Yaskawa V1000 non comunica con la macchina. Diagnosi della porta e conseguenze di un collegamento errato

Il tuo Yaskawa V1000 non comunica con la macchina? Per prima cosa, verifica se il problema riguarda il collegamento con un computer di assistenza, la comunicazione MEMOBUS/Modbus con il PLC oppure una scheda di rete opzionale. Ogni canale di comunicazione utilizza connettori e impostazioni differenti. Vediamo cosa significano l’allarme CALL, l’errore CE dello Yaskawa V1000 e il messaggio oPr, come controllare in sicurezza la porta RJ-45 e quando è necessaria la riparazione del circuito di comunicazione.

La mancata comunicazione dello Yaskawa V1000 non significa automaticamente che l’inverter sia guasto. Le cause possono essere un cavo difettoso, un indirizzo del dispositivo errato, impostazioni H5 e b1 non corrette, interferenze sulla linea RS-485, una terminazione S2 sbagliata oppure un’interfaccia danneggiata. Il collegamento di una normale rete Ethernet alla presa di servizio di tipo RJ-45 può invece provocare danni all’elettronica. Per questo motivo, la diagnosi deve comprendere contemporaneamente l’inverter, il controllore principale e le modalità di collegamento.

Chiama: +48 717 500 983

Yaskawa V1000 non comunica – sintomi del guasto e diagnosi dell’inverter

Come comunica lo Yaskawa V1000 con il computer, il PLC e la rete industriale?

Lo Yaskawa V1000 è un inverter che controlla il funzionamento di un motore in una macchina industriale. Quando un operatore segnala che l’inverter Yaskawa non comunica, occorre distinguere tre situazioni: assenza del collegamento di servizio con il computer, mancato scambio di dati con il PLC e guasto della comunicazione tramite una scheda di rete aggiuntiva. La stessa descrizione del problema può quindi richiedere tre procedure diagnostiche differenti.

La porta di comunicazione situata sotto il coperchio anteriore dell’inverter serve per collegare un pannello operatore remoto e gli accessori di servizio. Nel V1000 standard non si tratta di una porta Ethernet, anche se il cavo utilizzato presenta connettori RJ-45. Non collegare mai questa porta direttamente a una normale porta di rete del computer o di uno switch Ethernet. Yaskawa richiede l’impiego dei cavi indicati nella documentazione e avverte del rischio di danneggiare l’azionamento. Il coperchio del connettore non deve essere aperto oltre 90 gradi.

La comunicazione integrata con il controllore principale avviene tramite RS-485/RS-422 con protocollo MEMOBUS/Modbus, sui morsetti R+, R-, S+, S- e IG della morsettiera di controllo rimovibile. Il controllore trasmette comandi e valori di riferimento, mentre l’inverter restituisce i dati di stato in base alla configurazione. I cavi di segnale devono essere posati separatamente dai circuiti di potenza e dai cavi di alimentazione, utilizzando una schermatura adeguata.

Il collegamento a un computer per la gestione dei parametri può essere effettuato tramite USB Copy Unit JVOP-181, utilizzando i cavi forniti con il modulo. DriveWizard Industrial consente, tra le altre funzioni, la lettura dei parametri e il monitoraggio, mentre DriveWorksEZ serve per programmare le funzioni applicative. Un’altra possibilità è rappresentata dalle schede di rete opzionali, tra cui SI-EN3/V (EtherNet/IP), SI-EP3/V (PROFINET), SI-EM3/V (Modbus TCP), SI-ES3/V (EtherCAT) e SI-ET3/V (MECHATROLINK-III). Sono disponibili anche i moduli SI-P3/V (PROFIBUS-DP), SI-C3/V (CC-Link), SI-N3/V (DeviceNet), SI-M3/V (CompoNet), SI-S3/V (CANopen) e SI-T3/V (MECHATROLINK-II).

Per i responsabili della manutenzione, la conclusione è pratica: il fatto che l’inverter sia alimentato e che il display funzioni non dimostra che tutti i canali di comunicazione siano efficienti. Prima di sostituire uno Yaskawa V1000 bisogna stabilire quale interfaccia ha smesso di rispondere, se il problema è comparso dopo una modifica del cablaggio e se in precedenza è stato effettuato un collegamento errato. Questo permette di concentrare la diagnosi sul cavo, sulla configurazione, sulla porta o sul circuito di controllo.

Quali sono i sintomi di un guasto della comunicazione dello Yaskawa V1000?

Un errore di comunicazione dello Yaskawa V1000 può essere causato da problemi software, di installazione o hardware. Ad esempio, la mancata risposta a un comando del PLC può dipendere da un indirizzo slave errato e non necessariamente da una scheda di controllo danneggiata. D’altra parte, un inverter con display funzionante può avere un circuito di trasmissione guasto. Sostituire il dispositivo senza verificare le condizioni fondamentali della comunicazione potrebbe non eliminare la causa del fermo macchina.

Quando viene segnalato che la comunicazione dello Yaskawa V1000 non funziona, presta attenzione ai seguenti sintomi e circostanze:

• Assenza di collegamento con il computer nonostante l’utilizzo del modulo JVOP-181.
• Impossibilità di leggere o scrivere i parametri dell’inverter tramite il software di assistenza.
• Messaggio CALL quando la comunicazione seriale con il controllore non è ancora stata stabilita.
• Messaggio CE quando l’azionamento non riceve dati validi dal master MEMOBUS/Modbus.
• Comparsa di CE solo durante l’attivazione dei contattori o il funzionamento del motore, possibile segnale di interferenze.
• Nessuna risposta alle richieste nonostante l’alimentazione corretta e il display attivo.
• Interruzioni del collegamento dopo una modifica della lunghezza dei cavi o l’aggiunta di un altro dispositivo RS-485.
• Letture errate o assenza di controllo dopo la modifica dell’indirizzo, della velocità di trasmissione o della parità.
• Allarme oPr dopo lo scollegamento del pannello operatore remoto in una determinata configurazione LOCAL.
• Assenza di controllo dal PLC nonostante una trasmissione corretta, quando la sorgente dei comandi è impostata erroneamente in b1-01 o b1-02.
• Un azionamento funzionante che, dopo la perdita dei dati, segnala un allarme ma continua a funzionare secondo H5-04.
• Perdita della comunicazione dopo il collegamento di un cavo non consigliato alla porta di servizio RJ-45.

Prima di spegnere la macchina, annota il messaggio esatto e le circostanze in cui si è verificato: durante l’avvio del PLC, dopo alcuni secondi di funzionamento, sotto carico oppure dopo la sostituzione di un cavo. Registra lo stato del display, lo stato della comunicazione sul controllore e se il motore ha continuato a funzionare. Fotografa i morsetti e l’interruttore S2 prima di modificare qualsiasi cosa. Queste informazioni aiutano a distinguere un guasto della porta dagli errori di trasmissione.

Yaskawa V1000 non si collega al computer – porta RJ-45

Il connettore anteriore di tipo RJ-45 è una porta destinata agli accessori Yaskawa e non un’interfaccia Ethernet standard. Per collegare il computer all’inverter, il produttore prevede il modulo JVOP-181, con il cavo RJ-45 del kit sul lato dell’azionamento e il cavo USB sul lato del computer. Il semplice fatto che il connettore entri nella presa non garantisce la compatibilità elettrica o del protocollo.

Verifica che l’inverter sia alimentato correttamente e mostri la normale schermata operativa, che venga utilizzato il cavo adatto, che l’accessorio non presenti danni meccanici e che la versione del firmware supporti il pannello. Per il JVOP-180, il produttore indica PRG 1012 o successivo, mentre per il JVOP-182 è richiesto PRG 1014 o successivo. Quando utilizzi il JVOP-181, verifica anche la sua compatibilità con la versione del software dell’azionamento.

Se non è possibile comunicare con l’inverter Yaskawa nemmeno utilizzando un kit di assistenza funzionante, bisogna capire se il problema si trova nel computer e nell’adattatore oppure nella porta dell’inverter. Se in precedenza è stata collegata una normale rete LAN, il danneggiamento dell’elettronica deve essere considerato una possibilità concreta, ma non bisogna attribuire il guasto a un componente specifico senza effettuare misurazioni.

Non provare cavi o adattatori RJ-45 casuali. Se il kit JVOP-181 corretto non ripristina la comunicazione, consulta un centro specializzato nella riparazione degli inverter. La verifica della porta su un banco diagnostico può aiutare a stabilire se conviene riparare lo Yaskawa V1000 senza sostituire l’intero azionamento.

Messaggio CALL ed errore CE dello Yaskawa V1000 – cosa significano?

CALL (Serial Communication Transmission Error) indica che la comunicazione seriale non è ancora stata stabilita correttamente. CE (MEMOBUS/Modbus Communication Error) segnala la mancata ricezione di dati di comando validi dal master. Il tempo di rilevamento CE predefinito nel parametro H5-09 è di 2,0 s, ma può essere configurato. Nessuno dei due messaggi costituisce, da solo, una prova del danneggiamento dell’inverter.

In caso di CALL, controlla i cavi, eventuali cortocircuiti, morsetti allentati, il programma PLC e la terminazione della linea tramite l’interruttore S2. In caso di CE, verifica inoltre le interferenze, la schermatura, la corrispondenza delle impostazioni H5 con quelle del controllore e il ciclo di interrogazione in relazione a H5-09. Il manuale consiglia anche un autotest diagnostico dell’interfaccia quando si sospetta un danno ai suoi circuiti.

È un errore leggere soltanto il codice e acquistare immediatamente un nuovo inverter. CALL può dipendere da una terminazione errata, mentre CE può essere causato da un tempo di rilevamento troppo breve oppure dalla perdita di frame dovuta alle interferenze. Un errore che si ripete durante un autotest diagnostico eseguito correttamente può invece indicare un guasto hardware del circuito di comunicazione.

Errore oPr – perdita del collegamento con il pannello operatore

L’allarme oPr (External Digital Operator Connection Fault) riguarda il pannello operatore remoto e non la normale comunicazione PLC attraverso i morsetti R+/R-. Si verifica in condizioni specifiche: la disconnessione del pannello deve comportare il blocco dell’uscita e il comando di avvio deve provenire dal pannello con la modalità LOCAL selezionata. Non bisogna quindi confonderlo con l’errore CE.

Secondo la procedura del produttore, controlla innanzitutto il collegamento e le condizioni del cavo del pannello; se è danneggiato, utilizza un ricambio adeguato. Successivamente, disattiva l’alimentazione, rispetta il tempo di attesa di sicurezza previsto, scollega e ricollega il pannello e solo dopo riavvia il dispositivo. Gli interventi sull’impianto devono essere eseguiti esclusivamente da personale autorizzato.

Se il problema è causato da un cavo interrotto o da un accessorio incompatibile, la sostituzione dell’inverter non lo risolverà. Se invece un pannello e un cavo funzionanti non operano correttamente con un determinato V1000, occorre esaminare la presa, i collegamenti alla scheda di controllo e il circuito di comunicazione.

L’inverter perde la comunicazione, ma il motore continua a funzionare

La perdita dei dati dal controllore non provoca sempre l’arresto immediato della macchina. Il parametro H5-04 determina la risposta all’errore CE: arresto con rampa di decelerazione, arresto per inerzia, arresto rapido oppure solo allarme. L’impostazione predefinita H5-04 = 3 significa allarme senza arresto del funzionamento. Questo comportamento può sorprendere gli operatori che si aspettano l’arresto automatico in caso di perdita della comunicazione.

Il parametro H5-05 = 0 disabilita il rilevamento della perdita di comunicazione; il collegamento può quindi interrompersi senza che compaia il messaggio CE previsto. Queste impostazioni devono derivare dalla valutazione dei rischi della macchina e dai requisiti di sicurezza, non dal tentativo di nascondere un allarme. La sola configurazione della comunicazione non sostituisce le funzioni di sicurezza indipendenti.

Verifica i valori di H5-04, H5-05 e H5-09 e la risposta effettiva del sistema in condizioni di prova approvate. Durante la diagnosi bisogna distinguere una risposta errata dell’azionamento alla perdita di dati da una situazione in cui i dati non arrivano realmente. Tutti i test che influenzano il movimento della macchina richiedono procedure di sicurezza e la supervisione di personale qualificato.

Come eseguire la diagnosi della comunicazione dello Yaskawa V1000?

La diagnosi della comunicazione dello Yaskawa V1000 dovrebbe procedere dalle cause più semplici fino ai test hardware. Per prima cosa identifica il canale guasto: computer e porta anteriore, PLC e RS-485/RS-422 oppure scheda di rete opzionale. Successivamente controlla il cavo, l’alimentazione, la configurazione e il comportamento degli allarmi. Solo dopo aver confermato la correttezza del collegamento e delle impostazioni si dovrebbe passare alla verifica dei circuiti interni.

Controllo della porta di servizio e del modulo JVOP-181

Inizia dai cavi e dagli accessori previsti da Yaskawa. L’USB Copy Unit JVOP-181 collega la porta dell’inverter al computer tramite cavi RJ-45 e USB separati. Il manuale dell’accessorio richiede l’utilizzo dei cavi inclusi nel kit. Controlla i sistemi di bloccaggio dei connettori, le condizioni del cavo e del modulo, il corretto funzionamento del driver USB e le impostazioni dell’applicazione DriveWizard Industrial. Non collegare la porta di servizio a una rete LAN.

Presta attenzione alla versione del firmware dell’inverter, indicata con PRG, e ai requisiti dei pannelli JVOP-180/JVOP-182. Se la comunicazione si è interrotta subito dopo aver collegato un dispositivo non adatto alla presa RJ-45, segnala questo evento nella richiesta di assistenza. Il produttore avverte che l’inverter può subire danni, ma non specifica preventivamente quale componente della porta possa guastarsi; l’entità della riparazione viene stabilita dopo la diagnosi.

Controllo del cablaggio RS-485/RS-422 e della terminazione S2

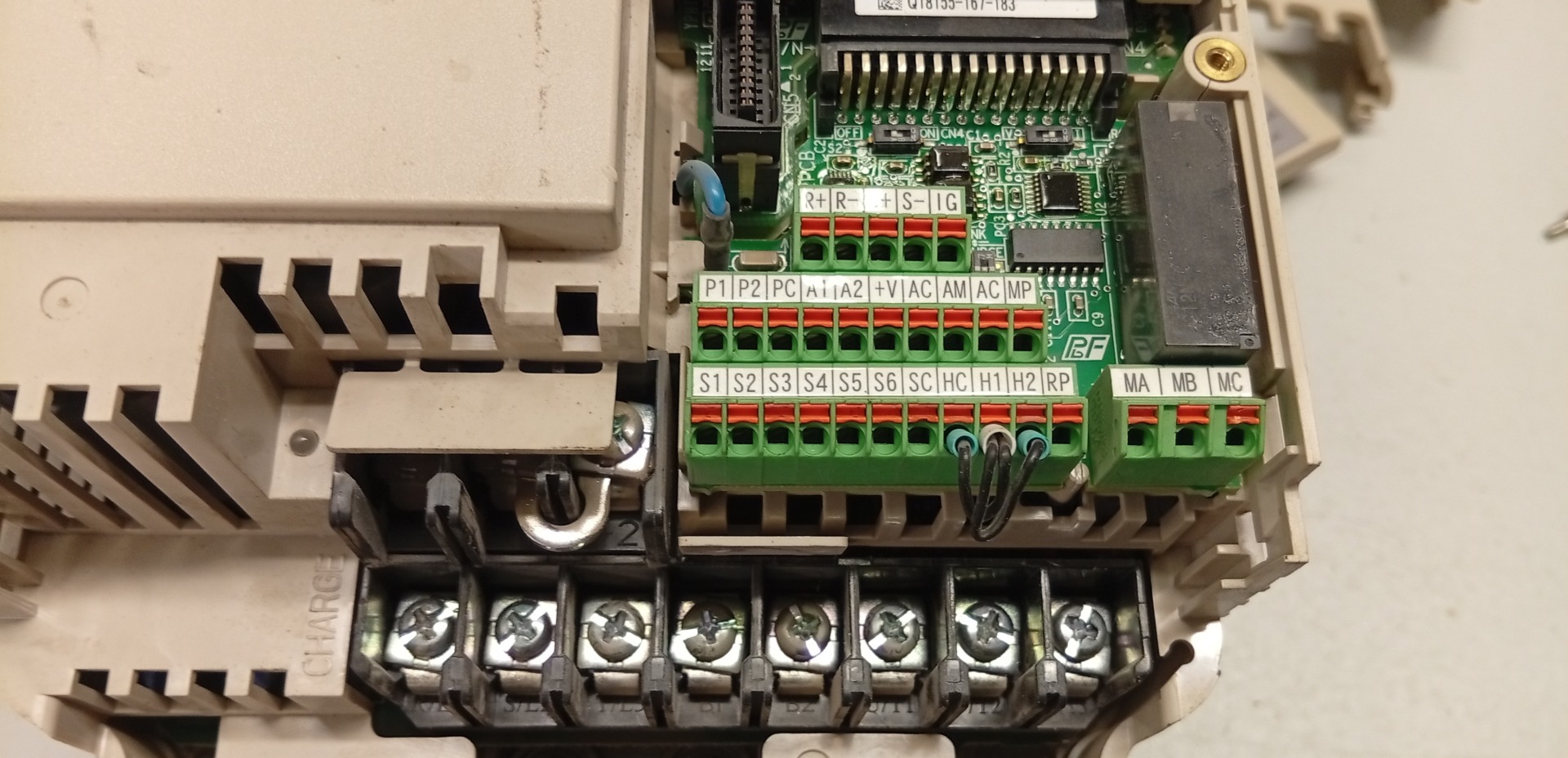

L’interfaccia MEMOBUS/Modbus integrata opera sui morsetti R+, R-, S+, S- e IG. Il cavo di comunicazione deve essere schermato, separato dai cavi di alimentazione e posato correttamente rispetto ai circuiti di potenza. Il collegamento IG, utilizzato per connettere la schermatura, è opzionale, ma il produttore lo raccomanda vivamente per migliorare l’immunità alle interferenze. La modalità di messa a terra della schermatura deve essere conforme alla documentazione e alle condizioni dell’impianto.

Entrambe le estremità del bus richiedono una terminazione. Il V1000 dispone di una resistenza integrata da 120 Ω / 0,5 W attivabile tramite l’interruttore DIP S2. Imposta S2 = ON soltanto sull’inverter situato all’estremità della linea e S2 = OFF sugli altri inverter slave. Anche l’altra estremità del bus deve essere terminata correttamente. In presenza di errori CALL e CE, verifica inoltre la polarità delle coppie, i morsetti allentati e le interferenze provenienti dai contattori e dai cavi del motore.

Verifica dei parametri di comunicazione H5 e dei comandi b1

I parametri H5 definiscono l’indirizzo, la velocità di trasmissione, la parità, il funzionamento dell’interfaccia e il rilevamento della perdita di dati. Le impostazioni devono corrispondere alla configurazione del dispositivo master. H5-01 definisce l’indirizzo slave (l’indirizzo 0 non risponde alle richieste), H5-02 la velocità di trasmissione e H5-03 la parità. Dopo aver modificato alcune impostazioni di comunicazione, è necessario riavviare l’alimentazione, come indicato nel manuale.

Per il controllo del bus è importante anche H5-07: il valore 1 viene utilizzato per RS-485 e RS-422 multipunto, mentre 0 è previsto per il collegamento RS-422 punto-punto. H5-09 definisce il tempo di rilevamento CE, che dovrebbe corrispondere al ciclo di comunicazione effettivo del master. Non deve essere aumentato arbitrariamente senza valutare gli effetti sul processo e sui tempi di risposta della macchina.

Controlla separatamente i parametri b1-01 (sorgente del riferimento di frequenza) e b1-02 (sorgente del comando RUN). L’inverter può scambiare correttamente i frame Modbus e tuttavia non rispondere ai comandi del PLC se il controllo è assegnato al pannello o ai morsetti anziché all’interfaccia di comunicazione. Anche in presenza di una scheda opzionale, le impostazioni devono corrispondere al metodo di controllo utilizzato dalla macchina.

Dal punto di vista pratico, è importante distinguere due domande: il PLC riceve risposte dal V1000? e il V1000 accetta i comandi di movimento dal PLC? Se la risposta alla prima domanda è positiva, la diagnosi successiva dovrebbe concentrarsi sulla mappatura dei comandi, su b1-01/b1-02 e sulla logica del master, invece di procedere immediatamente alla sostituzione dell’interfaccia.

Non modificare più parametri contemporaneamente e non sostituire l’inverter procedendo per tentativi. Salva una copia della configurazione, confrontala con le impostazioni del PLC e documenta ogni modifica. Questo permette di ripristinare lo stato precedente della macchina e individuare la vera causa della mancata comunicazione.

Autotest diagnostico e risposta dell’azionamento alla perdita di dati

Quando il cablaggio, la configurazione H5, l’interruttore S2 e le impostazioni del PLC sono corretti, ma CALL o CE continuano a comparire, il manuale del V1000 prevede un autotest diagnostico del collegamento seriale. Si tratta di una procedura di assistenza che richiede un collegamento specifico dei morsetti e l’impostazione di una funzione di ingresso, non di un semplice test del cavo eseguito durante il funzionamento della macchina. Deve essere effettuato da un tecnico autorizzato.

Se l’autotest segnala CE e la correttezza delle impostazioni e dei collegamenti di prova è stata confermata, aumenta la probabilità di un danneggiamento dei circuiti di comunicazione. In caso di guasto persistente, il manuale del produttore raccomanda la sostituzione dell’azionamento. Tuttavia, prima di acquistare un nuovo dispositivo, è possibile richiedere a un centro di assistenza per l’elettronica industriale una valutazione della riparabilità dell’interfaccia.

Indipendentemente dall’esito del test, bisogna verificare H5-04 e H5-05, che definiscono il comportamento in caso di perdita della comunicazione e l’attivazione del relativo rilevamento. Con H5-04 = 3, l’azionamento può continuare a funzionare nonostante l’allarme, mentre con H5-05 = 0 il rilevamento CE è disattivato. La verifica della risposta della macchina deve tenere conto dei requisiti del processo e delle funzioni di sicurezza implementate.

Non tutte le mancate risposte indicano uno stadio di potenza danneggiato o la necessità di sostituire l’intero inverter. La decisione finale sulla riparazione dipende dall’esito del test dell’interfaccia, dall’ispezione della porta e dalle misurazioni sull’elettronica di controllo. Solo dopo queste verifiche è possibile stimare l’entità della riparazione della comunicazione dello Yaskawa V1000.

Perché i parametri H5 e b1 sono fondamentali nella riparazione dello Yaskawa V1000?

Un inverter funziona come componente di una macchina specifica: deve avere un indirizzo di rete compatibile, il protocollo corretto, impostazioni di trasmissione appropriate e la giusta sorgente dei comandi. Anche un dispositivo perfettamente funzionante, se installato in un altro sistema, può sembrare guasto. Per questo motivo, durante la sostituzione o la riparazione dello Yaskawa V1000, è necessario salvare la configurazione e considerare anche i parametri del controllore principale.

In caso di problemi di comunicazione, le seguenti impostazioni sono particolarmente importanti e dovrebbero essere annotate prima dello smontaggio:

• H5-01 – indirizzo slave MEMOBUS/Modbus; deve essere univoco sul bus e l’indirizzo 0 non risponde alle richieste.
• H5-02 e H5-03 – velocità di trasmissione e parità; devono corrispondere alla configurazione del PLC.
• H5-04 – modalità di arresto o prosecuzione del funzionamento dopo il rilevamento di CE.
• H5-05 e H5-09 – attivazione del rilevamento della perdita di comunicazione e tempo di rilevamento CE.
• H5-07 – modalità di controllo RTS appropriata per RS-485 o per la configurazione RS-422.
• b1-01 e b1-02 – sorgenti del riferimento di frequenza e dei comandi di avvio dell’azionamento.

Ad esempio, l’impostazione di fabbrica H5-04 = 3 indica soltanto un allarme con prosecuzione del funzionamento, mentre il valore predefinito H5-09 = 2,0 s definisce il tempo di rilevamento CE. Tuttavia, queste impostazioni non sono consigliate per tutte le macchine. Modificare la modalità di arresto può influire sul processo e sui rischi legati ai movimenti meccanici; la configurazione deve essere stabilita in conformità al progetto del sistema.

Quando acquisti un inverter Yaskawa V1000 usato come ricambio, confronta il codice CIMR completo sulla targhetta, la classe di tensione, la corrente nominale, la versione firmware PRG e la presenza della scheda di comunicazione. Sarà inoltre necessario ripristinare le impostazioni compatibili con la macchina. Il semplice aspetto identico del contenitore o la sola sigla V1000 non garantiscono l’intercambiabilità.

Riparazione della comunicazione dello Yaskawa V1000 – assistenza, sostituzione o ammodernamento?

Quando conviene richiedere un intervento di assistenza sul posto per lo Yaskawa V1000?

L’assistenza sul posto è particolarmente utile quando la comunicazione con l’inverter Yaskawa si interrompe dopo una modifica del quadro elettrico, la sostituzione del PLC, l’aggiunta di un altro dispositivo alla rete RS-485 oppure una modifica del programma macchina. In queste situazioni la causa potrebbe trovarsi al di fuori dell’inverter e lo smontaggio di un azionamento funzionante prolungherebbe inutilmente il fermo macchina.

La diagnosi direttamente sulla macchina permette di confrontare le impostazioni master e slave, verificare il percorso dei cavi, la schermatura, la terminazione della rete e la risposta effettiva dell’azionamento ai comandi. Se si sospetta un danno alla porta di comunicazione, la fase successiva può prevedere lo smontaggio e la verifica dell’elettronica in laboratorio. La disponibilità e l’ambito dell’intervento sul posto devono essere confermati con il centro di assistenza prima della prenotazione.

La diagnosi sul posto è particolarmente indicata quando:

• Il guasto è comparso dopo una modifica del programma PLC o della configurazione del pannello HMI.
• Sulla rete RS-485 sono presenti diversi dispositivi e non è chiaro in quale punto si interrompa la trasmissione.
• Il messaggio CE compare soltanto durante il funzionamento di altri carichi elettrici, suggerendo interferenze elettromagnetiche.
• I cavi di controllo passano insieme ai cavi dei circuiti di potenza oppure la loro schermatura presenta dubbi.
• Dopo aver sostituito l’inverter con un altro dispositivo, la macchina continua a non rispondere ai comandi.
• Il sistema contiene una scheda opzionale EtherNet/IP, PROFINET, Modbus TCP o di un altro protocollo di rete.
• Prima dello smontaggio è necessario verificare in sicurezza il comportamento della macchina in caso di perdita della comunicazione.

Prima di scollegare altri moduli, contatta il servizio tecnico e descrivi la topologia dei collegamenti. Un’analisi preliminare dei sintomi può indicare se è opportuno controllare prima il PLC e l’impianto oppure inviare lo Yaskawa V1000 per verifiche di laboratorio.

Riparare lo Yaskawa V1000 o acquistare un inverter usato?

La riparazione dello Yaskawa V1000 merita di essere presa in considerazione quando il danno riguarda un circuito specifico, il resto del dispositivo è rimasto funzionante e l’azionamento riparato può essere testato in sicurezza. Questo vale anche quando il problema è comparso dopo un collegamento errato alla porta RJ-45 anteriore. Il produttore avverte che un collegamento di questo tipo può danneggiare l’inverter, ma l’entità del guasto può essere determinata soltanto tramite diagnosi.

Uno dei vantaggi della riparazione del dispositivo originale può essere il mantenimento della compatibilità con la macchina esistente e la riduzione del lavoro necessario per scegliere e mettere in servizio un ricambio. Il centro di assistenza dovrebbe prima valutare le condizioni dell’elettronica, la disponibilità dei componenti e la possibilità di eseguire test funzionali. Un preventivo di riparazione permette di confrontare tempi e costi di questa soluzione con l’acquisto di un altro dispositivo.

Un inverter usato può ridurre il fermo macchina se è disponibile, funzionante e correttamente selezionato. Esiste tuttavia il rischio di una versione firmware diversa, dell’assenza della scheda di rete necessaria, di una storia operativa sconosciuta oppure di una configurazione dei parametri incompatibile. Anche un ricambio perfettamente funzionante non risolverà il problema se l’errore CE è causato dal cavo, dal PLC, dalle interferenze o da una terminazione S2 errata.

Prima di decidere, confronta il modello completo dello Yaskawa V1000, i dati della targhetta, i parametri H5 e b1, le dotazioni di rete e i costi di messa in servizio. Vale la pena considerare anche il ricondizionamento di un dispositivo di riserva per ridurre il rischio di un fermo simile. L’acquisto di un ricambio è particolarmente sensato quando la riparazione non è conveniente, è tecnicamente impossibile oppure richiede un tempo superiore al fermo produttivo ammissibile.

Quando considerare l’ammodernamento del sistema di comunicazione e dell’azionamento?

L’ammodernamento è sensato quando i guasti di comunicazione si ripetono, manca la documentazione dell’impianto originale, alcuni componenti di controllo vengono progressivamente dismessi oppure lo stabilimento prevede la sostituzione del PLC e della rete industriale. Questo però non significa automaticamente che un V1000 meno recente sia guasto. Per prima cosa occorre verificare se il problema dipende dall’inverter, dall’impianto o dall’architettura di controllo.

Un nuovo azionamento o una nuova scheda di comunicazione deve essere compatibile con il sistema effettivo: protocollo di rete, ingressi e uscite, mappatura dei dati, logica di arresto di emergenza e motore. Sostituire una porta RS-485 con una rete Ethernet non significa semplicemente collegare un normale cavo LAN alla presa RJ-45 di servizio. Sono necessari hardware adeguato, progettazione della comunicazione e una nuova messa in servizio della macchina.

Prima dell’ammodernamento, confronta almeno i seguenti criteri:

• Compatibilità del protocollo: MEMOBUS/Modbus RTU, EtherNet/IP, PROFINET, Modbus TCP o un altro protocollo utilizzato nello stabilimento.
• Tipo di interfaccia e disponibilità di una scheda opzionale adeguata per la specifica versione dell’inverter.
• Mappatura dei comandi RUN, dei valori di riferimento, dei segnali di stato e degli allarmi nel PLC.
• Parametri richiesti dal motore, campo di regolazione, carico e condizioni del processo tecnologico.
• Risposta alla perdita di dati, funzioni di sicurezza e tempo massimo consentito per l’arresto della macchina.
• Costi di configurazione, documentazione, test, fermo macchina e gestione dei ricambi.

L’inverter con il prezzo di acquisto più basso non è necessariamente la soluzione meno costosa per la produzione. Nel confronto tra riparazione, sostituzione e ammodernamento considera il costo complessivo del ripristino della macchina: apparecchiature, manodopera, parametrizzazione, tempi di fermo e rischio di un nuovo guasto della comunicazione.

Cosa preparare prima della diagnosi di un inverter Yaskawa V1000?

Una richiesta di assistenza ben preparata facilita la distinzione tra un errore di configurazione e un guasto elettronico. Quando lo Yaskawa V1000 non comunica, il centro di assistenza ha bisogno non soltanto del modello, ma anche di informazioni sull’interfaccia utilizzata e sulle condizioni in cui si verifica la perdita dei dati.

Prima di contattare l’assistenza o spedire il dispositivo, è utile raccogliere:

• Una fotografia della targhetta identificativa completa dell’inverter e del codice modello CIMR.
• La versione firmware PRG e le informazioni sulle opzioni installate.
• Il testo esatto dei messaggi: CALL, CE, oPr oppure il codice della scheda di rete.
• I valori registrati dei parametri H5-01, H5-02, H5-03, H5-04, H5-05, H5-07 e H5-09.
• I valori dei parametri b1-01 e b1-02 e le sorgenti dei comandi START e del riferimento di frequenza.
• Una fotografia dei morsetti R+, R-, S+, S-, IG e della posizione dell’interruttore DIP S2.
• Uno schema o una descrizione del collegamento con il PLC, la lunghezza del bus e il numero di dispositivi slave.
• Informazioni sull’eventuale utilizzo di JVOP-181, JVOP-180, JVOP-182 oppure di una scheda di comunicazione opzionale.
• Una descrizione delle ultime modifiche: sostituzione dei cavi, del PLC, del programma, del pannello o interventi nel quadro elettrico.
• Informazioni sull’eventuale collegamento di un normale cavo LAN o di un dispositivo non previsto alla porta RJ-45 anteriore.

Importanti norme di sicurezza: non collegare o scollegare i cavi mentre l’inverter è alimentato. Prima di intervenire, scollega tutte le fonti di alimentazione, metti in sicurezza la macchina contro avviamenti imprevisti e rispetta il tempo di attesa indicato sull’etichetta del modello specifico. Le avvertenze generali del manuale tecnico V1000 prescrivono di attendere almeno 5 minuti dopo lo spegnimento degli indicatori e di verificare mediante misurazione che la tensione del bus DC sia scesa sotto i 50 V. Le misurazioni e gli interventi elettrici devono essere eseguiti esclusivamente da personale adeguatamente qualificato.

Come ridurre il rischio di un nuovo fermo macchina?

L’affidabilità della comunicazione non dipende soltanto dall’inverter. Controlla regolarmente i morsetti di segnale, lo stato delle schermature, il collegamento IG, la terminazione S2, il percorso dei cavi rispetto ai circuiti di potenza e le condizioni dei contattori e dei relativi circuiti di soppressione delle sovratensioni. Evita inoltre il surriscaldamento dell’elettronica causato da una ventilazione insufficiente del quadro, dalla polvere o da dissipatori sporchi.

Le condizioni ambientali devono essere compatibili con la specifica versione dell’inverter e con i requisiti del produttore. Presta attenzione a umidità, condensa, polvere, temperatura e danni meccanici al coperchio della porta anteriore. Il connettore RJ-45 deve essere considerato un’interfaccia di servizio Yaskawa e non una presa Ethernet universale; identificalo correttamente nel quadro elettrico e nella documentazione di manutenzione.

Per prepararti a un eventuale guasto futuro, conserva una copia dei parametri, la documentazione della comunicazione PLC, lo schema del bus e un elenco dei ricambi compatibili. Nelle applicazioni critiche, valuta la disponibilità di un inverter di riserva testato, una diagnosi preventiva di un dispositivo sostitutivo oppure un progetto di ammodernamento della comunicazione. Durante la riorganizzazione del magazzino ricambi, puoi anche richiedere una valutazione o informazioni sull’acquisto di componenti inutilizzati.

La mancata comunicazione dello Yaskawa V1000 può essere diagnosticata in modo sistematico: dall’identificazione del canale di trasmissione, attraverso il controllo dei cavi, dei parametri H5 e b1 e della terminazione, fino all’esame dell’elettronica presso un centro di assistenza. RGB Elektronika supporta la valutazione delle possibilità di riparazione, ricondizionamento, scelta di un ricambio e ammodernamento. Invia la sigla dell’inverter, le foto dei collegamenti e la descrizione dell’errore per ricevere indicazioni sui passi successivi. Richiedi una riparazione
