Cosa significano gli errori dell’inverter Bonfiglioli ACU401-19FA e come diagnosticarli?

I codici di errore dell’inverter Bonfiglioli ACU401-19FA sono composti dalla lettera F seguita da quattro cifre: le prime due indicano il gruppo di errore, mentre le ultime due identificano il guasto specifico. F05xx riguarda il sovraccarico e la corrente di uscita (F0507 è un segnale di controllo delle fasi di uscita), F07xx riguarda la tensione del bus DC (F0700 – troppo alta, F0701, visualizzato anche come F701 – troppo bassa), F11xx indica una frequenza di uscita eccessiva, mentre F12xx riguarda la funzione Safe Torque Off (STO). L’errore attuale può essere letto nel parametro 259, l’ultimo errore nel parametro 310 e gli avvisi con codice A nel parametro 269. La diagnostica dovrebbe iniziare dall’alimentazione 400 V, proseguire con bus DC, stadio di potenza e motore e terminare con sistema di controllo e parametri.

Il solo codice di errore non identifica il componente danneggiato. F0701 può indicare un guasto nella sezione di ingresso dell’inverter, ma altrettanto spesso può essere causato dalla mancanza di una fase, da un fusibile bruciato o da una caduta di tensione nella rete. F0507 può derivare da uno stadio di potenza danneggiato, ma anche da un’interruzione nel cavo motore. Per questo motivo la diagnostica deve essere sistematica: alimentazione, inverter, cavi, motore e sistema di controllo.

Chiama: +48 717 500 983

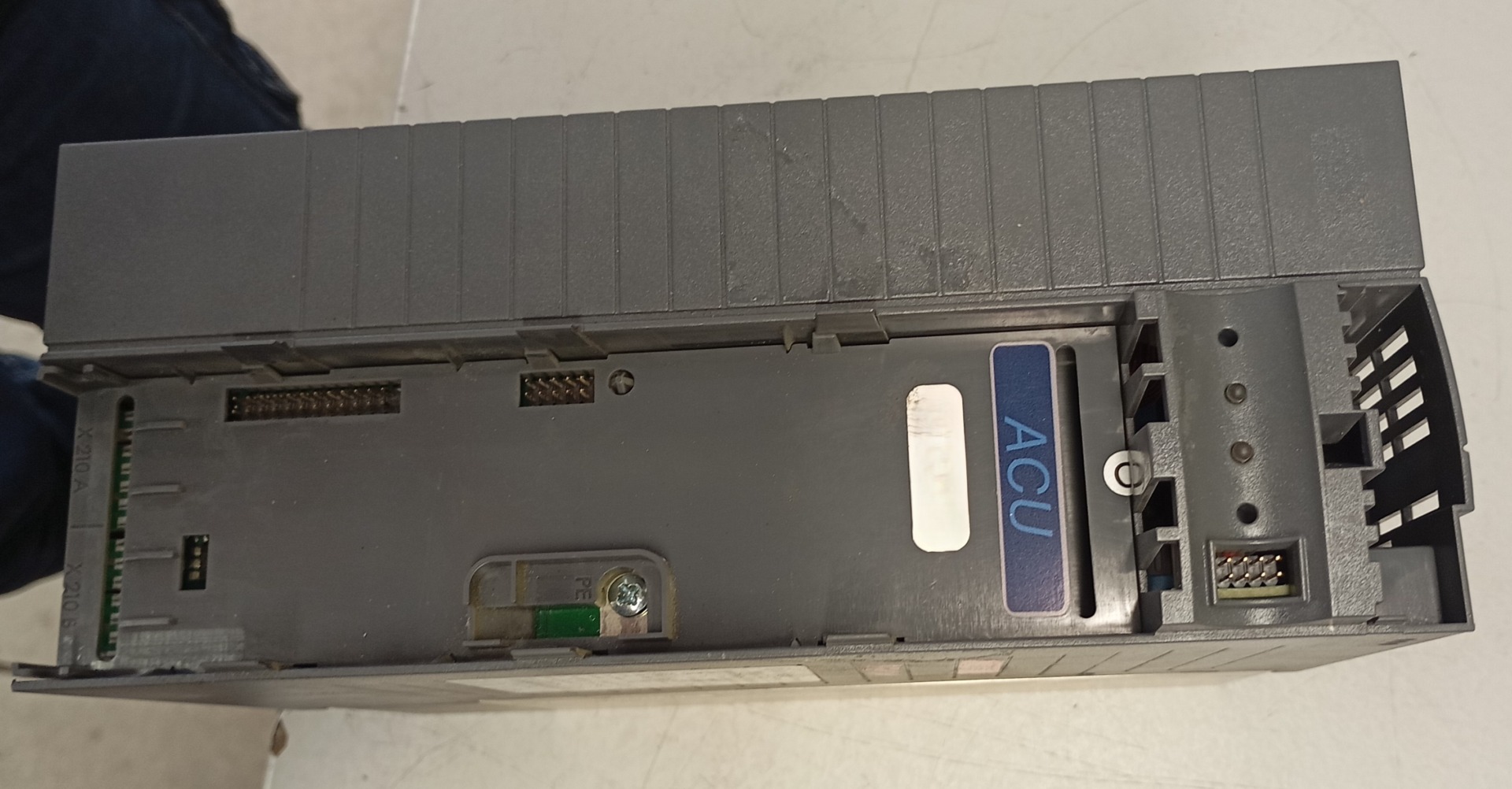

Errori dell’inverter Bonfiglioli ACU401-19FA – sintomi di guasto e diagnostica Bonfiglioli Active Cube

Come funziona l’inverter Bonfiglioli ACU401-19FA?

L’ACU401-19FA è un inverter della serie Bonfiglioli Vectron Active Cube per alimentazione 3 × 400 V. La sigla -19 corrisponde a una potenza motore consigliata di 5,5 kW; si tratta della taglia 3, con dimensioni di 250 × 100 × 200 mm e un peso di circa 3 kg. La corrente continua di uscita è 14 A, la corrente di sovraccarico prolungato per 60 secondi è 21 A e quella di sovraccarico breve per 1 secondo è 28 A. Nella documentazione più recente lo stesso modello compare come ACU410-19.

L’inverter è alimentato da una rete trifase con tensione compresa tra 320 e 528 V e frequenza 45-66 Hz; per la versione da 5,5 kW il produttore indica fusibili da 16 A e una corrente di rete di 14,2 A. La tensione di rete viene raddrizzata e carica i condensatori del bus DC, mentre lo stadio di potenza IGBT genera la tensione motore con frequenza di commutazione di 2, 4, 8 o 16 kHz. A 16 kHz la corrente continua scende a 9,5 A. La resistenza di frenatura viene collegata ai morsetti Rb1 e Rb2 – il valore minimo per questa taglia è 48 Ω e quello consigliato è 80 Ω.

Il metodo di controllo del motore viene selezionato tramite il parametro Configuration 30: 110 indica il controllo U/f sensorless, mentre 410 indica il controllo vettoriale sensorless. I dati di targa del motore vengono inseriti nei parametri 369-376, mentre la funzione di identificazione misura gli altri dati della macchina. Il funzionamento avviene tramite pannello KP500 o moduli di comunicazione.

Per funzionare, l’inverter richiede segnali di abilitazione sugli ingressi STOA (X210A.3, S1IND) e STOB (X210B.2, S7IND), oltre a un comando di avvio – un fronte crescente su S2IND per la rotazione oraria oppure su S3IND per la rotazione antioraria. Il relè X10 segnala un guasto, mentre i morsetti X210A.1/X210A.2 possono alimentare l’elettronica da una fonte esterna 24 V DC ±10%, consentendo comunicazione e lettura dei parametri anche in assenza della tensione di rete.

Conclusione dal punto di vista dell’assistenza: il funzionamento dell’ACU401-19FA dipende contemporaneamente da più blocchi – sezione di alimentazione con morsetti, raddrizzatore e circuito di precarica, condensatori del bus DC, stadio di potenza IGBT con misura della corrente, sistema di raffreddamento con ventola, circuito di frenatura e scheda di controllo con ingressi STO. Ognuna di queste aree genera codici di errore differenti e richiede una diagnostica separata.

Quali sono i sintomi di un guasto del Bonfiglioli ACU401-19FA?

Lo stesso sintomo può avere più cause. Un inverter che non si avvia può avere una sezione di alimentazione danneggiata, ma può anche mancare l’abilitazione STO oppure la procedura di messa in servizio può non essere stata completata. Sostituire l’inverter “per prova” è quindi rischioso: se la causa è nella rete, nella resistenza di frenatura o nel motore, il dispositivo sostitutivo può danneggiarsi al primo avvio.

I sintomi che giustificano una diagnostica del Bonfiglioli ACU401-19FA includono:

• l’inverter non si avvia – display e LED rimangono spenti dopo l’applicazione di 400 V
• fusibili o interruttore automatico intervengono immediatamente dopo l’accensione
• tracce di surriscaldamento, bruciatura o scintille sul connettore di alimentazione 400 V
• errore F0701 (F701) – tensione del bus DC troppo bassa
• errore F0700 – tensione del bus DC troppo alta durante la frenatura
• errore F0507 – segnale di controllo delle fasi di uscita
• errore F0500 – sovraccarico dell’inverter
• avviso A0100 – perdita di una fase di rete
• avvisi A0008 o A0010 – temperatura eccessiva del dissipatore o dell’interno dell’apparecchio
• il LED rosso lampeggia o rimane acceso e sul display compare FAULT
• l’inverter è pronto (RUN lampeggia), ma il motore non parte dopo il comando di avvio
• funzionamento irregolare del motore, strappi o coppia insufficiente a bassa velocità

Prima di scollegare l’inverter, annota il parametro 259 (errore attuale), il parametro 310 (ultimo errore) e il parametro 269 (avvisi), lo stato dei LED e il messaggio sul display, oltre al momento in cui si è verificato il guasto – all’accensione della rete, all’avvio, durante accelerazione, frenatura oppure dopo un funzionamento prolungato. Misura inoltre la tensione su tutte e tre le fasi di rete. Queste informazioni possono spesso ridurre la diagnostica di diverse ore.

L’inverter non si avvia – nessuno stato ready, STO e comando di start

Il modo più rapido per valutare lo stato dell’inverter è osservare i LED: entrambi spenti significa che l’elettronica di controllo non è alimentata; LED verde lampeggiante con RUN visualizzato significa che l’inverter è pronto ma non fornisce ancora un segnale di uscita; LED verde spento e LED rosso lampeggiante o acceso fisso con FAULT visualizzato significa che un errore è memorizzato nel parametro 259. Se nulla si accende nonostante siano presenti 400 V, il problema si trova sul lato alimentazione o nell’alimentatore interno dell’inverter.

Se l’inverter è pronto ma il motore non parte, la causa abituale è l’assenza dei segnali sugli ingressi STOA e STOB oppure la mancanza del fronte crescente di start su S2IND o S3IND. F1205 significa che entrambi i canali STO non sono stati commutati contemporaneamente e che il ritardo tra loro ha superato 5 secondi. Conviene inoltre verificare se la messa in servizio con i dati del motore è stata completata – SS099 indica che questa procedura non è ancora stata eseguita.

La diagnostica deve stabilire se l’inverter non si avvia perché rileva un problema reale nell’impianto – assenza di abilitazione, tensione di rete bassa o errore attivo – oppure perché la sua elettronica è danneggiata: alimentatore interno, ingressi digitali o scheda di controllo.

Se l’inverter non risponde nonostante segnali STO e start corretti, contattaci prima di modificare il cablaggio di controllo. Gli ingressi digitali e i morsetti 24 V sopportano al massimo 30 V DC – una tensione superiore proveniente da un alimentatore collegato in modo errato può danneggiarli definitivamente.

Codici F0701 (F701) e F0700 – tensione del bus DC

F0701 significa che la tensione del bus DC è scesa sotto il valore ammesso; il produttore raccomanda innanzitutto di verificare la tensione di rete. F0700 indica la situazione opposta – la tensione è troppo alta, generalmente durante la frenatura, quando l’energia del motore ritorna verso l’inverter. Il codice indica la condizione che ha provocato lo spegnimento, non il componente danneggiato.

Per F0701 controlla la tensione su tutte e tre le fasi di rete ai morsetti dell’inverter, i fusibili, il contattore e il serraggio dei cavi, e verifica se si verificano cadute di tensione quando si avviano altri carichi. L’avviso A4000 indica che la tensione del bus DC si sta avvicinando al valore minimo, mentre A0100 indica la perdita di una fase di rete. Per F0700 controlla la rampa di frenatura (parametro 421), la resistenza di frenatura e i relativi cavi, oltre al transistor di frenatura.

Un errore diagnostico frequente nei vecchi inverter Active Cube consiste nel presumere che F0701 significhi sempre condensatori danneggiati. Se il codice compare con tensione di rete completa e simmetrica, condensatori invecchiati o un circuito di carica difettoso possono effettivamente essere la causa – ma soltanto dopo aver escluso rete e collegamenti. La cronologia degli errori e le condizioni operative al momento del guasto sono più importanti di un singolo messaggio.

Guasto sul lato di alimentazione 400 V

Un guasto sul lato di alimentazione 400 V si manifesta generalmente con un inverter che non si avvia, fusibili che intervengono immediatamente dopo l’accensione oppure segni di bruciatura visibili intorno al connettore X1. All’interno, i componenti più frequentemente danneggiati sono il raddrizzatore di ingresso, il circuito di precarica o i condensatori del bus DC. Tra le possibili cause vi sono sovratensioni di rete, morsetti allentati che si surriscaldano sotto carico, funzionamento senza la necessaria reattanza di rete oppure accensioni troppo frequenti – il produttore consente di applicare la tensione di rete al massimo una volta ogni 60 secondi.

Dopo l’intervento dei fusibili o in presenza di segni visibili di bruciatura, non riaccendere la tensione “per controllare”. Ogni ulteriore accensione può distruggere componenti che potrebbero ancora essere salvati. La diagnostica comprende l’ispezione visiva del connettore e della scheda di potenza, le misurazioni del raddrizzatore, dei transistor e dei condensatori a dispositivo disalimentato e soltanto successivamente un’accensione controllata sul banco di assistenza.

Se la causa è stata una sovratensione, un morsetto allentato o una perdita di fase, riparare soltanto l’inverter non è sufficiente. Bisogna controllare anche l’impianto: morsetti, fusibili, contattore, reattanza di rete e qualità della tensione. In caso contrario, l’inverter riparato può subire nuovamente lo stesso guasto.

Errori F0507 e F0500 – controllo delle fasi di uscita e sovraccarico

L’inverter misura la corrente in tutte e tre le fasi del motore e utilizza questi valori per calcolare, tra l’altro, la corrente RMS, parametro 211. Il controllo delle fasi rileva una condizione in cui la corrente di una fase differisce dalle altre. Il produttore descrive F0507 come un messaggio di controllo delle fasi e raccomanda di verificare motore e cablaggio.

F0507 può essere causato da un cavo motore interrotto o allentato, da un collegamento danneggiato nella morsettiera del motore o da un avvolgimento bruciato, ma anche da un transistor o da un gate driver danneggiato nell’inverter oppure da un circuito di misura della corrente difettoso. Durante la messa in servizio, un problema simile viene indicato dall’avviso SS032 – squilibrio tra le tre fasi del motore. F0500 indica invece un sovraccarico; il produttore raccomanda di controllare le condizioni di carico e le impostazioni delle rampe.

Durante la diagnostica misuriamo la resistenza degli avvolgimenti e l’isolamento del motore dopo averlo scollegato dall’inverter, controlliamo continuità e schermatura del cavo motore, quindi confrontiamo le correnti di fase sotto carico e testiamo lo stadio di potenza sul banco di assistenza. Misurare la tensione di uscita con un normale multimetro può essere fuorviante – è preferibile valutare le correnti di fase con una pinza amperometrica oppure utilizzare i parametri dei valori effettivi dell’inverter.

Come diagnosticare un inverter Bonfiglioli ACU401-19FA?

Una diagnostica efficace del Bonfiglioli ACU401-19FA non si limita alla lettura del codice di errore. Controlliamo l’unità per aree funzionali – alimentazione e bus DC, sezione di ingresso e circuito di frenatura, stadio di potenza e sistema di controllo e, infine, sovraccarico e temperatura – seguendo un ordine che permette di escludere in sicurezza le possibili cause.

Alimentazione 400 V, fusibili e bus DC

Il primo passo è misurare la tensione su tutte le fasi di rete, entro l’intervallo ammesso di 320–528 V, e controllarne la simmetria, i fusibili (16 A per 5,5 kW), il contattore, la reattanza di rete e il serraggio dei cavi sul connettore X1. Cadute di tensione durante l’avvio di altri carichi, perdita di fase o un morsetto allentato possono causare F0701 e l’avviso A0100.

Prima di intervenire sull’inverter, attendi almeno 3 minuti dopo lo spegnimento – i condensatori del bus DC mantengono la tensione – e misura la tensione prima di toccare i morsetti. Se un’alimentazione esterna 24 V è collegata a X210A.1/X210A.2, l’elettronica di controllo rimane alimentata anche dopo aver tolto la rete.

Sezione di ingresso, condensatori e circuito di frenatura

Il raddrizzatore di ingresso e il circuito di precarica sono particolarmente esposti a sovratensioni e accensioni frequenti. I condensatori elettrolitici del bus DC invecchiano con la temperatura e durante lo stoccaggio, quindi il produttore raccomanda che un inverter immagazzinato per oltre un anno venga collegato alla rete per 60 minuti prima della messa in servizio. Saltare questo passaggio con un inverter di riserva può provocare un guasto alla prima messa sotto carico.

Il circuito di frenatura lavora insieme al bus DC: il transistor e la resistenza collegata ai morsetti Rb1 e Rb2. Una resistenza troppo bassa, inferiore a 48 Ω, un cavo danneggiato o una resistenza in cortocircuito possono danneggiare il transistor di frenatura, mentre un sistema di frenatura inefficiente provoca F0700 a ogni arresto più rapido. Questi componenti devono essere misurati separatamente dopo la disconnessione.

Stadio di potenza IGBT, sistema di controllo e ingressi STO

Il controllo dell’ACU401-19FA ha una struttura a più livelli: la configurazione 110 o 410 determina il metodo di regolazione, il controllore calcola tensione e frequenza del motore e il modulatore PWM comanda i transistor dello stadio di potenza. Gli ingressi STOA e STOB disabilitano il comando dei transistor tramite due canali indipendenti quando la macchina richiede un arresto sicuro.

Il segnale di controllo passa dalla scheda di controllo attraverso i gate driver ai transistor IGBT e quindi ai morsetti U, V e W. In direzione opposta ritornano le misure delle tre correnti di fase, della tensione del bus DC, della temperatura del dissipatore e della temperatura interna del dispositivo.

Ogni elemento di questa catena svolge una funzione differente: la scheda di controllo memorizza i parametri ed esegue la regolazione, i gate driver commutano i transistor, la misura della corrente informa il controllore sul carico e la ventola rimuove il calore dal dissipatore. L’uscita dell’inverter è protetta contro cortocircuiti e dispersioni verso terra, ma cortocircuiti ripetuti nel cavo motore sottopongono lo stadio di potenza a uno stress aggiuntivo.

Un guasto in quest’area può manifestarsi con errori F0500 e F0507, avvisi di temperatura A0008 e A0010, funzionamento irregolare del motore o mancata risposta al comando di avvio nonostante segnali STO corretti.

Non sostituire l’inverter prima di aver controllato motore, cavo motore e resistenza di frenatura. Un dispositivo nuovo collegato a un motore danneggiato o a una resistenza in cortocircuito può guastarsi nello stesso modo già al primo avvio.

Sovraccarico, temperatura e limiti di corrente

L’ACU401-19FA eroga 14 A in continuo, 21 A per 60 secondi e 28 A per 1 secondo. L’avvicinamento a questi limiti viene indicato dagli avvisi A0002 per il sovraccarico di 60 secondi e A0004 per il sovraccarico breve di 1 secondo. Se il sovraccarico continua, l’inverter si arresta con l’errore F0500.

La capacità di corrente dipende dalle condizioni operative. I dati nominali valgono fino a una temperatura dell’aria di raffreddamento di 40°C; oltre questo valore, fino a 55°C, la potenza deve essere ridotta del 2,5% per kelvin. Anche la frequenza di commutazione influisce sulla corrente – a 16 kHz la corrente continua scende a 9,5 A. In caso di sovraccarico, l’inverter può ridurre automaticamente la frequenza di commutazione al valore impostato nel parametro 401.

La limitazione può derivare anche dalle impostazioni dei parametri: rampe di accelerazione e decelerazione (420, 421), frequenza massima (419) oppure impostazioni di protezione motore (571, 572). L’avviso A0020 indica che il riferimento di velocità viene limitato dal controllore, mentre A0080 segnala il raggiungimento della temperatura massima del motore se il sensore è collegato a S6IND.

Conclusione: sovraccarico, surriscaldamento o coppia insufficiente non significano sempre che l’inverter sia guasto. Spesso la causa è una rampa troppo breve, un carico eccessivo, un dissipatore sporco, una ventola difettosa o una temperatura troppo elevata nell’armadio – problemi che possono essere risolti senza riparare l’inverter.

Perché i parametri e la scheda di controllo sono importanti durante la riparazione dell’ACU401-19FA?

L’inverter ACU401-19FA è configurato per uno specifico motore e una specifica applicazione. Queste impostazioni sono memorizzate sulla scheda di controllo, non nella sezione di potenza – dopo una sostituzione o riparazione senza backup dei parametri, la configurazione deve essere ricreata da zero. La targhetta contiene la designazione del tipo, il numero di serie, la versione del software e il numero di parte – tutti dati necessari per selezionare un ricambio.

Prima della riparazione o sostituzione annota in particolare:

• configurazione di controllo (parametro 30: 110 o 410)
• tipo di motore e dati nominali (parametri 369–376)
• frequenza di commutazione e relativo valore minimo (400, 401)
• frequenze minima e massima e rampe (418–421)
• funzioni di ingressi e uscite (452, 530, 532, 553)
• protezione motore e sincronizzazione (570-572, 645)

Ad esempio, l’ACU401-19FA eroga 14 A di corrente continua con frequenza di commutazione da 2 a 8 kHz, mentre l’ACU401-21 da 7,5 kW eroga 18 A e richiede già una reattanza di rete. Impostazioni copiate da un inverter di potenza differente senza verificare dati motore e rampe possono provocare sovraccarichi o errori del bus DC.

Quando acquisti un ricambio, confronta la designazione completa sulla targhetta – il solo numero della potenza non è sufficiente. Sono disponibili, tra le altre, le versioni ACU401-19 FA e ACU401-19 A, mentre la documentazione più recente utilizza la designazione ACU410-19; prima dell’acquisto assicurati che variante e versione del software siano compatibili con l’applicazione. Se possibile, esegui un backup dei parametri prima di smontare l’inverter guasto.

Assistenza Bonfiglioli ACU401-19FA – diagnostica express, riparazione o ricambio?

Quando conviene un intervento sul posto per un inverter Bonfiglioli ACU?

Un intervento sul posto è giustificato quando la macchina è ferma e la causa non è evidente – soprattutto quando il problema può trovarsi nell’inverter, nell’alimentazione di rete, nel motore oppure nel sistema di controllo STO. È utile anche come ispezione programmata di un armadio con più inverter durante un fermo pianificato.

La diagnostica sulla macchina mostra l’inverter nelle reali condizioni operative: è possibile misurare la tensione di rete sotto carico, leggere i parametri di errore e gli avvisi e controllare motore, cavi e resistenza di frenatura. In molti casi è possibile distinguere direttamente sul posto un guasto dell’inverter da un problema dell’impianto.

Vale la pena considerare un intervento sul posto quando:

• F0701 o A0100 compare sporadicamente con carichi differenti
• l’inverter non si avvia e la causa può essere collegata a STO o ai segnali di controllo
• dopo l’intervento dei fusibili è necessario valutare lo stato dell’impianto 400 V
• F0507 compare su più inverter oppure dopo la sostituzione del motore
• F0700 compare durante ogni frenatura nonostante l’inverter sia funzionante
• l’inverter deve essere sostituito e i parametri devono essere ricostruiti senza documentazione
• stai pianificando un controllo degli inverter nell’armadio prima di un periodo produttivo intenso o di un audit

Chiama prima di sostituire componenti o modificare parametri – ogni modifica effettuata senza misurazioni rende più difficile individuare la causa originaria del guasto.

Riparare il Bonfiglioli ACU401-19FA o acquistare un ricambio?

La riparazione dell’ACU401-19FA continua ad avere senso anche se la serie è sul mercato da molti anni. La maggior parte dei guasti riguarda componenti sostituibili: raddrizzatore, circuito di carica, condensatori, transistor di potenza, ventola e componenti dell’alimentatore interno. Dopo la riparazione, l’inverter torna sulla macchina con la stessa configurazione hardware.

I vantaggi della riparazione includono il mantenimento della compatibilità con applicazione e sistema di controllo, la possibilità di conservare i parametri, una cronologia nota del dispositivo e la rigenerazione di componenti invecchiati anche se non ancora guasti. Si tratta di una reale prevenzione contro un nuovo fermo.

Un ricambio usato può essere disponibile più rapidamente, ma comporta dei rischi: durata di stoccaggio e stato dei condensatori sconosciuti, variante o versione software diversa e assenza di cronologia operativa. Un inverter rimasto a lungo immagazzinato senza alimentazione può guastarsi alla prima messa sotto carico.

Prima dell’acquisto confronta la designazione completa e il numero di parte con la targhetta del vecchio inverter. Se il ricambio è rimasto a lungo in magazzino, richiedi una prova sotto carico oppure fallo controllare prima dell’installazione.

Quando considerare la modernizzazione degli inverter Bonfiglioli?

La modernizzazione è giustificata quando i guasti si ripetono, nell’armadio lavorano più inverter della stessa generazione, la disponibilità dei ricambi diminuisce e la macchina deve rimanere in funzione ancora per molti anni – oppure quando cambia la tecnologia e sono necessarie altre modalità di comunicazione o nuove funzioni di sicurezza. Una delle famiglie successive alla serie Active Cube nell’offerta Bonfiglioli è Active Next Generation.

Non si tratta semplicemente di sostituire l’ACU401-19FA con un modello più recente. Bisogna analizzare alimentazione e protezioni, resistenza di frenatura, cablaggio di controllo e STO, comunicazione con il controllore superiore, oltre al trasferimento dei parametri e delle funzioni dell’applicazione.

Quando confronti le diverse opzioni considera:

• costo e tempo necessari per riparare l’inverter esistente
• disponibilità e prezzo dei ricambi della stessa versione
• compatibilità di dimensioni, morsetti e cablaggio di controllo
• entità delle modifiche necessarie al controllo PLC e alla comunicazione
• tempo di messa in servizio e rischio di un fermo aggiuntivo
• vita operativa residua prevista della macchina

La decisione deve basarsi sul costo totale, non soltanto sul prezzo dell’inverter. Al costo del dispositivo vanno aggiunte le ore di fermo, la messa in servizio, il rischio di un nuovo guasto e il costo della produzione persa.

Cosa preparare prima della diagnostica del Bonfiglioli ACU401-19FA?

Informazioni precise trasmesse durante la richiesta consentono di preparare i componenti necessari e il tecnico adeguato e, in alcuni casi, permettono persino di individuare il problema già durante la telefonata. Questo riduce direttamente il tempo di fermo.

Prepara:

• una foto della targhetta con tipo, numero di serie e versione software
• i codici dei parametri 259, 310 e 269
• lo stato dei LED e il messaggio visualizzato sul pannello
• una descrizione del momento in cui compare il guasto: accensione della rete, avvio, accelerazione o frenatura
• la tensione su tutte e tre le fasi di rete misurata ai morsetti dell’inverter
• informazione sull’eventuale intervento dei fusibili o presenza di segni di bruciatura
• dati di targa del motore e lunghezza del cavo motore
• dati della resistenza di frenatura e informazione sull’eventuale collegamento
• metodo di controllo: STO, ingressi digitali, comunicazione
• backup dei parametri oppure informazione sulla sua disponibilità

Sicurezza: gli interventi sull’inverter devono essere eseguiti esclusivamente da un elettricista qualificato. Dopo aver disattivato l’alimentazione, attendi almeno 3 minuti per consentire la scarica dei condensatori e misura la tensione prima di toccare i morsetti. L’inverter presenta un’elevata corrente di dispersione – il conduttore di protezione deve rimanere collegato e sul lato alimentazione sono ammessi esclusivamente dispositivi differenziali di tipo B.

Come ridurre il rischio di un nuovo fermo?

Temperatura, pulizia e qualità dell’alimentazione hanno il maggiore impatto sulla durata dell’ACU401-19FA. Mantieni la temperatura dell’armadio a massimo 40°C, garantisci un flusso d’aria libero attraverso ventola e dissipatore, pulisci regolarmente i filtri dell’armadio ed elimina la polvere. Controlla il serraggio dei morsetti di alimentazione e motore e, quando vengono utilizzati contattori di rete, assicurati che l’inverter non venga acceso più spesso di una volta ogni 60 secondi.

L’inverter ha grado di protezione IP20 ed è destinato esclusivamente all’installazione in un armadio di controllo – senza condensa, con umidità relativa 15–85%, lontano da polvere conduttiva e gas aggressivi. Installalo esclusivamente in posizione verticale su una piastra metallica, con corretta schermatura del cavo motore a entrambe le estremità. La reattanza di rete riduce le armoniche e, secondo il produttore, prolunga la durata dell’inverter.

Preparati anche per il futuro: conserva un backup dei parametri di ogni inverter, mantieni un’unità di riserva testata per gli azionamenti critici e collegala alla rete per 60 minuti una volta all’anno. Nel lungo periodo pianifica la modernizzazione degli azionamenti più vecchi. Possiamo inoltre valutare gli inverter Bonfiglioli inutilizzati presenti nel tuo magazzino – acquistiamo anche questo tipo di apparecchiatura.
