Riparazione del servopack Yaskawa SGDB-10VD. Guasto di una sezionatrice Biesse Selco durante la lavorazione del legno.

La riparazione del servopack Yaskawa SGDB-10VD si è resa necessaria dopo il guasto di una sezionatrice Biesse Selco durante la lavorazione del legno. Il sintomo segnalato era una caduta della tensione del bus DC che, nei dispositivi di questa generazione, può indicare un progressivo deterioramento dei componenti del circuito intermedio, soprattutto dei condensatori elettrolitici. In una situazione di questo tipo, la semplice sostituzione di un singolo componente senza controllare convertitori, diodi, circuito di misura, saldature e raffreddamento non permette di stabilire con certezza se il servopack funzionerà in modo stabile dopo essere stato reinstallato nella macchina.

Yaskawa SGDB-10VD appartiene alla prima generazione di servoazionamenti Sigma, sviluppata già negli anni ’90. Nonostante l’età di questa soluzione, i servopack SGDB sono ancora presenti in molte macchine industriali in funzione. Questo riguarda anche le sezionatrici Biesse Selco più datate, nelle quali il servoazionamento è responsabile del controllo preciso degli assi di lavoro durante il posizionamento e il taglio del materiale.

In un’applicazione di questo tipo, il guasto del servoamplificatore non rappresenta esclusivamente un problema relativo a un singolo componente elettronico. Per la produzione può significare l’arresto della macchina, l’impossibilità di effettuare ulteriori tagli e la necessità di prendere rapidamente una decisione: riparare l’SGDB-10VD esistente, cercare un’unità sostitutiva oppure prepararsi alla modernizzazione del sistema di azionamento.

Chiama: +48 717 500 983

Guasto Yaskawa SGDB-10VD su una Biesse Selco – sintomi e cause

In che modo un guasto dell’SGDB-10VD può fermare una sezionatrice?

In una sezionatrice, il servoazionamento lavora in condizioni di carico variabile. L’asse deve accelerare, posizionare un elemento della macchina e mantenere la dinamica richiesta durante il ciclo produttivo reale. Un guasto che rimane invisibile a basso carico può manifestarsi soltanto durante il funzionamento della macchina.

Per questo motivo, un guasto della sezionatrice Selco durante la lavorazione del legno non indica sempre un problema meccanico della macchina stessa. Se il problema riguarda un asse controllato dall’SGDB-10VD, la causa dell’arresto può essere l’elettronica del servoamplificatore.

Un segnale caratteristico è una situazione in cui l’unità si avvia correttamente o funziona normalmente per un certo periodo, mentre l’allarme compare all’aumentare del carico. In fase di diagnostica è quindi necessario controllare non solo il codice di errore, ma anche il comportamento delle tensioni di alimentazione e del circuito DC durante il funzionamento.

Hai un problema simile? Se l’SGDB-10VD arresta la macchina, funziona in modo instabile oppure l’allarme compare soprattutto sotto carico, è consigliabile effettuare una diagnosi dell’elettronica prima di acquistare un altro servopack. Una descrizione del sintomo, il codice di allarme e una foto della targhetta identificativa facilitano notevolmente la valutazione preliminare dell’unità.

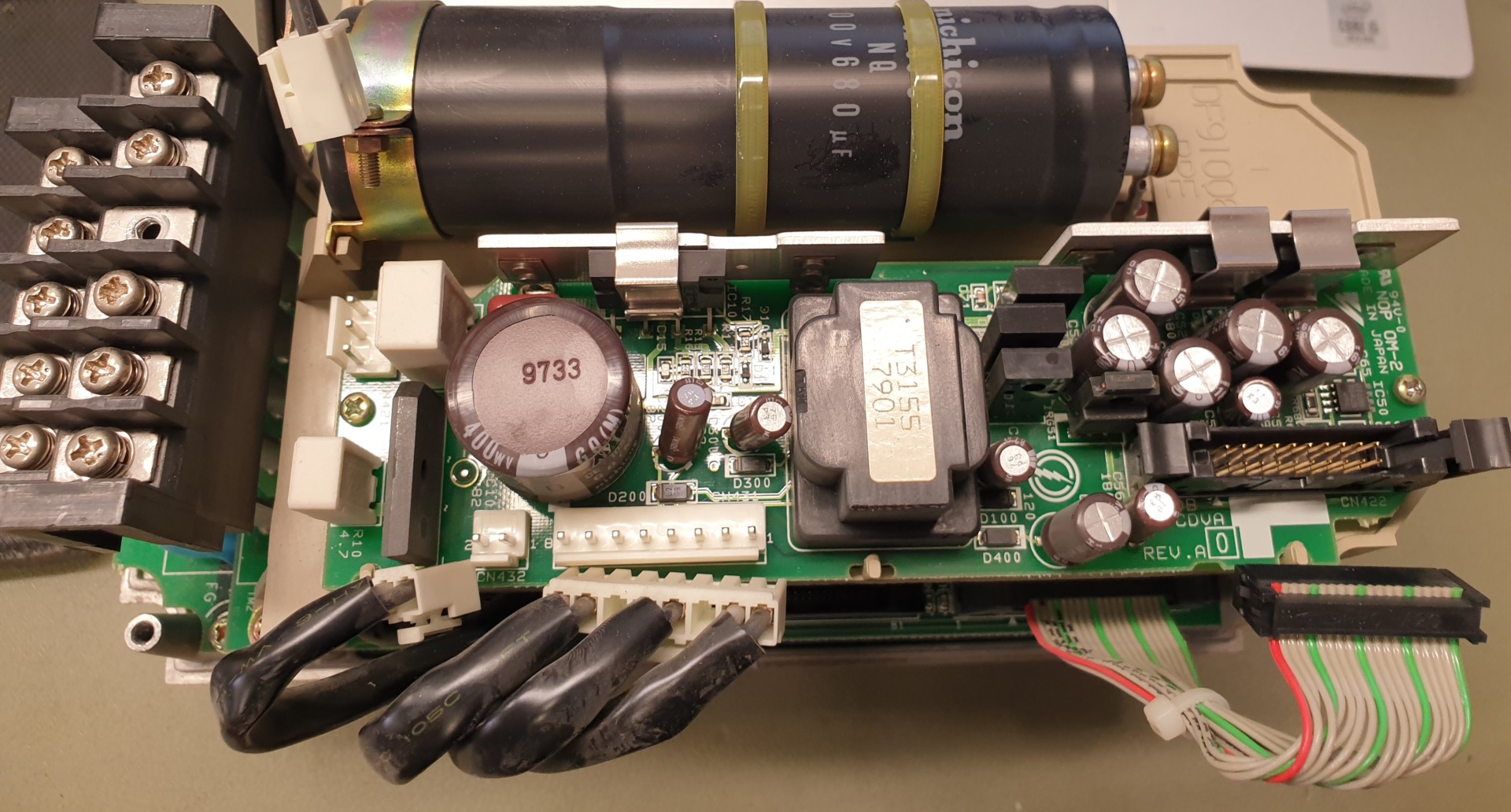

Caduta della tensione del bus DC e condensatori usurati del Yaskawa SGDB-10VD

Uno degli ambiti più importanti durante la diagnostica del Yaskawa SGDB-10VD è il circuito intermedio. I condensatori elettrolitici presenti al suo interno lavorano per molti anni sotto sollecitazioni elettriche e termiche. Con il passare del tempo, i loro parametri si deteriorano gradualmente.

Un tipico processo di invecchiamento è la riduzione della capacità e l’aumento della resistenza ESR. Un condensatore può quindi apparire ancora in buone condizioni esternamente, ma non svolgere più la propria funzione con la stessa efficacia di prima. Nei casi più avanzati possono comparire anche rigonfiamenti dell’involucro o tracce di perdita di elettrolita.

Se la capacità dei condensatori è troppo bassa, la stabilità del bus DC peggiora soprattutto durante il funzionamento dinamico dell’azionamento. In una sezionatrice, il problema può manifestarsi proprio durante il taglio o durante movimenti rapidi dell’asse, quando il sistema è maggiormente sollecitato.

Quali sintomi possono indicare l’usura dei condensatori?

• caduta della tensione del bus DC,
• allarmi che compaiono sotto un carico più elevato,
• funzionamento instabile dell’asse,
• problema che compare solo dopo il riscaldamento dell’unità,
• arresti casuali dell’azionamento,
• rigonfiamento visibile del condensatore o tracce di elettrolita.

L’aspetto esterno del condensatore, tuttavia, non è sufficiente per valutarne lo stato. Durante la rigenerazione è necessario considerare i suoi parametri elettrici e l’influenza sul funzionamento dell’intero circuito intermedio.

Convertitori, circuito di misura e diodi – altre cause degli allarmi SGDB-10VD

Una caduta di tensione o un allarme del servoazionamento non devono necessariamente avere un’unica causa. Per questo motivo, una riparazione professionale del servoamplificatore Yaskawa SGDB-10VD dovrebbe comprendere anche le altre aree che influenzano il funzionamento del circuito di potenza e di controllo.

Controlliamo, tra l’altro, i convertitori di alimentazione interni. Essi forniscono le tensioni necessarie all’elettronica di controllo e ai circuiti responsabili del comando dello stadio di potenza. Un funzionamento instabile può provocare allarmi, problemi che compaiono solo dopo il riscaldamento dell’unità oppure un comportamento simile a un guasto del circuito principale.

Devono essere verificate anche le tensioni nei successivi stadi di alimentazione e il circuito di misura. Una lettura errata della tensione può portare il sistema di controllo a interpretare le condizioni operative in modo non conforme allo stato reale.

Controlliamo inoltre i diodi presenti nel circuito intermedio e nella sezione raddrizzatrice. Un guasto, una perforazione o il deterioramento dei loro parametri possono influire direttamente sulla stabilità della tensione. Se un componente non rispetta i parametri richiesti, deve essere sostituito e l’intero sistema deve essere nuovamente verificato dopo la riparazione.

Saldature fredde, polvere di legno e problemi di raffreddamento del servopack

Anni di funzionamento significano migliaia di cicli di riscaldamento e raffreddamento. Con il tempo possono comparire microfessure nelle connessioni saldate delle schede elettroniche, comunemente definite saldature fredde.

Un danno di questo tipo è particolarmente problematico perché può avere carattere intermittente. Il servoazionamento può funzionare correttamente per un certo periodo e poi segnalare improvvisamente un allarme. Una misura effettuata sull’unità senza carico non consente sempre di riprodurre facilmente il guasto. Per questo motivo, durante il service del Yaskawa Sigma I, il controllo della qualità delle connessioni saldate costituisce una parte importante dell’intero processo diagnostico.

Nelle macchine per la lavorazione del legno si aggiunge un altro fattore: la polvere. Le impurità che si depositano sui dissipatori e sui componenti del sistema di raffreddamento peggiorano la dissipazione del calore. Se inoltre la ventola è usurata, la temperatura dell’elettronica aumenta e l’invecchiamento dei condensatori e dei componenti a semiconduttore accelera.

Per questo motivo, una rigenerazione completa del Yaskawa SGDB-10VD dovrebbe comprendere anche una pulizia accurata dell’unità, la valutazione del dissipatore e il controllo della ventola. Una ventola usurata deve essere sostituita anziché essere lasciata come potenziale causa di un nuovo guasto.

Riparazione del servopack Yaskawa SGDB-10VD – diagnostica, rigenerazione e test

Diagnostica del Yaskawa SGDB-10VD passo dopo passo

Iniziamo la riparazione con un’ispezione visiva e la verifica delle principali aree dell’unità. L’obiettivo è individuare la causa del guasto, ma anche identificare i componenti il cui stato deteriorato potrebbe causare un nuovo arresto della macchina in tempi relativamente brevi.

Un tipico processo diagnostico comprende:

1. ispezione visiva dell’unità e delle schede elettroniche,
2. controllo di eventuali tracce di surriscaldamento, danni e contaminazione,
3. controllo del circuito intermedio e del bus DC,
4. verifica dei condensatori elettrolitici,
5. misurazione delle tensioni di ingresso e di uscita dei convertitori interni,
6. controllo dei componenti del circuito di misura,
7. controllo dei diodi e dei componenti del circuito raddrizzatore,
8. ispezione visiva delle connessioni saldate,
9. controllo della ventola e del sistema di raffreddamento,
10. test dell’unità dopo l’esecuzione delle riparazioni.

Le misure del circuito DC e gli interventi sull’elettronica di potenza devono essere eseguiti da persone con conoscenze adeguate e con attrezzatura di assistenza idonea. Nel servopack sono presenti tensioni pericolose e parte dell’energia può rimanere immagazzinata anche dopo la disconnessione dell’alimentazione.

Vuoi velocizzare la diagnostica? Quando invii una richiesta di assistenza, è utile fornire la designazione esatta SGDB-10VD, una foto della targhetta identificativa, il codice di allarme e una breve descrizione della situazione in cui si manifesta il problema. È particolarmente utile indicare se il guasto compare immediatamente, dopo il riscaldamento oppure esclusivamente durante il funzionamento sotto carico.

Rigenerazione Yaskawa Sigma I – quali componenti controlliamo e ripariamo?

La rigenerazione del servopack Yaskawa dovrebbe eliminare non solo la causa diretta del guasto, ma anche intervenire sui componenti che mostrano evidenti segni di usura. Nel caso dell’SGDB-10VD, richiedono particolare attenzione i circuiti i cui parametri cambiano con l’età.

Gli interventi possono comprendere la sostituzione dei condensatori elettrolitici del circuito intermedio, la riparazione dei convertitori interni, la sostituzione dei diodi danneggiati, il ripristino delle connessioni saldate e delle corrette condizioni di raffreddamento.

Se il problema riguarda l’elettronica di controllo o il circuito di misura, la diagnostica deve comprendere anche queste aree. Solo dopo aver eliminato tutte le anomalie rilevate è possibile valutare se il servoazionamento funziona in modo stabile.

Un intervento eseguito in questo modo è diverso dalla semplice sostituzione del componente che si è guastato completamente. In un azionamento più vecchio è importante lo stato dell’intera unità, perché lasciare un altro componente fortemente usurato può comportare un nuovo fermo macchina in tempi relativamente brevi.

Perché l’SGDB-10VD deve essere sottoposto a test sotto carico?

Una delle parti più importanti del processo è il test dopo la riparazione. Alcuni guasti dell’SGDB-10VD possono manifestarsi soltanto con l’aumento della temperatura o dell’assorbimento di corrente. Il semplice fatto che il servopack si avvii sul banco prova non costituisce quindi una conferma sufficiente dell’efficacia della riparazione.

Dopo la rigenerazione, l’unità dovrebbe essere controllata in condizioni il più possibile simili al funzionamento reale del sistema di azionamento. Vengono quindi osservati il comportamento del servopack sotto carico variabile e la stabilità dei suoi principali parametri.

Questo aspetto è particolarmente importante nel caso del guasto della sezionatrice descritto, perché il problema si manifestava nelle reali condizioni operative della macchina. Un test sotto carico consente di verificare il risultato della riparazione in modo molto più efficace rispetto a una sola misura statica.

Riparare o sostituire il Yaskawa SGDB-10VD?

Nel caso dei servoazionamenti più datati, la decisione non dipende sempre soltanto dal costo della riparazione. È necessario considerare anche il tempo di fermo, la possibilità di reperire un’unità identica, la compatibilità della configurazione e il rischio associato all’installazione di un componente usato con una storia sconosciuta.

Quando conviene riparare il servoamplificatore?

La riparazione del servopack Yaskawa Sigma I è particolarmente razionale quando la macchina, a parte il guasto elettronico, è ancora efficiente, la configurazione attuale del servoazionamento è correttamente adattata all’applicazione e il guasto può essere individuato ed eliminato in modo efficace.

Un altro vantaggio della riparazione dell’unità esistente è il mantenimento di un servoamplificatore che ha già lavorato all’interno dello specifico sistema della macchina. La decisione finale dovrebbe comunque dipendere sempre dalle condizioni tecniche della singola unità.

Quando prendere in considerazione l’acquisto di un altro SGDB-10VD?

L’acquisto di un’unità sostitutiva può essere una soluzione quando la riparazione dello specifico dispositivo è tecnicamente impossibile, i danni sono molto estesi oppure lo stabilimento necessita di un servopack aggiuntivo come ricambio.

Prima dell’acquisto è consigliabile verificare la designazione completa dell’unità, la versione, la compatibilità con la macchina e le condizioni di garanzia. La sola corrispondenza del codice base non dovrebbe sostituire la verifica della configurazione dell’intero sistema.

Se è disponibile un’unità usata o rigenerata, è importante verificare anche se sia stata realmente testata sotto carico. In caso contrario, la sostituzione potrebbe significare semplicemente rimpiazzare un servoamplificatore usurato con un altro.

Quando conviene considerare la modernizzazione del servoazionamento?

La modernizzazione può essere giustificata se lo stabilimento desidera ridurre la dipendenza a lungo termine da componenti più datati e la macchina deve rimanere in produzione ancora per molti anni. Un progetto di questo tipo richiede tuttavia l’analisi del motore, del sistema di retroazione, dei segnali di controllo, dei parametri degli assi, della meccanica e della comunicazione con il sistema di controllo superiore.

Non si tratta quindi di una sostituzione diretta di un’unità con un’altra. La modernizzazione dovrebbe essere pianificata come un progetto tecnico separato e confrontata con i costi del mantenimento della soluzione Sigma I esistente.

Non sai se riparare, acquistare un altro SGDB-10VD o modernizzare il sistema? È consigliabile iniziare con la diagnostica dell’unità guasta. Solo conoscendone lo stato reale è possibile confrontare razionalmente il costo della riparazione, dell’unità sostitutiva e della modernizzazione senza prendere una decisione basandosi esclusivamente sull’età dell’azionamento.

Come inviare un Yaskawa SGDB-10VD in assistenza?

Se in una sezionatrice Biesse Selco o in un’altra macchina industriale è installato un Yaskawa SGDB-10VD guasto, prepara la designazione dell’unità, una descrizione del sintomo e il codice di allarme, se disponibile. Per i problemi che si manifestano in modo irregolare è utile indicare anche dopo quanto tempo compare il guasto e se è legato al carico o alla temperatura.

Il servopack può quindi essere inviato per la diagnostica e la riparazione. A seconda dei sintomi, può essere utile fornire anche altri componenti del sistema, ad esempio il motore, oppure informazioni sulla configurazione della macchina, soprattutto quando il guasto potrebbe riguardare il sistema di retroazione o l’interazione tra più componenti.

Dopo la diagnostica è possibile decidere se procedere con la riparazione, una rigenerazione più completa, l’acquisto di un’unità sostitutiva oppure la preparazione di una modernizzazione. Se dopo la modifica della macchina rimane un SGDB-10VD guasto o inutilizzato, vale anche la pena chiedere se è possibile venderlo.

Un guasto del Yaskawa SGDB-10VD ha fermato la produzione? Invia la designazione del servopack, una foto della targhetta identificativa, il codice di allarme e una descrizione del comportamento della macchina. Sulla base di queste informazioni è possibile iniziare a valutare se la soluzione migliore sia la diagnostica e l’assistenza del servoamplificatore Yaskawa SGDB-10VD, la rigenerazione, la fornitura di un’unità sostitutiva oppure la modernizzazione del sistema. –> Richiedi la riparazione
