Assistenza HEIDENHAIN ROD426E.011-250. Guasti più comuni dell’encoder

Il guasto dell’encoder HEIDENHAIN ROD426E.011-250 può manifestarsi con perdita di posizione, errori nel conteggio degli impulsi, segnale instabile, problemi che compaiono a una determinata velocità di rotazione oppure con un messaggio di errore dell’azionamento. Nella pratica, le cause più comuni dei problemi di questo encoder sono l’usura dei cuscinetti, la presenza di umidità, la contaminazione del sistema ottico, le interferenze EMI e i danni meccanici. Prima di sostituire l’encoder, tuttavia, è consigliabile eseguire una diagnostica completa, poiché sintomi simili possono essere causati anche dal cavo, dal connettore, dall’alimentazione o dal giunto.

Questo aspetto è particolarmente importante nella manutenzione industriale. La sostituzione non necessaria di un encoder funzionante non risolverà un problema presente nell’impianto, mentre una reazione troppo tardiva a un guasto reale può causare l’arresto della macchina e prolungare il fermo produttivo.

Chiama: +48 717 500 983

Guasto dell’encoder HEIDENHAIN ROD 426 – sintomi e problemi più comuni

HEIDENHAIN ROD426E.011-250 – cosa sapere prima della diagnostica?

HEIDENHAIN ROD 426E.011-250 è un encoder ottico incrementale appartenente alla famiglia ROD 400. L’impiego di una flangia synchro e di un albero pieno significa che l’encoder è collegato all’albero della macchina o del motore tramite un giunto separato. Non deve essere collegato rigidamente all’albero di trasmissione.

Nella variante analizzata, l’encoder genera 250 impulsi per giro nello standard TTL e dispone di un riferimento. È alimentato con DC 5 V ±0,5 V e il suo assorbimento di corrente è fino a 120 mA. Il collegamento elettrico viene realizzato tramite un connettore M23 a 12 pin.

Parametro	HEIDENHAIN ROD426E.011-250
Tipo	encoder ottico incrementale
Serie	ROD 400
Risoluzione	250 imp./giro
Segnale di uscita	TTL
Alimentazione	DC 5 V ±0,5 V
Assorbimento di corrente	≤120 mA
Collegamento	M23 a 12 pin
Velocità massima	16 000 giri/min
Temperatura di esercizio	da -40°C a +100°C
Montaggio	flangia synchro, albero pieno, giunto separato
Peso	circa 0,3 kg

La conoscenza di questi parametri è importante non solo durante la diagnostica. È fondamentale anche per l’eventuale scelta di un ricambio, perché la compatibilità meccanica senza compatibilità elettrica e di segnale non è sufficiente per il corretto funzionamento dell’azionamento.

Quali sono i sintomi tipici di un encoder danneggiato?

I sintomi tipici di un guasto dell’encoder dipendono dal tipo di danno. L’encoder non sempre smette di funzionare completamente. In molti casi, il primo segnale del problema sono errori che si verificano sporadicamente o solo in determinate condizioni operative.

• perdita di posizione o lettura errata della posizione,
• perdita di impulsi da parte del sistema di controllo,
• errori irregolari dell’azionamento durante il funzionamento della macchina,
• problema che compare solo a velocità di rotazione più elevate,
• funzionamento instabile dell’asse o del sistema di regolazione,
• assenza o distorsione del segnale dell’encoder,
• vibrazioni eccessive o rumori anomali provenienti dall’encoder,
• gioco percepibile sull’albero,
• problemi dipendenti dalla temperatura del dispositivo,
• errori che compaiono durante il funzionamento dell’inverter o di altri dispositivi ad alta potenza.

Non tutti questi sintomi indicano automaticamente un danno all’elettronica dell’encoder. Problemi simili possono verificarsi in presenza di un giunto danneggiato, una schermatura del cavo non corretta, un’alimentazione errata oppure un problema all’ingresso encoder dell’azionamento.

Danneggiamento dei cuscinetti dell’encoder – gioco, vibrazioni e perdita del segnale

Uno dei guasti più comuni negli encoder che lavorano da molti anni è l’usura dei cuscinetti. Durante il funzionamento continuo, le proprietà del lubrificante peggiorano gradualmente, mentre le piste e gli elementi volventi sono soggetti alla normale usura.

Con l’aumento del gioco dei cuscinetti, l’albero smette di lavorare nella posizione ottimale. Compaiono vibrazioni, aumento della temperatura e peggioramento dell’allineamento degli elementi del sistema ottico. In un encoder ottico questo influisce direttamente sulla lettura del disco codificato.

La variazione della posizione del disco rispetto al sistema ottico può alterare il passaggio del fascio luminoso e peggiorare la qualità del segnale. Il risultato può essere costituito da errori nel conteggio degli impulsi oppure dalla perdita periodica delle informazioni sulla posizione.

Sono caratteristici i casi in cui il dispositivo funziona correttamente a bassa velocità, mentre i problemi aumentano con l’incremento dei giri. Questo comportamento non deve essere ignorato, perché il funzionamento prolungato può aggravare i danni meccanici.

Umidità nell’encoder e corrosione dell’elettronica

Un altro rischio importante è l’umidità. Un encoder che funziona ciclicamente si riscalda e successivamente si raffredda. In condizioni ambientali sfavorevoli, le differenze di temperatura possono favorire l’ingresso di aria umida nel dispositivo.

Dopo il raffreddamento dell’involucro, il vapore acqueo può condensare sugli elementi che si trovano al di sotto del punto di rugiada. La condensa è particolarmente pericolosa per l’elettronica, perché può causare la corrosione di piste, contatti e collegamenti e provocare cortocircuiti o correnti di dispersione.

I problemi legati all’umidità possono essere difficili da diagnosticare, perché il guasto può avere carattere intermittente. L’encoder può funzionare correttamente dopo essersi riscaldato e presentare problemi dopo una lunga sosta, una variazione di temperatura o l’avviamento della macchina in un ambiente freddo.

Se all’interno del dispositivo sono visibili tracce di corrosione o condensa, la semplice asciugatura dell’encoder potrebbe non essere sufficiente. È necessario verificare lo stato dell’elettronica, degli elementi ottici e dei collegamenti.

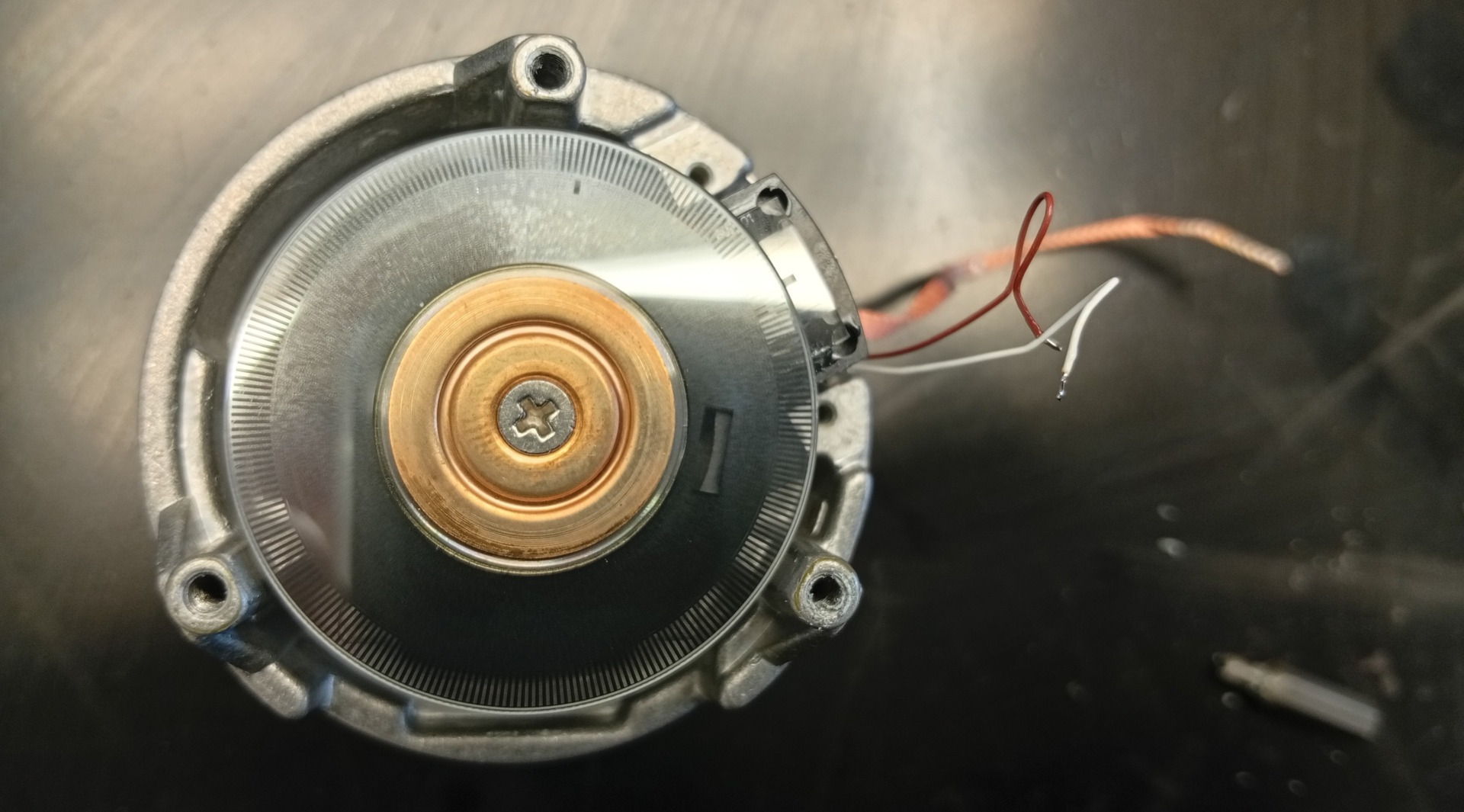

Contaminazione del disco codificato ed errori nel conteggio degli impulsi

ROD426E.011-250 è un encoder ottico, pertanto la qualità della lettura dipende dal corretto funzionamento del sistema luce-disco codificato-rilevatore. La contaminazione di questo percorso può compromettere la generazione del segnale corretto.

Polvere, sporco o residui di altri contaminanti presenti sul disco codificato possono bloccare parzialmente o modificare il percorso del fascio luminoso. Di conseguenza, il controllore può ricevere informazioni incomplete o distorte.

I sintomi possono includere singoli errori di impulso, perdita periodica della posizione oppure problemi che compaiono in un determinato punto della rotazione dell’albero. Se la contaminazione si trova solo su una parte del disco, il disturbo può ripetersi ciclicamente.

La contaminazione dell’interno dell’encoder dovrebbe inoltre indurre a individuare la causa del suo ingresso nell’involucro. In caso contrario, anche dopo la pulizia del dispositivo, il problema può ripresentarsi rapidamente.

Interferenze EMI da inverter e cavi motore

L’ambiente industriale contiene numerose fonti di interferenze elettromagnetiche. Particolarmente importanti sono inverter, sistemi di potenza, contattori, bobine e cavi di alimentazione dei motori elettrici.

Le interferenze EMI possono influire sui cavi di segnale dell’encoder. A seconda della loro intensità, possono causare una lettura errata del segnale da parte dell’azionamento, la comparsa di impulsi anomali e, nei casi estremi, anche il danneggiamento dell’elettronica.

Un problema di interferenze può essere indicato da una situazione in cui gli errori compaiono solo durante il funzionamento dell’inverter, durante una rapida accelerazione del motore oppure al momento dell’attivazione di altri carichi ad alta potenza.

Durante la diagnostica è necessario verificare la schermatura del cavo, il modo in cui è posato e lo stato dei connettori. I cavi dell’encoder non devono essere posati inutilmente in parallelo e direttamente accanto ai cavi di alimentazione del motore. È inoltre importante realizzare correttamente i collegamenti della schermatura secondo i requisiti del sistema utilizzato.

La sostituzione del solo encoder, in caso di un problema causato dall’impianto, non elimina la fonte del guasto. Per questo motivo una diagnostica professionale degli encoder HEIDENHAIN dovrebbe prendere in considerazione non solo il dispositivo, ma anche il suo ambiente elettrico.

Danni meccanici all’albero, al giunto e al disco codificato

Un encoder montato su una macchina è esposto a possibili danni durante il trasporto, il montaggio e il successivo funzionamento. Particolarmente pericolosi sono gli urti sull’albero, il montaggio errato del giunto e il superamento dei carichi meccanici consentiti.

Le conseguenze possono essere il danneggiamento dei cuscinetti, la deformazione degli elementi meccanici, l’interruzione dei collegamenti elettrici oppure la rottura del disco codificato. Un disco danneggiato può causare la totale assenza di un segnale corretto o errori che compaiono ciclicamente a ogni rotazione.

Anche il giunto è un elemento importante della diagnostica. Un suo danneggiamento, allentamento o montaggio scorretto può provocare sintomi simili a quelli di un guasto dell’encoder stesso. In questo caso il sistema di controllo riceve informazioni sul movimento che non corrispondono al movimento reale dell’albero della macchina.

Il cavo, il connettore o l’alimentazione possono sembrare un guasto dell’encoder?

Sì. Uno degli errori più comuni durante la ricerca del guasto consiste nel presumere che un messaggio relativo alla retroazione significhi automaticamente che l’encoder è danneggiato.

Nel caso del ROD426E.011-250 è necessario controllare anche l’alimentazione a 5 V, il cavo di segnale e il collegamento M23 a 12 pin. Un contatto ossidato, un cavo danneggiato, un connettore allentato o una caduta di tensione possono causare la perdita o il deterioramento del segnale.

È particolarmente importante misurare l’alimentazione nelle reali condizioni operative. Una tensione corretta senza carico non significa sempre che rimanga corretta dopo il collegamento dell’encoder.

Lo stesso vale per il cavo. Il danneggiamento di un conduttore può manifestarsi solo con una determinata posizione del cavo o durante il movimento della macchina. Per questo motivo la diagnostica deve includere sia l’encoder stesso, sia gli elementi dell’impianto tra l’encoder e il controllore dell’azionamento.

Diagnostica e riparazione dell’encoder HEIDENHAIN ROD 426 – quando conviene l’assistenza?

Come viene eseguita la diagnostica di HEIDENHAIN ROD426E.011-250?

La diagnostica di HEIDENHAIN ROD 426 dovrebbe consentire di rispondere a tre domande fondamentali: il problema si trova realmente nell’encoder, quale componente è danneggiato e se la riparazione del dispositivo è tecnicamente ed economicamente giustificata.

Non è sufficiente limitarsi a verificare se l’encoder genera un qualsiasi segnale. I guasti meccanici ed elettronici possono causare problemi solo in seguito a variazioni di velocità, temperatura, carico o posizione dell’albero.

Controllo meccanico

La prima fase consiste nel controllare albero, cuscinetti e giunto. È necessario prestare attenzione a gioco eccessivo, resistenza anomala alla rotazione, rumore, tracce di urti e danni agli elementi di montaggio.

Se il dispositivo ha lavorato con un giunto danneggiato o è stato sottoposto a elevati carichi sull’albero, è necessario controllare più accuratamente i componenti interni.

Controllo dell’alimentazione e dei collegamenti

Il passo successivo comprende la verifica della tensione di alimentazione, del cavo, del connettore M23, della continuità dei collegamenti e dello stato della schermatura. Nel caso di un encoder che richiede un’alimentazione a 5 V, anche un problema esterno al dispositivo stesso può causare la perdita del segnale corretto.

Controllo del segnale TTL

Successivamente è necessario controllare il segnale generato dall’encoder. Una diagnostica professionale dovrebbe verificare non solo la presenza degli impulsi, ma anche la loro stabilità e il comportamento al variare della velocità di rotazione.

Per un’analisi dettagliata della forma d’onda è utile un oscilloscopio o un apposito banco prova. Un normale multimetro non consente di rilevare tutti i problemi legati alla qualità di un segnale digitale a variazione rapida.

È inoltre opportuno controllare il riferimento. Se l’azionamento lo utilizza durante la procedura di homing, un problema con il riferimento può causare difficoltà nella corretta determinazione del punto di riferimento nonostante la presenza degli impulsi incrementali di base.

Verifica dell’impianto per eventuali interferenze EMI

Se il problema compare solo durante il funzionamento del motore o dell’inverter, è necessario analizzare anche l’impianto. Devono essere controllati la schermatura, i percorsi dei cavi di segnale e di alimentazione, lo stato della messa a terra e il modo in cui sono realizzati i collegamenti.

Se non sei sicuro che la fonte dell’errore sia il ROD426E.011-250, il cavo o l’azionamento, invia l’encoder per la diagnostica. La verifica del dispositivo su un banco prova prima dell’acquisto di un altro componente può ridurre il rischio di sostituire inutilmente un elemento funzionante.

Riparare o sostituire l’encoder ROD 426?

La riparazione dell’encoder HEIDENHAIN ROD 426 è particolarmente utile quando il dispositivo appartiene a una macchina più datata, la disponibilità della stessa versione è limitata oppure l’impiego di un’altra variante richiederebbe modifiche meccaniche o elettriche.

La portata della possibile riparazione dipende tuttavia dal tipo di danno. Componenti meccanici usurati, problemi ai collegamenti, alcuni danni all’elettronica e determinati problemi legati alla contaminazione o alla corrosione possono essere idonei alla riparazione o alla rigenerazione. La situazione è diversa in caso di danni gravi e irreversibili agli elementi di misura principali.

La decisione non dovrebbe basarsi esclusivamente sul prezzo del componente. In uno stabilimento produttivo sono importanti anche i tempi di consegna, la necessità di configurare un nuovo componente, la disponibilità della specifica versione e il costo del fermo macchina.

Una riparazione rapida dell’encoder offre il massimo vantaggio quando è preceduta da una corretta diagnostica. La semplice sostituzione del primo componente sospetto può prolungare il fermo se la vera causa si trova altrove.

Come scegliere un sostituto per HEIDENHAIN ROD 426?

Se la riparazione non è possibile o non è economicamente conveniente, la soluzione successiva consiste nell’acquistare un encoder adeguato o un sostituto. Non dovrebbe essere scelto esclusivamente in base all’aspetto e alle dimensioni dell’involucro.

Per il ROD426E.011-250 sono importanti, tra l’altro, la risoluzione di 250 imp./giro, lo standard del segnale TTL, la tensione di alimentazione, la presenza del riferimento, il tipo di connettore, il metodo di montaggio, le dimensioni dell’albero, i parametri del giunto e la compatibilità con l’ingresso encoder dell’azionamento utilizzato.

Un encoder scelto in modo errato può essere meccanicamente compatibile con la macchina e allo stesso tempo generare un segnale che il controllore non è in grado di utilizzare correttamente.

Nelle macchine più datate è quindi opportuno confrontare tre possibilità: riparare l’encoder originale, acquistare un modello identico oppure scegliere un sostituto tecnicamente compatibile. Se la soluzione attuale non è più disponibile, è possibile valutare anche l’ammodernamento del sistema di retroazione, ma questo richiede la verifica dell’intera catena di misura e controllo.

Perché non conviene rimandare la diagnostica dell’encoder?

Un errore di posizione che compare periodicamente viene spesso ignorato fino al completo arresto della macchina. Nel caso di usura meccanica, corrosione o problemi ai collegamenti, tuttavia, le condizioni del dispositivo possono peggiorare gradualmente.

Dal punto di vista della manutenzione, è preferibile intervenire quando compaiono i primi sintomi ripetibili: vibrazioni anomale, rumore, errori sporadici di posizione, problemi dopo il riscaldamento del dispositivo oppure disturbi che compaiono a una determinata velocità.

Una diagnostica precoce facilita inoltre la pianificazione del fermo. Invece di attendere un arresto improvviso della linea, è possibile pianificare lo smontaggio, l’invio del dispositivo in assistenza, la riparazione, la rigenerazione o la preparazione di un ricambio.

Un guasto dell’encoder non deve necessariamente significare diversi giorni di fermo. Se osservi i primi sintomi di un problema, conviene richiedere una diagnostica prima che il dispositivo smetta completamente di trasmettere un segnale corretto.

Cosa preparare prima di inviare l’encoder in assistenza?

Più informazioni riceve il servizio di assistenza insieme al dispositivo, più facilmente sarà possibile riprodurre le condizioni in cui si manifesta il guasto. È consigliabile preparare la sigla esatta riportata sulla targhetta, le foto dell’encoder e del connettore, il modello della macchina o dell’azionamento e una descrizione dei sintomi.

È particolarmente utile indicare se il problema si verifica continuamente o periodicamente, a quale velocità compare, se dipende dalla temperatura e se si verifica esclusivamente durante il funzionamento dell’inverter.

Se sono disponibili messaggi di errore provenienti dall’azionamento, dal controllore PLC o dal pannello HMI, è opportuno inviarli insieme alla richiesta di assistenza. Questi dati aiutano a collegare il comportamento dell’encoder con la reazione dell’intero sistema di controllo.

Hai bisogno di diagnostica o riparazione per HEIDENHAIN ROD426E.011-250? Invia la sigla del dispositivo, una descrizione del guasto e le informazioni sulla macchina. Su questa base è possibile avviare la diagnostica, valutare la possibilità di riparazione o rigenerazione e, se necessario, scegliere una soluzione sostitutiva adeguata. –> Richiedi la riparazione
