Riparazione del modulo CAREL PCOECU4850 dopo un guasto dell’impianto HVAC. Surriscaldamento, elevata umidità e diagnostica elettronica

La riparazione del CAREL PCOECU4850 dopo un guasto dell’impianto HVAC richiede il controllo di molto più dei soli danni visibili sulla scheda PCB. Se il modulo ha funzionato a temperatura elevata, è stato esposto a un’elevata umidità o alla condensa, la diagnostica dovrebbe riguardare innanzitutto il circuito di alimentazione, la comunicazione RS485 e tutti gli ingressi e le uscite utilizzati. È particolarmente importante non riaccendere un modulo esposto all’umidità prima di averla eliminata e di aver valutato lo stato dell’elettronica.

Negli impianti industriali, il guasto di una singola scheda di espansione può mettere fuori servizio una parte del sistema di ventilazione, climatizzazione o raffreddamento. Per il reparto manutenzione ciò significa non solo un problema elettronico, ma anche il rischio di fermo del processo, perdita del controllo della temperatura o mancato corretto scambio di dati tra i componenti del sistema di automazione.

Chiama: +48 717 500 983

CAREL PCOECU4850 dopo un guasto HVAC – sintomi, cause e diagnostica

Che cos’è il CAREL PCOECU4850 e quale funzione svolge in un impianto HVAC?

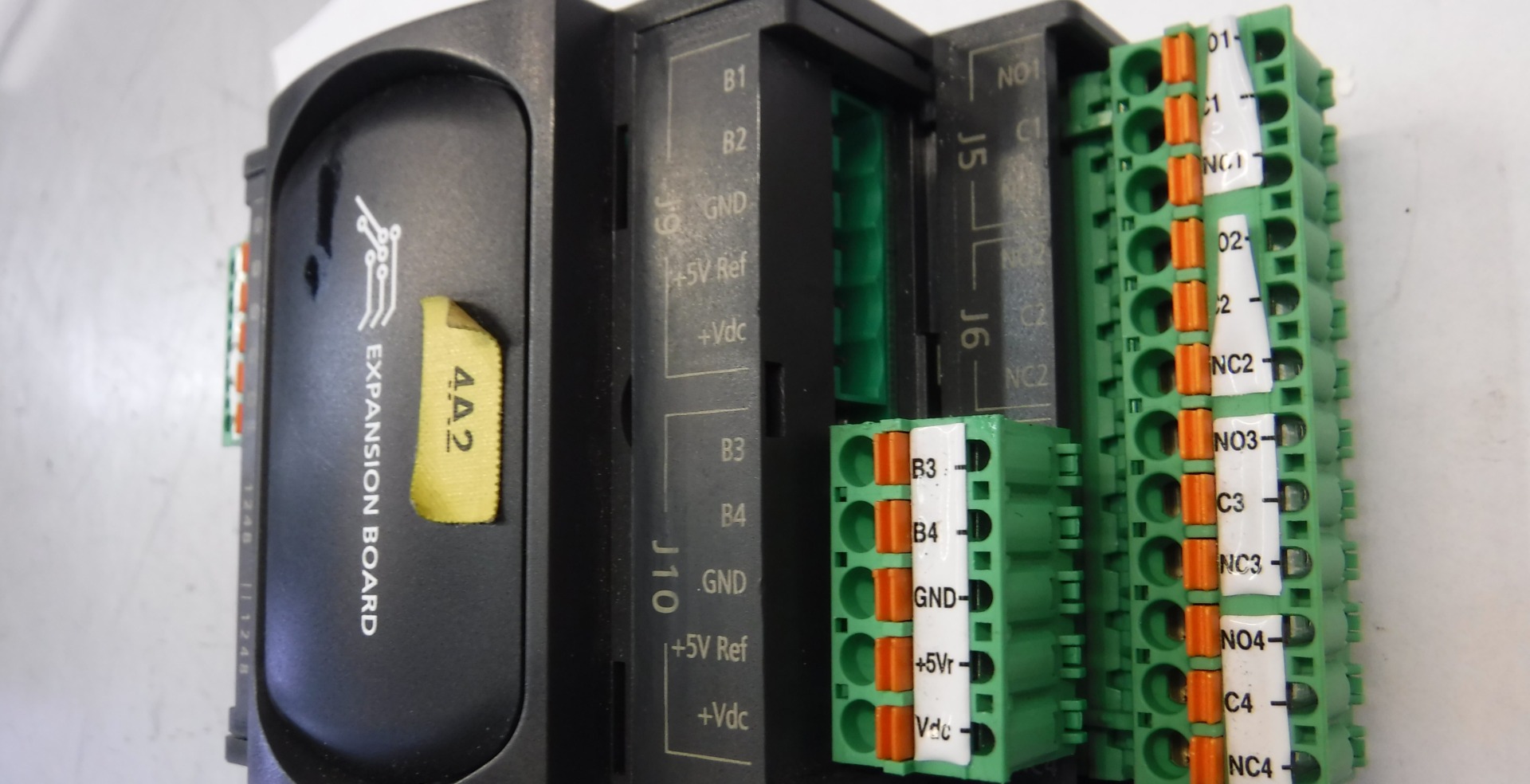

Il CAREL PCOECU4850 è una scheda di espansione I/O personalizzata con comunicazione RS485, progettata per funzionare con i sistemi di controllo della famiglia CAREL pCO. La versione definita custom indica che la configurazione esatta dei canali di ingresso e uscita e il modo in cui viene utilizzato il modulo possono dipendere dal produttore della macchina HVAC, dall’applicazione di controllo e dalla revisione della scheda.

L’architettura standard dei moduli di espansione pCOe comprende alimentazione 24 Vac/Vdc, comunicazione seriale RS485 e gestione di segnali analogici e digitali. Per questo motivo, durante la riparazione del PCOECU4850 assumono particolare importanza quattro aree: alimentazione, comunicazione RS485, sezione di ingresso e circuiti di comando delle uscite.

Non si deve quindi presumere che ogni scheda PCOECU4850 possa essere diagnosticata esclusivamente sulla base dell’architettura generale della famiglia pCOe. Durante il servizio sono importanti anche le marcature PCB, la revisione dell’elettronica e le informazioni relative all’apparecchiatura HVAC in cui il modulo era installato.

Quali sintomi indicano un guasto del CAREL PCOECU4850?

Il guasto della scheda di espansione non provoca sempre la completa interruzione del funzionamento. Un modulo danneggiato può continuare a svolgere parzialmente le proprie funzioni generando contemporaneamente segnali instabili o errati.

Sintomo	Possibile area danneggiata	Che cosa deve essere controllato?
Il modulo non si avvia	Circuito di alimentazione	Protezioni, raddrizzamento, stabilizzazione della tensione, condensatori e cortocircuiti
Riavvii casuali	Alimentazione o surriscaldamento	Ripple di tensione, condensatori, stabilizzatori, saldature e componenti a semiconduttore
Assenza di comunicazione RS485	Interfaccia di comunicazione	Transceiver, linee A/B, protezioni, terminazione e connettori
Valori errati degli ingressi analogici	Sezione di ingresso	Tensioni di riferimento, circuiti di ingresso, corrosione e correnti di dispersione
Le uscite non rispondono	Driver o relè	Circuiti di comando, elementi di potenza, contatti e connessioni PCB
I guasti si manifestano dopo il riscaldamento	Danno termico	Stabilizzatori, condensatori, semiconduttori e giunti saldati
Funzionamento instabile dopo esposizione all’umidità	Corrosione e riduzione della resistenza di isolamento del PCB	Piste, connettori, depositi, resistenza di isolamento e connessioni tra i circuiti

Assenza di alimentazione, riavvii e funzionamento instabile del modulo

Se il CAREL PCOECU4850 non si avvia o si resetta ciclicamente, la sezione di alimentazione è una delle prime aree da controllare. Prima di applicare la tensione occorre verificare la resistenza delle linee, gli elementi di protezione, i circuiti di raddrizzamento e stabilizzazione e i condensatori.

Dopo un surriscaldamento, i condensatori elettrolitici e gli stabilizzatori di tensione sono particolarmente importanti. Il deterioramento dei loro parametri può causare un ripple di tensione eccessivo, un funzionamento instabile dell’elettronica e problemi che compaiono soltanto dopo il raggiungimento di una determinata temperatura.

Il CAREL PCOECU4850 non comunica tramite RS485

L’assenza di comunicazione RS485 non significa automaticamente che il controllore principale sia danneggiato. Nel modulo di espansione stesso possono guastarsi il transceiver di comunicazione, la protezione contro le sovratensioni, il connettore oppure una parte della pista che conduce alle linee A/B.

In questo caso, la diagnostica del CAREL PCOECU4850 dovrebbe comprendere anche le resistenze associate alla terminazione e alla polarizzazione del bus, oltre al controllo della continuità dei collegamenti. Dopo un guasto dell’impianto HVAC è inoltre opportuno verificare i cavi e gli altri dispositivi collegati alla RS485, perché la causa del problema può trovarsi al di fuori della scheda stessa.

Funzionamento errato degli ingressi e delle uscite I/O

Un guasto della sezione I/O può manifestarsi con mancata risposta a un segnale di ingresso, valori analogici errati oppure mancato comando degli attuatori. Particolarmente insidiosi sono i guasti causati dall’umidità, perché il modulo può continuare a funzionare mentre le misure diventano instabili.

Durante la diagnostica vengono controllate, tra le altre cose, le tensioni di riferimento dei circuiti di misura, i driver di uscita, i relè, gli elementi di isolamento e lo stato delle piste e dei connettori.

In che modo il surriscaldamento e l’umidità danneggiano l’elettronica HVAC?

Umidità, condensa e corrosione del PCB

L’umidità nel controllore HVAC può provocare sia cortocircuiti immediati sia problemi che si sviluppano gradualmente. La condensa e le impurità presenti sulla superficie del PCB favoriscono la corrosione del rame e delle connessioni metalliche. Possono inoltre ridurre la resistenza di isolamento tra piste adiacenti.

Di conseguenza possono comparire correnti di dispersione, disturbi dei segnali ed errori particolarmente evidenti nei circuiti analogici. In caso di esposizione prolungata all’umidità può verificarsi anche la migrazione elettrochimica tra i conduttori.

Per questo motivo, un modulo dopo un allagamento o una forte condensa non dovrebbe essere riacceso dopo una semplice asciugatura superficiale. Prima è necessario ispezionare il PCB e verificare se tra i componenti o sotto di essi siano rimasti prodotti di corrosione.

Surriscaldamento dell’alimentatore e dei componenti elettronici

Il surriscaldamento dell’elettronica HVAC può accelerare il degrado dei condensatori elettrolitici, degli stabilizzatori di tensione, dei semiconduttori e delle connessioni saldate. Il guasto non è sempre visibile a occhio nudo. Un componente può continuare a funzionare a temperatura ambiente, ma perdere le proprie caratteristiche quando si riscalda.

Durante il servizio è quindi importante non solo misurare la tensione, ma anche analizzarne la stabilità, il ripple e la temperatura dei componenti durante il funzionamento. In caso di un precedente guasto del sistema di climatizzazione o ventilazione dell’armadio elettrico, questi test possono rivelare la causa di problemi che una semplice ispezione visiva non evidenzia.

Come viene eseguita la diagnostica del CAREL PCOECU4850?

Una diagnostica professionale dovrebbe essere eseguita per fasi. Ciò consente di limitare il rischio di ulteriori danni al modulo e di stabilire se il guasto riguarda una sola sezione o più aree dell’elettronica contemporaneamente.

Controllo del PCB prima dell’applicazione della tensione

La prima fase consiste nell’ispezione della scheda con ingrandimento. Si cercano tracce di corrosione, depositi, scolorimenti termici, piste danneggiate, componenti surriscaldati e pin dei connettori ossidati.

Dopo un guasto legato all’umidità, richiedono un controllo particolare le aree intorno ai componenti con ridotta distanza tra i terminali e i punti situati vicino ai connettori.

Diagnostica del circuito di alimentazione 24 Vac/Vdc

Prima di applicare nuovamente l’alimentazione, occorre controllare la resistenza delle linee principali ed escludere la presenza di cortocircuiti. Successivamente vengono verificati gli elementi di protezione, i circuiti di raddrizzamento e stabilizzazione e i condensatori.

Durante un avviamento controllato vengono verificate le tensioni presenti dopo i vari stadi dell’alimentatore, la loro stabilità e il ripple, oltre al comportamento termico dei componenti. Una temperatura anomala dello stabilizzatore o di un semiconduttore può indicare un sovraccarico oppure un guasto presente nella parte successiva del circuito.

Diagnostica della comunicazione RS485

Nel circuito CAREL pCOe RS485 devono essere controllati il transceiver di comunicazione, lo stato delle linee A/B, le protezioni contro le sovratensioni, gli elementi di terminazione e polarizzazione e i collegamenti con il connettore.

È importante distinguere tra un guasto della parte elettrica dell’interfaccia e un problema legato alla configurazione dell’intero sistema. Pertanto, dopo la riparazione, la sola presenza delle tensioni sul transceiver non è sufficiente – è necessario verificare l’effettivo scambio di dati.

Test degli ingressi analogici, digitali e delle uscite

La fase successiva consiste nel controllo dei canali utilizzati dall’impianto. Nelle sezioni analogiche vengono verificati, tra le altre cose, i circuiti di ingresso e le tensioni di riferimento. In caso di guasti causati dall’umidità, è necessario prestare particolare attenzione alle correnti di dispersione e all’instabilità delle letture.

Nella sezione di uscita vengono controllati i driver, i relè e gli elementi di isolamento. Se il modulo comandava un carico di tipo induttivo, è importante valutare anche gli elementi di protezione del circuito di uscita.

Test funzionale del modulo dopo la riparazione

La riparazione dell’elettronica non dovrebbe terminare con il semplice avviamento del modulo. Il CAREL PCOECU4850 deve essere controllato durante la comunicazione RS485 e durante il funzionamento dei canali I/O utilizzati.

Un test con carico reale o simulato consente di rilevare guasti che non si manifestano durante le misure statiche di base. Ciò è particolarmente importante dopo un surriscaldamento, quando i parametri dei componenti possono variare con la temperatura.

Riparazione del modulo CAREL PCOECU4850 – quando conviene ripararlo e quando considerare la sostituzione?

Quali componenti del CAREL PCOECU4850 possono essere riparati?

La riparazione del modulo CAREL PCOECU4850 può comprendere sia la sostituzione di un singolo componente sia la rigenerazione di una parte più estesa dell’elettronica. L’entità dell’intervento dipende dal tipo di guasto e dal livello di degrado del PCB.

In pratica, il servizio può comprendere, tra l’altro:

• sostituzione dei componenti danneggiati del circuito di alimentazione,
• sostituzione dei condensatori e degli stabilizzatori di tensione,
• riparazione dell’interfaccia e del transceiver RS485,
• sostituzione degli elementi di protezione del bus di comunicazione,
• riparazione dei driver di uscita,
• sostituzione dei relè,
• riparazione o sostituzione dei connettori corrosi,
• rimozione degli effetti della corrosione,
• riparazione delle connessioni saldate,
• ricostruzione delle piste PCB danneggiate.

La difficoltà maggiore dopo un’esposizione prolungata all’umidità consiste nel determinare fino a che punto si sia sviluppata la corrosione. Un leggero deposito vicino a un connettore può essere relativamente semplice da rimuovere, mentre i danni presenti sotto i circuiti integrati o che interessano numerose piste possono aumentare notevolmente l’entità della riparazione.

Riparare o sostituire il PCOECU4850 – quale soluzione scegliere?

Per la manutenzione, la decisione non dovrebbe basarsi esclusivamente sul prezzo dell’elettronica. Può essere più importante stabilire quale opzione consenta di ripristinare il funzionamento dell’impianto HVAC più rapidamente e in modo più sicuro.

La riparazione è particolarmente consigliabile quando esattamente quella variante della scheda è associata a una specifica configurazione della macchina, la disponibilità di un componente identico è limitata oppure la sostituzione con un’altra versione richiederebbe ulteriori operazioni di configurazione e messa in servizio.

L’acquisto di un altro modulo può essere più ragionevole quando il PCB è ampiamente corroso, sono presenti gravi danni agli strati interni oppure il costo del ripristino dell’elettronica è sproporzionato rispetto al valore di un componente funzionante.

Nel caso delle schede custom, è inoltre necessario prestare attenzione al codice completo del dispositivo e alla revisione del PCB. Un modulo fisicamente simile non significa sempre una configurazione funzionale identica.

Prima di ordinare un secondo modulo, conviene richiedere la diagnostica del PCOECU4850 danneggiato. Ciò consente di confrontare il costo e il tempo della riparazione con l’acquisto di un ricambio e di ridurre il rischio di ordinare una variante incompatibile.

Come ridurre il rischio di un nuovo guasto dell’impianto HVAC?

Una riparazione efficace del modulo non risolverà il problema se nella macchina rimane la causa originaria del guasto. Prima di reinstallare il dispositivo è quindi opportuno verificare le condizioni presenti nell’armadio elettrico e nell’intero impianto.

È necessario controllare in particolare:

• la tensione effettiva di alimentazione del modulo,
• lo stato dell’alimentatore del sistema di automazione,
• la temperatura all’interno dell’armadio elettrico,
• il funzionamento della ventilazione e del raffreddamento dell’armadio,
• la possibilità di formazione di condensa,
• la tenuta dell’involucro e dei pressacavi,
• lo stato dei cavi e della schermatura RS485,
• i connettori esposti all’umidità o all’ossidazione,
• gli attuatori collegati alle uscite del modulo.

Se la causa del guasto è stata una sovratensione, un problema termico oppure l’allagamento dell’intero armadio, si deve considerare la possibilità che sia stato danneggiato più di un componente del sistema di automazione.

Come preparare il CAREL PCOECU4850 per la spedizione al servizio di riparazione?

Per la diagnostica è utile fornire non solo il modulo, ma anche le informazioni di base relative al guasto. Una richiesta di assistenza ben descritta spesso consente di iniziare più rapidamente le misurazioni appropriate.

• Annota la sigla completa CAREL PCOECU4850 e le marcature della revisione visibili sul PCB.
• Descrivi che cosa è accaduto immediatamente prima del guasto.
• Indica se si sono verificati surriscaldamento, allagamento, condensa o un guasto dell’alimentazione.
• Descrivi i sintomi attuali: assenza di comunicazione, assenza di alimentazione, I/O errati, riavvii o altri comportamenti.
• Se il dispositivo è bagnato o sono visibili tracce di condensa, non effettuare ulteriori tentativi di accensione.
• Proteggi l’elettronica da danni meccanici ed elettrostatici durante il trasporto.

Per il servizio sono utili anche informazioni sul fatto che il guasto sia comparso improvvisamente o che in precedenza si fossero già verificati problemi sporadici di comunicazione o di lettura.

Hai bisogno di una riparazione del CAREL PCOECU4850? Contatta RGB Elektronika e inviaci il codice del modulo, le foto e una descrizione dei sintomi. La diagnostica consentirà di determinare l’entità del danno e di decidere se sia più conveniente la riparazione, la rigenerazione o la scelta di una soluzione sostitutiva. —> Richiedi la riparazione
