Come riconoscere un guasto e riparare un Indramat TVD1.3-15-03?

Il modo più semplice per riconoscere un guasto dell’Indramat TVD1.3-15-03 è controllare i LED sul pannello frontale del modulo. I LED verdi indicano che tutto funziona correttamente: l’elettronica è alimentata, la rete è presente, gli azionamenti ricevono tensione e l’intero sistema è pronto. I LED rossi indicano invece il tipo di problema: cortocircuito, sovraccarico in frenatura, surriscaldamento oppure sovratensione. Se il modulo non funziona, le cause più frequenti sono la mancanza di alimentazione, l’assenza di una fase, un guasto in uno degli azionamenti collegati oppure una di queste quattro condizioni di errore.

Un aspetto importante che spesso non viene considerato: il TVD1.3-15-03 non è un azionamento, ma un modulo di alimentazione per un intero gruppo di azionamenti Indramat presenti nella macchina. Il numero 15 nella sigla indica una potenza di 15 kW e non una corrente di 15 A, come si trova talvolta in alcune offerte. Quando il TVD smette di funzionare, tutti gli assi si fermano contemporaneamente – per questo controlliamo sempre non soltanto il modulo, ma anche gli azionamenti, i cavi e i motori collegati.

Chiama: +48 717 500 983

Come riconoscere un guasto Indramat TVD1.3-15-03 – sintomi e diagnostica del modulo di alimentazione degli azionamenti Indramat

Come funziona il modulo di alimentazione Indramat TVD1.3-15-03?

Il TVD1.3-15-03 è un modulo di alimentazione appartenente al sistema di azionamento Indramat, oggi parte di Bosch Rexroth. Viene collegato direttamente a una rete trifase da 400 V e converte la corrente alternata nella tensione continua utilizzata da tutti gli azionamenti degli assi e del mandrino collegati.

Il modulo fornisce una potenza continua di 15 kW e può erogare per brevi periodi valori diverse volte superiori durante l’accelerazione degli assi e dei mandrini. Non restituisce energia alla rete: quando i motori frenano, l’energia in eccesso viene trasformata in calore nella resistenza di frenatura integrata. Per questo le macchine con frenature frequenti e aggressive sottopongono il modulo a un carico particolarmente elevato.

Il TVD alimenta inoltre l’elettronica di tutti gli azionamenti collegati e ne controlla continuamente lo stato. È collegato agli azionamenti tramite un cavo piatto di segnale e all’estremità di questo cavo deve essere installato uno speciale connettore di terminazione. Senza tale connettore, il modulo non inserisce affatto l’alimentazione degli azionamenti – una delle cause meno evidenti per cui “non funziona nulla”.

All’interno del dispositivo si trovano, tra gli altri componenti, un contattore che collega gli azionamenti alla rete, una resistenza di frenatura e un circuito di frenatura di emergenza per i motori. Per funzionare, il modulo richiede inoltre componenti esterni – reattanze e un condensatore, installati separatamente oppure insieme in un modulo NAM. Se uno di questi componenti manca o è collegato in modo errato, il TVD non si avvia oppure segnala un guasto.

Conclusione dal punto di vista dell’assistenza: il TVD funziona come il “cuore” dell’intero sistema di azionamento. Alimenta gli azionamenti, ne controlla lo stato e spegne l’intero sistema quando rileva un problema in qualsiasi punto. Per questo un LED rosso sul TVD non significa sempre che sia guasto il TVD stesso.

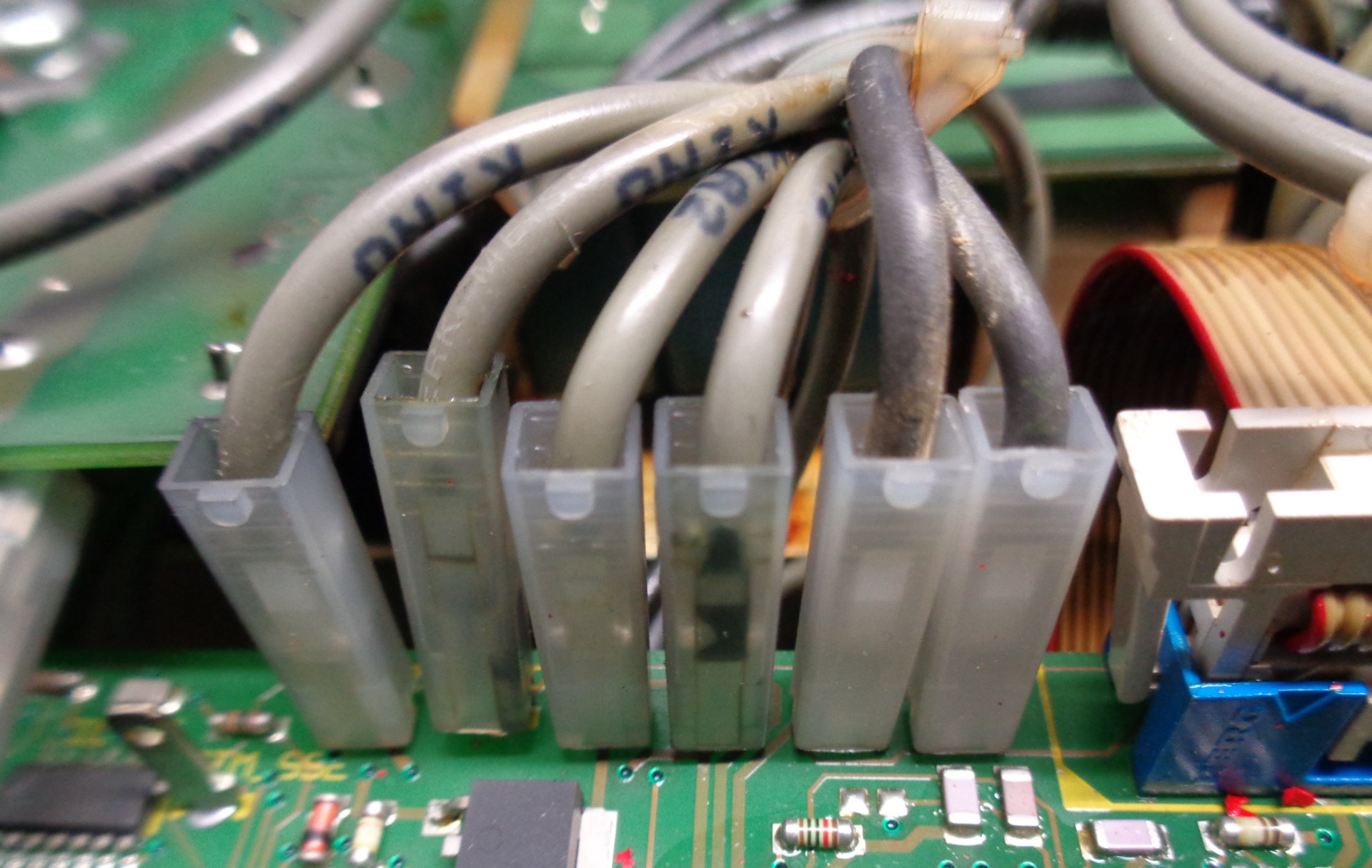

Perché l’Indramat TVD1.3-15-03 non funziona? Sintomi del guasto

Poiché il TVD controlla l’intero sistema di azionamento, lo stesso sintomo può avere cause molto diverse. Il modulo può spegnersi perché è guasto, ma altrettanto spesso perché ha rilevato un cortocircuito in uno degli azionamenti collegati o nel cavo motore. Sostituire il TVD “per prova” può quindi essere un errore costoso: il modulo sostitutivo segnalerà immediatamente lo stesso problema.

Tra i sintomi per i quali conviene richiedere una diagnostica dell’Indramat TVD1.3-15-03 rientrano:

• nessun LED si accende dopo l’avvio della macchina
• il LED verde di pronto Bb1 è spento
• il LED MAINS è spento – problema con l’alimentazione di rete
• il LED POWER è spento – il modulo non alimenta gli azionamenti
• LED rosso I-FAULT – cortocircuito o corrente eccessiva
• LED P-FAULT – sovraccarico durante la frenatura
• LED T-FAULT – surriscaldamento del modulo
• LED U-FAULT – sovratensione
• il pulsante “ON” non produce alcun effetto
• tutti gli assi si fermano contemporaneamente
• gli arresti si verificano soprattutto durante la frenatura
• odore di bruciato o segni di surriscaldamento sui morsetti

Prima di premere RESET, fotografa tutti i LED. Il reset cancella il guasto memorizzato e l’informazione sulla causa scompare. Annota inoltre quando si verifica il problema: durante l’accensione, l’accelerazione, la frenatura oppure dopo un periodo prolungato di funzionamento.

Il modulo non si attiva

Affinché il TVD inserisca l’alimentazione degli azionamenti devono essere soddisfatte tre condizioni: i circuiti di sicurezza della macchina, compreso l’arresto di emergenza, devono essere chiusi; tutti gli azionamenti devono segnalare lo stato di pronto; e l’operatore deve impartire il comando di inserzione. A quel punto il contattore interno del modulo si chiude e la macchina è pronta al funzionamento.

Il segnale più importante è il segnale di pronto Bb1. Se un qualsiasi componente del sistema presenta un problema – azionamento, motore, encoder, cavo di segnale oppure il TVD stesso –, il segnale di pronto scompare e il modulo non consente l’inserzione dell’alimentazione. Un LED verde Bb1 spento significa quindi “esiste un guasto da qualche parte nel sistema”, non necessariamente “il TVD è guasto”.

La diagnostica deve stabilire con precisione dove si trova il problema. Il manuale Indramat consiglia di controllare innanzitutto gli altri LED del TVD, poi i LED sui moduli degli azionamenti e infine il cavo piatto di segnale e il relativo connettore di terminazione.

Se tutto sembra corretto ma il modulo continua a non attivarsi, contattaci prima di bypassare qualsiasi circuito. L’esclusione delle funzioni di sicurezza può impedire alla macchina di frenare correttamente durante un arresto di emergenza.

Cosa significano i LED sul modulo TVD?

Controlla innanzitutto il LED +24V/±15V. Se è verde, l’elettronica è alimentata e le indicazioni degli altri LED possono essere considerate affidabili. Se è spento, la causa più probabile è la mancanza dell’alimentazione elettronica – controlla il fusibile nel quadro – oppure un cortocircuito in uno dei circuiti esterni alimentati dal modulo.

Un LED MAINS spento indica un problema di rete: è intervenuto un fusibile, manca una fase oppure la tensione è troppo bassa. Un LED POWER spento significa che il contattore non si è inserito oppure che esiste un problema nell’alimentazione degli azionamenti – ad esempio una reattanza assente o collegata in modo errato. Più raramente la causa è un raddrizzatore difettoso all’interno del modulo.

L’errore più frequente nell’interpretazione consiste nel valutare i LED rossi quando il LED verde +24V/±15V non è acceso. Il produttore specifica chiaramente che in questa situazione le indicazioni non sono affidabili. È inoltre importante distinguere il lampeggio dall’accensione continua – un LED lampeggiante indica generalmente un avviso, mentre un LED acceso in modo continuo indica un arresto.

LED rosso I-FAULT – cortocircuito

Un LED rosso I-FAULT significa che il modulo si è spento a causa di una corrente eccessiva. Nella maggior parte dei casi la causa non è il TVD stesso, ma uno degli azionamenti collegati, un cavo motore danneggiato oppure un cortocircuito nel motore. Più raramente il cortocircuito si trova all’interno del modulo.

Se I-FAULT lampeggia, il modulo è stato inserito nonostante la presenza di un cortocircuito da qualche parte nel sistema. Non tentare ripetutamente di riavviare la macchina in queste condizioni – ogni nuovo tentativo può aggravare il danno.

Un modo semplice per individuare la causa consiste nello scollegare gli azionamenti dal modulo e controllarli uno alla volta. Se l’errore scompare, il problema riguarda un azionamento, il cavo o il motore. Se rimane, il TVD stesso richiede una riparazione. Installare un nuovo modulo senza eliminare il cortocircuito nell’azionamento porterà semplicemente a un nuovo guasto.

Sovraccarico in frenatura, surriscaldamento e sovratensione

Quando i motori frenano, restituiscono energia che il TVD deve dissipare sotto forma di calore nella resistenza di frenatura. Se gli assi frenano troppo spesso o troppo bruscamente, la resistenza non riesce a dissipare l’energia abbastanza rapidamente e si accende il LED P-FAULT. Il lampeggio indica un avviso, mentre l’accensione continua indica un arresto.

Il LED T-FAULT indica surriscaldamento. Quando lampeggia, il modulo si spegne dopo circa 30 secondi. La causa può essere un sovraccarico, ma molto spesso è una temperatura troppo elevata nel quadro oppure un flusso d’aria insufficiente. Il LED U-FAULT indica una sovratensione – è intervenuta la protezione interna e non può essere cancellata con il pulsante RESET.

Con P-FAULT e T-FAULT spesso è sufficiente modificare le condizioni operative: ridurre la velocità oppure allungare il ciclo macchina e migliorare la ventilazione del quadro. Con U-FAULT è necessario controllare la tensione di rete, ma il modulo deve comunque essere inviato in assistenza.

Come si svolge la diagnostica rapida dell’Indramat TVD1.3-15-03?

Una corretta diagnostica del TVD1.3-15-03 non consiste soltanto nella lettura dei LED. Controlliamo in sequenza l’alimentazione, i componenti che lavorano insieme al modulo, i circuiti di frenatura e monitoraggio e le condizioni operative – sempre considerando anche gli azionamenti collegati.

Alimentazione di rete ed elettronica

Iniziamo dall’alimentazione di rete: sono presenti tutte e tre le fasi, la tensione è corretta e ci sono brevi interruzioni? Il modulo tollera soltanto interruzioni molto brevi – interruzioni più lunghe provocano lo spegnimento. Controlliamo inoltre fusibili e cavi di alimentazione.

Successivamente misuriamo le tensioni con cui il TVD alimenta l’elettronica degli azionamenti – prima con gli azionamenti collegati e poi senza di essi. Questo permette di capire se il problema è interno al modulo oppure riguarda uno degli azionamenti collegati.

Reattanze, condensatore e collegamenti

Il TVD lavora con reattanze esterne e un condensatore. Il produttore sottolinea che questi componenti devono essere sempre collegati – senza di essi il modulo non funziona correttamente oppure non funziona affatto. Controlliamo il loro stato e i relativi collegamenti, oltre alle sbarre che collegano il TVD agli azionamenti.

Controlliamo inoltre eventuali componenti aggiuntivi presenti nella macchina, come una resistenza di frenatura esterna o condensatori supplementari. Componenti dimensionati in modo errato possono danneggiare il modulo.

Contattore, frenatura e monitoraggio degli azionamenti

Il TVD “interroga” continuamente tutti gli azionamenti per verificare che funzionino correttamente. Solo quando ogni azionamento e il modulo stesso segnalano uno stato corretto viene consentita l’attivazione dell’alimentazione. Il modulo è inoltre responsabile del comportamento della macchina durante la frenatura in caso di arresto di emergenza o interruzione della rete.

Il modulo invia segnali di avviso al sistema di controllo della macchina – ad esempio in caso di mancanza rete, sovraccarico della resistenza di frenatura o aumento della temperatura. Se il sistema di controllo utilizza questi segnali, la macchina può reagire prima che il TVD si spenga automaticamente.

Ogni elemento ha un compito specifico: il contattore scollega gli azionamenti dalla rete, la resistenza di frenatura assorbe energia e il circuito di frenatura di emergenza arresta i motori se l’elettronica degli azionamenti si guasta.

Un guasto in quest’area può impedire al modulo di attivarsi, causare uno spegnimento improvviso durante la frenatura oppure far reagire la macchina in modo errato a un arresto di emergenza.

Non modificare ponticelli e collegamenti nei circuiti di controllo del TVD per tentativi. Alcuni di essi determinano se gli azionamenti ricevono l’informazione di mancanza rete o di guasto e se vengono portati in arresto in modo sicuro.

Sovraccarico, temperatura e condizioni operative

Il TVD può gestire brevi sovraccarichi durante l’accelerazione, ma presenta limiti precisi. Se la macchina è stata resa più veloce oppure sono stati aggiunti azionamenti più potenti, il modulo può iniziare a spegnersi anche se tecnicamente è efficiente.

Il modulo funziona a piena potenza fino a 45°C. Oltre questa temperatura perde parte della potenza disponibile e sopra i 55°C non dovrebbe essere utilizzato. Deve essere installato in un quadro chiuso, pulito e asciutto – polvere conduttiva e umidità rappresentano rischi importanti.

È importante anche lo spazio libero intorno al modulo. L’aria deve poter circolare liberamente sopra e sotto il dispositivo e sopra la resistenza di frenatura non devono essere posati cavi o canaline – la resistenza rimane calda anche dopo lo spegnimento della macchina.

Conclusione: un surriscaldamento o uno spegnimento durante la frenatura non significa sempre che il modulo sia guasto. Spesso la causa è il modo in cui viene utilizzata la macchina, una ventilazione insufficiente o una temperatura eccessiva nel quadro – problemi che possono essere corretti senza riparare il modulo.

Perché targhetta e cablaggio sono importanti durante la riparazione del TVD?

Il TVD1.3-15-03 non contiene un programma o un set di parametri da salvare, ma la sua “configurazione” dipende dal cablaggio: ponticelli, cavi di comando e componenti associati. Il produttore raccomanda di sostituirlo esclusivamente con un modulo dello stesso tipo, verificato attraverso la targhetta.

Prima della riparazione o della sostituzione conviene documentare:

• la sigla completa riportata sulla targhetta, compresi eventuali suffissi come /S100
• numero di serie e data di produzione
• foto di tutti i collegamenti e ponticelli sul modulo
• quali componenti lavorano con il TVD, ad esempio modulo NAM, reattanze e condensatore
• come è collegato il cavo piatto di segnale e dove si trova il connettore di terminazione
• stato dei LED prima del reset

I moduli TVD sono disponibili in due potenze: 7,5 kW e 15 kW. Ogni versione utilizza componenti associati differenti, quindi sostituire una versione con l’altra senza controllare l’intero sistema può provocare sovraccarichi.

Sono inoltre disponibili versioni con suffissi come /S100 o /S007. Quando acquisti un ricambio, confronta sempre la sigla completa con quella riportata sulla targhetta – la sola indicazione “TVD1.3-15-03” non è sufficiente.

Dove riparare Indramat TVD1.3-15-03 – diagnostica rapida, riparazione o sostituzione?

Dove ottenere rapidamente un preventivo per la riparazione dell’Indramat TVD1.3-15-03 e quando conviene l’assistenza in loco?

Il modo più rapido per ottenere un preventivo di riparazione è inviare subito una foto dei LED, una foto della targhetta e una breve descrizione di quando si verifica il problema. L’assistenza in loco è particolarmente utile quando la macchina è ferma e non è chiaro se la causa riguardi il TVD, uno degli azionamenti, un cavo oppure l’alimentazione.

Sul posto, il tecnico può controllare l’alimentazione di rete, scollegare gli azionamenti uno alla volta e verificare collegamenti e componenti associati. In molti casi è già possibile stabilire in questa fase se il TVD deve essere inviato in officina oppure se il guasto effettivo si trova altrove.

L’assistenza in loco è particolarmente indicata quando:

• il modulo non si attiva e i LED non indicano chiaramente la causa
• il guasto ritorna anche dopo la sostituzione di un azionamento
• gli arresti si verificano durante il normale funzionamento della macchina
• il LED U-FAULT si accende dopo disturbi della rete
• la macchina frena in modo errato durante un arresto di emergenza
• il modulo deve essere sostituito ma manca la documentazione del cablaggio
• stai pianificando un’ispezione di un quadro con azionamenti Indramat

Chiamaci prima di sostituire moduli per tentativi o bypassare circuiti – queste prove rendono più difficile individuare la vera causa e possono disattivare le funzioni di sicurezza della macchina.

Come riparare un Indramat TVD1.3-15-03 – riparazione o sostituzione?

Il manuale Indramat prevede la sostituzione rapida del modulo difettoso con un’unità funzionante dello stesso tipo – è il modo più veloce per riavviare la macchina quando è disponibile un ricambio. Tuttavia un modulo guasto non deve essere necessariamente eliminato: la maggior parte dei guasti può essere riparata in un centro assistenza specializzato.

Riparare il proprio modulo presenta diversi vantaggi: sai con certezza che è compatibile con la macchina, ne conosci la storia e puoi sostituire preventivamente i componenti già usurati prima che provochino un nuovo fermo.

Un ricambio usato può essere disponibile rapidamente, ma non conosci il suo reale stato né per quanto tempo sia rimasto immagazzinato. Sul mercato sono disponibili anche moduli descritti come revisionati e testati – il loro stato dovrebbe sempre essere verificato prima dell’installazione.

Prima dell’acquisto confronta la sigla completa con quella riportata sulla targhetta del vecchio modulo e richiedi una prova sotto carico.

Quando considerare la modernizzazione degli azionamenti Indramat?

La modernizzazione è consigliabile quando i guasti si ripetono, i ricambi diventano sempre più difficili da reperire e la macchina deve rimanere in servizio ancora per molti anni – oppure quando sono necessarie nuove funzioni che il vecchio sistema non può offrire.

Non si tratta semplicemente di sostituire un singolo modulo. TVD, azionamenti, motori e sistema di controllo della macchina costituiscono un unico sistema, quindi una modernizzazione richiede l’analisi dell’intera architettura di azionamento.

Nel confronto tra le possibili soluzioni considera:

• costo e tempo necessari per riparare il modulo esistente
• disponibilità di moduli sostitutivi
• compatibilità dei motori esistenti con il nuovo sistema
• entità delle modifiche necessarie nel sistema di controllo della macchina
• tempo di messa in servizio e rischio di ulteriori fermi
• per quanto tempo la macchina dovrà rimanere ancora in esercizio

La decisione dovrebbe basarsi sul costo totale e non soltanto sul prezzo del modulo. Occorre considerare anche il fermo macchina, la messa in servizio e il rischio di un nuovo guasto.

Cosa preparare prima della diagnostica rapida dell’Indramat TVD1.3-15-03?

Più informazioni fornisci fin dall’inizio, più rapidamente possiamo preparare un preventivo di riparazione e i componenti necessari. In alcuni casi il problema può essere già ristretto durante una telefonata.

Prepara:

• una foto della targhetta del modulo
• una foto di tutti i LED prima del reset
• una descrizione di quando si verifica il problema
• informazioni sul fatto che il guasto scompaia dopo il reset e su quanto rapidamente ritorni
• foto dei LED sugli azionamenti collegati al TVD
• informazioni su eventuali modifiche recenti alla macchina
• informazioni sull’alimentazione, comprese eventuali interruzioni o sovratensioni
• temperatura nel quadro e stato della ventilazione
• tipo di macchina e numero di assi
• foto del cablaggio del modulo

Sicurezza: nel modulo e negli azionamenti sono presenti tensioni fino a 700 V. Prima di qualsiasi intervento, disinserisci e metti in sicurezza l’alimentazione, attendi circa 5 minuti per la scarica e verifica con uno strumento l’assenza di tensione. Gli assi verticali devono essere messi in sicurezza contro la caduta. Gli interventi sul modulo devono essere eseguiti esclusivamente da personale adeguatamente qualificato.

Come ridurre il rischio di un nuovo fermo?

Mantieni il quadro in buone condizioni: tieni la temperatura sotto i 45°C, assicurati che l’ambiente sia pulito e asciutto e non ostruire le aperture di ventilazione del modulo. Se il sistema di controllo della macchina utilizza i segnali di avviso del TVD relativi alla temperatura o al sovraccarico in frenatura, la macchina può reagire prima che il modulo si spenga.

Controlla l’alimentazione e i collegamenti: tutti i componenti richiesti dal modulo devono essere collegati e i dispositivi di protezione devono essere dimensionati secondo la documentazione. Nei sistemi senza punto neutro collegato a terra, il produttore raccomanda un trasformatore di isolamento per proteggere il modulo dalle sovratensioni.

Preparati inoltre ai guasti futuri: fotografa il cablaggio, mantieni un modulo sostitutivo testato per le macchine critiche e pianifica la modernizzazione degli azionamenti più vecchi. I moduli Indramat inutilizzati presenti nel tuo magazzino possono inoltre essere valutati da noi – effettuiamo anche il loro acquisto.
