Rigenerazione del ventilatore EBM PAPST W2D250-CI14-09. Come riconoscere un guasto e ripristinarne il corretto funzionamento?KOPIA

La rigenerazione dell’EBM PAPST W2D250-CI14-09 dovrebbe iniziare con un’accurata diagnostica dei componenti elettrici e meccanici. Rumore, vibrazioni eccessive, mancato avviamento, riduzione delle prestazioni di raffreddamento o surriscaldamento del motore non significano automaticamente che sia necessario sostituire l’intero ventilatore. Le cause possono includere, tra l’altro, la perdita di una fase, un collegamento errato degli avvolgimenti, una girante sporca o sbilanciata, l’usura dei cuscinetti oppure il blocco meccanico del gruppo rotante. Solo dopo aver verificato questi elementi è possibile valutare se la riparazione del W2D250-CI14-09 sia tecnicamente ed economicamente giustificata.

Questo è particolarmente importante negli stabilimenti produttivi, dove il ventilatore è responsabile del raffreddamento di una macchina, di un quadro elettrico, di un sistema di azionamento o di un altro componente. Una riduzione del flusso d’aria può inizialmente passare inosservata, ma può provocare un aumento della temperatura di altri dispositivi, ulteriori allarmi e, di conseguenza, un arresto della produzione.

Chiama: +48 717 500 983

Guasto dell’EBM PAPST W2D250-CI14-09 – sintomi, cause e diagnostica

Quali sono i parametri del ventilatore EBM PAPST W2D250-CI14-09?

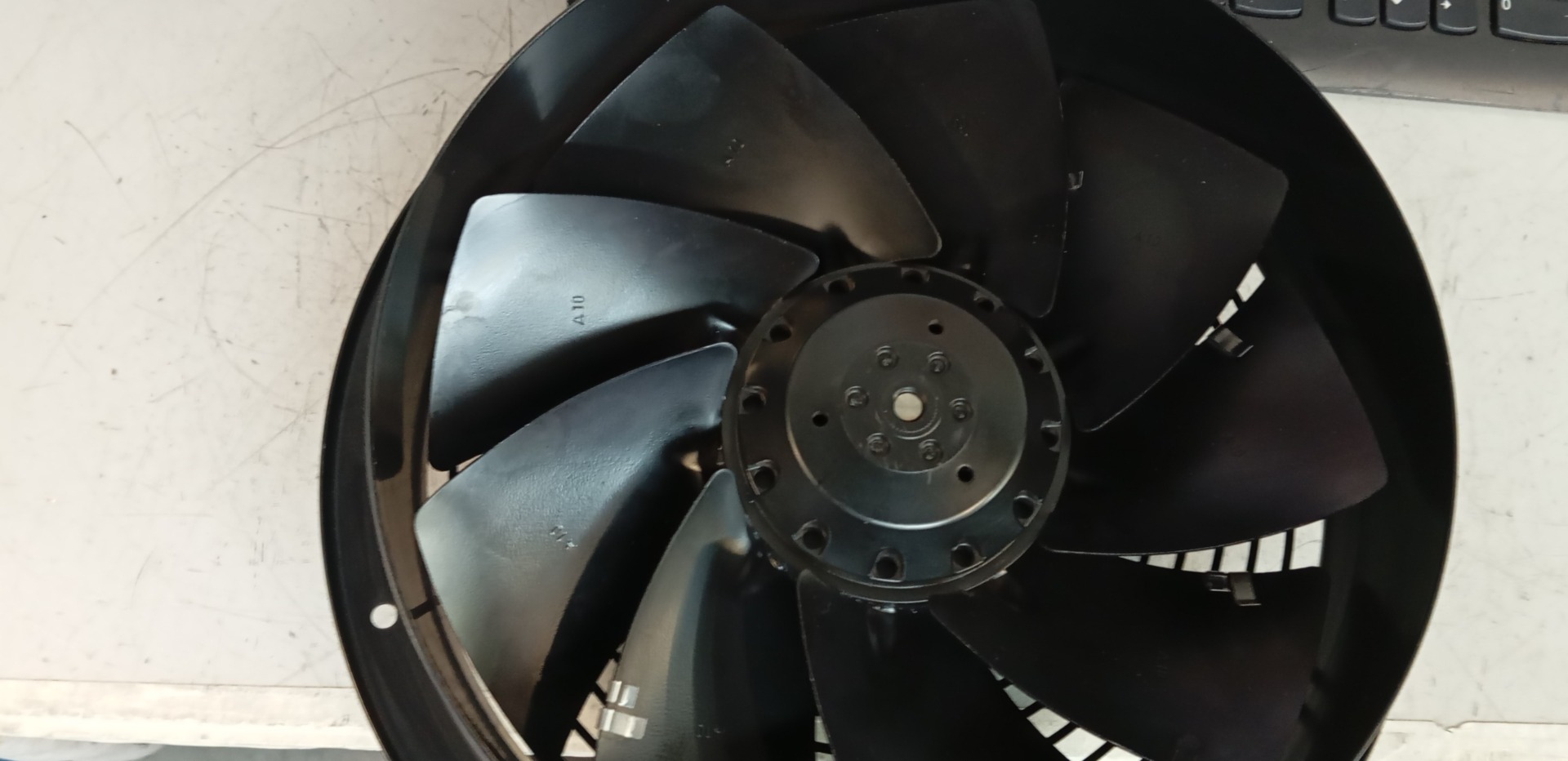

L’EBM PAPST W2D250-CI14-09 è un ventilatore assiale industriale trifase con un diametro di 250 mm. La struttura utilizza un motore M2D068-CF e una girante a nove pale. Il dispositivo è progettato per il servizio continuo S1 e utilizza cuscinetti a sfere.

Parametro	Valore
Modello	EBM PAPST W2D250-CI14-09
Motore	M2D068-CF
Tipo	ventilatore assiale, trifase
Diametro	250 mm
Numero di pale	9
400 V AC / 50 Hz	collegamento Y, 2460 giri/min, 110 W, 0,19 A
230 V AC / 50 Hz	collegamento Δ, 2460 giri/min, 110 W, 0,33 A
Modalità di funzionamento	S1
Cuscinetti	a sfere
Classe di isolamento	F
Grado di protezione	IP44
Temperatura ambiente per 400 V / 50 Hz	da -25 a +80°C

I parametri sono importanti anche durante la diagnostica. I valori di corrente, il tipo di collegamento degli avvolgimenti e il comportamento del motore sotto carico consentono di distinguere un problema meccanico da un’anomalia dell’alimentazione o del motore stesso.

Come riconoscere un guasto del W2D250-CI14-09?

Un guasto del W2D250-CI14-09 spesso si sviluppa gradualmente. Il ventilatore può continuare a funzionare, ma generare più rumore, vibrazioni o un flusso d’aria inferiore. Per il reparto manutenzione si tratta di segnali che non dovrebbero essere ignorati.

Sintomo	Possibili cause	Azione consigliata
Funzionamento rumoroso	cuscinetti, sporco, sbilanciamento, danno meccanico	controllo della girante, dei cuscinetti e del fissaggio
Forti vibrazioni	sporco distribuito in modo irregolare, sbilanciamento, pala danneggiata, giochi	pulizia e controllo dell’equilibratura
Il ventilatore non si avvia	mancanza di una fase, problema di collegamento, cavo danneggiato, blocco meccanico o motore guasto	diagnostica elettrica e meccanica
Raffreddamento insufficiente	riduzione della velocità, girante sporca, senso di rotazione errato, flusso limitato	controllo dei parametri di funzionamento e del percorso dell’aria
Surriscaldamento eccessivo del motore	sovraccarico, problema di alimentazione, sporco, raffreddamento insufficiente	misurazione dei parametri e controllo meccanico
Intervento della protezione motore	sovraccarico, asimmetria dell’alimentazione, girante bloccata o problema agli avvolgimenti	non riavviare ripetutamente senza aver individuato la causa

Le vibrazioni sono particolarmente importanti. Lo sporco che si deposita in modo irregolare sulle pale modifica la distribuzione della massa della girante. Aumentano così i carichi sui cuscinetti e il funzionamento prolungato in queste condizioni può accelerare l’usura meccanica del ventilatore.

Diagnostica del W2D250-CI14-09 – cosa bisogna controllare?

Una diagnostica professionale del W2D250-CI14-09 dovrebbe comprendere sia il sistema di alimentazione sia i componenti meccanici. Nel caso di un dispositivo che funziona con tensione trifase, gli interventi elettrici devono essere eseguiti esclusivamente da personale adeguatamente qualificato, dopo aver correttamente messo in sicurezza la macchina contro l’avviamento accidentale.

Alimentazione 400 V e collegamento stella/triangolo

La variante 400 V AC / 50 Hz funziona con collegamento a stella e assorbe nominalmente circa 0,19 A. Per 230 V AC / 50 Hz è previsto il collegamento a triangolo, con una corrente nominale di circa 0,33 A. Un collegamento errato degli avvolgimenti rispetto alla tensione di alimentazione può causare un funzionamento anomalo o un sovraccarico del motore.

Durante il controllo è necessario verificare la completezza dell’alimentazione trifase, lo stato dei morsetti, dei cavi e del conduttore di protezione PE. Occorre inoltre controllare che la protezione motore sia stata dimensionata correttamente. Il W2D250-CI14-09 non dispone di una protezione automatica contro il surriscaldamento, pertanto una protezione esterna adeguata è particolarmente importante.

Girante, pale e contaminazioni che causano vibrazioni

Dopo aver scollegato e messo in sicurezza il dispositivo, occorre valutare lo stato della girante a nove pale. Sporco, deformazione di una pala, tracce di contatto con l’alloggiamento o corpi estranei possono causare una rotazione irregolare e un aumento delle vibrazioni.

In molti casi, la sola pulizia può migliorare la regolarità di funzionamento. Deve tuttavia essere eseguita senza danneggiare gli elementi responsabili dell’equilibratura di fabbrica della girante. Non si dovrebbe inoltre tentare di raddrizzare o modificare gli elementi rotanti senza una preventiva valutazione tecnica.

Cuscinetti e motore M2D068-CF

Rumori insoliti, sfregamenti, aumento delle vibrazioni o gioco percepibile possono indicare un problema ai cuscinetti. Il modello utilizza cuscinetti a sfere con lubrificazione prevista per l’intera durata di esercizio. La durata di progetto della lubrificazione è di circa 40.000 ore, ma il tempo effettivo di funzionamento dipende dalla temperatura, dalla velocità di rotazione e dalle condizioni ambientali.

La riparazione del motore M2D068-CF non dovrebbe quindi consistere esclusivamente nella sostituzione automatica dei cuscinetti. Prima è necessario valutare lo stato dell’intero gruppo, poiché la fonte delle vibrazioni può essere anche uno sbilanciamento, un danno alla girante oppure un problema derivante dal montaggio nella macchina.

Prova funzionale dopo la diagnostica

Dopo aver eseguito gli interventi di assistenza consentiti, occorre verificare il corretto avviamento, il senso di rotazione, la stabilità di funzionamento, il livello di rumore e vibrazioni e l’assorbimento di corrente. Se il ventilatore continua a funzionare in modo irregolare, la causa non deve essere mascherata con ulteriori tentativi di avviamento. È necessaria un’ulteriore diagnostica o una decisione sulla sostituzione del dispositivo.

Rigenerazione del W2D250-CI14-09 – riparazione, equilibratura o sostituzione del ventilatore?

Pulizia ed equilibratura del ventilatore EBM PAPST

La prima fase della rigenerazione di un ventilatore sporco dovrebbe consistere in un’accurata pulizia della girante e dell’alloggiamento. Il metodo preferito è la pulizia a secco. Non utilizzare idropulitrici ad alta pressione né prodotti aggressivi a base di acidi, alcali o solventi, poiché l’umidità e le sostanze chimiche possono danneggiare i componenti del motore e i collegamenti elettrici.

Se dopo la pulizia le vibrazioni persistono, può essere necessario controllare l’equilibratura. L’equilibratura del ventilatore EBM PAPST dovrebbe essere preceduta da una valutazione dello stato delle pale, dei collegamenti e degli elementi rotanti. La sola equilibratura non risolverà il problema se la causa è un danno meccanico o un’usura avanzata dei cuscinetti.

È possibile sostituire i cuscinetti del W2D250-CI14-09?

La frase sostituzione cuscinetti W2D250-CI14-09 compare spesso quando un ventilatore inizia a funzionare rumorosamente. Ciò non significa tuttavia che i cuscinetti debbano essere sostituiti automaticamente in ogni esemplare.

Il produttore considera i cuscinetti utilizzati esenti da manutenzione e prevede una lubrificazione per l’intera durata di esercizio. La documentazione limita inoltre l’esecuzione di riparazioni sugli elementi portanti e rotanti. Per questo motivo, un servizio professionale dovrebbe innanzitutto determinare il tipo di danno e valutare se l’intervento sullo specifico esemplare sia tecnicamente consentito e sicuro.

Se il danno riguarda un gruppo la cui rigenerazione potrebbe ridurre la sicurezza o la durata di funzionamento, l’acquisto di un ventilatore completo può rappresentare una soluzione più razionale.

Quando conviene rigenerare un ventilatore industriale?

La rigenerazione di un ventilatore industriale è particolarmente consigliabile quando il problema può essere eliminato senza compromettere la sicurezza del gruppo rotante e il ventilatore è difficile da reperire oppure la sua sostituzione comporterebbe un fermo prolungato.

L’ambito dell’assistenza può – a seconda dei risultati della diagnostica e della struttura del dispositivo – comprendere:

• pulizia della girante e dell’alloggiamento,
• eliminazione della causa del blocco meccanico,
• controllo dei collegamenti elettrici e della morsettiera,
• controllo dei cavi e del collegamento PE,
• controllo del collegamento stella/triangolo,
• valutazione dello stato del motore M2D068-CF,
• controllo dei cuscinetti, dei giochi e del livello di rumore,
• controllo dell’equilibratura della girante,
• test elettrici e funzionali dopo l’esecuzione degli interventi.

L’obiettivo principale non dovrebbe essere eseguire il maggior numero possibile di interventi di assistenza, ma ripristinare in sicurezza i parametri necessari al funzionamento della macchina.

Quando è meglio acquistare un W2D250-CI14-09 o scegliere un modello sostitutivo?

La sostituzione può essere più giustificata in caso di gravi danni alla girante, corrosione degli elementi portanti, sbilanciamento permanente, danni la cui riparazione non è consentita dal produttore oppure quando il costo della rigenerazione diventa simile al prezzo di un dispositivo funzionante.

Situazione	Rigenerazione	Sostituzione
Sporco che provoca vibrazioni	spesso conviene iniziare dall’assistenza	di solito non è la prima scelta
Problema di collegamento o dei cavi	la diagnostica può indicare la possibilità di riparazione	a seconda dell’entità del danno
Rumore dei cuscinetti	richiede una valutazione individuale	può essere l’opzione più sicura
Elemento rotante danneggiato	possibilità di intervento limitata	spesso la soluzione preferita
Fermo urgente e lunghi tempi di attesa per un nuovo dispositivo	conviene verificare rapidamente la possibilità di riparazione	un esemplare funzionante disponibile a magazzino può ridurre il fermo

Nella scelta di un modello sostitutivo non bisogna considerare esclusivamente il diametro di 250 mm e la tensione. È necessario confrontare il tipo di alimentazione, la frequenza, la velocità di rotazione, l’assorbimento di corrente, il senso del flusso e della rotazione, il tipo di montaggio, il raffreddamento richiesto, il grado di protezione e le condizioni di temperatura.

Se un W2D250-CI14-09 identico è difficile da reperire, conviene verificare parallelamente la possibilità di acquistare un esemplare nuovo, usato o ricondizionato e la possibilità di utilizzare una soluzione compatibile. Su una macchina più datata si può anche valutare la modernizzazione del sistema di raffreddamento, purché la modifica sia preceduta da un’analisi dei parametri dell’impianto.

Perché non conviene rimandare un guasto del ventilatore?

Un ventilatore guasto è spesso un componente molto meno costoso rispetto ai dispositivi che deve proteggere dal surriscaldamento. Un raffreddamento insufficiente può influire su inverter, servoazionamenti, alimentatori, elettronica di controllo e altri componenti presenti nella macchina o nel quadro.

Per il reparto manutenzione ciò significa una relazione semplice: alcune ore di diagnostica del ventilatore possono essere molto meno costose rispetto a un guasto del sistema di azionamento associato a molte ore o diversi giorni di fermo produzione.

Non conviene inoltre ripristinare ripetutamente la protezione motore se il dispositivo continua a farla intervenire. Si tratta di un sintomo che richiede l’individuazione della causa, non di un problema da risolvere con ulteriori tentativi di avviamento.

Assistenza EBM PAPST – come preparare il dispositivo per la diagnostica?

Per accelerare la gestione della richiesta, è consigliabile fornire al servizio assistenza informazioni il più possibile precise:

• la sigla completa EBM PAPST W2D250-CI14-09,
• una foto della targhetta identificativa,
• una descrizione dei sintomi e del momento in cui si è verificato il guasto,
• l’informazione se il ventilatore si avvia,
• informazioni sulla presenza di rumori o vibrazioni,
• le condizioni di funzionamento del dispositivo,
• il termine entro il quale la macchina deve riprendere la produzione.

Su questa base, il servizio può pianificare la diagnostica e confrontare le soluzioni disponibili: riparazione, rigenerazione, acquisto di un dispositivo funzionante oppure – quando giustificato – modernizzazione del sistema. Ciò consente di prendere una decisione sulla base del costo complessivo del fermo e non esclusivamente del prezzo del singolo ventilatore.

RGB Elektronika si occupa di apparecchiature per l’automazione e l’elettronica industriale nell’ambito della diagnostica, riparazione, vendita e acquisto. Nel caso del W2D250-CI14-09 conviene iniziare dalla verifica dello stato del dispositivo e della disponibilità di una soluzione che consenta di rimettere la macchina in funzione nel modo più rapido e sicuro possibile.

Hai un EBM PAPST W2D250-CI14-09 guasto? Invia il ventilatore per la diagnostica. Dopo la valutazione dello stato tecnico sarà possibile determinare se è più conveniente la rigenerazione, la riparazione o la sostituzione con un dispositivo funzionante. –> Richiedi la riparazione
