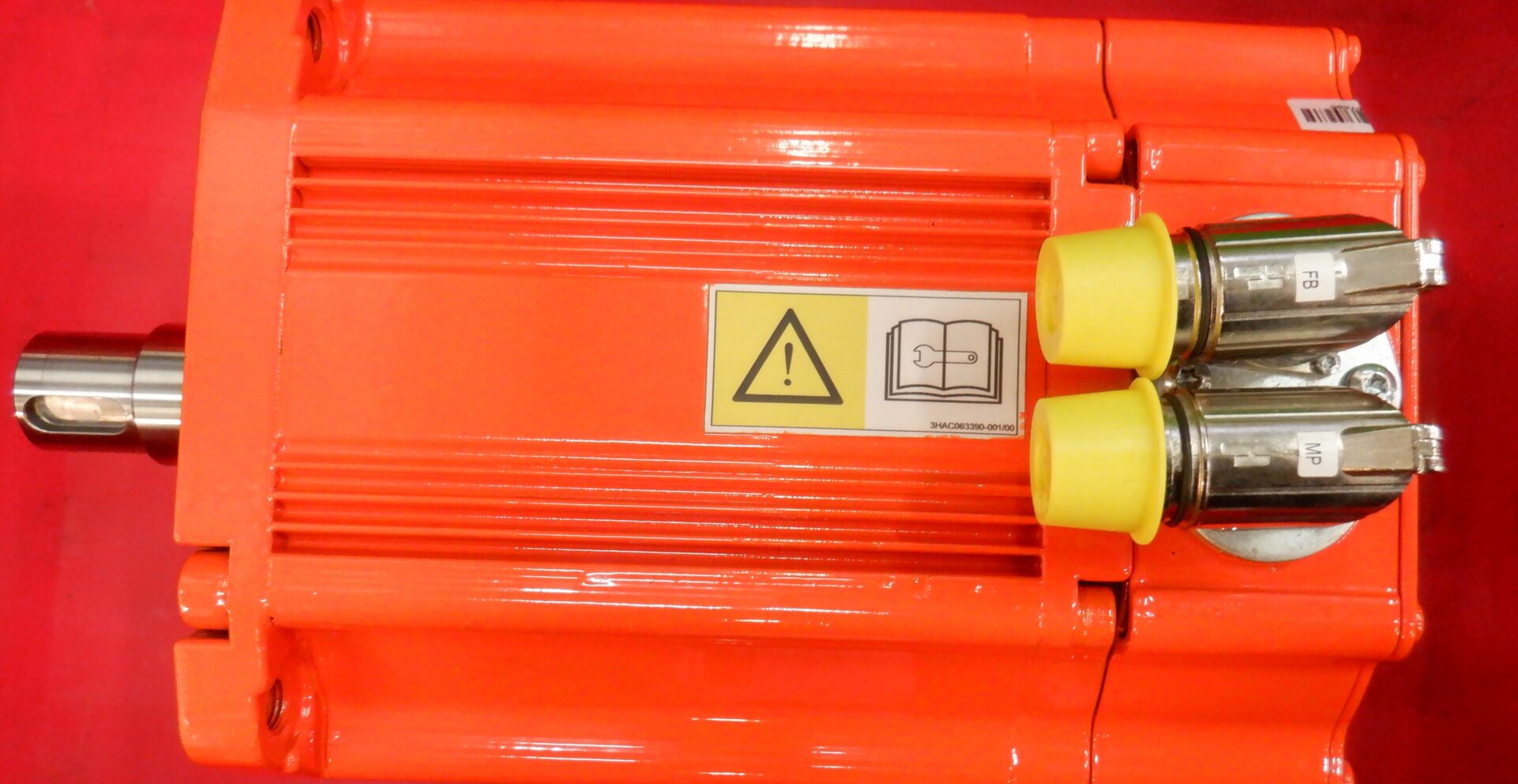

Quando il servomotore ABB 3HAC040409-001 richiede una diagnostica? Motore del robot ABB

Il servomotore ABB 3HAC040409-001 richiede una diagnostica quando il robot ABB inizia a funzionare in modo instabile, perde precisione di posizionamento, presenta strappi su un asse, genera vibrazioni eccessive, emette rumori insoliti o segnala errori asse ricorrenti. In queste situazioni, il problema può riguardare il motore del robot ABB stesso, ma anche il freno, gli avvolgimenti, i cuscinetti, i cavi, i connettori, il sistema di feedback, il modulo di azionamento oppure la meccanica dell’asse. Per questo motivo, prima di sostituire il servomotore, vale la pena eseguire una diagnostica completa che consenta di individuare la reale causa del guasto.

Nella robotica industriale, anche una piccola variazione nel comportamento dell’asse può essere il segnale di un danno in fase di sviluppo. Questo riguarda soprattutto le applicazioni in cui il robot ABB lavora con elevata dinamica, cicli ripetibili, tempi ciclo brevi o un elevato carico meccanico. Se il servomotore ABB inizia a comportarsi diversamente rispetto a prima, non deve essere trattato soltanto come un errore temporaneo del controllore.

La diagnostica del servomotore ABB è importante non solo per il motore stesso, ma anche per la sicurezza del processo, la ripetibilità della produzione e la protezione degli altri elementi del sistema di azionamento. Continuare a lavorare con un motore danneggiato può portare al sovraccarico del modulo di azionamento, al danneggiamento dei cavi, al peggioramento della precisione di movimento del robot o all’arresto della postazione di produzione.

Hai un problema con il servomotore ABB 3HAC040409-001, errori asse o funzionamento instabile del robot? Affida la diagnostica e la riparazione ABB a RGB Elektronika. Verificheremo se la causa del guasto è il motore del robot ABB, il freno, il sistema di feedback, i cavi, il modulo di azionamento o la meccanica dell’asse.

Chiama: +48 717 500 983

Come riconoscere che il servomotore ABB 3HAC040409-001 richiede una diagnostica?

Quali sintomi nel funzionamento del robot ABB indicano un problema con il servomotore?

Il motivo più frequente per inviare il servomotore ABB 3HAC040409-001 in diagnostica sono i cambiamenti nel comportamento dell’asse del robot. Nella pratica della manutenzione, non sempre si vede subito un guasto evidente. Spesso i primi sintomi sono di breve durata, compaiono sotto carico oppure solo dopo il riscaldamento del robot.

Tra i sintomi da non ignorare rientrano:

• movimento instabile dell’asse, soprattutto durante accelerazione, frenata o cambio di direzione,
• perdita di precisione di posizionamento, visibile come deviazioni nella ripetibilità del movimento,
• strappi dell’asse durante il ciclo automatico o i movimenti manuali,
• vibrazioni eccessive trasmesse al braccio del robot, all’utensile o al pezzo,
• rumori insoliti dalla zona del motore, come sfregamento, ronzio, battiti o rumore variabile durante il funzionamento,
• riscaldamento dell’asse o della carcassa del motore superiore rispetto alle condizioni normali,
• problemi nel mantenimento della posizione, soprattutto dopo l’arresto dell’asse o durante il funzionamento con il freno,
• allarmi ricorrenti dopo il reset del controllore del robot ABB.

Questi sintomi possono indicare un problema all’avvolgimento, alla resistenza di isolamento, al freno, al sistema di cuscinetti, ai cavi motore, ai connettori o al sistema di feedback. A seconda della versione e della configurazione dell’asse, la causa del problema può essere anche il resolver, l’encoder oppure la meccanica di trasmissione dell’azionamento.

Quali errori del controllore ABB possono indicare un guasto dell’asse o del motore?

Conviene eseguire la diagnostica anche quando il controllore del robot ABB segnala messaggi ricorrenti legati all’asse, al sovraccarico, alla corrente, al freno o alla posizione del motore. Il solo codice errore non significa sempre che sia danneggiato esclusivamente il servomotore ABB. Nei sistemi robotizzati, lo stesso sintomo può derivare da diverse cause.

Tra le situazioni che richiedono un’analisi più approfondita rientrano:

• errori asse ricorrenti nello stesso intervallo di movimento,
• errori di sovraccarico che compaiono durante un ciclo di lavoro specifico,
• messaggi relativi alla corrente che si verificano durante accelerazione o frenata,
• problemi con il freno dell’asse, soprattutto durante l’arresto o il rilascio del freno,
• messaggi legati alla posizione del motore, al feedback o alla perdita del riferimento,
• allarmi che ritornano dopo il reset del robot, soprattutto dopo il riscaldamento dell’azionamento.

In questi casi, la rapida sostituzione del servomotore ABB 3HAC040409-001 senza verificare la causa potrebbe non risolvere il problema. La fonte del guasto può essere un cavo, un connettore, un modulo di azionamento, un sistema di misura, la meccanica dell’asse oppure una resistenza eccessiva nel riduttore. Per questo motivo, una diagnostica professionale dovrebbe comprendere non solo il motore stesso, ma anche il contesto del suo funzionamento nel robot.

Perché il reset dell’errore non risolve il problema del servomotore ABB?

In molti stabilimenti produttivi, la prima reazione a un errore asse è il reset dell’allarme e il riavvio del robot. Se dopo il reset il robot funziona correttamente per un certo periodo, il problema viene spesso rimandato. È un approccio rischioso, perché i guasti dei servomotori dei robot industriali spesso si sviluppano gradualmente.

Se i sintomi ritornano sotto carico, dopo il riscaldamento dell’asse o durante movimenti rapidi, il servomotore ABB deve essere controllato. Un errore ripetitivo non è un evento casuale, ma un’informazione che nel sistema di azionamento è presente una condizione limite o un danno che si sviluppa nel tempo.

Il reset dell’errore può ripristinare il ciclo produttivo per breve tempo, ma non elimina la causa. Se il problema riguarda l’isolamento degli avvolgimenti, il freno, i cuscinetti, il resolver, l’encoder o le connessioni elettriche, continuare a lavorare può aggravare il danno e aumentare il costo della riparazione ABB.

Quando un servomotore ABB richiede un controllo dopo collisione, surriscaldamento o lungo fermo macchina?

Il servomotore ABB 3HAC040409-001 dovrebbe essere sottoposto a diagnostica non solo quando compare un errore del controllore. Il controllo è consigliato anche dopo eventi che potrebbero aver sollecitato meccanicamente o elettricamente il sistema di azionamento del robot.

La diagnostica è particolarmente consigliata dopo:

• una collisione del robot, anche se dopo l’evento l’asse continua a muoversi,
• surriscaldamento dell’asse o del motore, soprattutto durante il funzionamento ad alta temperatura o con raffreddamento limitato,
• allagamento o contatto con umidità, refrigerante, olio o detergente,
• lungo fermo macchina, dopo il quale compaiono errori, resistenze o movimento instabile,
• funzionamento in un ambiente molto polveroso, dove lo sporco può influire su connettori, raffreddamento ed elementi meccanici,
• arresto non pianificato della produzione collegato a un errore asse del robot ABB.

Dopo una collisione, il problema può riguardare non solo il motore stesso, ma anche il riduttore, l’asse meccanico, il fissaggio, i cavi o il feedback. Dopo un allagamento, è particolarmente importante controllare la resistenza di isolamento e lo stato dei connettori. Dopo un surriscaldamento, occorre verificare gli avvolgimenti, il freno, i cuscinetti e l’impatto della temperatura sugli elementi interni.

Se il robot ABB, dopo una collisione, un surriscaldamento o un reset errore, continua a funzionare in modo instabile, affida la diagnostica del servomotore ABB prima del successivo avvio della produzione. Un rapido controllo del motore può ridurre il rischio di danneggiare il modulo di azionamento e di causare un fermo più lungo.

In cosa consiste la diagnostica del servomotore ABB e quando conviene affidare una riparazione ABB?

Cosa bisogna controllare nel servomotore ABB 3HAC040409-001?

La diagnostica professionale del servomotore ABB dovrebbe comprendere sia la parte elettrica sia quella meccanica. La misurazione di un solo parametro di solito non è sufficiente, perché i sintomi nel funzionamento del robot possono derivare da più problemi sovrapposti.

Nel servomotore ABB 3HAC040409-001 conviene controllare soprattutto:

• resistenza degli avvolgimenti, per valutare lo stato dei circuiti del motore,
• resistenza di isolamento, soprattutto dopo surriscaldamento, allagamento o lungo fermo macchina,
• stato del freno, se l’asse ha problemi nel mantenimento della posizione o segnala errori di frenatura,
• sistema di cuscinetti, quando si verificano rumore, vibrazioni, resistenza al movimento o riscaldamento eccessivo,
• connettori e cavi, perché interruzioni, sporco o giochi possono causare errori intermittenti,
• sistema di feedback, cioè resolver o encoder a seconda della versione del motore e della configurazione dell’asse,
• stato meccanico dell’albero e del fissaggio, soprattutto dopo collisione o smontaggio,
• comportamento del motore sotto carico, se i sintomi compaiono solo durante il funzionamento ciclico.

Questo approccio consente di distinguere un reale guasto del motore ABB 3HAC040409-001 da un problema di installazione o applicazione. È particolarmente importante nella robotica, dove ogni asse lavora come parte di un sistema dinamico più ampio.

Come distinguere un danno del motore da un problema nei cavi, nell’azionamento o nella meccanica del robot?

Uno degli obiettivi più importanti della diagnostica è stabilire se il guasto riguarda il servomotore ABB stesso o gli elementi che lavorano con esso. In pratica, un errore asse può essere il risultato di un danno al motore, ma può anche derivare da un cavo, un connettore, un modulo di azionamento, un sistema di misura o da maggiori resistenze meccaniche.

Sintomo nel robot ABB	Possibile causa	Cosa conviene controllare?
Strappi dell’asse durante il movimento	Problema di feedback, cavo, azionamento o meccanica	Resolver, encoder, connettori, cavi, parametri dell’asse, resistenze meccaniche
Perdita di precisione di posizionamento	Disturbi del segnale, danno al feedback, giochi o problema meccanico	Sistema di misura, riduttore, fissaggio, ripetibilità del movimento
Vibrazioni eccessive	Cuscinetti, sbilanciamento, resistenze dell’asse, problema di regolazione o meccanica	Sistema di cuscinetti, meccanica dell’asse, funzionamento sotto carico
Errori di corrente	Sovraccarico, cortocircuito, danno all’avvolgimento, problema del modulo di azionamento	Avvolgimenti, isolamento, cavi, modulo di azionamento
Problemi con il freno	Usura del freno, problema di alimentazione del freno, connettore o comando	Freno, alimentazione, cablaggio, segnali di comando
I sintomi ritornano dopo il riscaldamento	Danno termico, peggioramento dell’isolamento, problema di connessione o cuscinetto	Test dopo il riscaldamento, isolamento, cuscinetti, connettori

Questa distinzione ha un grande significato operativo ed economico. Sostituire il motore senza controllare cavi, azionamento e meccanica può portare al ritorno dello stesso errore. D’altra parte, continuare troppo a lungo a lavorare con un servomotore danneggiato può danneggiare altri componenti del sistema.

Chiama: +48 717 500 983

Quali conseguenze può avere continuare a lavorare con un motore del robot ABB danneggiato?

Continuare a lavorare con un servomotore che mostra sintomi di danneggiamento può portare a problemi molto più gravi della sola riparazione del motore. Nei robot industriali il sistema di azionamento lavora in modo dinamico, e gli errori di un asse possono influenzare l’intero processo tecnologico.

Le possibili conseguenze dell’ignorare i sintomi sono:

• arresto del robot durante il ciclo produttivo,
• perdita di ripetibilità del processo,
• peggioramento della qualità del pezzo o dell’assemblaggio,
• sovraccarico del modulo di azionamento,
• danneggiamento del freno o del sistema di feedback,
• aggravamento dei danni ai cuscinetti e agli elementi meccanici,
• prolungamento del fermo a causa di una diagnostica più difficile dei guasti secondari,
• aumento dei costi di assistenza e riparazione ABB.

Dal punto di vista della manutenzione, il costo maggiore non è il componente stesso, ma il fermo non pianificato. Per questo la diagnostica del servomotore ABB deve essere trattata come un’azione che riduce il rischio produttivo, non soltanto come la riparazione di un singolo elemento.

Quando la diagnostica del servomotore ABB è migliore di una rapida sostituzione del componente?

La rapida sostituzione del motore può sembrare la soluzione più semplice, soprattutto quando la produzione è ferma. Non sempre, però, è la scelta migliore. Se la causa del guasto si trova al di fuori del motore, un servomotore nuovo o funzionante può segnalare nuovamente lo stesso problema dopo l’avvio del robot.

La diagnostica è particolarmente indicata quando:

• i sintomi compaiono periodicamente e sono difficili da riprodurre,
• l’errore si verifica solo sotto carico o dopo il riscaldamento,
• il robot ha subito una collisione, un allagamento o un lungo fermo,
• il controllore segnala diversi errori legati allo stesso asse,
• una precedente sostituzione di un elemento non ha risolto il problema,
• non è certo se sia danneggiato il servomotore, il cavo, l’azionamento o la meccanica,
• lo stabilimento vuole ridurre il rischio di un nuovo fermo dopo la riparazione.

Nel caso di ABB, la robotica richiede un approccio sistemico. Servomotore, azionamento, cavi, feedback, freno e meccanica dell’asse devono lavorare come un unico sistema. Solo l’analisi dell’insieme consente di decidere se serve una riparazione ABB, una rigenerazione del servomotore, la sostituzione del cavo, il controllo dell’azionamento o un intervento meccanico.

Hai un problema con il servomotore ABB 3HAC040409-001, errori asse o funzionamento instabile del robot? Affida la diagnostica e la riparazione ABB a RGB Elektronika. Verificheremo se la fonte del problema è il motore del robot ABB, il freno, il feedback, il cablaggio, l’azionamento o la meccanica dell’asse.

Quando inviare ABB 3HAC040409-001 in diagnostica?

ABB 3HAC040409-001 conviene inviarlo in diagnostica ogni volta che il motore del robot ABB funziona diversamente dal solito e i sintomi influenzano stabilità, precisione o ripetibilità del movimento. Sono particolarmente importanti le situazioni in cui il robot presenta strappi su un asse, perde posizione, genera vibrazioni, segnala errori di sovraccarico, ha problemi con il freno oppure funziona correttamente solo per breve tempo dopo il reset.

La diagnostica è consigliata anche dopo una collisione del robot, surriscaldamento, allagamento, lungo fermo macchina o funzionamento in ambiente polveroso. In queste condizioni, i danni possono riguardare sia la parte elettrica sia quella meccanica del servomotore.

La regola più importante è semplice: non sostituire alla cieca il servomotore ABB se non conosci la causa dell’errore. Una diagnostica professionale consente di stabilire se il problema riguarda ABB 3HAC040409-001, cavi, connettori, modulo di azionamento, feedback o meccanica del robot. In questo modo la riparazione ABB può essere più efficace, più rapida e meglio adattata al reale problema produttivo.

Affida la riparazione ABB 3HAC040409-001 prima che il guasto fermi la linea. —> affida la riparazione
