Quali sono le cause del guasto del servomotore Dunkermotoren BG 75×25 MI?

Il guasto del servomotore Dunkermotoren BG 75×25 MI deriva più spesso da problemi meccanici, sovraccarico dell’azionamento, usura dei cuscinetti, danneggiamento dell’elettronica di comando, errori di comunicazione CAN, disturbi nel funzionamento dell’encoder o condizioni di alimentazione non corrette. Poiché si tratta di un motore Dunkermotoren brushless con controllore di movimento integrato e sensore di posizione del rotore, la diagnostica non dovrebbe limitarsi al solo controllo degli avvolgimenti. In pratica, occorre valutare contemporaneamente la parte meccanica, elettrica, elettronica, di comunicazione e i parametri dell’applicazione.

Il servomotore Dunkermotoren BG 75×25 MI lavora spesso in applicazioni in cui contano il posizionamento preciso, la regolazione fluida della velocità, l’elevata dinamica e la ripetibilità del movimento. Per questo anche un’anomalia apparentemente minore, come un segnale encoder instabile, l’aumento della resistenza sui cuscinetti o cali momentanei della tensione di alimentazione, può provocare errori di posizione, arresto dell’asse, sovraccarico dell’azionamento o fermo macchina.

Per il reparto manutenzione è fondamentale stabilire rapidamente se il problema si trova nel motore stesso, nel sistema di comando, nella comunicazione, nell’alimentazione, nel riduttore, nel carico meccanico o nei parametri dell’applicazione. Solo una diagnostica di questo tipo permette di decidere se è necessaria la riparazione del servomotore, la rigenerazione degli elementi meccanici, la riparazione dell’elettronica, la correzione dei parametri o la sostituzione del dispositivo.

Hai un problema con il servomotore Dunkermotoren BG 75×25 MI? Richiedi la diagnostica e verifica se l’azionamento può essere riparato invece di essere sostituito con uno nuovo.

Chiama: +48 717 500 983

Perché il servomotore Dunkermotoren BG 75×25 MI si guasta?

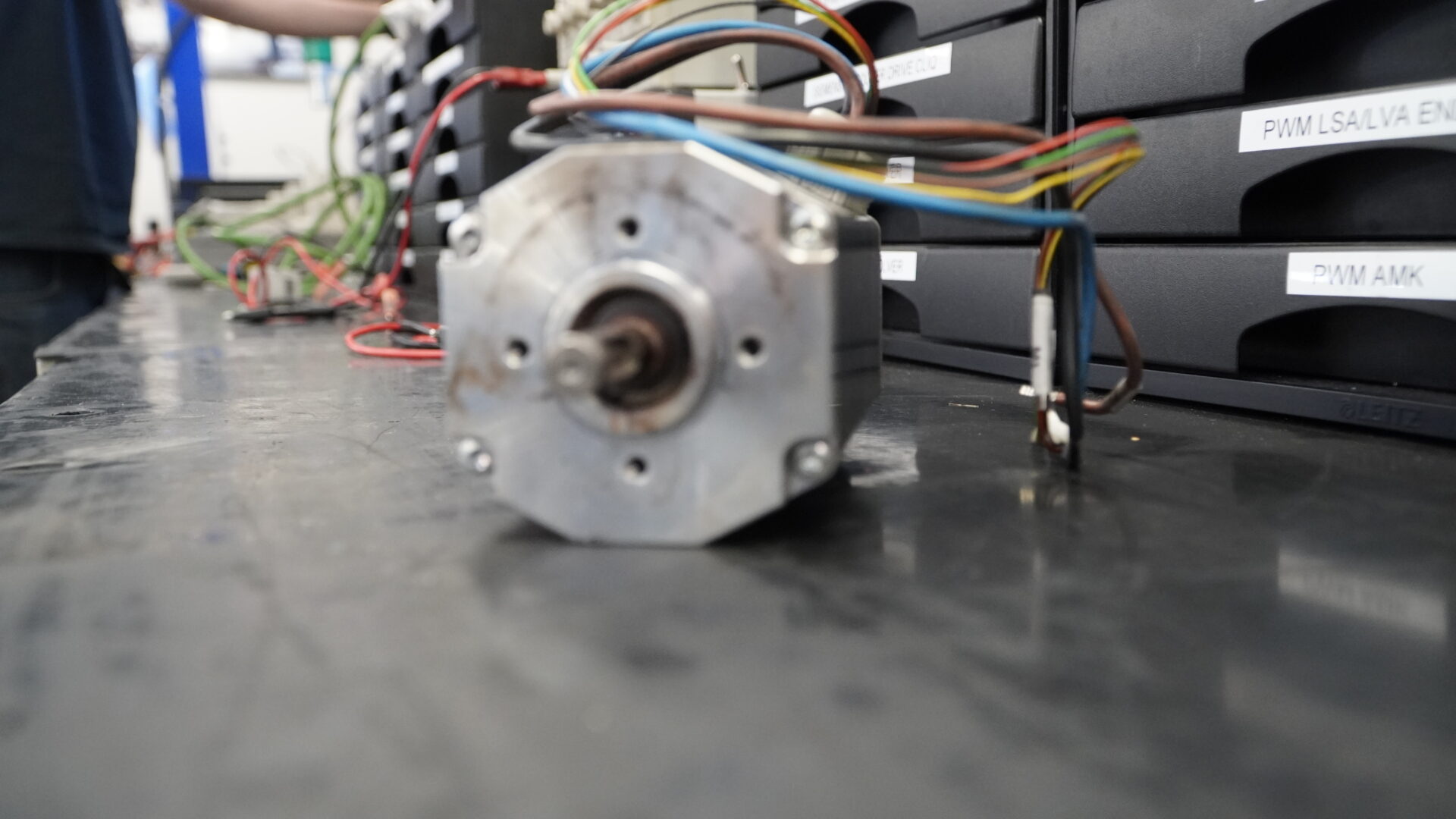

Che cos’è Dunkermotoren BG 75×25 MI e perché la sua diagnostica richiede esperienza?

Dunkermotoren BG 75×25 MI è un motore brushless della serie BG 75 MI, dotato di controllore di movimento integrato, interfaccia bus CAN e sensore di posizione del rotore. Questa costruzione permette di realizzare profili di azionamento complessi senza la necessità di utilizzare un classico controllore servo separato in ogni applicazione.

Il controllore di movimento integrato consente di modificare i principali parametri della traiettoria, come posizione, velocità e accelerazione. In pratica, ciò significa che il motore BG 75×25 MI può lavorare in applicazioni che richiedono controllo dinamico del movimento, posizionamento preciso e reazione a condizioni di processo variabili.

Un elemento importante di questo azionamento è l’encoder incrementale integrato con risoluzione di 4096 passi per giro, cioè 4 x 1024 impulsi per giro. Grazie a questo, il servomotore Dunkermotoren può raggiungere un’elevata precisione di posizionamento e buone proprietà di regolazione. Allo stesso tempo, ciò significa che un guasto dell’encoder, disturbi del segnale o un problema di interpretazione della posizione possono influire direttamente sulla stabilità di funzionamento della macchina.

La versione BG 75×25 MI è disponibile, tra le altre, nelle varianti di tensione 24 V e 40 V. Per la versione 24 V, la potenza nominale è di 250 W, la coppia nominale è di 61 Ncm, la velocità nominale è di 3900 giri/min, la corrente nominale è di 12,2 A e la corrente di smagnetizzazione è di 48 A. Per la versione 40 V, la potenza nominale è di 284 W, la coppia nominale è di 71 Ncm, la velocità nominale è di 3820 giri/min, la corrente nominale è di 8,3 A e la corrente di smagnetizzazione è di 28 A. Il peso del motore è di circa 1600 g.

Proprio la combinazione di motore BLDC, elettronica di comando, encoder, comunicazione CAN e meccanica fa sì che la diagnostica non possa essere casuale. Il danno può verificarsi nel motore stesso, ma può anche derivare da carico meccanico, errori nel bus di comunicazione, alimentazione non corretta o problemi nel controllo del movimento.

Quali sintomi indicano un guasto del servomotore Dunkermotoren?

Il guasto del servomotore Dunkermotoren non si manifesta sempre con una completa assenza di funzionamento. Spesso i primi sintomi sono irregolari e compaiono solo a una determinata velocità, con un certo carico, a una certa temperatura oppure dopo un periodo di lavoro prolungato della macchina.

I sintomi tipici che possono indicare un problema con Dunkermotoren BG 75×25 MI includono:

• nessuna reazione del motore dopo l’invio del comando di movimento,
• arresto dell’asse durante il ciclo di lavoro,
• perdita della posizione o deviazioni di posizionamento ricorrenti,
• funzionamento irregolare, a scatti o pulsante dell’azionamento,
• riscaldamento eccessivo della carcassa del motore,
• aumento dell’assorbimento di corrente con lo stesso carico,
• messaggi di errore relativi a sovraccarico o posizione,
• problemi di comunicazione CAN o assenza di risposta del dispositivo nella rete,
• rumore meccanico insolito, ronzio, attrito o vibrazioni,
• calo della dinamica durante accelerazione e frenata,
• arresti incontrollati in un punto specifico del ciclo,
• ricomparsa del guasto dopo il riavvio della macchina.

Se i sintomi si ripetono ciclicamente, non conviene limitarsi al reset del sistema di comando o alla sostituzione dei cavi. Nel caso di un motore con elettronica integrata, la causa può trovarsi sia nella parte di azionamento sia nei sistemi responsabili del comando, della misura della posizione e della comunicazione.

Sintomo nella macchina	Possibile causa	Cosa vale la pena controllare?
Il motore non si avvia	problema con alimentazione, elettronica di comando, comunicazione CAN o parametri di lavoro	tensione di alimentazione, collegamenti, stato della comunicazione, risposta del controllore
Il motore perde la posizione	disturbi dell’encoder, sovraccarico, giochi meccanici o traiettoria errata	segnale encoder, carico dell’asse, giunto, riduttore, parametri di movimento
L’azionamento si surriscalda	sovraccarico, attrito troppo elevato, ciclo di lavoro non corretto o problema all’avvolgimento	temperatura, corrente, carico meccanico, cuscinetti, condizioni di raffreddamento
Si verificano errori CAN	disturbi del bus, cavi danneggiati, terminazione errata o guasto dell’interfaccia	cablaggio, schermatura, terminatori, configurazione della rete, stato dell’elettronica
Si sentono rumore o attrito	cuscinetti usurati, danno al riduttore o sovraccarico meccanico	cuscinetti, albero, allineamento, riduttore planetario o a vite senza fine

Quali sono le cause più frequenti del guasto del motore BG 75×25 MI?

Le cause più frequenti del guasto del motore BG 75×25 MI possono essere suddivise in diversi gruppi. Questo approccio aiuta a individuare più rapidamente la fonte del problema ed evita la situazione in cui un motore funzionante viene sostituito, mentre la causa reale rimane nella macchina.

Il problema può derivare dalla meccanica e non dall’elettronica?

Sì. Anche se il servomotore Dunkermotoren BG 75×25 MI è brushless e, oltre ai cuscinetti a sfere, non presenta tipiche parti soggette a usura, i guasti meccanici possono comunque causare seri problemi nel funzionamento dell’azionamento.

Usura dei cuscinetti, aumento della resistenza al movimento, disallineamento, giunto danneggiato, riduttore sovraccaricato o meccanismo bloccato possono provocare aumento della corrente, surriscaldamento, calo della dinamica ed errori di posizionamento. In una situazione del genere, l’elettronica può segnalare un sovraccarico, anche se la causa primaria si trova sul lato meccanico.

Nelle applicazioni in cui il motore Dunkermotoren brushless lavora con un riduttore planetario o a vite senza fine, occorre controllare anche lo stato del riduttore. Un gioco aumentato, danni ai denti, grippaggio o aumento dell’attrito possono disturbare la regolazione e portare al sovraccarico dell’intero sistema.

Il controllore di movimento integrato può essere la fonte del guasto?

Sì. Dunkermotoren BG 75×25 MI dispone di un controllore di movimento integrato, responsabile della realizzazione dei profili di azionamento e del controllo dei parametri di traiettoria. Se l’elettronica di comando è danneggiata, instabile o lavora in condizioni di alimentazione non corrette, il motore può non reagire ai comandi, arrestarsi durante il ciclo o funzionare in modo instabile.

I problemi sul lato del controllore possono essere causati, tra l’altro, da sovratensioni, disturbi EMC, sovraccarichi di corrente, errori di alimentazione, surriscaldamento dell’elettronica, danni ai componenti di potenza o degrado dei collegamenti interni. I sintomi possono essere fuorvianti, perché il motore può talvolta avviarsi correttamente, mentre l’errore compare solo sotto carico.

Proprio per questo, durante la diagnostica non basta verificare se l’albero ruota manualmente. Occorre valutare il comportamento del controllore, la risposta ai comandi, la stabilità dell’alimentazione, la corrente di lavoro e la comunicazione con il sistema di comando superiore.

Che ruolo svolge l’encoder incrementale nella diagnostica?

L’encoder incrementale è uno degli elementi chiave responsabili della precisione di funzionamento del motore BG 75×25 MI. Se il sistema di misura della posizione funziona in modo instabile, l’azionamento può interpretare in modo errato la posizione attuale del rotore o dell’asse della macchina.

I problemi dell’encoder possono causare:

• perdita della posizione,
• funzionamento irregolare a basse velocità,
• errori di regolazione,
• strappi durante l’accelerazione,
• arresto non corretto nel punto impostato,
• errori di posizionamento ricorrenti,
• impossibilità di avviare correttamente il profilo di movimento.

Nel caso di un servomotore con encoder 4096 ppr, anche una parziale instabilità del segnale può avere grande importanza per la qualità della regolazione. La diagnostica dovrebbe quindi comprendere non solo il controllo della meccanica, ma anche la valutazione dei segnali di posizione e del loro impatto sul funzionamento del controllore.

Gli errori di comunicazione CAN possono arrestare il motore?

Sì. La serie BG 75 MI utilizza un’interfaccia bus CAN e la comunicazione può essere realizzata secondo il profilo CANopen Drive Profile DSP 402. Se il sistema superiore non comunica correttamente con il motore, l’azionamento può non passare allo stato di lavoro corretto, non accettare il comando di movimento o arrestarsi dopo il rilevamento di un errore.

Le fonti dei problemi di comunicazione possono essere cavi danneggiati, terminazione del bus errata, disturbi elettromagnetici, configurazione dell’indirizzo non corretta, problemi di schermatura, connettori allentati oppure danno all’interfaccia di comunicazione nell’azionamento stesso.

In pratica, vale la pena verificare se il guasto del servomotore Dunkermotoren si verifica sempre o solo in una determinata modalità di lavoro. Se il motore funziona localmente, ma non reagisce correttamente nel sistema macchina, il problema può trovarsi proprio nella comunicazione, nella parametrizzazione o nell’integrazione con il controllore superiore.

Chiama: +48 717 500 983

Come si svolgono diagnostica e riparazione del servomotore Dunkermotoren BG 75×25 MI?

Cosa controllare prima di sostituire il motore con uno nuovo?

Prima di sostituire il servomotore Dunkermotoren BG 75×25 MI, conviene stabilire se sia danneggiato il motore stesso oppure gli elementi che lavorano con l’azionamento. In molti casi, la sostituzione del dispositivo senza diagnostica non risolve il problema, perché il nuovo motore viene installato nella stessa applicazione in cui sono ancora presenti sovraccarico, errore di comunicazione, cablaggio danneggiato o problema meccanico.

Prima di decidere la sostituzione, occorre controllare:

• la tensione di alimentazione e la sua stabilità durante il funzionamento,
• l’assorbimento di corrente nelle diverse fasi del ciclo,
• lo stato dei cavi di alimentazione e comunicazione,
• la correttezza dei collegamenti delle schermature e la resistenza del sistema ai disturbi EMC,
• la correttezza della comunicazione CAN,
• i parametri del profilo di movimento, inclusi velocità, posizione e accelerazione,
• lo stato dei cuscinetti e le resistenze meccaniche,
• giunto, albero, riduttore ed elementi di trasmissione dell’azionamento,
• i segnali dell’encoder incrementale,
• la temperatura di lavoro del motore e le condizioni di raffreddamento.

Se l’azionamento si guasta poco dopo l’avvio, la causa può essere un sovraccarico o una parametrizzazione non corretta. Se il problema compare dopo il riscaldamento, conviene controllare elettronica, cuscinetti, collegamenti e stabilità di funzionamento sotto carico. Se i sintomi compaiono in modo casuale, occorre prestare particolare attenzione a comunicazione, disturbi e cavi.

Com’è una diagnostica professionale del servomotore Dunkermotoren?

La diagnostica professionale del servomotore Dunkermotoren dovrebbe comprendere diverse fasi. L’obiettivo non è solo confermare che il motore è danneggiato, ma indicare quale area provoca il guasto e se la riparazione è tecnicamente ed economicamente giustificata.

Il processo diagnostico può includere:

• identificazione del dispositivo, cioè controllo del modello, della variante di tensione, delle marcature e della configurazione,
• ispezione meccanica, inclusa la valutazione di albero, cuscinetti, connettori, carcassa e tracce di surriscaldamento,
• controllo della parte elettrica, cioè misure degli avvolgimenti, dell’isolamento, dei collegamenti e dell’assorbimento di corrente,
• analisi dell’elettronica di comando, inclusi gli elementi responsabili di alimentazione, comando ed esecuzione dei comandi di movimento,
• verifica dell’encoder, cioè valutazione del segnale di posizione e della sua stabilità,
• controllo della comunicazione CAN, soprattutto nel contesto dell’integrazione con il sistema macchina,
• test di funzionamento sotto carico, se le condizioni di assistenza permettono di riprodurre i sintomi del guasto,
• valutazione della convenienza della riparazione rispetto all’acquisto di un motore nuovo o usato.

Nel caso di azionamenti con elettronica integrata, è particolarmente importante testare il dispositivo in modo simile alle condizioni reali di lavoro. Una semplice misura statica può non evidenziare un problema che compare solo con un determinato carico, accelerazione, temperatura o sequenza di movimento.

Hai un guasto del servomotore Dunkermotoren BG 75×25 MI? Richiedi la diagnostica prima di acquistare un nuovo azionamento. Questo permette di stabilire se il problema riguarda il motore, l’elettronica, l’encoder, la comunicazione CAN o la meccanica della macchina.

Quando la riparazione del servomotore Dunkermotoren è conveniente?

La riparazione del servomotore Dunkermotoren è particolarmente conveniente quando il motore è difficile da reperire, lavora in una macchina di produzione importante, ha una specifica configurazione meccanica o elettronica e la sua sostituzione richiederebbe un lungo fermo macchina, un riattrezzaggio o modifiche alla documentazione tecnica.

Vale la pena considerare la riparazione quando:

• il motore ha l’elettronica danneggiata, ma meccanicamente è in buono stato,
• si verificano problemi con l’encoder o con la misura della posizione,
• i cuscinetti sono usurati, ma gli altri elementi sono idonei a continuare il lavoro,
• l’azionamento fa parte di un sistema più grande e la sostituzione richiederebbe modifiche alla macchina,
• il tempo di consegna di un nuovo motore è troppo lungo per la produzione,
• è necessaria una verifica per stabilire se il guasto non sia stato causato dall’applicazione,
• il reparto manutenzione vuole ridurre il rischio di danneggiare nuovamente un dispositivo nuovo.

La riparazione, tuttavia, non dovrebbe basarsi sulla sostituzione casuale degli elementi. In un servomotore con controllore di movimento integrato è importante mantenere la compatibilità tecnica, valutare correttamente l’elettronica, eseguire test adeguati e verificare se la causa del guasto non si trovi al di fuori del motore stesso.

Come limitare il rischio di un nuovo guasto dopo la riparazione?

Dopo la riparazione del servomotore Dunkermotoren BG 75×25 MI, vale la pena prestare attenzione alle condizioni in cui l’azionamento tornerà a lavorare. Se la causa originaria del guasto era sovraccarico, surriscaldamento, disturbi di comunicazione o un problema meccanico, il solo ripristino dell’efficienza del motore potrebbe non essere sufficiente.

Per limitare il rischio di un nuovo guasto, occorre:

• verificare se il carico meccanico rientra nelle capacità dell’azionamento,
• eliminare giochi, grippaggi e resistenze eccessive nella meccanica,
• verificare giunto, riduttore e allineamento,
• controllare la qualità dell’alimentazione 24 V o 40 V, a seconda della versione del motore,
• garantire la corretta schermatura e posa dei cavi di comunicazione,
• verificare la terminazione del bus CAN,
• controllare i parametri di posizione, velocità e accelerazione,
• monitorare la temperatura di lavoro dell’azionamento,
• evitare il lavoro in condizioni che superano il carico e la corrente consentiti.

In pratica, una corretta identificazione della causa del guasto è importante quanto la riparazione stessa. In questo modo si può evitare una situazione in cui lo stesso motore o il suo sostituto si danneggia nuovamente dopo pochi giorni di lavoro.

Cosa fare quando Dunkermotoren BG 75×25 MI smette di funzionare correttamente?

Se Dunkermotoren BG 75×25 MI non si avvia, perde la posizione, si surriscalda, segnala errori di comunicazione CAN o lavora in modo instabile, non conviene supporre subito che l’unica soluzione sia la sostituzione del motore. Questo tipo di azionamento integra in un’unica costruzione motore brushless, controllore di movimento, encoder e comunicazione, perciò la fonte del guasto può trovarsi in diverse aree.

Le cause più frequenti di guasto sono usura dei cuscinetti, sovraccarico meccanico, problemi di alimentazione, danni all’elettronica di comando, disturbi del segnale encoder, errori del bus CAN e parametri di movimento non corretti. Ognuno di questi problemi può dare sintomi simili, perciò è fondamentale eseguire la diagnostica prima di decidere l’acquisto di un nuovo dispositivo.

La riparazione del servomotore Dunkermotoren può aiutare a limitare il costo del fermo macchina, ridurre il tempo necessario per riportare la macchina in funzione ed evitare la sostituzione inutile di elementi funzionanti del sistema. Per manutenzione, produzione e automazione, la cosa più importante è individuare rapidamente la causa e confermare se il motore BG 75×25 MI è idoneo alla riparazione, alla rigenerazione o al proseguimento dell’esercizio dopo la rimozione del guasto.

Richiedi la diagnostica del servomotore Dunkermotoren BG 75×25 MI se vuoi determinare la reale causa del guasto e verificare la possibilità di riparazione prima dell’acquisto di un nuovo azionamento.
