LENZE MP5000DVI non visualizza immagini. Diagnostica della connessione DVI, dell’elettronica e del sistema di alimentazione

Se il LENZE MP5000DVI non visualizza immagini, non bisogna presumere immediatamente che il display sia danneggiato. Uno schermo nero può essere causato dall’assenza del segnale DVI, da un cavo danneggiato, da un’alimentazione 24 V DC instabile, nonché da un guasto dell’elettronica interna, del ricevitore DVI o della retroilluminazione LCD. La diagnostica più efficace del Lenze MP5000DVI consiste quindi nel separare il circuito di alimentazione, la sorgente video e la connessione DVI dai guasti che si verificano già all’interno del pannello.

In condizioni di produzione, un guasto di questo tipo può privare completamente l’operatore della visualizzazione del processo e impedire il normale utilizzo della macchina. Per il reparto manutenzione è quindi importante non solo individuare il componente danneggiato, ma anche rispondere rapidamente alla domanda: il pannello può essere riparato oppure è necessario un dispositivo sostitutivo o un ammodernamento del sistema?

Chiama: +48 717 500 983

LENZE MP5000DVI senza immagine – come individuare la causa passo dopo passo?

Cosa indicano i LED Power e Fail nel Lenze MP5000DVI?

Una delle prime indicazioni diagnostiche viene fornita dal pannello stesso. Il Lenze MP5000 DVI è alimentato a 24 V DC e la documentazione della famiglia di dispositivi prevede un intervallo di tensione d’ingresso di 18-30 V DC. Sul frontale sono presenti, tra gli altri, gli indicatori Power e Fail.

Sintomo	Significato diagnostico	Cosa controllare per prima cosa?
Il LED verde Power è acceso	Il dispositivo riceve alimentazione	Sorgente DVI, cavo, segnali DVI ed elettronica del pannello
Il LED rosso Fail lampeggia	Manca il segnale video	Sorgente video, cavo DVI, connettori e sincronizzazione
Il LED rosso Fail rimane acceso fisso	Si è verificato un problema legato all’alimentazione	24 V DC, cadute di tensione, protezioni e sezione di alimentazione
Lo schermo è nero nonostante gli indicatori siano corretti	Possibile guasto del circuito video, del display o della retroilluminazione	DVI, ricevitore del segnale, controller LCD e retroilluminazione

Il comportamento degli indicatori consente di determinare rapidamente la direzione delle misurazioni successive. Tuttavia, non è sufficiente per individuare uno specifico componente danneggiato. Ad esempio, la presenza della tensione di alimentazione non significa necessariamente che i convertitori interni generino tensioni corrette per tutte le sezioni dell’elettronica.

Come distinguere l’assenza del segnale DVI da un guasto del pannello?

In presenza del sintomo “Lenze MP5000DVI senza immagine”, il primo compito dovrebbe essere stabilire se il segnale video raggiunge effettivamente il pannello. Questo è importante perché sostituire o smontare un monitor funzionante non risolverà il problema se la causa risiede nel computer industriale, nel controller, nella scheda grafica o nel cavo.

Una procedura pratica può essere la seguente:

• Collegare la sorgente video della macchina a un monitor sicuramente funzionante.
• Se la sorgente funziona, collegare il MP5000DVI a una sorgente DVI nota e funzionante.
• Controllare il cavo DVI e i due connettori per verificare la presenza di danni meccanici, allentamenti o sporco.
• Se possibile, effettuare una prova utilizzando un altro cavo sicuramente funzionante.
• Osservare il comportamento del LED Fail dopo ogni modifica della configurazione.

Questo test incrociato permette di rispondere rapidamente alla domanda fondamentale: l’assenza del segnale DVI Lenze viene generata prima del pannello oppure il problema si trova già all’interno del MP5000DVI?

Perché la lunghezza e la qualità del cavo DVI sono importanti?

In un impianto industriale, il cavo DVI opera spesso in prossimità di azionamenti, inverter, cavi motore e altre sorgenti di interferenze elettromagnetiche. Sono quindi importanti non solo la continuità dei conduttori, ma anche la schermatura e i parametri delle coppie differenziali utilizzate per la trasmissione digitale.

Per una connessione standard, il produttore prevede un cavo DVI appropriato con una lunghezza massima di 2 m. Per distanze di 2–5 m venivano utilizzati kit DVI/USB dedicati, mentre per distanze di 5–35 m era previsto un extender. Se l’impianto è stato modificato, il cavo è stato sostituito con uno non specifico oppure il suo percorso attraversa condizioni EMC sfavorevoli, vale la pena considerare il cavo come uno dei primi elementi da sottoporre a diagnosi.

Il danneggiamento di una singola coppia differenziale, un problema di schermatura o un contatto errato nel connettore possono causare una completa perdita di sincronizzazione, anche se a prima vista il cavo sembra integro.

Come controllare l’alimentazione 24 V DC nel Lenze MP5000 DVI?

Il secondo ambito fondamentale è l’alimentazione del Lenze MP5000 DVI. La sola misurazione della tensione all’uscita dell’alimentatore nel quadro elettrico può non essere sufficiente. La tensione deve essere controllata direttamente sui morsetti del pannello.

Durante la diagnostica è opportuno verificare:

• la tensione 24 V DC all’ingresso del MP5000DVI,
• il comportamento della tensione durante l’accensione del pannello,
• la caduta di tensione sotto carico,
• il livello di ripple,
• lo stato del collegamento del conduttore 0 V,
• il collegamento di protezione PE,
• morsetti, connettori e cavi di alimentazione.

Perché la tensione deve essere misurata anche durante l’avviamento?

L’alimentatore può indicare correttamente 24 V a vuoto e allo stesso tempo non riuscire a mantenere la tensione durante l’avvio del pannello. Una caduta momentanea può provocare un avvio errato dell’elettronica, il reset dei circuiti o sintomi incoerenti che possono essere facilmente confusi con un guasto DVI.

Se la tensione d’ingresso è stabile, la diagnostica dovrebbe proseguire all’interno del dispositivo. In questo caso devono essere controllati, tra gli altri, il fusibile, le protezioni d’ingresso, gli elementi di protezione contro le sovratensioni, i condensatori di filtraggio e i convertitori DC/DC che generano le tensioni necessarie all’elettronica di controllo, al circuito video e ai sistemi del display.

Un condensatore usurato può comportarsi diversamente quando il pannello è freddo rispetto a quando si è riscaldato. Allo stesso modo, un guasto della sezione di alimentazione non comporta sempre lo spegnimento completo del dispositivo – una parte dell’elettronica può continuare a funzionare mentre un’altra tensione ausiliaria è assente o instabile.

Diagnostica DVI: DDC, HPD e segnali TMDS

Se l’alimentazione è corretta e il Lenze MP5000DVI continua a non visualizzare immagini, la fase successiva consiste nella corretta diagnostica della connessione DVI. Un semplice test di continuità del cavo non è sempre sufficiente.

Nel circuito DVI è opportuno controllare, tra gli altri:

• la linea +5 V utilizzata dall’interfaccia,
• DDC e le linee SDA/SCL responsabili della comunicazione tra i dispositivi,
• Hot Plug Detect, ovvero HPD,
• il clock TMDS,
• le linee dati differenziali TMDS.

L’assenza di uno degli elementi necessari per stabilire la connessione può determinare una situazione in cui la sorgente video e il pannello sono fisicamente collegati, ma la trasmissione video vera e propria non viene avviata.

Per analizzare i segnali TMDS ad alta velocità non è sufficiente una normale misurazione della tensione con un multimetro. Sono necessari strumenti di misura adeguati, una sonda appropriata e una larghezza di banda che consenta di valutare la presenza della trasmissione senza caricare eccessivamente il circuito esaminato.

Cosa significa la presenza della comunicazione DDC in assenza della trasmissione TMDS?

Se la comunicazione DDC è presente ma manca la trasmissione TMDS, la diagnostica dovrebbe concentrarsi principalmente sul lato della sorgente video e sul processo di attivazione del segnale video. Se invece un segnale corretto arriva fino al connettore del pannello e il MP5000DVI rimane comunque nero, il sospetto si sposta sul ricevitore DVI interno e sul successivo circuito di elaborazione dell’immagine.

Questo permette di evitare una situazione costosa in cui viene sostituito l’intero pannello nonostante il problema si trovi nel computer industriale o nella sua uscita DVI. Vale anche il contrario: un cavo e una sorgente funzionanti non significano che il segnale venga elaborato correttamente all’interno del monitor.

Come distinguere un guasto dell’elettronica da un problema della retroilluminazione LCD?

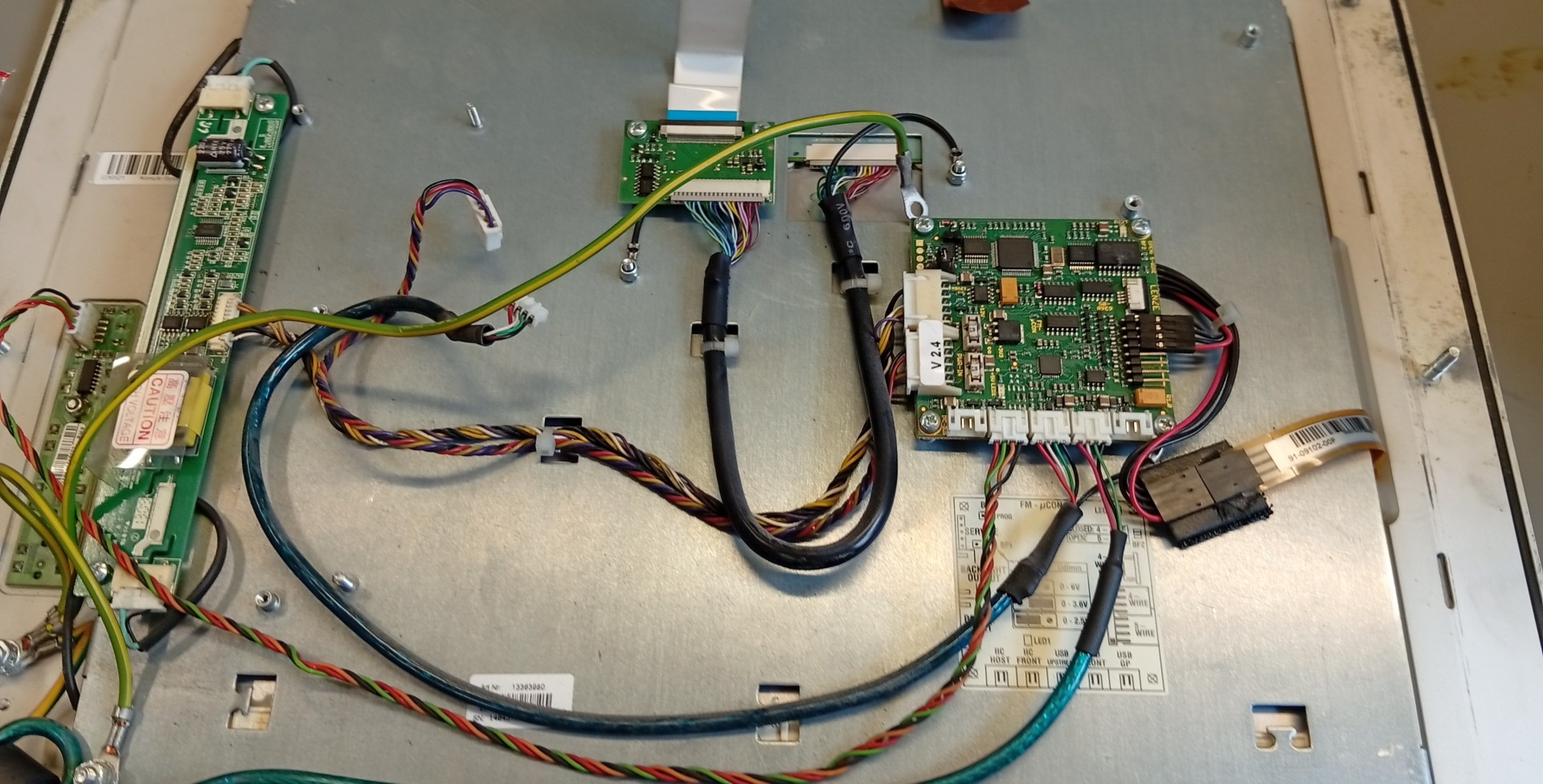

Se il segnale video è presente, è necessario analizzare il percorso dell’immagine dal ricevitore DVI al display. La diagnostica può comprendere il ricevitore DVI, lo scaler o il controller del display, le tensioni di alimentazione del pannello LCD e la sezione responsabile della retroilluminazione.

Un semplice test visivo può essere molto utile. Se puntando una sorgente luminosa esterna sullo schermo è possibile distinguere un’immagine molto debole, significa che i dati video possono raggiungere il display, mentre il problema si trova nella sezione di retroilluminazione.

In questa situazione, la sostituzione dell’intero circuito DVI non risolverà il guasto. La diagnostica deve concentrarsi sul circuito di controllo della retroilluminazione, sulla sua alimentazione e sui componenti di potenza. Se non è visibile alcuna traccia di immagine neppure con un’illuminazione esterna, è necessario tornare al circuito di elaborazione del segnale, al controllo del display e alle tensioni ausiliarie.

Se un segnale DVI sicuramente funzionante raggiunge il MP5000DVI ma lo schermo rimane nero, il pannello richiede una diagnostica dell’elettronica a livello dei componenti. Il servizio può quindi stabilire se deve essere riparata la sezione di alimentazione, il ricevitore DVI, il controllo LCD oppure la retroilluminazione.

Riparazione Lenze MP5000 DVI – assistenza, rigenerazione, sostituzione o ammodernamento?

Quali componenti del MP5000DVI possono essere diagnosticati e riparati?

La riparazione del Lenze MP5000 DVI non deve necessariamente significare la sostituzione dell’intero pannello. In base ai risultati delle misurazioni, il servizio può concentrarsi su una specifica parte del dispositivo.

Possono essere sottoposti a diagnostica, tra gli altri:

• sezione di alimentazione d’ingresso,
• fusibili ed elementi di protezione,
• condensatori di filtraggio,
• convertitori DC/DC,
• connettore e circuito d’ingresso DVI,
• ricevitore del segnale video digitale,
• circuiti di controllo dell’immagine,
• alimentazione del display LCD,
• circuito di retroilluminazione,
• collegamenti, connettori ed elementi meccanici.

Dopo la riparazione non è sufficiente ottenere nuovamente l’immagine. Il dispositivo dovrebbe essere controllato durante il funzionamento, dopo riavvii ripetuti e in condizioni che consentano di individuare guasti intermittenti. Ciò riguarda in particolare i guasti termici e i problemi della sezione di alimentazione.

Quando conviene riparare il pannello Lenze MP5000?

La riparazione del pannello Lenze MP5000 è particolarmente giustificata quando la macchina è ancora in uso e l’impiego di un monitor diverso richiederebbe modifiche meccaniche, elettriche o di messa in servizio. Un pannello originale riparato consente di mantenere l’architettura esistente della macchina senza un ulteriore progetto di migrazione.

Vale la pena considerare la riparazione soprattutto quando:

• il guasto è limitato a una sola sezione del dispositivo,
• il pannello, a parte il guasto attuale, è in buone condizioni,
• la macchina deve continuare a essere utilizzata per diversi anni,
• l’implementazione di una nuova soluzione richiederebbe troppo tempo,
• la sostituzione richiederebbe modifiche all’impianto o alla meccanica,
• è importante ripristinare rapidamente la configurazione originale.

È fondamentale eseguire la diagnostica prima di prendere una decisione. Solo i risultati delle misurazioni consentono di valutare se la rigenerazione dell’elettronica sia economicamente giustificata.

Quando conviene considerare un pannello sostitutivo o un ammodernamento?

Non tutti i guasti dovrebbero concludersi con una riparazione a ogni costo. Se il dispositivo presenta danni estesi, più sezioni sono già state riparate in passato oppure le condizioni tecniche del pannello indicano il rischio di ulteriori problemi, la sostituzione può essere una soluzione più razionale.

Per il reparto manutenzione è opportuno confrontare tre scenari:

Soluzione	Quando conviene prenderla in considerazione?
Riparazione MP5000DVI	Quando è possibile eliminare uno specifico guasto mantenendo l’attuale configurazione della macchina
Pannello sostitutivo	Quando la priorità è riavviare la produzione il più rapidamente possibile
Ammodernamento	Quando il pannello più vecchio causa problemi ricorrenti oppure è prevista una modifica del sistema di controllo

Durante un ammodernamento è necessario analizzare la compatibilità del segnale video, dell’alimentazione, del funzionamento del pannello, delle dimensioni di montaggio e dell’intera configurazione della macchina. La sostituzione del dispositivo non dovrebbe essere effettuata esclusivamente sulla base di dimensioni simili del display.

Se non è conveniente rigenerare il MP5000DVI danneggiato, vale la pena verificare parallelamente la disponibilità di un dispositivo funzionante oppure la possibilità di un ammodernamento. In questo modo il reparto manutenzione dispone di diverse opzioni per ripristinare il funzionamento della macchina invece di una sola soluzione di assistenza.

Assistenza pannelli Lenze – riparazione, rigenerazione, diagnostica e acquisto

Il costo maggiore di un guasto del pannello spesso non è rappresentato dall’elettronica stessa, ma dal tempo durante il quale la macchina rimane indisponibile. È quindi opportuno raccogliere già durante la prima diagnostica le informazioni che consentiranno di ridurre i tempi del successivo intervento di assistenza.

Un guasto del MP5000DVI non deve necessariamente comportare la sostituzione immediata dell’intero sistema di visualizzazione. Un servizio professionale per pannelli Lenze dovrebbe iniziare dalla diagnostica e dall’individuazione della causa reale: alimentazione, connessione DVI, elettronica digitale, display o retroilluminazione.

A seconda delle condizioni del dispositivo, sono possibili diverse azioni successive: riparazione, rigenerazione, ricerca di un pannello sostitutivo, selezione dei ricambi, ammodernamento oppure acquisto del dispositivo rimosso dalla macchina. Questo è particolarmente importante nelle linee di produzione più datate, dove la decisione di acquisto dovrebbe tenere conto non solo del prezzo del pannello, ma anche del costo del fermo macchina e del tempo necessario per mettere in servizio una soluzione alternativa.

Se l’ammodernamento della linea fa sì che un Lenze MP5000DVI funzionante o danneggiato non venga più utilizzato, è possibile considerarne anche la vendita a un’azienda specializzata nell’acquisto di componenti di automazione industriale. Ciò consente di recuperare parte del valore dei dispositivi inutilizzati presenti nel magazzino della manutenzione.

Il tuo LENZE MP5000DVI non visualizza immagini? Invia il pannello per la diagnostica e descrivi il comportamento degli indicatori, i risultati del test DVI e la misurazione dell’alimentazione. Sulla base di queste informazioni è possibile stabilire se la soluzione corretta sia la riparazione dell’elettronica, la rigenerazione del pannello, la sostituzione del dispositivo oppure l’ammodernamento del sistema. —> Richiedi la riparazione
