Come diagnosticare un motore trifase Lenze MF e quali valori misurare per ottenere un quadro completo dello stato del motore Lenze?

Per diagnosticare un motore trifase Lenze MF, è necessario misurare innanzitutto la resistenza degli avvolgimenti tra le fasi U-V, V-W e W-U, la resistenza di isolamento tra le fasi cortocircuitate e la carcassa, lo stato dei sensori di temperatura, i parametri del ventilatore di raffreddamento continuo, le correnti di fase durante il funzionamento ed eventuali correnti di dispersione. Una diagnosi completa di un motore trifase dovrebbe includere anche prove ad alto potenziale, prove a impulso, controllo dei cuscinetti e analisi del funzionamento del motore con inverter, poiché Lenze MF è una serie ottimizzata per applicazioni di azionamento con convertitore di frequenza.

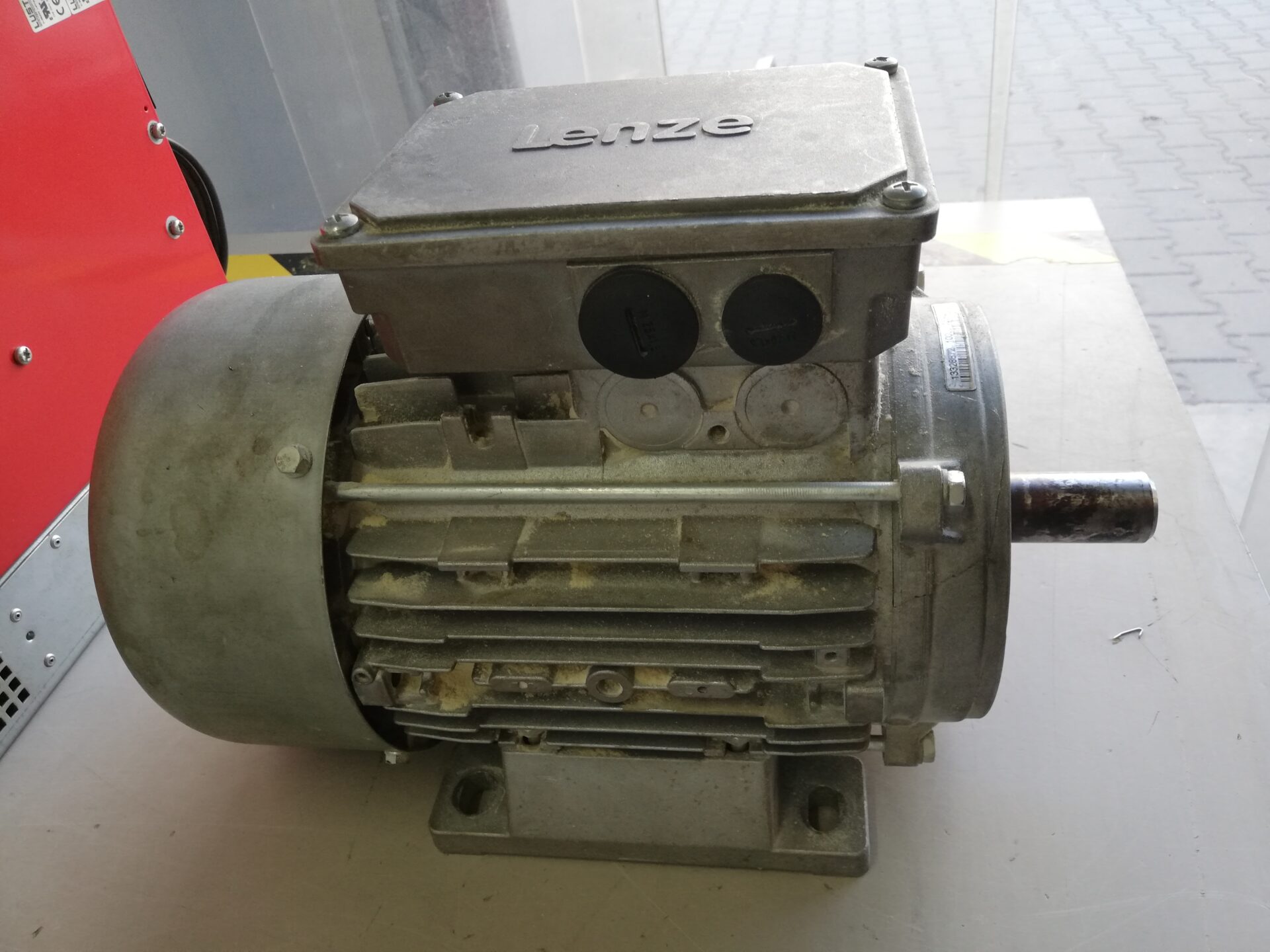

I motori Lenze MF sono utilizzati in applicazioni industriali in cui contano dinamica, funzionamento stabile a velocità variabili e cooperazione con inverter. Non sono comuni motori trifase che lavorano esclusivamente in un semplice sistema di alimentazione. La serie MF è stata progettata per azionamenti con convertitori di frequenza, tra cui le famiglie Lenze i510 cabinet, i550 cabinet, i550 protec e i550 motec.

In pratica, ciò significa che la diagnosi Lenze MF deve considerare non solo lo stato degli avvolgimenti e dell’isolamento, ma anche le condizioni di lavoro con l’inverter, il raffreddamento continuo, i sensori di temperatura, la simmetria delle correnti e il comportamento del motore alle basse frequenze. Solo la combinazione di misure statiche e dinamiche fornisce un quadro reale dello stato del motore.

Se un motore Lenze MF inizia a surriscaldarsi, fa scattare le protezioni, genera allarmi dell’inverter, funziona in modo irregolare, produce vibrazioni anomale oppure non raggiunge i parametri richiesti, non conviene limitarsi alla sostituzione casuale dei componenti. In una situazione del genere è necessaria una diagnosi affidabile del motore industriale, che consenta di stabilire se il problema riguarda gli avvolgimenti, l’isolamento, il ventilatore, i sensori di temperatura, i cuscinetti, l’alimentazione o l’inverter stesso.

Hai un problema con un motore Lenze MF? Affida una diagnostica professionale degli avvolgimenti, dell’isolamento, del raffreddamento e del funzionamento con inverter prima che un guasto fermi la produzione più a lungo.

Chiama: +48 717 500 983

Quali misure eseguire per valutare lo stato del motore Lenze MF?

Perché la diagnosi Lenze MF richiede più di una misura di base con il multimetro?

Il motore trifase Lenze MF è una costruzione ottimizzata per il funzionamento con convertitore di frequenza. Secondo le premesse di questa serie, i motori MF devono garantire una dinamica superiore rispetto ai motori trifase standard e un funzionamento stabile nelle applicazioni regolate da inverter. Sono disponibili in una gamma di potenza da 0,55 kW a 22 kW, perciò possono essere presenti sia in sistemi di azionamento più piccoli sia in macchine industriali più esigenti.

Una delle caratteristiche importanti di questa costruzione è il raffreddamento continuo. In un motore tipico, il ventilatore è accoppiato all’albero. Quando la velocità di rotazione diminuisce, diminuisce anche il flusso d’aria. Durante il funzionamento a basse frequenze, ciò può portare a surriscaldamento, variazioni dei parametri nominali e necessità di derating, cioè riduzione della potenza disponibile. Nei motori Lenze MF, l’impiego del raffreddamento continuo permette di mantenere condizioni termiche corrette anche a basse velocità.

Proprio per questo la diagnosi di un motore elettrico Lenze MF non dovrebbe limitarsi a verificare se gli avvolgimenti hanno continuità. È necessaria l’analisi contemporanea di più aree:

• stato degli avvolgimenti dello statore,
• simmetria della resistenza tra le fasi,
• resistenza di isolamento rispetto alla carcassa,
• tenuta dell’isolamento a una tensione di prova più elevata,
• possibile presenza di cortocircuiti tra spire,
• stato dei sensori di temperatura,
• efficienza del ventilatore di raffreddamento continuo,
• simmetria delle correnti di fase durante il funzionamento,
• correnti di dispersione,
• vibrazioni e stato dei cuscinetti.

Se un motore Lenze MF funziona in modo instabile, si surriscalda o provoca allarmi dell’inverter, affida la diagnostica prima di riavviare la macchina. Misure eseguite in anticipo spesso permettono di evitare un guasto più grave dell’azionamento.

Misura della resistenza degli avvolgimenti del motore 3 fasi Lenze MF

La misura di base nella diagnostica di un motore trifase è la misura degli avvolgimenti del motore 3 fasi. Nel motore Lenze MF occorre misurare la resistenza tra i morsetti U-V, V-W e W-U nella scatola morsettiera. La misura dovrebbe essere eseguita con un misuratore preciso di basse resistenze o con un analizzatore professionale per motori, perché in molti motori le differenze possono essere piccole, ma tecnicamente rilevanti.

In un motore efficiente, i valori tra le fasi dovrebbero essere simmetrici. Se una coppia di fasi si discosta nettamente dalle altre, ciò può indicare:

• asimmetria degli avvolgimenti,
• danneggiamento dei collegamenti nella scatola morsettiera,
• cortocircuito parziale tra spire,
• problema con le uscite degli avvolgimenti,
• effetti del surriscaldamento dello statore,
• precedente danneggiamento meccanico o termico.

Nella diagnostica pratica non basta annotare semplicemente che il motore ha continuità su tutte le fasi. È importante confrontare i valori U-V, V-W e W-U e valutare se gli scostamenti rientrano in un intervallo accettabile. Scostamenti superiori a qualche percento sono un segnale di avvertimento e richiedono ulteriori prove.

La frase come misurare un motore trifase porta spesso a consigli molto semplificati, ma nel caso degli azionamenti industriali questa diagnostica deve essere più accurata. La misura della resistenza degli avvolgimenti è solo la prima fase. Non rileva tutti i difetti di isolamento, non sempre mostra un cortocircuito che si manifesta solo sotto tensione e non sostituisce le prove dinamiche.

Misura della resistenza di isolamento tra avvolgimenti e carcassa

La seconda fase chiave è la misura della resistenza di isolamento. Si esegue con un megaohmetro o con un analizzatore per motori, scegliendo la tensione di prova in base alla tensione nominale del motore. In pratica, per molti motori industriali si utilizzano più spesso 500 V DC o 1000 V DC, ma la scelta della tensione dovrebbe derivare dai parametri del motore specifico e dalle procedure di assistenza.

La misura viene eseguita tra le fasi cortocircuitate e la carcassa del motore, cioè il conduttore di protezione PE. L’obiettivo è verificare se l’isolamento degli avvolgimenti non sia umido, sporco, surriscaldato, perforato o indebolito. In un motore efficiente, il risultato dovrebbe essere molto elevato, spesso a livello di megaohm o gigaohm, a seconda della costruzione, delle condizioni di misura e dello stato dell’isolamento.

Una bassa resistenza di isolamento può significare:

• guasto a terra degli avvolgimenti,
• umidità nello statore,
• contaminazione dell’interno del motore con polvere di processo, olio o depositi conduttivi,
• degradazione della vernice isolante,
• tracce di surriscaldamento,
• rischio di perforazione durante il funzionamento con inverter.

Nelle applicazioni con convertitore di frequenza, lo stato dell’isolamento ha un’importanza particolare. L’inverter genera forme d’onda con rapidi fronti di salita della tensione e il motore lavora in condizioni diverse rispetto all’alimentazione di rete classica. Se l’isolamento è indebolito, il problema può non manifestarsi durante una semplice misura di continuità, ma può comparire durante il funzionamento reale dell’azionamento.

Prova ad alto potenziale e prova a impulso nella diagnostica del motore Lenze MF

Le prove approfondite dei motori trifase richiedono l’utilizzo di analizzatori per motori. Nel caso di Lenze MF, le prove ad alto potenziale e le prove a impulso sono particolarmente utili, perché permettono di rilevare guasti invisibili durante una misura di base della resistenza.

La prova ad alto potenziale serve a valutare la tenuta dell’isolamento a una tensione aumentata. Aiuta a rilevare perforazioni che possono comparire solo dopo il superamento di un determinato valore di tensione. Una prova di questo tipo è particolarmente importante quando il motore ha lavorato in presenza di umidità, ad alta temperatura, dopo un sovraccarico, dopo un lungo stoccaggio oppure dopo un guasto dell’inverter.

La prova a impulso permette di rilevare cortocircuiti tra spire. L’analizzatore applica un impulso e osserva il comportamento del circuito RLC formato dalla bobina del motore e dal condensatore di misura integrato nel dispositivo. Differenze nello smorzamento del segnale, nella forma d’onda o nella risposta delle singole fasi possono indicare un problema nell’avvolgimento.

È importante perché un cortocircuito tra spire non è sempre visibile in una misura standard della resistenza. Nella fase iniziale, il guasto può causare solo surriscaldamento locale, aumento della corrente, funzionamento irregolare o allarmi dell’inverter. Solo con il tempo si sviluppa in un grave guasto dell’avvolgimento.

Tipo di misura	Che cosa permette di rilevare?	Quando è particolarmente importante?
Resistenza degli avvolgimenti U-V, V-W, W-U	Asimmetria delle fasi, danni ai collegamenti, sospetto di cortocircuiti	In ogni diagnostica di un motore trifase
Resistenza di isolamento verso PE	Guasto a terra, umidità, degradazione dell’isolamento	Dopo surriscaldamento, fermo, allagamento, contaminazione o allarmi dell’inverter
Prova ad alto potenziale	Perforazioni dipendenti dalla tensione di prova	In caso di sospetto isolamento indebolito
Prova a impulso	Cortocircuiti tra spire e differenze nella risposta degli avvolgimenti	In caso di funzionamento irregolare, surriscaldamento e asimmetria delle correnti
Misura dei sensori di temperatura	Danneggiamento della protezione termica	In caso di allarmi di temperatura e funzionamento con inverter
Misura delle correnti di fase	Asimmetria del carico, sovraccarico, problemi dinamici	Durante il funzionamento a vuoto e sotto carico

Diagnostica dei sensori di temperatura e del sistema di raffreddamento continuo

Nei motori Lenze MF, il sistema di raffreddamento è uno degli elementi che distinguono questa serie da molti motori trifase standard. Grazie al raffreddamento continuo, il motore può mantenere condizioni termiche adeguate anche a basse velocità, dove un tipico ventilatore montato sull’albero avrebbe un’efficacia limitata.

Per questo motivo le misure del motore Lenze MF dovrebbero includere non solo gli avvolgimenti, ma anche il sistema termico. Il tecnico di assistenza dovrebbe controllare la resistenza dei sensori di temperatura integrati e confrontarla con la caratteristica corretta per il tipo di sensore specifico. Una lettura errata può causare falsi allarmi, mancanza di protezione termica o cooperazione non corretta con l’inverter.

È inoltre necessario controllare il circuito di alimentazione del ventilatore. Se il ventilatore non funziona, gira troppo lentamente, si arresta periodicamente oppure la sua alimentazione è instabile, il motore può surriscaldarsi nonostante misure corrette degli avvolgimenti. Questo è particolarmente pericoloso nelle applicazioni in cui l’azionamento lavora a lungo a basse frequenze.

I sintomi di problemi di raffreddamento nel motore Lenze MF possono includere:

• aumento della temperatura della carcassa a bassa velocità,
• allarmi termici dell’inverter,
• calo della coppia o instabilità del funzionamento dell’azionamento,
• frequenti interventi delle protezioni,
• peggioramento dell’isolamento degli avvolgimenti nel tempo,
• usura accelerata dei cuscinetti e degli elementi meccanici.

Se il motore Lenze MF si scalda a bassi giri, non presumere subito un guasto dell’inverter. Affida la diagnostica del motore, dei sensori di temperatura e del ventilatore di raffreddamento continuo per stabilire la causa reale del problema.

Misure dinamiche del motore trifase sotto tensione e sotto carico

La misura statica mostra lo stato del motore a riposo, ma non sempre è sufficiente per valutare il comportamento dell’azionamento nell’applicazione reale. Per questo una diagnosi completa del motore trifase dovrebbe includere anche prove dinamiche sotto tensione, preferibilmente in condizioni il più possibile vicine al funzionamento della macchina.

Durante le prove dinamiche occorre controllare l’assorbimento di corrente in tutte e tre le fasi. A questo scopo si utilizza una pinza amperometrica o un analizzatore più avanzato dei parametri elettrici. Non è importante solo il valore della corrente, ma anche la simmetria tra le fasi, il comportamento all’avviamento, il funzionamento a vuoto e il funzionamento sotto carico.

L’asimmetria delle correnti può derivare da molte cause, tra cui:

• danneggiamento dell’avvolgimento,
• cortocircuito tra spire,
• alimentazione non uniforme,
• problema lato inverter,
• carico meccanico eccessivo,
• danneggiamento dei cuscinetti,
• parametri dell’azionamento errati,
• problemi con i cavi motore o con la schermatura.

Vale anche la pena verificare le correnti di dispersione. Nei sistemi con inverter la loro presenza può essere legata alle capacità dei cavi, ai filtri, allo stato dell’isolamento, alla schermatura o alla degradazione degli avvolgimenti. Se le correnti di dispersione aumentano oppure causano l’intervento delle protezioni, è necessaria un’analisi più approfondita dell’intero percorso di azionamento.

Chiama: +48 717 500 983

Quando la diagnostica del motore Lenze MF dovrebbe essere affidata a un servizio professionale?

Sintomi che indicano la necessità di una diagnostica del motore industriale

Una diagnosi professionale del motore industriale è indicata ogni volta che i sintomi non consentono di stabilire chiaramente se il problema si trova sul lato del motore, dell’inverter, dei cavi, della meccanica o della configurazione dell’azionamento. Nel caso di Lenze MF è particolarmente importante perché il motore lavora di solito in un sistema regolato e il guasto di un elemento può influenzare l’intero percorso di azionamento.

Vale la pena inviare un motore Lenze MF in diagnostica se si verificano:

• allarmi di sovraccarico o sovracorrente sull’inverter,
• allarmi di temperatura,
• funzionamento irregolare a determinate velocità,
• surriscaldamento a basse frequenze,
• calo della coppia,
• difficoltà di avviamento,
• scatto delle protezioni,
• aumento del rumore,
• vibrazioni eccessive,
• odore di isolamento surriscaldato,
• presenza di umidità o contaminazione nel motore,
• sospetto danneggiamento dopo un guasto dell’inverter,
• errori ricorrenti dopo il riavvio della macchina.

Nella manutenzione, un errore frequente è riavviare l’azionamento senza stabilire la causa del guasto. Se l’isolamento è indebolito, il ventilatore non funziona correttamente oppure nell’avvolgimento si sviluppa un cortocircuito tra spire, ogni successivo avviamento può aggravare il danno.

Che cosa possono significare asimmetria delle misure, calo dell’isolamento o aumento della corrente?

I risultati delle misure devono essere interpretati nel loro insieme, non singolarmente. La sola asimmetria della resistenza degli avvolgimenti non dice ancora tutto, ma in combinazione con surriscaldamento, asimmetria delle correnti o risultato anomalo della prova a impulso può indicare un reale danneggiamento dello statore.

L’asimmetria della resistenza degli avvolgimenti può significare un problema con i collegamenti, un surriscaldamento locale, il danneggiamento di una fase o un cortocircuito in fase di sviluppo. Una bassa resistenza di isolamento può indicare umidità, contaminazione o degradazione della vernice isolante. L’aumento della corrente di lavoro può derivare da sovraccarico meccanico, parametri errati dell’inverter, danneggiamento degli avvolgimenti o problemi ai cuscinetti.

Per questo, nella pratica di assistenza è importante confrontare diversi gruppi di dati:

• resistenza degli avvolgimenti tra le fasi,
• resistenza di isolamento verso la carcassa,
• risultati della prova ad alto potenziale,
• risultati della prova a impulso,
• resistenza dei sensori di temperatura,
• parametri del ventilatore,
• assorbimento di corrente durante il funzionamento,
• vibrazioni e rumore dei cuscinetti,
• storico degli allarmi dell’inverter,
• condizioni di lavoro della macchina.

Questo approccio permette di evitare una diagnosi errata. Ad esempio, il motore può avere una resistenza degli avvolgimenti corretta, ma mostrare un problema nella prova a impulso. Può avere un buon isolamento a temperatura ambiente, ma manifestare problemi dopo il riscaldamento. Può anche essere elettricamente efficiente, ma sovraccaricato dalla meccanica della macchina.

Come si svolge in pratica una diagnosi completa del motore trifase Lenze MF?

La diagnostica completa del motore Lenze MF dovrebbe procedere per fasi. Prima si eseguono l’ispezione visiva e l’identificazione del dispositivo, poi le misure elettriche, successivamente le prove di isolamento e degli avvolgimenti, e infine l’analisi del funzionamento dinamico e degli elementi meccanici e termici.

Un processo pratico di diagnostica può essere il seguente:

• identificazione del motore Lenze MF sulla base della targhetta, della potenza, della tensione, della corrente, del tipo e del metodo di collegamento,
• controllo della scatola morsettiera, dei morsetti, dei cavi, delle tracce di surriscaldamento e di umidità,
• misura della resistenza degli avvolgimenti tra U-V, V-W e W-U,
• misura della resistenza di isolamento tra le fasi cortocircuitate e la carcassa PE,
• prova ad alto potenziale per verificare la tenuta dell’isolamento,
• prova a impulso per rilevare cortocircuiti tra spire,
• misura della resistenza dei sensori di temperatura,
• controllo del circuito di alimentazione del ventilatore di raffreddamento continuo,
• controllo delle correnti di fase durante il funzionamento a vuoto e sotto carico,
• verifica delle correnti di dispersione,
• valutazione delle vibrazioni, del rumore e dello stato dei cuscinetti,
• confronto dei risultati con lo storico di funzionamento dell’inverter e con i sintomi segnalati dall’utente.

Una diagnosi del motore elettrico eseguita in questo modo permette di distinguere il danneggiamento degli avvolgimenti dai problemi di raffreddamento, da una configurazione errata dell’inverter, dal sovraccarico meccanico o da problemi di cablaggio. È particolarmente importante negli stabilimenti industriali, dove una decisione rapida ma errata può causare un nuovo fermo.

Devi confermare lo stato del motore Lenze MF prima di riavviare la linea? Affida misure complete degli avvolgimenti, dell’isolamento, del raffreddamento e del funzionamento dinamico per ridurre il rischio di ritorno del guasto dopo l’avvio della produzione.

Perché una diagnostica rapida riduce i costi del fermo produzione?

Il guasto di un motore trifase in un’applicazione industriale raramente è un problema isolato. Un azionamento fermo può bloccare un trasportatore, un sistema di alimentazione, una pompa, un ventilatore, una macchina di processo oppure un’intera sezione della linea. Nel caso di un motore che lavora con inverter, si aggiunge anche il rischio di interpretare il problema in modo errato: a volte si sospetta l’inverter, mentre la causa è l’isolamento del motore, il ventilatore, il sensore di temperatura oppure un cortocircuito tra spire.

Le misure professionali dei motori trifase permettono di decidere più rapidamente se il motore è idoneo a continuare il lavoro, richiede riparazione, rigenerazione, deve essere asciugato, riavvolto, riconfigurato oppure ritirato dall’esercizio. Questo riduce il tempo di incertezza e limita il rischio di sostituire inutilmente componenti funzionanti.

L’assenza di diagnostica può portare a:

• nuovo arresto della macchina dopo un breve periodo di funzionamento,
• aggravamento del danneggiamento degli avvolgimenti,
• danneggiamento dell’inverter o delle protezioni,
• surriscaldamento del motore a bassi giri,
• aumento dei costi di riparazione,
• prolungamento del fermo produzione,
• rischio per la sicurezza dell’operatore e della macchina.

Per la manutenzione non è importante solo rispondere alla domanda se il motore funziona, ma se può tornare in sicurezza al lavoro in una specifica applicazione. Per questo la diagnosi Lenze MF dovrebbe essere trattata come un elemento della gestione dell’affidabilità dell’azionamento, e non solo come una misura dopo un guasto.

Quali valori misurare nel motore Lenze MF?

Se ti chiedi come diagnosticare un motore trifase Lenze MF, inizia da un set completo di misure che includa sia la parte elettrica sia quella termica e dinamica. Solo così è possibile ottenere un quadro affidabile dello stato del motore.

I valori più importanti da misurare sono:

• resistenza degli avvolgimenti U-V, V-W e W-U per valutare la simmetria delle fasi,
• resistenza di isolamento tra le fasi cortocircuitate e PE per rilevare guasti a terra, umidità e degradazione dell’isolamento,
• risultato della prova ad alto potenziale per valutare la tenuta dell’isolamento,
• risultato della prova a impulso per rilevare cortocircuiti tra spire,
• resistenza dei sensori di temperatura per valutare la protezione termica,
• parametri di alimentazione del ventilatore responsabile del raffreddamento continuo,
• correnti di fase durante il funzionamento a vuoto e sotto carico,
• correnti di dispersione nel sistema motore, cavi, inverter,
• vibrazioni, rumore e stato dei cuscinetti per valutare la parte meccanica.

La riparazione del motore Lenze dovrebbe essere preceduta da una diagnostica affidabile. Senza misure, è facile confondere un danneggiamento dell’avvolgimento con un problema di raffreddamento, un errore dell’inverter con una perforazione dell’isolamento oppure un sovraccarico meccanico con il guasto del motore stesso. Proprio per questo una diagnosi completa del motore Lenze MF è la strada più sicura per prendere la corretta decisione di assistenza.
