Ispezione e manutenzione dei motori Fanuc Alpha e Fanuc Beta dopo un temporale

L’ispezione dei motori Fanuc dopo un temporale deve comprendere non solo il controllo del servomotore stesso, ma anche la diagnostica dell’encoder, del Pulsecoder, del cablaggio, dei connettori e del servoamplificatore. Nei sistemi Fanuc Alpha e Fanuc Beta, una sovratensione dopo una scarica atmosferica può non dare sintomi immediati, ma danneggiare gradualmente l’isolamento degli avvolgimenti, l’elettronica di feedback e i moduli di potenza. Per questo, dopo un temporale, non conviene limitarsi al semplice avviamento della macchina. La soluzione più sicura è una diagnosi completa del sistema di azionamento prima che si verifichino un guasto dell’asse, un fermo produzione o un danno permanente ai componenti Fanuc.

I motori Fanuc Alpha e Fanuc Beta lavorano in sistemi CNC impegnativi, robot, centri di lavoro e linee di produzione, dove la stabilità dell’asse ha un impatto diretto sulla qualità del processo. Dopo un temporale è particolarmente importante verificare se l’onda di sovratensione non sia entrata nell’azionamento attraverso la rete di alimentazione, i cavi di segnale, la schermatura dei cavi o gli anelli di messa a terra. Anche un breve impulso di tensione può indebolire l’isolamento, danneggiare l’elettronica a bassa tensione o causare errori instabili che si manifestano solo dopo il riscaldamento della macchina.

Se, dopo un temporale, una macchina con azionamenti Fanuc segnala un allarme asse, perde la posizione, lavora in modo instabile o non avvia l’asse, vale la pena richiedere subito una diagnostica di servizio. Un’ispezione rapida può ridurre il rischio di un guasto più grave, abbreviare il fermo e aiutare a decidere se siano sufficienti la manutenzione, la riparazione dell’elettronica, la sostituzione dell’encoder oppure se sarà necessario un motore sostitutivo funzionante.

Chiama: +48 717 500 983

Perché l’ispezione dei motori Fanuc dopo un temporale è necessaria?

Cosa può danneggiare un temporale nei motori Fanuc Alpha e Fanuc Beta?

Un temporale è pericoloso per gli azionamenti Fanuc soprattutto a causa delle sovratensioni impulsive. Una scarica atmosferica ravvicinata può causare un brusco aumento del potenziale nell’impianto di alimentazione, nel sistema di messa a terra o nei cavi di segnale. Di conseguenza, l’energia della sovratensione può raggiungere il servomotore, l’encoder, i cavi di alimentazione, i cavi di feedback e il servoamplificatore.

I motori in corrente alternata Fanuc Alpha e Fanuc Beta sono meccanicamente e termicamente robusti per costruzione, ma l’isolamento dei loro avvolgimenti ha una rigidità dielettrica definita. Se l’impulso di tensione supera il livello sicuro, può verificarsi un indebolimento puntuale dell’isolamento dello statore. Il problema è che il danno non significa sempre una perforazione immediata. Spesso inizia con microdanni che, dopo il riavvio della macchina, si sviluppano sotto l’influenza di temperatura, carico e vibrazioni.

Nella pratica, il reparto manutenzione può avere l’impressione che la macchina funzioni correttamente dopo un temporale, mentre dopo alcune ore o giorni compaiono allarmi instabili, cortocircuiti tra spire, cortocircuiti verso la carcassa o problemi di posizionamento dell’asse. Per questo il servizio dei motori Fanuc dopo un temporale deve essere trattato come un’azione preventiva, non solo come una reazione all’arresto completo dell’azionamento.

Sintomi di guasto del servomotore Fanuc dopo una sovratensione

Dopo scariche atmosferiche, il sistema di azionamento Fanuc può comportarsi diversamente rispetto a prima dell’interruzione dell’alimentazione. Alcuni sintomi sono evidenti, ad esempio la mancanza di pronto asse o un allarme del controllore CNC. Altri sono più sottili e facili da sottovalutare, soprattutto quando la macchina continua ad avviare il programma.

Tra i sintomi tipici che dovrebbero indurre a eseguire una diagnostica vi sono:

• allarmi asse Fanuc che compaiono dopo un temporale o una mancanza di alimentazione,
• errori di trasmissione dei dati seriali dall’encoder o dal Pulsecoder,
• perdita di posizione dell’asse,
• vibrazioni del servomotore durante il funzionamento o a macchina ferma,
• rumore anomalo dell’azionamento,
• funzionamento instabile dell’asse dopo il riscaldamento della macchina,
• arresti casuali del ciclo produttivo,
• problemi di referenziazione dell’asse,
• aumento della temperatura del motore o del servoamplificatore,
• sospetto di cortocircuito tra spire o cortocircuito verso la carcassa.

Non ogni sintomo significa subito che il motore deve essere sostituito. Spesso la causa è un encoder danneggiato, un cavo di segnale, un connettore, la schermatura o l’elettronica nel modulo servo. Per questo, prima di acquistare parti, vale la pena eseguire una diagnosi completa Fanuc Alpha o Fanuc Beta, per non sostituire componenti funzionanti e non generare costi inutili.

Hai un allarme asse Fanuc dopo un temporale? Contatta il servizio RGB Elektronika e affida la diagnostica del motore, dell’encoder e dell’elettronica dell’azionamento prima di caricare nuovamente la macchina.

Perché il Pulsecoder e l’encoder Fanuc sono particolarmente sensibili alle sovratensioni?

L’elemento più esposto nei sistemi Fanuc Alpha e Fanuc Beta spesso non è il corpo del motore stesso, ma il sistema di feedback. Nei servomotori Fanuc, l’encoder, spesso definito Pulsecoder Fanuc, è responsabile del controllo preciso della posizione e della velocità. È montato nella parte posteriore del motore ed è accoppiato direttamente all’albero.

Il Pulsecoder lavora con elettronica a bassa tensione e i suoi circuiti logici sono molto più sensibili alle sovratensioni rispetto agli elementi di potenza. Se un’onda di sovratensione passa attraverso lo schermo del cavo, la linea di alimentazione dell’encoder o il percorso di trasmissione dati, può danneggiare transistor, driver di linea, circuiti integrati e convertitori interni. Di conseguenza, il controllore CNC può perdere la comunicazione con l’asse o ricevere dati di posizione errati.

Per questo il servizio degli encoder Fanuc dopo un temporale è importante quanto la misurazione degli avvolgimenti del motore. Omettere il Pulsecoder nella diagnostica può portare a una situazione in cui il motore sembra elettricamente funzionante, ma la macchina continua a segnalare errori asse, non si referenzia correttamente o perde posizione durante il ciclo.

Danni nascosti all’encoder Fanuc dopo un temporale

Il danneggiamento dell’encoder non è sempre immediato e inequivocabile. In molti casi, l’elettronica del Pulsecoder subisce una degradazione parziale. L’azionamento può avviarsi correttamente a freddo, mentre il problema compare solo dopo il riscaldamento della macchina, l’aumento del carico o un funzionamento più lungo in ciclo automatico.

Tra i sintomi nascosti di danneggiamento dell’encoder Fanuc vi sono, tra gli altri, deriva termica, errori di comunicazione sporadici, brevi perdite di segnale, conteggio instabile degli impulsi e perdita di posizione. Questi casi sono difficili da individuare durante un breve controllo sulla macchina, perciò richiedono test di servizio e verifica in condizioni simili al funzionamento reale.

Errori asse, perdita di posizione e funzionamento instabile dell’azionamento

Se, dopo un temporale, il sistema Fanuc segnala errori asse, non bisogna presumere che il problema riguardi esclusivamente il controllore CNC. La fonte del guasto può essere l’encoder, il cavo di feedback, un connettore danneggiato, una schermatura disturbata, il servoamplificatore oppure il motore stesso. Proprio per questo una diagnostica efficace deve comprendere l’intero percorso di azionamento, non un singolo componente.

Come si svolgono la diagnostica e la manutenzione dei motori Fanuc Alpha e Beta?

Diagnosi Fanuc Alpha e Fanuc Beta – dalla misurazione dell’isolamento ai test dinamici

Una diagnosi Fanuc Alpha e una diagnosi Fanuc Beta professionali dopo un temporale devono iniziare con lo scollegamento sicuro dell’alimentazione e l’attesa del tempo necessario alla scarica dei condensatori del bus DC. Solo dopo tale preparazione si può procedere alle misurazioni del motore, al controllo dei cavi, all’ispezione dei connettori e alla verifica dell’elettronica del servoamplificatore.

Nella pratica, l’ispezione e la manutenzione dei motori Fanuc Alpha e Fanuc Beta devono comprendere:

• misurazione della resistenza di isolamento degli avvolgimenti rispetto alla carcassa,
• misurazione della resistenza degli avvolgimenti e valutazione della simmetria di fase,
• verifica dell’assenza di inizi di cortocircuiti tra spire,
• controllo dei connettori del motore e dell’encoder,
• controllo dei cavi di alimentazione e di segnale,
• valutazione della schermatura dei cavi e della continuità della messa a terra,
• diagnostica del Pulsecoder o dell’encoder,
• controllo del servoamplificatore Fanuc Alpha o Beta iSV,
• test dinamici dopo l’eliminazione dei guasti rilevati.

Questa procedura consente di stabilire se l’azionamento può essere riportato in funzione in sicurezza oppure se richiede asciugatura, riparazione, sostituzione dell’encoder, riparazione dell’elettronica Fanuc dopo sovratensioni o sostituzione del modulo danneggiato.

Misurazione della resistenza di isolamento degli avvolgimenti del motore Fanuc

Una delle fasi chiave dell’ispezione è la misurazione della resistenza di isolamento degli avvolgimenti dello statore rispetto alla carcassa. La misurazione viene eseguita con una tensione di prova adeguata alla classe di isolamento e ai parametri della macchina. Un valore inferiore a 100 MΩ deve essere trattato come un segnale di avvertimento, soprattutto dopo un temporale, un allagamento, un lungo fermo o un sospetto di sovratensione.

Una bassa resistenza di isolamento può indicare umidità, degradazione termica, contaminazione, tracce di conduzione dopo una sovratensione o l’inizio di un danno che, sotto carico, si svilupperà in un cortocircuito verso la carcassa. In tale situazione, l’ulteriore esercizio senza servizio può terminare con il danneggiamento del motore, del modulo di potenza o con l’arresto dell’intero asse.

Controllo degli avvolgimenti, dei connettori e della schermatura dei cavi

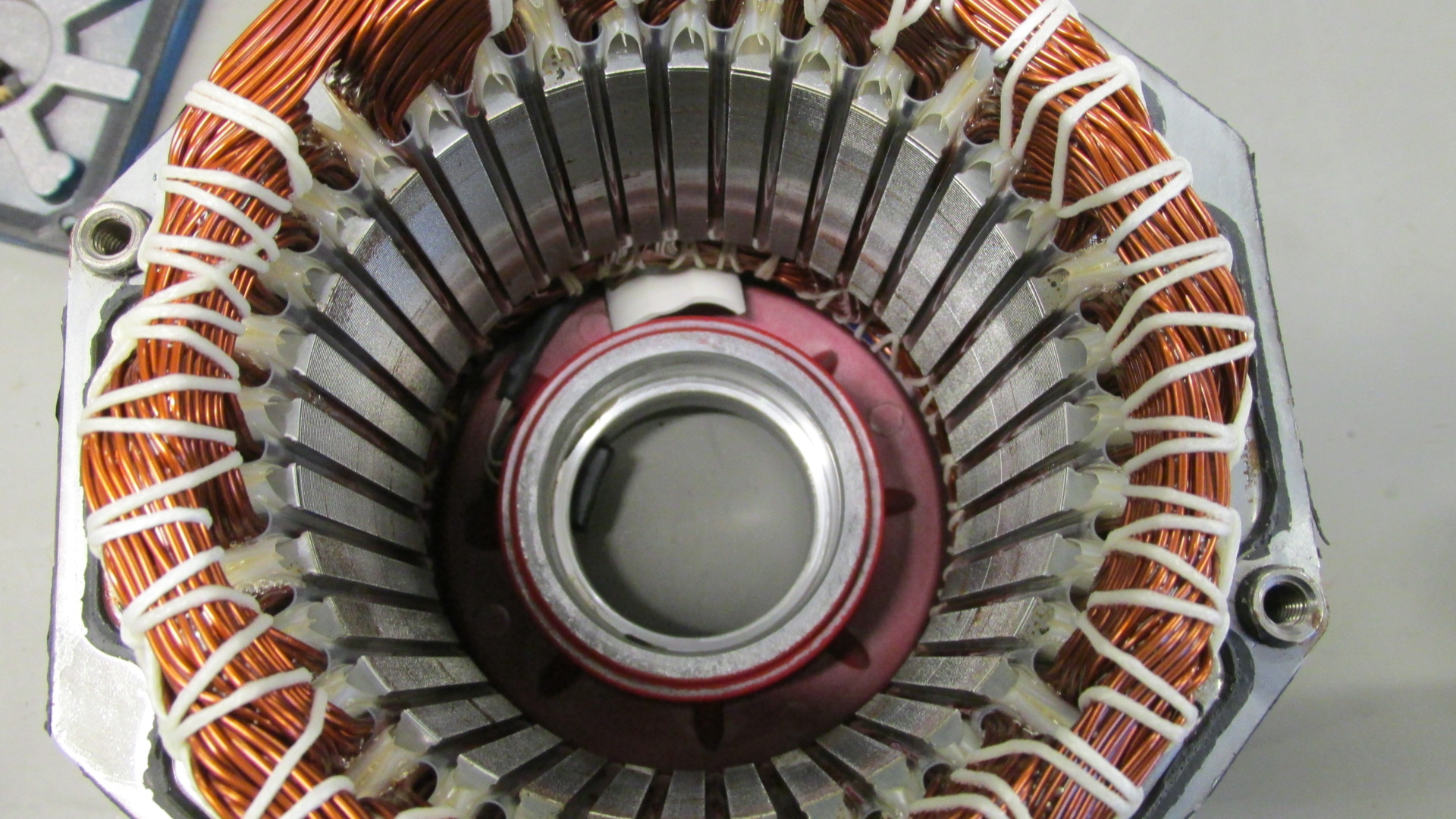

La seconda fase importante è la misurazione della resistenza degli avvolgimenti stessi. L’obiettivo è verificare la simmetria di fase ed escludere le fasi iniziali di cortocircuiti tra spire. Differenze tra le fasi possono indicare che l’avvolgimento è stato sollecitato da una sovratensione o da sovraccarichi precedenti.

Altrettanto importante è il controllo dei cavi e dei connettori. Dopo un temporale bisogna verificare se sui connettori sono presenti tracce di bruciature, isolamento fuso, contatti danneggiati, scolorimenti o depositi carboniosi. La schermatura dei cavi di segnale e di alimentazione deve mantenere la continuità, perché una schermatura danneggiata può aumentare la sensibilità del sistema a ulteriori disturbi ed errori di comunicazione.

Se non sei sicuro che il motore Fanuc dopo un temporale abbia un isolamento corretto e cavi funzionanti, affida le misurazioni al servizio. È più rapido e sicuro che avviare l’asse senza controllo.

Servizio degli encoder Fanuc dopo un temporale e riparazione dell’elettronica dopo sovratensioni

La riparazione dell’elettronica Fanuc dopo un temporale richiede il controllo degli elementi che potrebbero aver assorbito l’energia dell’impulso di sovratensione. Ciò riguarda sia l’elettronica del Pulsecoder sia i moduli del servoamplificatore, i circuiti di ingresso, i circuiti di misura e gli elementi di potenza. Anche se il motore non presenta un cortocircuito, un’elettronica danneggiata può impedire il funzionamento stabile dell’asse.

Nel caso degli encoder Fanuc, è particolarmente importante verificare il segnale di feedback, la stabilità della comunicazione, la reazione alla temperatura e la correttezza del conteggio della posizione. Se il Pulsecoder ha circuiti logici danneggiati, il controllore può generare allarmi asse critici, errori di trasmissione dati seriali o errori di conteggio degli impulsi.

Un servizio professionale degli encoder Fanuc dopo un temporale consente di distinguere il problema dell’encoder stesso da un guasto del cavo, del connettore, del servoamplificatore o del controllo. È importante, perché la sostituzione casuale di componenti senza diagnosi può allungare il fermo e aumentare il costo di riavvio della macchina.

Cosa controllare in un servoamplificatore Fanuc Alpha o Beta iSV?

Dopo una sovratensione bisogna controllare non solo il motore e l’encoder, ma anche il servoamplificatore. Nei sistemi Fanuc Alpha e Beta iSV possono danneggiarsi gli elementi di protezione in ingresso, i moduli a diodi del raddrizzatore, i transistor di potenza IGBT, i circuiti di misura della corrente e i circuiti di controllo. Se questi elementi non vengono verificati, il riavvio dell’azionamento può concludersi con un altro guasto.

È importante anche l’ispezione dell’interno della custodia. Depositi carboniosi, tracce di arco elettrico, componenti bruciati, scolorimenti del laminato o piste danneggiate possono indicare il passaggio dell’energia di sovratensione attraverso il sistema. Tali contaminazioni devono essere rimosse e i componenti danneggiati sostituiti prima di eseguire i test dinamici.

Quando ha senso riparare un motore Fanuc e quando conviene acquistare un ricambio?

La riparazione dei motori Fanuc dopo un temporale ha senso quando il danno può essere diagnosticato in modo chiaro e il costo del ripristino è giustificato rispetto al valore dell’azionamento e al tempo di fermo. Ciò riguarda, tra l’altro, danni a cavi, connettori, encoder, contaminazioni, umidità, isolamento indebolito ma ripristinabile o determinati guasti elettronici.

L’acquisto di un ricambio va considerato quando il motore presenta un grave cortocircuito tra spire, un cortocircuito verso la carcassa, un danno meccanico all’albero, un encoder danneggiato in modo non conveniente da riparare oppure quando il tempo di riparazione è troppo lungo rispetto al costo del fermo produzione. Nella pratica, i reparti manutenzione spesso hanno bisogno di due percorsi paralleli: diagnostica rapida dell’azionamento danneggiato e verifica della disponibilità di un ricambio o di un componente funzionante a magazzino.

Non sai se riparare un motore Fanuc o acquistare un ricambio funzionante? RGB Elektronika può aiutare nella diagnostica, nella valutazione della convenienza della riparazione e nella scelta di un componente disponibile per il sistema Fanuc Alpha o Fanuc Beta.

Ispezione e manutenzione Fanuc presso RGB Elektronika – riduci il rischio di fermo

Dopo un temporale, lo scenario peggiore è un avviamento apparentemente corretto della macchina senza il controllo dell’azionamento. Il sistema può funzionare per un breve periodo e poi fermarsi durante la produzione, generando costosi tempi di fermo, perdita di materiale, ritardi nell’evasione degli ordini e la necessità di cercare urgentemente ricambi. Per questo l’ispezione e la manutenzione dei motori Fanuc dopo una sovratensione devono essere eseguite il più rapidamente possibile, soprattutto nelle macchine critiche per il processo.

RGB Elektronika supporta gli stabilimenti industriali nella diagnostica, nelle ispezioni e nel servizio di sistemi di automazione ed elettronica industriale. Nel caso degli azionamenti Fanuc Alpha e Fanuc Beta è particolarmente importante controllare l’intera catena: motore, Pulsecoder, cablaggio, connettori, schermatura, servoamplificatore ed elettronica di potenza. Solo questo approccio consente di valutare realmente lo stato del sistema dopo una sovratensione.

L’esecuzione dell’ispezione consente di rispondere alle domande più importanti della manutenzione: se il motore può essere avviato in sicurezza, se l’encoder lavora stabilmente, se l’isolamento degli avvolgimenti è corretto, se il servoamplificatore non presenta elementi di potenza danneggiati e se l’azionamento non causerà un ulteriore guasto dopo il ritorno in produzione.

Se la tua macchina con azionamenti Fanuc Alpha o Fanuc Beta ha lavorato durante un temporale, segnala allarmi o si comporta diversamente dal solito, non aspettare l’arresto completo della linea. Affida l’ispezione dei motori Fanuc, la manutenzione del sistema di azionamento e la diagnostica dell’elettronica dopo sovratensioni. È più semplice, più rapido e meno costoso che eliminare gli effetti di un grave guasto durante la produzione. –> Richiedi la riparazione
