Guasto dell’azionamento BAUMULLER BUS6-VC-A0-0065. Codici di errore, problemi di avviamento del motore e rigenerazione dei componenti

Un guasto del BAUMÜLLER BUS6-VC-A0-0065 deve essere diagnosticato principalmente sulla base del codice di errore P124, dello stato attuale del regolatore e delle misurazioni nel circuito di alimentazione, nello stadio di potenza e nel circuito di retroazione. Se l’azionamento non avvia il motore, la semplice cancellazione dell’allarme di solito non è sufficiente. È necessario stabilire se il problema riguarda l’alimentazione, i transistor di potenza, il resolver, la memoria EEPROM, la temperatura, i segnali di abilitazione o i dispositivi collegati.

Per il reparto manutenzione questo significa soprattutto una cosa: prima di sostituire altri componenti, è opportuno registrare il codice di errore e stabilire in quale fase dell’avviamento si arresta il regolatore. Ciò consente di restringere notevolmente l’area di ricerca del guasto e di decidere se è necessaria la riparazione del BAUMÜLLER BUS6-VC-A0-0065, la rigenerazione dei componenti, la sostituzione del dispositivo o la modernizzazione del sistema di azionamento.

Chiama: +48 717 500 983

Come diagnosticare un guasto del BAUMÜLLER BUS6-VC-A0-0065?

BAUMÜLLER BUS6-VC-A0-0065 – cosa è utile sapere prima della diagnostica?

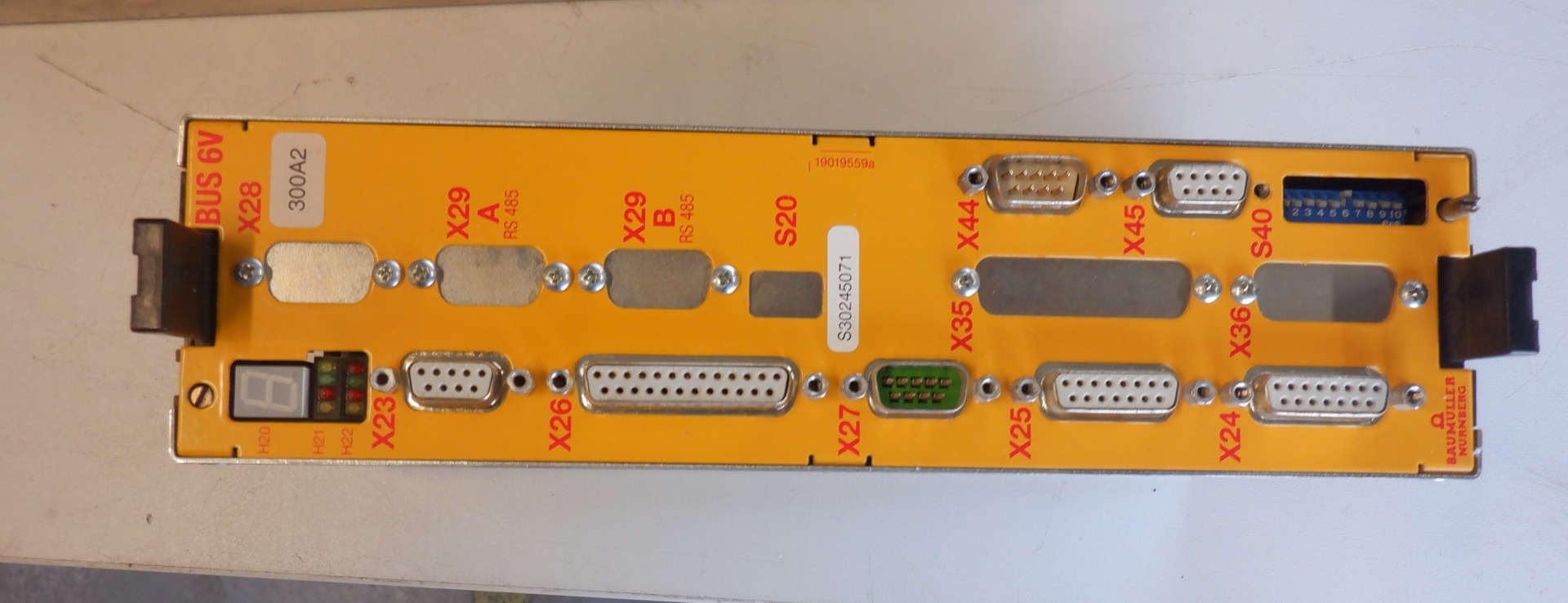

Il BUS6-VC-A0-0065 appartiene alla famiglia di regolatori V-Controller BUS 6 VC utilizzati nei sistemi di azionamento modulari BAUMÜLLER. È importante interpretare correttamente la sigla del dispositivo. In questo caso il simbolo 0065 non indica la corrente nominale del regolatore, bensì la sua versione. La configurazione A0 indica invece l’impiego di un resolver sulla prima interfaccia di retroazione e l’assenza di un encoder sulla seconda.

La piattaforma funziona con una precisione di calcolo a 16 bit e un tempo di campionamento del sistema di 62,5 µs. A seconda della configurazione, il sistema utilizza, tra l’altro, ingressi e uscite analogici ±10 V con risoluzione a 12 bit, ingressi digitali 24 V e interfacce impiegate per la retroazione e le operazioni di assistenza.

BUS6-VC-A0-0065 – codici di errore e loro significato

Uno dei parametri più importanti durante la diagnostica è P124 – M error code. In stato di guasto sul display compare il simbolo „F”, seguito da un codice che consente di identificare l’area del guasto. Se sono attivi più errori, è necessario controllare tutti i messaggi, perché il primo allarme potrebbe essere soltanto la conseguenza di un altro problema.

Codice	Significato diagnostico	Cosa controllare?
0005	Problema durante la lettura dei dati di avvio dalla EEPROM	Dati di avvio, memoria EEPROM, compatibilità tra dati e software
0110	Assenza del segnale Ready dal modulo di alimentazione	Alimentatore, collegamenti, segnale Ready e sistema collegato
0201	Tensione del circuito DC troppo elevata	DC-link, sistema di frenatura, resistenza di frenatura e condizioni di rigenerazione dell’energia
0202	Sovracorrente dello stadio di potenza	Motore, cavi, transistor di potenza, impostazioni di corrente e cortocircuiti
0203	Rilevata corrente di guasto	Possibile guasto a terra dei cavi motore o problema nel circuito di potenza
0204	Assenza della tensione ausiliaria per il pilotaggio dei transistor	Alimentazioni ausiliarie, driver dei transistor e circuiti di comando dello stadio di potenza
0205	Temperatura del modulo di potenza superiore a 85°C	Raffreddamento, dissipatore, ventilazione, sensore di temperatura e stadio di potenza
0207-020D	Monitoraggio dei transistor di potenza delle fasi U, V e W	Transistor, driver, cortocircuiti, guasti a terra e carico
0301-0304	Problemi relativi alla retroazione	Resolver, cavi, connettori ed elettronica di ingresso
0401	Superamento del modello di sovraccarico I²t del motore	Carico meccanico, parametri del motore, corrente e ciclo di lavoro
0501	Surriscaldamento del motore o problema nel circuito di misura della temperatura	Motore, sensore di temperatura e relativo cablaggio
0702	Rilevato azionamento bloccato	Meccanica della macchina, freno, riduttore, cuscinetti e carico dell’asse
0803-0804	Problemi di comunicazione della retroazione	Encoder o resolver, cavi, schermatura ed elettronica di ricezione
0901	Errore relativo alla EEPROM o all’hardware del regolatore	Memoria, alimentazione dell’elettronica e scheda di controllo

Errore 0205 BAUMÜLLER – surriscaldamento del modulo di potenza

L’errore 0205 BAUMÜLLER indica il superamento della temperatura dello stadio di potenza oltre 85°C. Tuttavia, ciò non significa sempre che il problema sia dovuto esclusivamente a una temperatura elevata nel quadro elettrico.

Durante la diagnostica è necessario controllare, tra l’altro, l’efficienza del raffreddamento, lo stato del dissipatore, il flusso d’aria, il sensore di temperatura e la temperatura effettiva dei componenti di potenza. Se l’allarme compare poco dopo l’avviamento di un dispositivo freddo, è necessario considerare anche un guasto del circuito di misura o dell’elettronica.

L’errore 0205 si ripete? Invece di limitarsi a cancellare l’allarme, è opportuno sottoporre il BUS6-VC a una diagnostica termica ed elettrica. Ciò consente di controllare sia il modulo di potenza sia il circuito di misura della temperatura.

Errore 0207 BAUMÜLLER BUS6 – problema con i transistor di potenza

I codici 0207–020D riguardano il monitoraggio dei transistor dello stadio di potenza nelle singole fasi U, V e W. La causa può essere un cortocircuito, un guasto a terra, un problema nel comando dei gate oppure un guasto del componente di potenza stesso.

In questo caso la riparazione non dovrebbe iniziare con la sostituzione casuale del transistor. È necessario controllare anche il relativo driver, i circuiti di alimentazione ausiliaria, le resistenze e i componenti di protezione, nonché il motore e i cavi motore. In caso contrario, il nuovo componente potrebbe danneggiarsi nuovamente già al primo tentativo di avviamento.

BAUMÜLLER BUS6 non avvia il motore – cosa controllare?

L’assenza di rotazione del motore non è sempre associata a un allarme visibile. Se il BAUMÜLLER BUS6 non avvia il motore, è importante stabilire quale stato raggiunge il regolatore e quale condizione manca per ottenere la completa abilitazione al funzionamento.

Sequenza NOT READY → OPERATION ENABLED

Durante un avviamento corretto, il sistema passa attraverso i seguenti stati:

• NOT READY TO START – è in corso l’inizializzazione dell’elettronica.
• INHIBIT START – l’inizializzazione è terminata, ma l’azionamento non dispone ancora delle condizioni necessarie per l’avvio.
• READY TO START – la preparazione del sistema di potenza è stata completata.
• SWITCHED ON – il sistema attende ulteriori condizioni di abilitazione.
• OPERATION ENABLED – è possibile il normale funzionamento del regolatore.

Se il dispositivo si arresta in uno degli stati precedenti, è necessario controllare i segnali richiesti per passare alla fase successiva. A seconda della configurazione del sistema, possono essere importanti, tra l’altro, la corretta inizializzazione, il segnale Ready del sistema di potenza, l’ingresso Rapid Halt X26:13, l’abilitazione del regolatore e il segnale Pulse Enable. Se il BUS6-VC non raggiunge uno stato che consente il funzionamento, è opportuno registrare l’ultimo stato raggiunto e i codici P124 attivi. Queste informazioni accelerano notevolmente la successiva diagnostica di assistenza.

Come individuare la causa reale del guasto invece di limitarsi a cancellare l’allarme?

Una diagnostica professionale del BAUMÜLLER BUS6 dovrebbe combinare le informazioni software con le misurazioni elettriche. Il solo codice di errore non mostra l’intera catena di causa ed effetto.

Ad esempio, un errore dello stadio di potenza può essere causato da un transistor danneggiato, ma la causa del suo guasto può trovarsi nel driver, nell’alimentatore ausiliario, nel motore o nel cavo. Allo stesso modo, un errore del resolver non significa automaticamente che il resolver sia guasto – il problema può essere anche nel cavo, nel connettore, nella schermatura o nell’elettronica di ingresso del regolatore.

Per questo motivo, durante la diagnostica è opportuno controllare:

• le tensioni di alimentazione e gli alimentatori ausiliari,
• il circuito DC-link e il sistema di frenatura,
• lo stadio di potenza e il pilotaggio dei transistor,
• la resistenza di isolamento del motore e dei cavi,
• il circuito del resolver o dell’encoder,
• i circuiti di misura della temperatura,
• la memoria EEPROM e i dati di avvio,
• gli ingressi e le uscite del regolatore,
• i segnali Ready, Rapid Halt e Pulse Enable,
• il carico meccanico dell’azionamento.

La sostituzione dei componenti senza individuare la causa primaria può produrre soltanto un effetto temporaneo. Nell’assistenza industriale l’obiettivo non dovrebbe essere soltanto avviare il regolatore sul banco prova, ma anche ridurre il rischio di un nuovo guasto dopo il rimontaggio nella macchina.

Riparazione e rigenerazione del BAUMÜLLER BUS6-VC-A0-0065 – quando conviene riparare l’azionamento?

Come si svolge la riparazione del BAUMÜLLER BUS6 VC?

L’ambito della riparazione dipende dal codice di errore, dai risultati delle misurazioni e dallo stato del dispositivo. Per prima cosa è necessario confermare la sigla del regolatore e i sintomi segnalati sulla macchina. Successivamente il dispositivo può essere sottoposto alla diagnostica dei singoli blocchi.

Un tipico processo di assistenza comprende un controllo visivo, misurazioni dell’alimentazione, verifica dello stadio di potenza e dei driver, controllo della memoria e dei circuiti di ingresso, seguito dalla sostituzione o rigenerazione dei componenti danneggiati. Dopo la riparazione sono particolarmente importanti i test funzionali.

Nel caso di regolatori più datati, è importante anche valutare lo stato dei componenti che non hanno ancora generato un allarme, ma che possono essere usurati a causa delle sollecitazioni termiche o dell’esercizio.

Quali componenti comprende la rigenerazione del BAUMÜLLER BUS6?

A seconda del risultato della diagnostica, la rigenerazione del BAUMÜLLER BUS6 può riguardare diverse aree dell’elettronica. Richiedono particolare attenzione:

• alimentatori ausiliari,
• stadio di comando dei transistor,
• transistor e modulo di potenza,
• circuito DC-link,
• sistema di frenatura,
• memoria EEPROM,
• circuiti di ingresso e uscita,
• circuito del resolver e dell’encoder,
• circuiti di misura della temperatura,
• connettori e componenti soggetti a invecchiamento termico.

L’ambito dell’intervento non dovrebbe tuttavia essere stabilito esclusivamente in base all’età del dispositivo. È necessario prima individuare la causa reale del guasto e poi decidere quali componenti richiedono la sostituzione o la rigenerazione.

Riparazione, sostituzione o modernizzazione dell’azionamento – cosa scegliere?

Nel caso di una macchina dotata di un sistema BAUMÜLLER meno recente, la riparazione del regolatore esistente consente spesso di mantenere l’attuale configurazione della macchina, il cablaggio, i parametri e la compatibilità con gli altri componenti. Ciò è particolarmente importante quando la sostituzione dell’intera architettura dell’azionamento richiederebbe la modifica del sistema di controllo.

Non tutte le riparazioni sono però economicamente giustificate. In caso di danni estesi all’elettronica, impossibilità di ripristinare i parametri o rischio molto elevato di ulteriori guasti, è opportuno valutare le alternative:

• riparazione del BUS6-VC esistente,
• regolatore rigenerato con configurazione compatibile,
• acquisto di un dispositivo sostitutivo compatibile,
• utilizzo di una seconda unità come ricambio a magazzino,
• modernizzazione del sistema di azionamento.

Nella scelta di un ricambio non bisogna basarsi esclusivamente sulla sigla BUS6-VC. È necessario confrontare il codice completo, la configurazione della retroazione, la versione del regolatore, il software e i parametri della macchina.

RGB Elektronika può aiutare a valutare se sia più razionale procedere con una riparazione, una rigenerazione, la scelta di un dispositivo sostitutivo o una modernizzazione. È inoltre possibile inviare una richiesta relativa all’acquisto di componenti di automazione industriale inutilizzati o danneggiati.

Come ridurre il fermo macchina in caso di guasto del BUS6-VC?

In caso di guasto dell’azionamento, il costo maggiore non è sempre rappresentato dal regolatore stesso. Per il reparto produzione può essere molto più gravoso il tempo durante il quale la macchina o l’intera linea rimane ferma.

Per questo motivo, già ai primi sintomi è opportuno salvare le informazioni diagnostiche: codice P124, stato del regolatore, momento in cui si verifica il guasto e condizioni di funzionamento. Non bisogna cancellare i dati né apportare modifiche casuali ai parametri prima di aver salvato la configurazione, se è possibile archiviarla.

Negli stabilimenti in cui il BUS6 è un componente di una macchina critica, è inoltre opportuno valutare il mantenimento di un dispositivo di ricambio compatibile o la preparazione anticipata di un piano di modernizzazione. Ciò permette di ridurre il rischio di dover prendere decisioni tecniche soltanto dopo l’arresto della produzione.

Assistenza BAUMÜLLER BUS6-VC presso RGB Elektronika

È opportuno allegare al dispositivo una descrizione del guasto il più dettagliata possibile. Le informazioni più utili sono:

• numero di tipo completo e sigla riportata sulla targhetta,
• codice o codici di errore P124,
• informazioni sul momento in cui compare l’allarme,
• ultimo stato raggiunto dal regolatore,
• informazione se il motore tenta di avviarsi,
• descrizione delle riparazioni precedenti,
• informazioni su eventuali cortocircuiti, surriscaldamenti o guasti del motore,
• parametri o copia della configurazione, se disponibile.

In caso di guasto di elettronica industriale meno recente, è fondamentale non solo individuare il componente danneggiato, ma anche determinare la causa che ha provocato il suo guasto. Ciò riguarda in particolare regolatori come il BAUMÜLLER BUS6-VC-A0-0065, nei quali un singolo allarme può avere origine in diversi circuiti collegati tra loro.

Hai un BAUMÜLLER BUS6-VC-A0-0065 guasto? Contatta RGB Elektronika e indica la sigla completa del regolatore, il codice P124 e i sintomi riscontrati sulla macchina. Sulla base di queste informazioni è possibile individuare molto più rapidamente la corretta direzione diagnostica e ridurre il tempo necessario per ripristinare il funzionamento dell’azionamento. —> Richiedi la riparazione
