Dove riparare Bosch Rexroth MSK061C-0600-NN-M1-UG0-NNNN? Assistenza motore Rexroth per macchine industriali

Bosch Rexroth MSK061C-0600-NN-M1-UG0-NNNN è meglio ripararlo presso un centro di assistenza che controlla l’intero sistema di azionamento, non solo il servomotore stesso. Nella pratica industriale, un sintomo visibile come guasto del motore Rexroth può derivare da un danno al motore stesso, ma anche da un problema dell’encoder, del freno, dei cavi, dei connettori, del servoamplificatore, della configurazione dell’azionamento o della meccanica dell’asse.

Per questo motivo la diagnostica Bosch Rexroth MSK061C dovrebbe iniziare dall’analisi dei sintomi, dello storico degli allarmi e delle condizioni operative della macchina. Solo dopo aver distinto i problemi elettrici, meccanici e di segnale è possibile stabilire se sia necessaria la riparazione del servomotore Bosch Rexroth, la rigenerazione degli elementi meccanici, il controllo dell’encoder, la verifica del freno o la diagnostica dei componenti associati.

Il servomotore Bosch Rexroth MSK061C lavora di solito in applicazioni in cui contano la ripetibilità del movimento, la precisione di posizionamento e il funzionamento stabile dell’asse. In questi sistemi, una sostituzione affrettata del motore senza controllare l’intera catena di azionamento potrebbe non risolvere il problema, e l’allarme potrebbe tornare dopo il montaggio di un altro componente.

Chiama: +48 717 500 983

Quando Bosch Rexroth MSK061C richiede diagnostica e riparazione?

Che cos’è Rexroth IndraDyn S MSK061C in un sistema di azionamento?

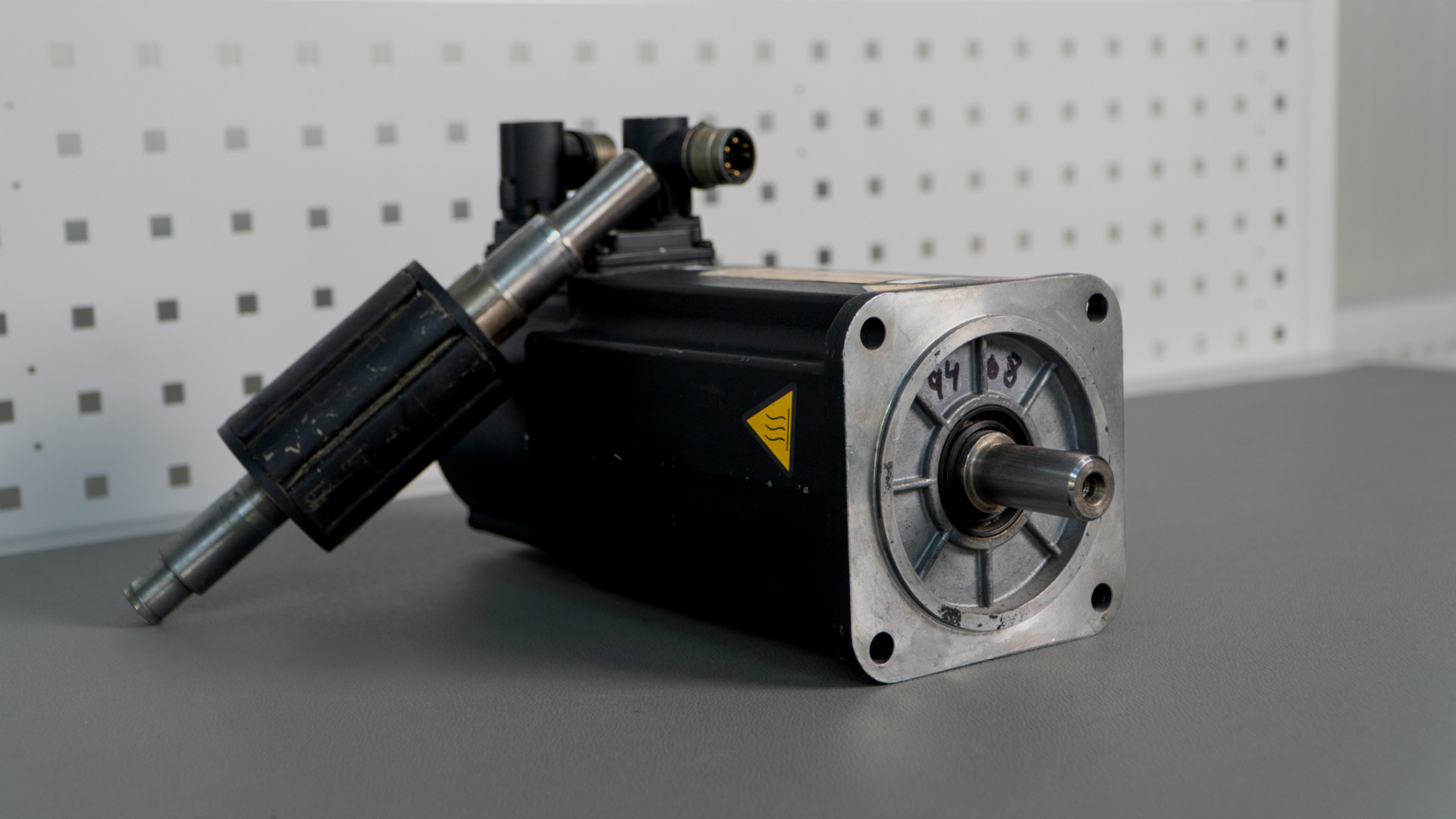

Rexroth IndraDyn S MSK061C è un servomotore industriale sincrono che lavora come parte di un sistema di azionamento ad anello chiuso. Nella macchina non funziona in modo autonomo. Collabora con servoamplificatore, controllore dell’azionamento, encoder, cavi di potenza, cavi di retroazione, sistema di controllo e meccanica dell’asse.

La variante Rexroth MSK061C-0600 viene utilizzata dove sono richiesti movimenti dinamici, controllo della posizione e funzionamento stabile nel ciclo produttivo. I servomotori di questa classe si trovano, tra l’altro, in macchine utensili, macchine per imballaggio, macchine da stampa, macchine alimentari, applicazioni per la lavorazione dei metalli e robotica.

Per la variante MSK061C-0600-NN, il materiale tecnico indica tra l’altro una velocità massima di seimila giri al minuto, una coppia massima di trentadue newtonmetri, grado di protezione IP sessantacinque e classe di isolamento F. Questi dati mostrano che si tratta di un componente impiegato in applicazioni industriali impegnative, dove sovraccarico, raffreddamento errato, disturbi del segnale o meccanica dell’asse non corretta possono portare rapidamente al fermo macchina.

Perché un sintomo dell’azionamento non indica sempre un motore danneggiato?

In un sistema servo, un codice di allarme o un messaggio dell’azionamento è solo il punto di partenza. Non indica ancora se il guasto si trova nel motore, nel cavo, nell’encoder, nel freno, nel servoamplificatore o nella parte meccanica. Lo stesso sintomo può avere diverse cause e solo la diagnostica consente di individuare il componente che richiede realmente la riparazione.

Se il problema si trova nel cavo dell’encoder, nel connettore, nella schermatura o nell’ingresso del servoamplificatore, la semplice sostituzione del motore può essere costosa e inefficace. Lo stesso vale quando l’asse è meccanicamente sovraccarico, lavora con gioco, con un cuscinetto usurato o con un giunto non allineato. In questi casi l’azionamento può segnalare un problema di movimento, anche se la causa non deve necessariamente trovarsi solo negli avvolgimenti del motore.

Quali sintomi indicano un servomotore Bosch Rexroth danneggiato?

Un servomotore Bosch Rexroth MSK061C danneggiato può mostrare sintomi visibili sul pannello macchina, nello storico degli allarmi, nel comportamento dell’asse oppure nel funzionamento dell’azionamento stesso. Per la manutenzione è importante non trattare questi sintomi come conferma univoca del danneggiamento del motore, ma come segnale per una diagnostica completa.

• allarmi dell’azionamento legati alla posizione, al movimento dell’asse o alla retroazione,
• funzionamento instabile dell’asse durante il movimento o l’arresto,
• perdita di ripetibilità del posizionamento,
• strappi, vibrazioni o funzionamento irregolare dell’azionamento,
• rumore anomalo nell’area dei cuscinetti, dell’albero o del giunto,
• surriscaldamento della carcassa del motore,
• problemi di rilascio o mantenimento della posizione da parte del freno di stazionamento,
• difficoltà nell’avviare l’asse dopo un fermo, un guasto o la sostituzione di elementi del sistema,
• errori ricorrenti dopo il reset dell’allarme o il riavvio della macchina.

Questi sintomi possono indicare un danneggiamento del servomotore Bosch Rexroth MSK061C, ma possono anche derivare da cablaggio, connettori, schermatura, un problema lato servoamplificatore, parametri errati o meccanica dell’asse. Per questo l’analisi dovrebbe comprendere l’intero sistema, non solo una rapida constatazione che il motore deve essere sostituito.

Sintomi, possibili fonti e direzioni di controllo

Sintomo	Possibile fonte del problema	Cosa vale la pena controllare?
Allarme di retroazione o posizione	Encoder, cavo encoder, connettore, schermatura o ingresso del servoamplificatore	Percorso di retroazione, continuità dei cavi, schermatura EMC, stato dei connettori e storico degli allarmi
Surriscaldamento della carcassa del motore	Sovraccarico dell’asse, raffreddamento peggiorato, contaminazione, problema del freno o della meccanica	Condizioni operative, carico, temperatura, ventilazione, freno e collegamento meccanico con l’asse
Rumore, vibrazioni o perdita di fluidità del movimento	Cuscinetti, albero, giunto, disallineamento, carichi radiali o assiali	Stato meccanico del motore, collegamento con l’asse, giunto, giochi e condizioni operative della meccanica
Problema di mantenimento della posizione dopo l’arresto	Freno di stazionamento, sua alimentazione, meccanica dell’asse o carico dell’applicazione	Funzionamento del freno, rilascio dell’asse, alimentazione del freno e influenza del carico sull’avviamento

Perché un errore encoder non significa sempre encoder danneggiato?

Nel servomotore Bosch Rexroth MSK061C, l’encoder fornisce l’informazione di retroazione sulla posizione del rotore e dell’asse. Se il servoamplificatore perde un segnale di retroazione affidabile, la macchina può segnalare un allarme legato alla posizione, al movimento o al riferimento. Questo però non significa automaticamente che l’encoder stesso sia danneggiato.

La causa può essere un cavo encoder interrotto, un problema del connettore lato motore o lato servoamplificatore, una schermatura indebolita, disturbi EMC, un problema dell’ingresso encoder, parametri errati dopo la sostituzione di componenti oppure una meccanica dell’asse instabile. Per questo la diagnostica del servomotore Rexroth dovrebbe comprendere l’intero percorso di retroazione.

• controllo del cavo encoder e della continuità dei collegamenti,
• verifica dei connettori lato motore e lato servoamplificatore,
• valutazione della schermatura e del percorso dei cavi rispetto alle fonti di disturbo,
• analisi dello storico degli allarmi e del momento in cui si presentano,
• controllo del comportamento dell’asse in diverse condizioni di carico,
• verifica se il problema è comparso dopo la sostituzione di componenti o una modifica della configurazione.

In che modo il freno di stazionamento influisce sulla diagnostica MSK061C?

La variante MSK061C può essere dotata di freno di stazionamento. Questo freno è importante nelle applicazioni in cui l’asse deve mantenere la posizione dopo l’arresto. Tuttavia, non dovrebbe essere trattato come freno di lavoro principale per l’arresto ciclico di un asse in movimento.

Nel materiale tecnico per MSK061C è indicato un freno con coppia di tenuta di dieci newtonmetri e tensione nominale di ventiquattro volt. In pratica significa che durante la diagnostica occorre separare la valutazione degli avvolgimenti del motore dal controllo del freno e della sua alimentazione.

Un rilascio incompleto del freno può causare sovraccarico dell’azionamento all’avviamento, surriscaldamento, funzionamento instabile dell’asse o allarmi di movimento. A sua volta, un problema di mantenimento della posizione dopo l’arresto può sembrare all’operatore un guasto dell’azionamento, anche se la causa riguarda il freno, la meccanica o il carico dell’applicazione.

Come si svolge un’assistenza professionale Bosch Rexroth MSK061C?

Cosa controllare prima di decidere la sostituzione del motore?

Un’assistenza professionale Bosch Rexroth MSK061C dovrebbe iniziare da una diagnostica che comprende sia il servomotore stesso sia gli elementi associati. Nei sistemi servo è particolarmente importante distinguere i problemi elettrici, meccanici e di segnale.

• stato degli avvolgimenti del motore,
• stato dell’isolamento,
• funzionamento dell’encoder e del percorso di retroazione,
• cavo encoder, cavi di potenza, connettori e schermatura,
• freno di stazionamento e sua alimentazione,
• cuscinetti, albero, giunto e collegamento meccanico con l’asse,
• temperatura di lavoro e condizioni di raffreddamento,
• storico degli allarmi dell’azionamento,
• comportamento dell’asse sotto carico,
• influenza del servoamplificatore e dei parametri del sistema sul funzionamento del motore.

Questa diagnostica limita il rischio di sostituire erroneamente un componente funzionante. In molti casi i sintomi di guasto del motore sono conseguenza di sovraccarico meccanico, usura dei cuscinetti, problema di cavo, errore di configurazione o condizioni operative non corrette.

Quali cause di guasto possono trovarsi fuori dal motore stesso?

Nel sistema di azionamento il servomotore Bosch Rexroth MSK061C è solo uno degli elementi. Se la macchina segnala un allarme, non significa sempre che il motore stesso sia danneggiato. La causa può trovarsi in un altro punto del sistema.

• meccanica dell’asse, cioè disallineamento, cuscinetti usurati, vibrazioni, carichi radiali o assiali troppo elevati,
• cablaggio, cioè cavi di potenza danneggiati, cavi encoder, connettori o schermatura,
• servoamplificatore, che può interpretare il segnale in modo errato, lavorare con parametri non corretti o avere un problema sul percorso di ingresso,
• freno di stazionamento, che può non rilasciare completamente l’asse o causare un carico maggiore all’avviamento,
• condizioni ambientali, come temperatura, contaminazione, raffreddamento peggiorato o lavoro in sovraccarico,
• errori di configurazione, soprattutto dopo la sostituzione di componenti, un fermo macchina o un intervento sui parametri dell’azionamento.

Proprio per questo la diagnostica Bosch Rexroth MSK061C dovrebbe essere eseguita considerando l’intero sistema di azionamento. L’errore visibile sul pannello è solo un sintomo. Solo l’analisi della causa consente di decidere se sia necessaria la riparazione del servomotore Bosch Rexroth, la rigenerazione meccanica, il controllo dei cavi, l’assistenza del servoamplificatore o la correzione delle condizioni operative della macchina.

Perché una diagnostica rapida riduce il costo del fermo macchina?

Per la manutenzione il fattore più importante non è solo il costo del componente stesso, ma il costo della produzione ferma. Un servomotore Bosch Rexroth MSK061C danneggiato può fermare un asse, un modulo macchina o l’intera linea tecnologica. Se il problema viene riconosciuto in modo errato, il fermo può prolungarsi nonostante la sostituzione del pezzo.

• fermo macchina non pianificato,
• ritorno dello stesso allarme dopo la sostituzione del motore,
• danneggiamento secondario del servoamplificatore o dei cavi,
• ulteriore usura di cuscinetti, albero, giunto o meccanica dell’asse,
• sostituzione di un elemento funzionante senza eliminare la causa effettiva,
• aumento del costo di riparazione a causa del lavoro con un guasto in progressivo peggioramento.

Una diagnostica rapida del servomotore Rexroth permette di stabilire se il problema riguarda la parte elettrica, la meccanica, il percorso del segnale, il freno, i cavi, il servoamplificatore o le condizioni operative. In questo modo il reparto manutenzione può prendere una decisione basata sui fatti, non solo su un codice errore o su un sintomo visibile sul pannello.

Come preparare Bosch Rexroth MSK061C per una richiesta di assistenza?

Prima di contattare l’assistenza conviene raccogliere informazioni che aiutano a restringere più rapidamente l’ambito della diagnostica. Non si tratta solo del numero di modello, ma anche dello storico del guasto, delle condizioni operative dell’asse e dei sintomi visibili all’operatore.

• foto della targhetta del motore e designazione completa del modello,
• descrizione dei sintomi e del momento in cui si presentano,
• informazioni sugli allarmi dall’azionamento o dal pannello macchina,
• informazione se il problema è comparso dopo un fermo, una sostituzione di componenti o una modifica dei parametri,
• foto dei cavi, dei connettori e del punto di montaggio,
• descrizione delle condizioni operative: temperatura, polvere, vibrazioni, carico dell’asse,
• informazione se in precedenza sono stati sostituiti motore, cavo, encoder o servoamplificatore.

Una richiesta preparata in questo modo facilita la distinzione tra la necessità di controllare solo il motore e la necessità di verificare anche il percorso di retroazione, il freno, la meccanica o i componenti associati. In pratica può abbreviare il tempo di analisi e ridurre il rischio di sostituzioni inutili di componenti funzionanti.

Dove affidare la riparazione Bosch Rexroth MSK061C?

La riparazione Bosch Rexroth MSK061C conviene affidarla a un centro di assistenza con esperienza nella diagnostica dei sistemi di azionamento industriali e che comprenda che il servomotore lavora insieme a servoamplificatore, encoder, freno, cavi, connettori e meccanica della macchina.

RGB Elektronika esegue diagnostica e assistenza dei motori Rexroth per macchine industriali, analizzando non solo il sintomo del guasto, ma anche le possibili cause lato intero sistema. Questo approccio è particolarmente importante per i servomotori Bosch Rexroth MSK061C, dove errore di posizione, problema encoder, surriscaldamento o funzionamento instabile dell’asse possono avere diverse fonti.

• quando il servomotore Bosch Rexroth MSK061C segnala allarmi ricorrenti,
• quando l’asse perde la ripetibilità del posizionamento,
• quando compare un errore di retroazione o un problema encoder,
• quando il motore si surriscalda o funziona in modo instabile,
• quando si presenta rumore nell’area dei cuscinetti, dell’albero o del giunto,
• quando il problema è tornato dopo la sostituzione del motore,
• quando vuoi confermare la reale causa del guasto prima di acquistare un nuovo componente.

Affida la diagnostica e la riparazione Bosch Rexroth MSK061C-0600-NN-M1-UG0-NNNN prima che il guasto fermi la macchina, la linea o porti al danneggiamento di altri elementi del sistema.
