Cosa fare in caso di guasto dell’ABB ACS550? L’inverter ABB ACS550 segnala un errore e smette di funzionare

In caso di guasto dell’ABB ACS550, occorre prima arrestare la macchina in sicurezza, scollegare l’alimentazione, attendere almeno cinque minuti affinché i condensatori del circuito intermedio si scarichino, leggere il codice errore dal pannello o dal sistema di controllo e solo dopo iniziare la diagnostica. Se l’inverter ABB ACS550 segnala un errore, non avvia il motore, arresta automaticamente l’azionamento oppure l’errore ritorna dopo il reset, il problema può riguardare non solo il convertitore stesso, ma anche il motore, i cavi, l’alimentazione, la comunicazione industriale, i segnali di comando o i circuiti di potenza.

L’ABB ACS550 è un convertitore di frequenza utilizzato in molte applicazioni industriali, tra cui azionamenti di pompe, ventilatori, trasportatori, macchine di produzione e impianti tecnologici. Quando si verifica un guasto, gli effetti sono di solito immediati: la macchina si ferma, il processo produttivo viene interrotto e il reparto manutenzione deve stabilire rapidamente se sia sufficiente eliminare un problema dell’impianto o se sia necessaria una diagnostica dell’inverter ABB ACS550 professionale con relativa riparazione.

Hai un guasto dell’ABB ACS550? Affida la diagnostica e la riparazione dell’inverter prima che un nuovo tentativo di avvio fermi la produzione più a lungo.

Chiama: +48 717 500 983

Guasto ABB ACS550: cosa controllare prima e come reagire in sicurezza?

Cosa fare subito quando l’ABB ACS550 segnala un errore?

Se l’ABB ACS550 segnala un errore e smette di funzionare, il primo obiettivo non dovrebbe essere cancellare rapidamente e casualmente l’allarme, ma stabilire perché l’azionamento è stato arrestato. Il codice errore è un’informazione diagnostica. Se viene cancellato senza essere registrato, diventa più difficile individuare in seguito la vera causa del guasto.

Nella pratica della manutenzione conviene eseguire i seguenti passaggi:

• Arresta la macchina secondo la procedura di sicurezza e assicurati che non si crei alcun rischio aggiuntivo per gli operatori o per il processo.
• Annota il codice errore, il messaggio di allarme e le condizioni di lavoro in cui si è verificato il guasto, ad esempio avvio, frenatura, lavoro sotto carico, caduta di alimentazione o riavvio della linea.
• Verifica se l’errore si è verificato una sola volta o si ripete ciclicamente dopo ogni avvio, a una determinata velocità o dopo l’invio del segnale RUN.
• Scollega l’alimentazione e attendi almeno cinque minuti prima che chiunque inizi a lavorare sul contenitore o sui morsetti del convertitore.
• Verifica l’impianto esterno, cioè alimentazione, cavi motore, morsetti di comando, segnali dal PLC, stato del motore e comunicazione industriale.
• Non forzare ripetutamente il riavvio dell’inverter se l’errore ritorna. Riavvii ripetuti possono aggravare il danneggiamento dei circuiti di potenza o dell’elettronica di comando.

Se il guasto ferma la produzione e il team di manutenzione non è certo se il problema riguardi l’inverter, il motore o l’impianto, la soluzione migliore è una rapida diagnostica del dispositivo fuori macchina o su banco di prova in assistenza.

Se l’ABB ACS550 ha fermato la macchina e l’errore ritorna dopo il reset, affida la diagnostica dell’inverter prima di un nuovo tentativo di avvio dell’azionamento.

Perché è necessario prestare particolare attenzione con l’inverter ABB ACS550?

Il convertitore di frequenza ABB ACS550 deve essere installato e sottoposto a manutenzione esclusivamente da persone con adeguate qualifiche elettriche. Non è un normale modulo di comando che può essere controllato in sicurezza senza preparazione. All’interno dell’inverter e sui suoi morsetti possono essere presenti tensioni pericolose per la salute e la vita.

Anche quando il motore è fermo, possono essere presenti tensioni pericolose sui morsetti del circuito di alimentazione e dell’uscita motore, come U1, V1, W1, U2, V2, W2. A seconda della taglia del convertitore, il rischio può riguardare anche i morsetti UDC+ e UDC o BRK+ e BRK.

Dopo aver scollegato l’alimentazione di rete, occorre attendere almeno cinque minuti affinché i condensatori del circuito intermedio possano scaricarsi. Solo dopo questo tempo si può valutare la rimozione del contenitore, naturalmente rispettando le procedure di sicurezza e dopo aver confermato l’assenza di tensione con uno strumento di misura adeguato.

È importante anche il fatto che, anche quando il convertitore ACS550 non è alimentato, sulle uscite a relè R01, R02, R03 possono comparire tensioni esterne pericolose provenienti da altri circuiti della macchina. Questo è un motivo frequente di ipotesi errate durante la diagnostica: il dispositivo sembra scollegato, ma una parte dei suoi morsetti può essere ancora collegata a un impianto attivo.

Cosa non fare dopo un guasto dell’inverter ABB ACS550?

Dopo un guasto dell’ABB ACS550 non bisogna agire in modo caotico. In condizioni di produzione la pressione del tempo è alta, ma interventi errati possono aumentare l’entità del danno e prolungare il fermo.

Dopo la comparsa di un errore non bisogna:

• cancellare gli allarmi senza annotare il codice errore e le condizioni di lavoro,
• avviare ripetutamente l’inverter se l’errore ritorna immediatamente o dopo poco tempo,
• rimuovere i coperchi senza scollegare l’alimentazione e attendere la scarica dei condensatori,
• supporre che un motore fermo significhi assenza di tensione sui morsetti,
• avvitare o svitare le viti EM1, EM3, F1 o F2 con alimentazione presente sui morsetti di ingresso del convertitore,
• ignorare la possibilità di avvio automatico al ritorno dell’alimentazione se è attivo un comando RUN esterno,
• scollegare i cavi di comando e comunicazione senza documentazione dei collegamenti,
• sostituire l’inverter senza controllare motore, cavi, alimentazione e segnali di comando.

L’informazione sull’avvio automatico è particolarmente importante. Il convertitore ABB ACS550 può iniziare a funzionare automaticamente dopo il ripristino dell’alimentazione se è attivo un comando di marcia esterno. In pratica significa che, dopo una breve caduta di alimentazione, l’azionamento può ripartire se la logica di controllo continua a fornire il segnale RUN.

Quali sintomi indicano che il problema può riguardare l’inverter e non solo l’impianto?

Non ogni guasto dell’azionamento significa che l’inverter è danneggiato. A volte la causa è il motore, un sovraccarico meccanico, un cavo, un contattore, l’alimentazione, un errore di comunicazione con il PLC o interferenze elettromagnetiche. Tuttavia, ci sono sintomi che dovrebbero attirare l’attenzione della manutenzione e portare a una diagnostica più approfondita del convertitore.

Il problema può riguardare lo stesso ABB ACS550 se:

• l’inverter segnala lo stesso errore dopo ogni tentativo di avvio,
• l’errore compare sotto carico, anche se il motore e la meccanica della macchina sono efficienti,
• l’azionamento parte senza carico, ma si ferma dopo il collegamento all’applicazione,
• l’inverter non reagisce correttamente ai segnali di comando,
• dopo una caduta di alimentazione il dispositivo non torna al funzionamento normale,
• si verificano errori di comunicazione tra inverter e controllore PLC o pannello HMI,
• compaiono indicazioni instabili, allarmi casuali o funzionamento non corretto del pannello operatore,
• sono visibili tracce di surriscaldamento, danni ai componenti, odore di bruciato o scolorimenti sui connettori.

In queste situazioni, la semplice modifica dei parametri o il reset dell’errore potrebbe non essere sufficiente. Può essere necessaria la diagnostica dell’elettronica di comando, del percorso di alimentazione, del circuito intermedio DC, dei moduli di potenza, dei circuiti di ingresso e uscita e dei circuiti di controllo.

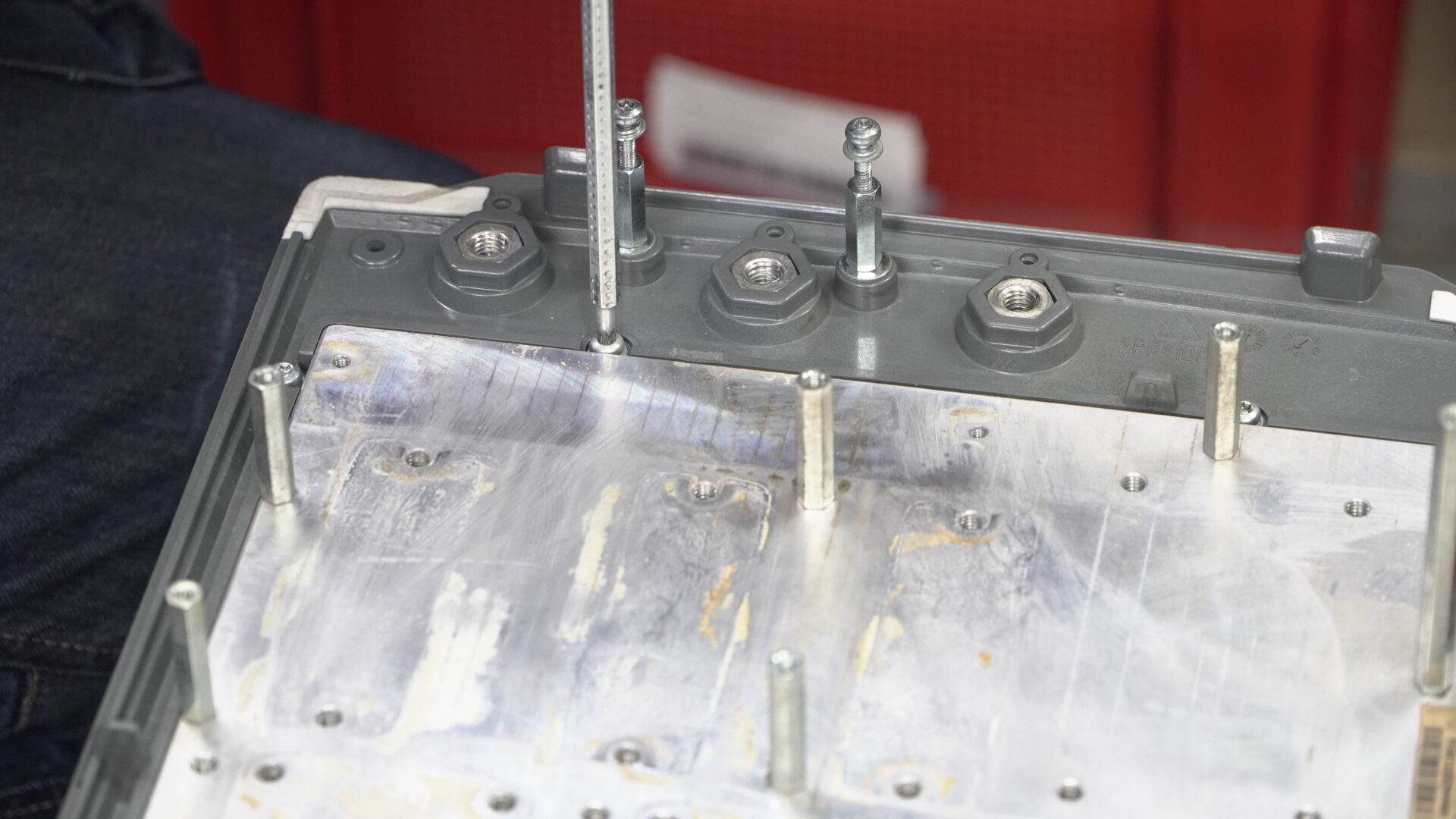

Diagnostica e riparazione dell’inverter ABB ACS550 dopo un errore

Come si svolge la diagnostica dell’inverter ABB ACS550?

Una diagnostica dell’inverter ABB ACS550 professionale dovrebbe comprendere sia l’analisi dell’errore sia la verifica delle condizioni in cui l’inverter lavorava nella macchina. Il codice di allarme è importante, ma solo la sua combinazione con misure e contesto applicativo permette di stabilire se la causa del guasto è il convertitore, l’impianto, il motore o il sistema di comando.

Un tipico processo diagnostico comprende:

• Identificazione del modello ABB ACS550, della potenza, della versione, dei parametri dell’applicazione e del metodo di comando.
• Analisi dell’errore segnalato, dello storico allarmi e delle circostanze dell’arresto dell’azionamento.
• Controllo dell’alimentazione in ingresso, simmetria delle fasi, qualità della tensione, protezioni e collegamenti sui morsetti U1, V1, W1.
• Controllo del percorso di uscita verso il motore, dei cavi, dei morsetti U2, V2, W2 e di possibili cortocircuiti o danni all’isolamento.
• Verifica del circuito intermedio DC, dei condensatori, del circuito di carica e degli elementi di potenza.
• Controllo dei circuiti di comando, ingressi digitali, uscite a relè R01, R02, R03 e segnali di riferimento.
• Analisi della comunicazione industriale, se l’inverter lavora con un controllore PLC, un pannello HMI o un sistema di automazione superiore.
• Test funzionale dopo la riparazione o dopo l’eliminazione della causa dell’errore.

In assistenza è particolarmente importante ricreare le condizioni di lavoro. L’inverter può comportarsi correttamente al banco durante un test semplice, ma segnalare l’errore solo durante l’avvio, la frenatura, il lavoro sotto carico o la comunicazione con il sistema di controllo. Per questo una diagnostica efficace non dovrebbe limitarsi a un controllo visivo.

Cosa significano gli errori di comunicazione 3018 COMM FAULT FUNC e 3019 COMM FAULT TIME?

Sono importanti perché molti guasti dell’ABB ACS550 negli stabilimenti industriali non derivano direttamente da un danno di potenza, ma dalla perdita di comunicazione, da segnali di comando non corretti o da problemi lato sistema di automazione.

3018 COMM FAULT FUNC definisce la funzione di errore di comunicazione, cioè il modo in cui l’inverter reagisce a un problema di comunicazione. In pratica può determinare se il convertitore debba arrestare l’azionamento, segnalare un allarme, passare a una determinata modalità di lavoro oppure reagire secondo la configurazione dell’applicazione.

3019 COMM FAULT TIME si riferisce al tempo dell’errore di comunicazione. Questo parametro è importante quando l’inverter lavora con un controllore PLC, un pannello HMI o un sistema superiore. Se la comunicazione viene interrotta per un tempo superiore a quello consentito, l’ABB ACS550 può interpretarlo come una condizione di guasto e arrestare l’azionamento.

In caso di errori di comunicazione occorre verificare, tra l’altro:

• se il controllore PLC invia comandi corretti all’inverter,
• se il pannello HMI trasmette correttamente i segnali di start, stop e riferimento di velocità,
• se i cavi di comunicazione non sono danneggiati o posati in un ambiente con forti disturbi,
• se schermatura e messa a terra dei cavi sono state eseguite correttamente,
• se i parametri di comunicazione coincidono lato inverter e lato dispositivo superiore,
• se l’alimentazione ausiliaria per i morsetti di comando collegati in parallelo proviene dalla stessa fonte.

L’ultimo punto è particolarmente importante negli impianti complessi. Quando i morsetti di comando di due o più convertitori sono collegati in parallelo, la tensione ausiliaria per questi collegamenti dovrebbe provenire dalla stessa fonte. Può essere uno dei convertitori o una fonte di alimentazione esterna, ma il sistema deve essere progettato consapevolmente e secondo la documentazione.

Quali possono essere le cause di un guasto dell’ABB ACS550?

Un guasto dell’ABB ACS550 può avere origini diverse. Una parte dei problemi deriva dall’usura dell’elettronica, un’altra dalle condizioni di lavoro e un’altra ancora da irregolarità nell’impianto esterno. Per questo una diagnostica efficace dovrebbe comprendere sia l’inverter stesso sia il suo ambiente tecnologico.

Problemi di alimentazione

Un’alimentazione non corretta può causare allarmi, funzionamento instabile o danni ai circuiti di ingresso. Conviene controllare la presenza di tutte le fasi, la qualità della tensione, le cadute di tensione all’avvio, lo stato delle protezioni e i collegamenti sui morsetti di ingresso. Cadute momentanee di alimentazione possono inoltre provocare riavvii imprevisti, soprattutto quando è attivo un comando RUN esterno.

Danneggiamento del motore o dei cavi motore

L’inverter può segnalare un errore anche se la fonte del problema è il motore elettrico, l’isolamento danneggiato degli avvolgimenti, l’umidità, un cortocircuito tra fasi, una dispersione verso il contenitore oppure un cavo motore danneggiato. In questi casi la sostituzione del solo inverter senza misure del motore può portare a un nuovo guasto.

Chiama: +48 717 500 983

Sovraccarico meccanico della macchina

Se l’azionamento lavora in un’applicazione con pompa, ventilatore, trasportatore o meccanismo a carico variabile, la causa dell’arresto può essere un sovraccarico meccanico. Cuscinetti grippati, trasporto bloccato, maggiore resistenza al movimento o funzionamento non corretto del riduttore possono causare sovraccarico dell’azionamento ed errori ricorrenti.

Errori di comunicazione industriale

Negli impianti con PLC e HMI il problema può derivare dalla comunicazione, dai parametri del bus, da disturbi EMC o da interruzioni della trasmissione. In questo caso l’inverter non è necessariamente danneggiato fisicamente, ma arresta l’azionamento secondo la configurazione di sicurezza e la logica di comando.

Danni ai circuiti di potenza

In caso di danneggiamento dei moduli di potenza, del percorso DC, degli elementi di carica, dei condensatori o dei circuiti di uscita, l’inverter può segnalare un errore immediatamente dopo l’avvio oppure solo al momento dell’applicazione del carico. Questo tipo di guasti richiede diagnostica di assistenza e non dovrebbe essere eliminato con una sostituzione casuale dei componenti.

Problemi con l’elettronica di comando

L’elettronica di comando è responsabile della logica di funzionamento, della gestione del pannello, della comunicazione, dei segnali di ingresso e uscita e del controllo dei moduli di potenza. I danni in quest’area possono manifestarsi con allarmi casuali, assenza di risposta ai comandi, errori di comunicazione, funzionamento instabile o avvio non corretto dell’azionamento.

Quando è necessaria la riparazione dell’inverter ABB ACS550?

La riparazione dell’inverter ABB ACS550 è necessaria quando l’errore non deriva da un semplice problema dell’impianto e il dispositivo mostra sintomi di danneggiamento elettronico, di potenza o di comando. Sono particolarmente preoccupanti le situazioni in cui l’errore ritorna dopo il reset, l’inverter non passa allo stato di pronto, non reagisce al comando oppure arresta l’azionamento sotto carico.

Conviene inviare l’inverter al servizio se:

• l’ABB ACS550 segnala un errore dopo ogni tentativo di avvio,
• il dispositivo non avvia il motore nonostante un’alimentazione corretta,
• sono presenti tracce di surriscaldamento, danni o odore di bruciato,
• il guasto è comparso dopo sovratensione, mancanza di fase o cortocircuito nell’impianto,
• l’inverter funziona in modo instabile dopo il riscaldamento,
• gli errori compaiono casualmente e fermano la produzione,
• si verificano problemi di comunicazione nonostante il controllo dei cavi e dei parametri,
• la macchina è critica per la continuità produttiva e non si possono rischiare ulteriori tentativi di avvio.

Una riparazione professionale dovrebbe comprendere non solo la sostituzione degli elementi danneggiati, ma anche la verifica della causa del guasto. Nella pratica di assistenza è importante stabilire se il danno sia stato causato da usura, sovraccarico, problema del motore, cablaggio errato, disturbi, surriscaldamento, contaminazione o condizioni di lavoro non corrette.

Hai un guasto dell’ABB ACS550 e non vuoi rischiare un altro fermo? Affida la diagnostica e la riparazione dell’inverter prima di riavviare la macchina.

Perché una diagnostica rapida riduce i costi del fermo produzione?

In uno stabilimento industriale, il guasto di un inverter raramente è solo il problema di un singolo dispositivo. Un convertitore di frequenza fermo può significare una pompa ferma, un ventilatore fermo, una linea di trasporto ferma, una macchina confezionatrice ferma, una parte del processo tecnologico oppure un’intera sezione di produzione. Per questo conta non solo il costo della riparazione stessa, ma anche il costo della produzione persa, dei ritardi, del lavoro del servizio interno e del rischio di ulteriori danni.

Una diagnostica rapida permette di rispondere alle domande più importanti:

• se l’inverter ABB ACS550 è danneggiato o se il problema si trova al di fuori di esso,
• se il dispositivo può essere riparato,
• se la riparazione è sicura ed economicamente giustificata,
• se dopo la riparazione l’inverter potrà tornare a lavorare nella stessa applicazione,
• se bisogna eliminare un’ulteriore causa del guasto, ad esempio un danno al motore, al cavo o all’alimentazione,
• se esiste il rischio di un nuovo danneggiamento dopo il rimontaggio.

Per il reparto manutenzione è importante anche non sostituire componenti funzionanti solo perché la macchina ha segnalato un errore. Se il guasto riguarda la comunicazione, l’impianto di comando o il motore, la semplice sostituzione dell’inverter non risolverà il problema. Se invece è danneggiato il circuito di potenza o l’elettronica di comando, ulteriori tentativi di avvio possono aggravare il guasto.

Come procedere quando l’ABB ACS550 segnala un errore?

Quando l’ABB ACS550 segnala un errore e arresta la macchina, la cosa più importante è agire in modo sicuro e metodico. Prima bisogna annotare il messaggio, mettere in sicurezza la macchina, scollegare l’alimentazione, attendere la scarica dei condensatori e solo dopo iniziare la diagnostica. Non si deve presumere che un motore fermo significhi assenza di tensione sui morsetti del convertitore.

Per prima cosa conviene controllare alimentazione, cavi motore, stato del motore, morsetti di comando, segnale RUN, comunicazione con PLC o HMI e condizioni in cui è comparso l’errore. Particolare attenzione va prestata agli errori di comunicazione come 3018 COMM FAULT FUNC e 3019 COMM FAULT TIME, perché possono arrestare l’azionamento anche in assenza di danni meccanici visibili.

Se l’errore ritorna, l’inverter non avvia il motore, sono presenti sintomi di danno elettronico oppure l’azionamento si ferma sotto carico, la soluzione migliore è una diagnostica e riparazione professionale dell’inverter ABB ACS550. Questo permette di ridurre il rischio di un nuovo guasto, accorciare il fermo e ripristinare la macchina in sicurezza.

Affida la diagnostica dell’ABB ACS550 se l’inverter segnala un errore, arresta l’azionamento o non torna a un funzionamento stabile dopo il reset.
