Come riparare il motore ABB 3HAC040409-001 e diagnosticare correttamente il guasto?

La riparazione del motore ABB 3HAC040409-001 deve iniziare con la lettura del registro eventi del controllore IRC5, il controllo dei cavi di potenza e del resolver, la misurazione degli avvolgimenti, dell’isolamento e della bobina del freno, seguita dalla verifica dei cuscinetti, dell’albero, delle guarnizioni e del riduttore. Solo i risultati di queste verifiche consentono di stabilire se il guasto riguarda il servomotore MU400, l’impianto, il modulo SMB/SDI, il freno o la meccanica dell’asse esterno. Dopo la riparazione sono necessari test elettrici, la calibrazione del resolver e una prova dinamica sotto carico.

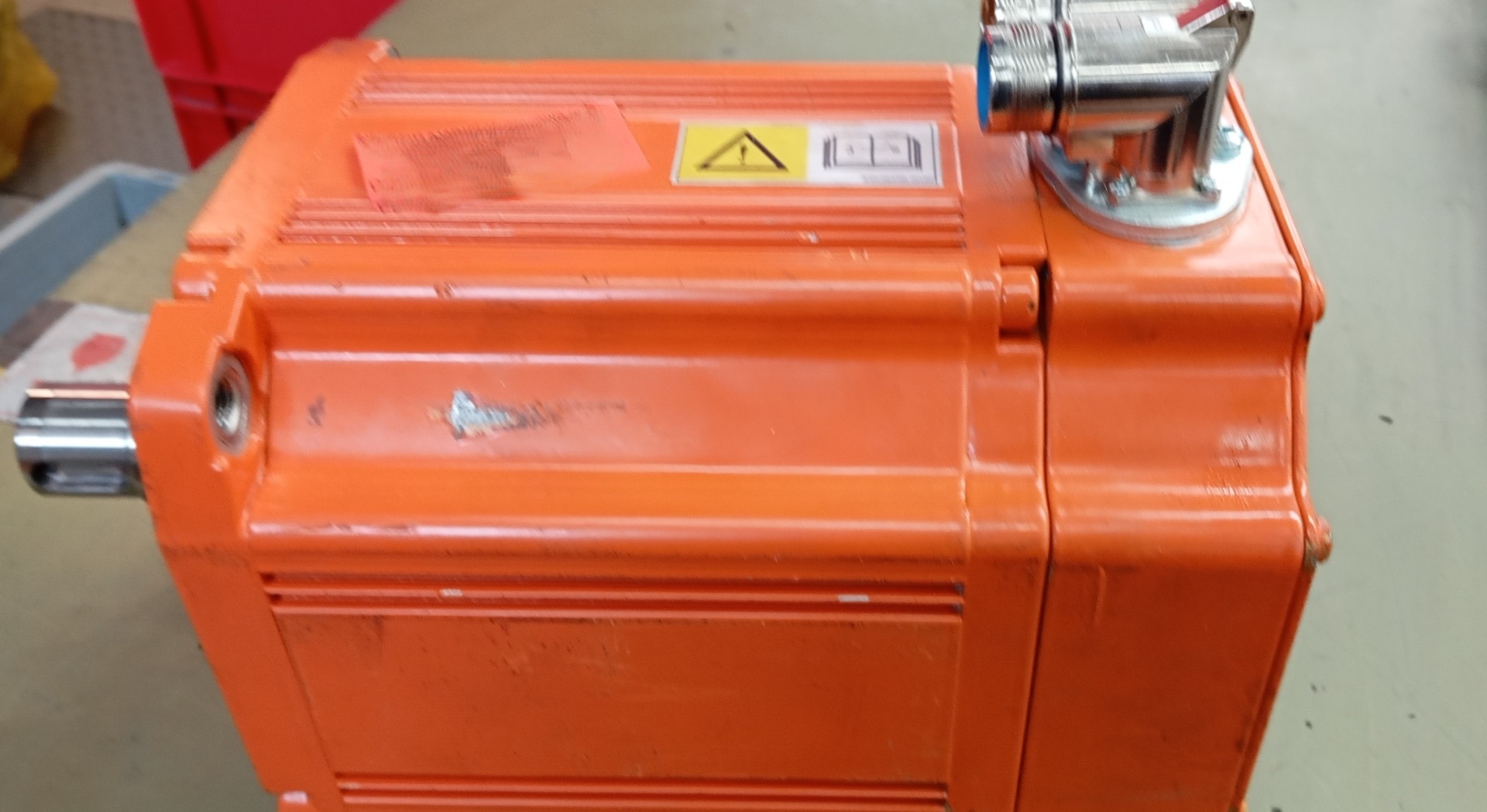

ABB 3HAC040409-001 è un servomotore utilizzato in applicazioni industriali che richiedono posizionamento preciso, coppia dinamica elevata e compatibilità con i sistemi di controllo ABB. Una diagnosi errata può portare alla sostituzione di un motore perfettamente funzionante, alla ricomparsa dell’allarme, al danneggiamento dei moduli di controllo o al prolungamento del fermo di produzione.

Prima di ordinare i ricambi o iniziare la rigenerazione, è necessario verificare la designazione completa riportata sulla targhetta, la versione del motore, il tipo di retroazione, i parametri del freno e la configurazione dell’asse nel controllore ABB IRC5. Lo stesso codice di base può essere utilizzato in impianti con cablaggi, configurazioni meccaniche o modalità di integrazione nella macchina differenti.

Chiama: +48 717 500 983

Come diagnosticare correttamente un guasto dell’ABB 3HAC040409-001?

Che cos’è il servomotore ABB MU400 e dove viene utilizzato?

Il codice ABB 3HAC040409-001 è catalogato come servomotore MU400/FM_MU. L’unità è destinata principalmente all’azionamento di assi aggiuntivi che operano con un sistema robotizzato ABB, ad esempio posizionatori, assi lineari, tavole rotanti, tavole di processo o altri meccanismi sincronizzati con il robot.

Il motore funziona con il controllore ABB IRC5, il sistema di potenza, i cavi motore, il freno elettromagnetico e la retroazione realizzata tramite resolver. Le informazioni sulla posizione possono essere elaborate da un modulo SMB o da un modulo SDI appropriato. Per questo motivo, un allarme relativo all’asse non deve essere interpretato automaticamente come un guasto meccanico o elettrico del motore.

Quali sono i parametri dell’ABB 3HAC040409-001?

I parametri tecnici sono importanti per la scelta dei ricambi, la verifica del carico dell’asse e la valutazione dei risultati dei test dopo la rigenerazione. Per l’unità MU400, il materiale tecnico indica i seguenti valori:

Parametro	Valore
Velocità nominale	4700 giri/min
Velocità nelle condizioni di coppia RMS	1880 giri/min
Coppia a bassa velocità	26 Nm
Coppia RMS	20 Nm
Coppia dinamica massima	50 Nm
Costante di coppia nominale	1,17 Nm/A
Corrente massima	68,4 A
Peso	circa 27 kg
Grado di protezione	IP67
Temperatura ambiente ammessa	da 0 a 52°C
Temperatura media massima degli avvolgimenti	140°C
Alimentazione del freno	24 V DC ±10%
Coppia frenante	24-60 Nm

I valori indicati non sostituiscono la verifica della specifica unità. Prima della riparazione devono essere confrontati con la targhetta, la documentazione dell’asse e i parametri memorizzati nel controllore.

Quali sintomi indicano un guasto del servomotore?

Un guasto dell’ABB MU400 può manifestarsi sia con un allarme del controllore sia con un cambiamento nel comportamento del meccanismo. Tra i segnali più comuni figurano:

• errori del resolver o perdita delle informazioni sulla posizione dell’asse,
• errore del regolatore di velocità,
• superamento del limite di coppia,
• problemi di avviamento o referenziazione dell’asse,
• strappi durante l’accelerazione e la frenata,
• funzionamento irregolare a bassa velocità,
• corrente eccessiva in una o più fasi,
• surriscaldamento della carcassa o degli avvolgimenti,
• rumore, vibrazioni o gioco percepibile dell’albero,
• mancato rilascio del freno dopo l’applicazione della tensione,
• abbassamento o movimento dell’asse dopo l’arresto,
• tracce di olio o umidità nell’area del motore e dei connettori.

Un singolo sintomo può avere diverse cause. Ad esempio, un errore di superamento del limite di coppia può essere causato da un avvolgimento danneggiato, ma anche da un riduttore bloccato, da un freno non rilasciato, da parametri errati del regolatore o da un cavo di potenza danneggiato.

Sintomo	Possibili cause	Controllo consigliato
Errore del resolver	Resolver, cavo di segnale, schermatura, connettore, SMB/SDI, configurazione	Controllo dei collegamenti, dei segnali di retroazione e della configurazione dell’asse
Superamento del limite di coppia	Freno, riduttore, avvolgimento, cavo di potenza, sovraccarico	Misurazione delle correnti e controllo della meccanica e dei parametri di coppia
Rumore e vibrazioni	Cuscinetti, eccentricità dell’albero, disallineamento, giunto danneggiato	Misurazione del gioco e dell’eccentricità e controllo degli elementi di trasmissione
Surriscaldamento	Sovraccarico, avvolgimento danneggiato, freno, maggiore resistenza meccanica	Misurazione della resistenza delle fasi, delle correnti, della temperatura e della resistenza dell’asse
L’asse non mantiene la posizione	Freno usurato, olio sulle superfici di attrito, errore di controllo	Misurazione della bobina e della coppia frenante e controllo delle contaminazioni

Un errore del resolver ABB IRC5 indica sempre un motore danneggiato?

No. Un errore del resolver ABB IRC5 non costituisce una conferma inequivocabile del danneggiamento del motore ABB 3HAC040409-001. Il resolver fa parte di un’intera catena di misura composta dal sensore, dal cavo, dalla schermatura, dai connettori, dal modulo di misura e dalla configurazione del controllore.

Prima di sostituire il resolver, è necessario verificare:

• se i connettori sono allentati, sporchi o corrosi,
• se il cavo di segnale è interrotto, schiacciato o contaminato da liquidi,
• se la schermatura e i collegamenti di massa sono stati realizzati correttamente,
• se il cavo del resolver è posato in modo da aumentare l’influenza delle interferenze,
• se il modulo SMB o SDI legge correttamente il segnale,
• se i parametri dell’asse corrispondono alla versione del motore installata,
• se il resolver ha cambiato posizione rispetto al rotore.

La sostituzione del resolver senza una corretta regolazione può provocare una commutazione errata, un aumento dell’assorbimento di corrente, vibrazioni, errori di posizionamento o l’impossibilità di avviare l’asse. La diagnosi dell’ABB MU400 deve quindi comprendere l’intera catena di retroazione e non solo il sensore.

Come eseguire la diagnosi elettrica del motore?

La diagnosi elettrica deve essere eseguita da una persona adeguatamente qualificata, dopo aver scollegato l’alimentazione, messo in sicurezza la macchina contro il riavvio e scaricato i circuiti intermedi del sistema di potenza.

• Analisi del registro eventi ABB IRC5. È necessario annotare i numeri degli allarmi, il momento in cui si sono verificati, le condizioni di funzionamento dell’asse e gli errori che hanno preceduto l’arresto. La sequenza degli eventi indica spesso se il problema è iniziato dalla retroazione, da un sovraccarico, da una perdita di alimentazione o da un errore di comunicazione.
• Controllo dei cavi e dei connettori. Devono essere verificati i cavi di potenza, il conduttore PE, i cavi del resolver, la schermatura, i pin dei connettori e la presenza di tracce di surriscaldamento, umidità, olio o danni meccanici.
• Misurazione della resistenza degli avvolgimenti. Le resistenze delle singole fasi devono essere confrontabili. Una chiara asimmetria può indicare un guasto dell’avvolgimento, di un collegamento interno, di un cavo o di un connettore.
• Test della resistenza di isolamento. La misurazione viene eseguita tra gli avvolgimenti e la carcassa. Il resolver e tutti i moduli elettronici sensibili devono essere scollegati preventivamente dal circuito sottoposto a test.
• Controllo del conduttore di protezione PE. È necessario verificare la continuità del collegamento di protezione tra la carcassa del motore e il punto appropriato dell’impianto.
• Misurazione della bobina del freno. Il controllo della resistenza e della continuità del circuito permette di rilevare un’interruzione, un cortocircuito o un danneggiamento del cavo del freno.
• Valutazione del resolver. È necessario verificare la continuità dei suoi circuiti, lo stato dei cavi e la stabilità del segnale mediante apparecchiature adatte allo specifico sistema di misura.

Non devono essere eseguiti test ad alta tensione attraverso il circuito del resolver, il modulo SMB, il modulo SDI o l’elettronica di controllo. Un collegamento errato dello strumento per la misura dell’isolamento può provocare ulteriori danni ai componenti della retroazione.

Come controllare il freno, i cuscinetti e la meccanica dell’asse?

La diagnosi meccanica è importante quanto le misurazioni elettriche. Un motore elettricamente efficiente può generare errori di sovraccarico se il freno non viene rilasciato completamente o se il riduttore dell’asse è bloccato.

Il controllo meccanico deve comprendere:

• la misurazione del gioco radiale e assiale dell’albero,
• il controllo dell’eccentricità dell’albero,
• la valutazione del rumore e della resistenza dei cuscinetti,
• il controllo delle guarnizioni,
• la verifica dello stato delle superfici che lavorano con il giunto,
• la verifica dell’efficacia del rilascio del freno,
• il controllo del riduttore e degli altri componenti dell’asse,
• la ricerca di tracce di olio, umidità e contaminazione.

La penetrazione di olio all’interno del motore o del freno è particolarmente pericolosa. La contaminazione delle superfici di attrito può ridurre drasticamente la coppia frenante, anche se la bobina del freno presenta ancora una resistenza corretta e reagisce a una tensione di 24 V DC.

In un asse verticale o in un meccanismo che sostiene un carico significativo, una coppia frenante ridotta può causare uno spostamento incontrollato del meccanismo. La macchina non deve essere utilizzata nel ciclo normale finché non viene confermata la piena efficienza del freno.

Come distinguere un guasto del motore da un difetto dei cavi o del riduttore?

La diagnosi più efficace si basa sul controllo separato di quattro aree: motore, impianto, sistema di misura e meccanica dell’asse.

• Motore: avvolgimenti, isolamento, cuscinetti, resolver, freno e guarnizioni.
• Impianto: cavi di potenza, cavi di segnale, PE, schermatura e connettori.
• Controllo: configurazione IRC5, modulo SMB/SDI, dati di calibrazione e parametri di coppia.
• Meccanica: riduttore, giunto, guide, carico dell’asse e libertà di movimento.

Se le resistenze delle fasi sono simmetriche, l’isolamento è corretto, l’albero ruota senza eccessiva resistenza e l’errore compare quando si muove il cavo, la causa più probabile del problema è l’impianto. Se invece la corrente del motore aumenta nonostante segnali di retroazione corretti, è necessario controllare il freno, i cuscinetti, il riduttore e il carico meccanico.

In che cosa consistono la riparazione e la rigenerazione del motore ABB MU400?

Quali componenti possono essere riparati o sostituiti?

La portata della riparazione dell’ABB 3HAC040409-001 dipende dai risultati della diagnosi. La rigenerazione può riguardare un singolo componente oppure il ripristino completo dei parametri elettrici e meccanici dell’unità.

Gli interventi eseguiti più frequentemente comprendono:

• sostituzione dei cuscinetti,
• sostituzione delle guarnizioni,
• riparazione o rigenerazione del freno,
• rimozione delle contaminazioni da olio,
• riparazione dei cavi e dei connettori,
• sostituzione del resolver danneggiato,
• riparazione dei collegamenti interni,
• rigenerazione o ricostruzione dell’avvolgimento,
• controllo e correzione dell’eccentricità dell’albero,
• ripristino della protezione anticorrosione e della tenuta.

La sostituzione dei cuscinetti dell’ABB 3HAC040409-001 richiede il mantenimento degli accoppiamenti corretti, il controllo dell’albero e delle sedi e la protezione del resolver da eventuali variazioni di posizione. La semplice sostituzione del cuscinetto senza eliminare la causa dell’usura può provocare una rapida ricomparsa del guasto.

Durante la riparazione del freno dell’ABB MU400 è necessario controllare non solo la bobina, ma anche le superfici di attrito, gli elementi mobili, le molle, i cavi e la coppia frenante effettiva. Un valore corretto della resistenza della bobina non conferma ancora la piena efficienza meccanica del freno.

Perché è necessaria la calibrazione dopo la sostituzione del resolver?

Il resolver trasmette al controllore le informazioni sulla posizione del rotore. Il controllore le utilizza per comandare correttamente la corrente di fase e la coppia del motore. La relazione angolare tra il resolver e il rotore deve quindi essere regolata con la precisione appropriata.

Dopo la sostituzione del resolver, lo smontaggio del rotore o un intervento sugli elementi che ne determinano la posizione, è necessario:

• regolare il resolver rispetto alla posizione del rotore,
• verificare la corretta commutazione,
• controllare il senso di rotazione e la stabilità di funzionamento del motore,
• sincronizzare l’asse con il sistema meccanico,
• aggiornare i dati di calibrazione richiesti nel controllore,
• eseguire una prova di movimento con parametri limitati.

Una calibrazione errata del resolver può provocare un aumento della corrente, una riduzione della coppia, pulsazioni, vibrazioni, surriscaldamento o errori del regolatore di velocità. La sostituzione del sensore senza un banco di misura e un test finale del motore comporta quindi un rischio elevato.

Come devono essere eseguiti i test dopo la riparazione?

La riparazione di un servomotore ABB Robotics non deve terminare con la sostituzione del componente danneggiato. Il motore deve superare una serie di test che confermino che è sicuro e che può tornare a funzionare con il sistema IRC5.

Il collaudo finale deve comprendere almeno:

• la misurazione della resistenza degli avvolgimenti e la valutazione della simmetria delle fasi,
• il test della resistenza di isolamento rispetto alla carcassa,
• il controllo della continuità del conduttore PE,
• la misurazione della bobina e il test di funzionamento del freno,
• il controllo del resolver e della sua regolazione,
• la misurazione dell’eccentricità dell’albero e la valutazione del funzionamento dei cuscinetti,
• una prova a vuoto,
• il controllo dei valori delle correnti di fase,
• il test del senso di rotazione e della stabilità della velocità,
• una prova dinamica sotto carico,
• il monitoraggio della temperatura, delle vibrazioni e degli errori del controllore.

Il test dinamico è particolarmente importante perché alcuni guasti compaiono soltanto durante l’accelerazione, la frenata o il funzionamento con la coppia richiesta. Un motore che ruota correttamente a vuoto può ancora presentare un problema al freno, all’avvolgimento, al resolver o al collegamento meccanico.

Quando conviene riparare il motore e quando scegliere un’unità sostitutiva?

La riparazione è generalmente giustificata quando la carcassa, l’albero e i principali componenti magnetici si trovano in condizioni che consentono una rigenerazione sicura e quando sono disponibili ricambi o componenti ricostruiti. Ciò riguarda, tra l’altro, cuscinetti usurati, guarnizioni danneggiate, freno, cavi, connettori, resolver e numerosi guasti degli avvolgimenti.

Prima di installare un’unità sostitutiva è necessario confermare la piena compatibilità del codice, della versione, del freno, del resolver, dei collegamenti, dei parametri elettrici e dei dati di configurazione IRC5. Un aspetto simile della carcassa non costituisce un criterio sufficiente di intercambiabilità.

Se la riparazione non è economicamente conveniente, è possibile valutare anche il ritiro del motore danneggiato, la permuta dell’unità durante l’acquisto di un ricambio o la modernizzazione del sistema di azionamento. La modernizzazione richiede tuttavia un’analisi del motore, del controllo, della retroazione, del cablaggio, della sicurezza e della meccanica dell’asse.

In che modo un guasto del motore influisce sulla produzione e sulla sicurezza?

Il guasto del servomotore di un asse esterno può arrestare non solo un singolo meccanismo, ma l’intero processo gestito dal robot. A seconda dell’applicazione, può diventare impossibile posizionare un pezzo oppure possono essere interrotti i processi di saldatura, pallettizzazione, lavorazione, trasporto o sincronizzazione di più assi.

Il costo di un guasto comprende generalmente molto più della sola riparazione del motore. È necessario considerare:

• il costo della produzione persa,
• il tempo di lavoro del personale di manutenzione,
• il costo delle consegne urgenti dei ricambi,
• il rischio di danneggiamento del riduttore o del sistema di potenza,
• le perdite di materiale e i cicli incompleti,
• il rischio di non rispettare il piano di produzione,
• il pericolo associato a un freno dell’asse non funzionante.

Continuare a lavorare con cuscinetti rumorosi, un freno contaminato o un segnale del resolver instabile può aumentare l’entità dei danni. Una diagnosi precoce consente spesso di limitare la riparazione ai cuscinetti, alle guarnizioni, ai cavi o ai componenti del freno prima che vengano danneggiati l’albero, l’avvolgimento o l’elettronica.

Come preparare il motore per la spedizione al centro di assistenza?

Per accelerare la diagnosi, è consigliabile allegare al motore le informazioni che consentono di ricostruire le condizioni in cui si è verificato il guasto:

• una foto della targhetta,
• il codice ABB completo 3HAC040409-001 e le designazioni aggiuntive,
• i numeri degli allarmi presenti nel registro IRC5,
• una descrizione dell’asse e della sua applicazione,
• l’informazione se il guasto si verifica in modo permanente o intermittente,
• una descrizione del rumore, delle vibrazioni, della temperatura o delle perdite,
• informazioni sulle riparazioni precedenti,
• i risultati delle misurazioni già effettuate,
• foto dei cavi, dei connettori e del punto di installazione.
