Come prolungare la vita utile di un servoamplificatore ACOPOS 1090? Rigenerazione degli azionamenti B&R 8V1090.00-2

La vita utile del servoamplificatore ACOPOS 1090 può essere prolungata tramite una diagnostica regolare, il controllo della temperatura di lavoro, un raffreddamento corretto, una schermatura adeguata dei cavi, la verifica dell’alimentazione, il controllo del circuito di frenatura e la rigenerazione dei guasti confermati. Nel caso del modello B&R 8V1090.00-2, è importante non considerare l’azionamento come un elemento autonomo, ma come parte dell’intero asse di azionamento che lavora con motore, feedback, bus DC, alimentazione 24 VDC, freno, cavi e controllore superiore.

B&R ACOPOS 1090 lavora in applicazioni in cui la stabilità dell’asse influisce direttamente sulla continuità della produzione. Per questo motivo la rigenerazione ACOPOS 1090 non dovrebbe consistere esclusivamente nella sostituzione di un singolo componente elettronico. In pratica è necessario valutare le condizioni di lavoro, lo storico degli errori, il carico termico e gli elementi collegati che possono generare sintomi visibili sul servoamplificatore.

Se nella macchina è installato un servoamplificatore ACOPOS 1090 e compaiono errori dell’asse, surriscaldamento, problemi di feedback, funzionamento instabile o messaggi legati alla tensione, conviene iniziare da una diagnostica completa. Questo permette di stabilire se la fonte del problema sia il drive B&R ACOPOS 1090 stesso oppure se la causa si trovi lato motore, encoder, resolver, cablaggio, circuito di frenatura, alimentazione o condizioni di installazione nel quadro elettrico.

Chiama: +48 717 500 983

Che cosa influisce maggiormente sulla vita utile di un servoamplificatore B&R ACOPOS 1090?

Perché B&R 8V1090.00-2 deve essere diagnosticato come parte dell’intero asse di azionamento?

B&R 8V1090.00-2 è un servoazionamento della famiglia ACOPOS 1022, 1045, 1090. Nel sistema macchina lavora con servomotore, sistema di retroazione, ingressi di comando, alimentazione ausiliaria, bus DC, resistenza di frenatura interna e comunicazione con il sistema di controllo superiore.

Per questo motivo la diagnostica ACOPOS 1090 non dovrebbe limitarsi a constatare che il LED Error è acceso o che l’asse arresta il ciclo macchina. Lo stesso sintomo può avere diverse cause. Un errore di feedback può derivare dall’azionamento, dal cavo, dal modulo encoder, dal resolver, dal connettore o dal motore stesso. Un errore di tensione può essere collegato all’alimentazione 24 VDC, al bus DC, al carico dell’asse o al sistema di frenatura. Il surriscaldamento può indicare un problema interno all’azionamento, ma può anche essere conseguenza di una ventilazione insufficiente del quadro o di un sovraccarico dell’applicazione.

Nella pratica della manutenzione è importante distinguere tra il sintomo visibile sull’azionamento e la causa reale dell’arresto dell’asse. Solo questa analisi permette di decidere se sia necessaria una riparazione ACOPOS 1090, una rigenerazione B&R 8V1090.00-2, una correzione delle condizioni operative o una verifica dei componenti esterni.

Temperatura, raffreddamento e spazio di montaggio nel quadro elettrico

Uno dei fattori più importanti che influiscono sulla vita utile dei servoamplificatori ACOPOS è la temperatura. Il modello 8V1090.00-2 ha limiti operativi specifici relativi a temperatura, raffreddamento, altitudine di installazione, corrente continua e frequenza di commutazione. Il funzionamento a temperatura ambiente elevata può essere consentito solo considerando una riduzione della corrente, ma allo stesso tempo porta a una durata più breve del dispositivo.

In pratica significa che la rigenerazione B&R 8V1090.00-2 dovrebbe essere collegata a una valutazione delle condizioni di installazione. Se dopo la riparazione l’azionamento torna nello stesso quadro soggetto a surriscaldamento, con flusso d’aria limitato e senza rispettare lo spazio di montaggio corretto, il rischio di un nuovo guasto resterà elevato.

Per una corretta circolazione dell’aria sopra e sotto il servoamplificatore ACOPOS 1022, 1045, 1090 è necessario lasciare almeno ottanta millimetri di spazio libero. Non è un dettaglio di montaggio irrilevante. Un raffreddamento improprio aumenta il carico termico dell’elettronica, dei moduli di potenza e dei componenti che lavorano ad alta temperatura.

• la temperatura all’interno del quadro elettrico durante il reale funzionamento della macchina,
• la pulizia e l’efficienza di ventilatori, filtri e canali di ventilazione,
• la distanza dell’azionamento dai dispositivi vicini che generano calore,
• il carico dell’asse e la frequenza dei cicli di frenatura,
• lo stato dei dissipatori e degli elementi di smaltimento del calore,
• se sopra e sotto il servoamplificatore è stato mantenuto lo spazio richiesto per la circolazione dell’aria.

Che cosa possono indicare i LED Ready, Run ed Error in ACOPOS 1090?

I servoamplificatori ACOPOS utilizzano una diagnostica LED che consente di valutare rapidamente lo stato del dispositivo. Nella documentazione compaiono tre LED importanti: Ready, Run ed Error. Il loro stato può aiutare nella prima diagnosi, ma non sostituisce una verifica completa del sistema di azionamento.

Sintomo o segnale	Possibile significato	Che cosa vale la pena controllare?
Nessun LED acceso	Possibile problema con l’alimentazione 24 VDC	Alimentatore, cavi, morsetti, presenza della tensione ausiliaria
LED Error	Il problema può riguardare feedback, enable, temperatura, tensione, IGBT, resistenza di frenatura o comunicazione CAN	Storico degli errori, stato dell’asse, motore, encoder, bus DC, 24 VDC e comunicazione
Surriscaldamento dell’azionamento o della resistenza di frenatura	Carico termico, raffreddamento non corretto, frenature frequenti o problema applicativo	Temperatura del quadro, ventilazione, spazio di montaggio, ciclo di lavoro dell’asse e circuito di frenatura
Errore di feedback del motore	Non significa necessariamente soltanto encoder danneggiato	Cavi, connettori, schermatura, modulo feedback, motore e correttezza dei collegamenti

EMC, schermatura e cavi come elemento reale della diagnostica

Nei sistemi servo, i problemi di compatibilità elettromagnetica possono causare sintomi difficili da individuare. Una schermatura non corretta dei cavi motore, encoder, di comando o di comunicazione può portare a disturbi del segnale di feedback, errori di comunicazione momentanei, false reazioni degli ingressi o funzionamento instabile dell’asse.

Per questo, durante la diagnostica e la rigenerazione di ACOPOS 1090, i cavi e la schermatura devono essere trattati come parte dell’intero sistema di azionamento. Sono particolarmente importanti il corretto collegamento delle schermature, i collegamenti corti, lo stato dei connettori motore ed encoder, la continuità del collegamento PE e la separazione dei cavi di segnale dai cavi di potenza.

Quando la sola sostituzione dell’azionamento non risolve il problema?

La sola sostituzione del servoamplificatore può non risolvere il problema se la causa primaria del guasto si trova all’esterno del dispositivo. Questo riguarda soprattutto situazioni in cui l’azionamento lavora in un quadro che si surriscalda, l’asse è sovraccarico, i cavi di feedback sono disturbati, il sistema di frenatura è inefficiente oppure si verificano problemi con l’alimentazione 24 VDC e il bus DC.

• il servomotore e il suo sensore di temperatura,
• encoder o resolver,
• cavo motore e cavo di feedback,
• alimentazione 24 VDC,
• bus DC e circuito di frenatura,
• raffreddamento del quadro elettrico,
• comunicazione con il controllore superiore.

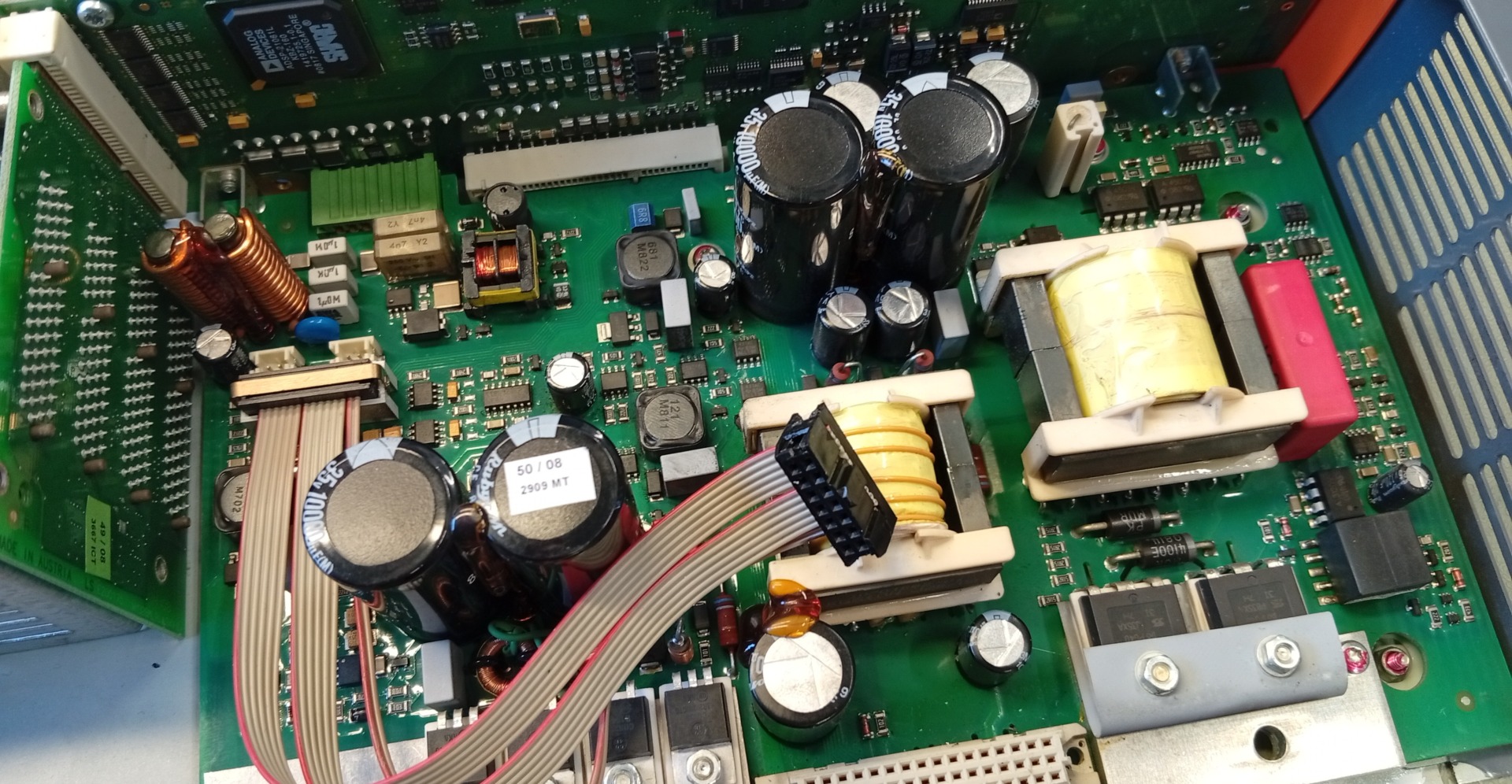

Come si svolge una rigenerazione professionale ACOPOS 1090 e quando conviene affidarla?

Che cosa dovrebbe includere la diagnostica ACOPOS 1090 prima della rigenerazione?

La rigenerazione ACOPOS 1090 dovrebbe iniziare con una diagnostica che consenta di confermare la reale fonte del problema. Nel caso del modello B&R 8V1090.00-2, sono particolarmente importanti le aree monitorate dall’azionamento e gli elementi che influiscono direttamente sulla stabilità dell’asse.

• verifica dello stato dell’alimentazione 24 VDC,
• analisi dei LED Ready, Run ed Error,
• verifica dello storico degli errori nel controllore o nello strumento di assistenza,
• controllo del bus DC e della tolleranza di tensione,
• valutazione del circuito di frenatura e della resistenza di frenatura,
• controllo dell’area dei moduli IGBT,
• controllo del sistema di misura della temperatura,
• verifica dell’ingresso enable e dei segnali di comando,
• valutazione dei cavi motore, dei cavi encoder, della schermatura e della messa a terra,
• controllo del motore, del feedback, del sensore di temperatura e del freno.

Una diagnostica di questo tipo permette di evitare situazioni in cui la riparazione ACOPOS 1090 elimina soltanto l’effetto, ma non rimuove la causa del guasto nella macchina. Per la manutenzione è particolarmente importante in caso di arresti ripetuti dell’asse, perché un ulteriore reset o una nuova sostituzione dell’azionamento possono solo spostare il problema nel tempo.

Quali elementi del sistema devono essere controllati con B&R 8V1090.00-2?

Il modello B&R 8V1090.00-2 è un azionamento alimentato da rete trifase 400–480 V, con corrente di 8,8 A e potenza di 4 kW. Nell’applicazione può lavorare con diversi moduli plug-in, interfacce di comunicazione e sistemi di feedback. Per questo durante la diagnostica è importante determinare l’esatta configurazione del dispositivo.

Area del sistema	Perché è importante?	Importanza per il servizio
Alimentazione 24 VDC	La mancanza di alimentazione ausiliaria può causare l’assenza di corretta segnalazione e funzionamento del dispositivo	Richiede verifica prima di valutare il danneggiamento dell’azionamento stesso
Bus DC e circuito di frenatura	Il superamento della tolleranza di tensione o un problema di frenatura può arrestare l’asse	Aiuta a distinguere un guasto dell’azionamento da un sovraccarico o da un problema applicativo
Feedback motore	Il segnale di feedback è indispensabile per il funzionamento stabile dell’asse servo	È necessario controllare encoder, resolver, modulo, cavo, connettori e schermatura
Raffreddamento e temperatura	La temperatura elevata riduce la vita utile del dispositivo	Richiede la valutazione delle condizioni di lavoro nel quadro, non solo dell’elettronica dell’azionamento

Come preparare il servoamplificatore per il servizio?

Prima di inviare il dispositivo al servizio, vale la pena raccogliere informazioni che facilitino la diagnostica e riducano il rischio di interpretazione errata del guasto. Questo è particolarmente importante per azionamenti che lavorano con diversi moduli plug-in, tipi di feedback e configurazioni di comunicazione.

• preparare documentazione fotografica dei collegamenti,
• contrassegnare cavi e connettori,
• registrare lo stato dei LED Ready, Run ed Error,
• raccogliere lo storico degli errori dal controllore o dallo strumento di assistenza,
• descrivere le condizioni in cui compare il problema,
• indicare se l’errore si presenta costantemente, casualmente, dopo il riscaldamento della macchina o durante un movimento specifico dell’asse,
• descrivere gli ultimi interventi di servizio, sostituzioni, guasti o modifiche nell’applicazione.

Occorre inoltre ricordare la sicurezza. Dopo aver scollegato l’alimentazione, la tensione sul bus DC può essere ancora pericolosa, e la sola scomparsa della segnalazione Run non significa automaticamente assenza di tensione sul dispositivo. Lo smontaggio deve essere eseguito da personale autorizzato e secondo le procedure di sicurezza vigenti nello stabilimento.

Rigenerazione dei servoamplificatori B&R come modo per ridurre i fermi macchina

La rigenerazione dei servoamplificatori B&R è particolarmente importante quando il dispositivo lavora in una macchina di produzione e la sua indisponibilità causa l’arresto della linea, ritardi nell’evasione degli ordini o la necessità di funzionamento d’emergenza. In molti stabilimenti il costo della produzione persa è molto più alto del costo di una diagnostica e riparazione professionale.

• eliminare i danni interni confermati,
• valutare lo stato dei componenti esposti a temperatura e carichi,
• controllare le aree legate ad alimentazione, bus DC e circuito di frenatura,
• verificare la stabilità di funzionamento dopo la riparazione,
• ridurre il rischio di un nuovo arresto dell’asse,
• decidere se l’azionamento può tornare in servizio o se è necessaria un’analisi più ampia dell’applicazione.

Tuttavia, la rigenerazione non deve essere trattata come garanzia del ripristino della piena vita utile di fabbrica del dispositivo. Un processo professionale dovrebbe concentrarsi sulla diagnostica, sull’eliminazione dei guasti confermati, sui test e sull’indicazione dei fattori che possono portare nuovamente al guasto.

Quando affidare la riparazione ACOPOS 1090?

La riparazione ACOPOS 1090 o il servizio ACOPOS 1090 sono indicati quando l’azionamento segnala errori, si surriscalda, non avvia l’asse, non comunica correttamente con il sistema di controllo oppure causa un funzionamento instabile della macchina. Sono particolarmente preoccupanti le situazioni in cui il guasto ritorna dopo un reset, dopo il raffreddamento del dispositivo o dopo la sostituzione del solo azionamento con un altro esemplare.

• problemi di avvio dell’azionamento,
• nessuna reazione con alimentazione corretta,
• LED Error acceso,
• errori di feedback del motore,
• errori di alimentazione 24 VDC,
• superamento della tolleranza di tensione del bus DC,
• surriscaldamento del servoamplificatore, del motore o della resistenza di frenatura,
• raggiungimento del limite di corrente IGBT,
• problemi di comunicazione CAN,
• funzionamento instabile dell’asse o arresti ripetuti della macchina senza una causa chiara.

Come può aiutare RGB Elektronika con B&R ACOPOS 1090?

RGB Elektronika esegue diagnostica, riparazione, rigenerazione e servizio dei servoamplificatori B&R utilizzati nell’automazione industriale. Verifichiamo il dispositivo alla ricerca di guasti confermati, analizziamo i sintomi segnalati dall’utente e indichiamo se il problema può derivare anche da componenti collegati presenti nella macchina.

Alla richiesta è utile allegare la descrizione dei sintomi, lo stato dei LED Ready, Run ed Error, lo storico degli errori, foto dei collegamenti e informazioni su quando si presenta il problema. Questi dati accelerano la valutazione del dispositivo e aiutano a ridurre il rischio di un nuovo danneggiamento dopo il montaggio nella macchina.

Affida la diagnostica e la riparazione B&R ACOPOS 1090 prima che il guasto arresti la macchina, la linea o danneggi altri componenti del sistema.
