Come avviare rapidamente un motore con un inverter ABB ACS350?

Per avviare rapidamente un motore con un inverter ABB ACS350, occorre prima montare correttamente l’azionamento in posizione verticale, garantirgli un raffreddamento adeguato, verificare le condizioni di installazione, collegare l’alimentazione, il motore e il conduttore di protezione, quindi inserire i parametri di base del motore dalla targhetta. Nella pratica, una messa in servizio rapida non inizia premendo il pulsante START, ma con il corretto montaggio dell’inverter, il controllo del luogo di installazione e la verifica che l’azionamento ACS350 lavori in condizioni conformi ai requisiti tecnici.

L’inverter ABB ACS350 è un azionamento compatto destinato al controllo di motori in corrente alternata. Negli stabilimenti industriali viene utilizzato, tra l’altro, in applicazioni di trasporto, pompe, ventilatori, macchine produttive semplici, linee tecnologiche e sistemi in cui è richiesta la regolazione della velocità di rotazione di un motore AC.

Per il reparto manutenzione, automazione o produzione, l’aspetto più importante è uno: l’azionamento deve essere avviato rapidamente, in sicurezza e senza rischio di guasti ripetuti. Per questo, in questa guida trattiamo non solo l’avvio del motore con un inverter ABB, ma anche il montaggio dell’inverter ABB ACS350, i requisiti del luogo di installazione, gli errori tipici e le situazioni in cui conviene affidare il montaggio o la riparazione dell’inverter a specialisti.

Devi montare correttamente un inverter ABB ACS350 in una macchina o in un quadro di comando? Contatta RGB Elektronika e affida il montaggio dell’azionamento.

Chiama: +48 717 500 983

Come preparare un inverter ABB ACS350 al montaggio e alla messa in servizio del motore?

Che cos’è un inverter ABB ACS350 e dove si utilizza l’azionamento ACS350?

ABB ACS350 è un convertitore di frequenza destinato al controllo di motori in corrente alternata. Il suo compito è regolare la velocità, la coppia e il modo di funzionamento del motore in un’applicazione industriale. L’azionamento ACS350 può essere installato a parete o in un quadro di comando, e la scelta del metodo di montaggio dipende, tra l’altro, dalla dimensione del telaio e dallo spazio disponibile nella macchina.

Nella pratica, l’inverter ABB ACS350 viene impiegato ovunque il motore non debba funzionare solo in modalità acceso/spento, ma richieda un avviamento progressivo, il controllo della velocità, la limitazione dei sovraccarichi o un migliore adattamento del funzionamento al processo produttivo. Questo riguarda, tra l’altro, trasportatori, miscelatori, semplici sistemi di azionamento, pompe, ventilatori e macchine ausiliarie.

I telai dell’azionamento contrassegnati come R0, R1, R2 e R3 differiscono per larghezza, quindi prima del montaggio occorre verificare le dimensioni del dispositivo, lo spazio disponibile nel quadro e il modo di instradare i cavi di alimentazione, motore e comando.

Quali condizioni bisogna verificare prima dell’installazione dell’ABB ACS350?

Prima di installare l’inverter ABB ACS350, occorre valutare non solo l’azionamento stesso, ma anche il luogo in cui dovrà funzionare. Questo è particolarmente importante in ambiente industriale, dove temperatura elevata, polvere, ventilazione non corretta, vibrazioni o instradamento errato dei cavi possono ridurre la durata del dispositivo.

Prima del montaggio verifica soprattutto:

• se l’azionamento sarà montato verticalmente, perché l’ABB ACS350 deve funzionare in posizione verticale,
• se la parete o la struttura di montaggio è sufficientemente robusta per sostenere il peso del dispositivo,
• se il supporto o la parete sono realizzati in materiale non combustibile,
• se è stato previsto uno spazio di raffreddamento adeguato sopra e sotto l’azionamento,
• se il luogo di montaggio soddisfa i requisiti ambientali relativi a temperatura, ventilazione e condizioni di lavoro,
• se nell’applicazione sono richiesti requisiti aggiuntivi per il contenitore NEMA 1 in caso di montaggio a parete,
• se i cavi motore, di alimentazione e di comando possono essere instradati senza rischio di disturbi.

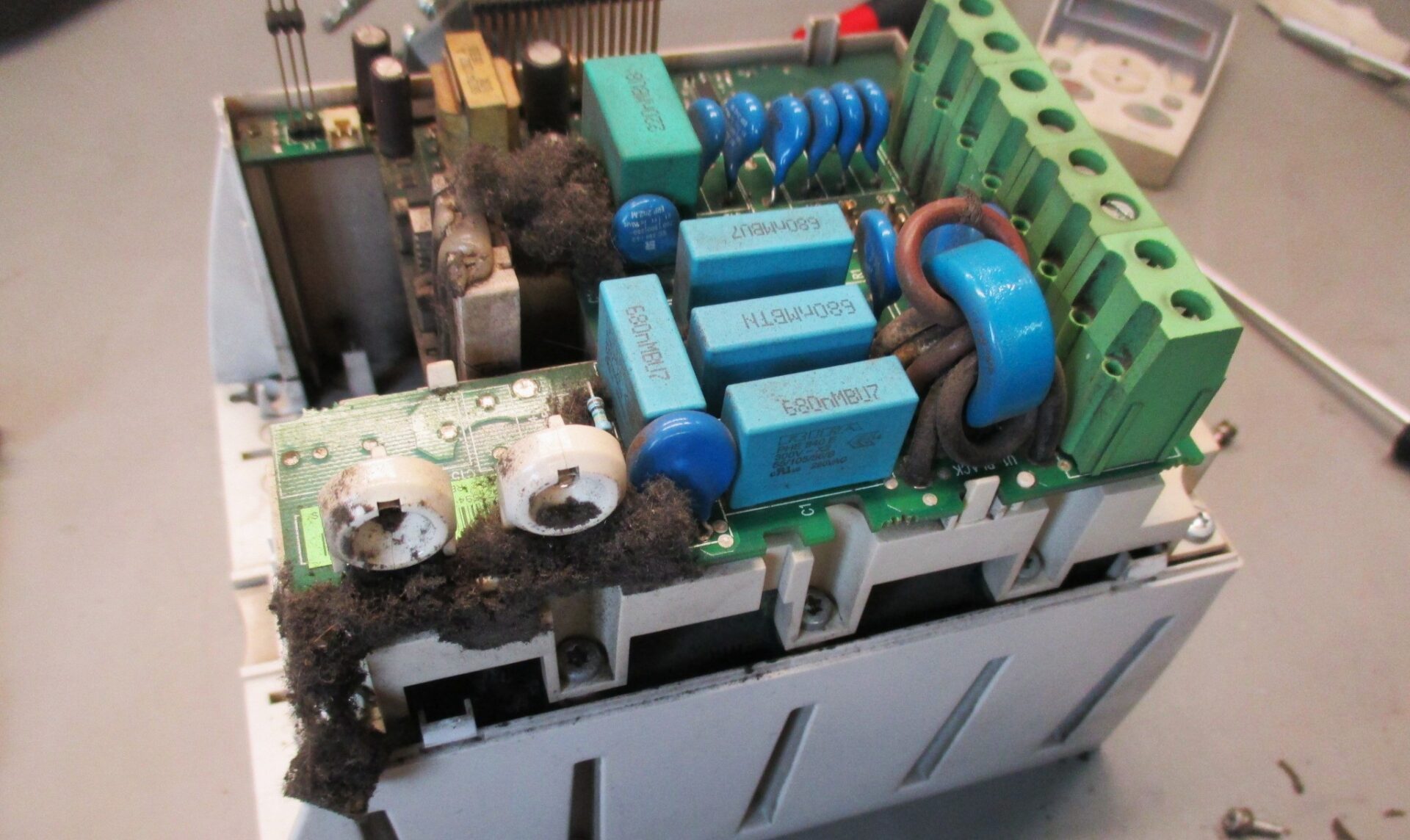

In molti guasti degli inverter, il problema non nasce nell’elettronica di potenza, ma nelle condizioni di lavoro. Un’installazione troppo stretta, la mancanza di flusso d’aria, il riscaldamento proveniente da altri dispositivi, una messa a terra errata o una schermatura non corretta dei cavi possono causare funzionamento instabile dell’azionamento e arresti macchina.

Come montare un inverter ABB ACS350 a parete, lateralmente o su guida DIN?

Il montaggio dell’inverter ABB ACS350 può essere eseguito in diversi modi, a seconda della dimensione del telaio e della disposizione del quadro di comando. Secondo le linee guida pratiche per ACS350, si utilizzano tre metodi principali di montaggio:

• montaggio sulla parete posteriore dell’azionamento,
• montaggio laterale dell’inverter,
• montaggio dell’inverter su guida DIN.

La scelta del metodo di montaggio deve considerare non solo la comodità dell’installatore, ma anche il raffreddamento, l’accesso per l’assistenza, la sicurezza elettrica e la possibilità di diagnostica successiva. Nel quadro di comando, l’azionamento non deve essere stipato in un punto dove il flusso d’aria o l’accesso ai morsetti risultano difficoltosi.

Montaggio sulla parete posteriore dell’azionamento

Il montaggio sulla parete posteriore dell’azionamento è disponibile per tutte le dimensioni dei telai ABB ACS350. È un metodo di installazione classico, utilizzato sia per il montaggio su piastra nel quadro di comando, sia per il montaggio su una parete adeguatamente preparata.

In questa variante è particolarmente importante che la superficie sia verticale o il più possibile vicina alla verticale, stabile, non combustibile e sufficientemente robusta. Occorre inoltre verificare che, dopo il fissaggio dell’azionamento, rimanga spazio per il libero instradamento dei cavi e per le successive attività di assistenza.

Montaggio laterale dell’inverter

Il montaggio laterale dell’inverter è possibile per le dimensioni telaio R0, R1 e R2. Questo metodo può essere utile quando lo spazio disponibile nel quadro di comando è limitato o quando la disposizione dei dispositivi richiede un diverso orientamento dell’azionamento.

Non bisogna però considerare il montaggio laterale come un modo per ignorare completamente le regole di raffreddamento. Anche se l’azionamento può essere montato lateralmente, occorre comunque rispettare i requisiti relativi alla posizione di lavoro, al flusso d’aria, all’accesso ai morsetti e alla sicurezza dell’installazione.

Montaggio dell’inverter su guida DIN

Il montaggio dell’inverter su guida DIN è possibile per tutte le dimensioni ACS350. È una soluzione pratica soprattutto nei quadri di comando compatti, dove contano installazione rapida e disposizione ordinata dell’apparecchiatura.

Con questo tipo di montaggio occorre assicurarsi che la guida DIN sia fissata correttamente, non si deformi sotto il peso del dispositivo e consenta di mantenere l’azionamento nella posizione corretta. In caso contrario, vibrazioni, tensioni sui cavi o un fissaggio instabile possono peggiorare l’affidabilità dell’intero sistema di azionamento.

Quanto spazio lasciare intorno all’inverter ABB ACS350?

Uno dei requisiti più importanti nel montaggio dell’ACS350 è garantire un raffreddamento adeguato. Intorno all’azionamento bisogna lasciare spazio libero per consentire il flusso d’aria.

Per l’ABB ACS350 occorre lasciare 75 mm di spazio libero sotto l’azionamento e 75 mm sopra l’azionamento. Questo corrisponde a circa 3 pollici di spazio su ciascun lato in verticale. Ai lati del dispositivo non è richiesto spazio aggiuntivo, quindi gli azionamenti possono essere montati uno accanto all’altro.

Questo parametro ha grande importanza pratica. Uno spazio troppo ridotto sopra e sotto l’inverter può portare a surriscaldamento, allarmi più frequenti, riduzione della durata dei componenti elettronici e fermi produzione non pianificati. Nel caso di inverter installati in quadro di comando, occorre inoltre valutare la ventilazione dell’intero quadro, la temperatura interna e l’influenza di altri dispositivi come alimentatori, soft starter, relè, controllori PLC, moduli I/O o sistemi di potenza.

Come avviare passo dopo passo un motore con un inverter ABB ACS350?

Dopo un montaggio corretto, si può passare alla preparazione della messa in servizio. L’avvio vero e proprio deve essere eseguito in modo controllato, soprattutto se l’inverter deve funzionare in una macchina di produzione esistente o dopo la sostituzione di un azionamento danneggiato.

La procedura pratica di messa in servizio è la seguente:

• Verifica la compatibilità dell’inverter con il motore. Controlla potenza, tensione, corrente nominale e tipo di motore. I dati devono essere conformi alla targhetta del motore e ai requisiti dell’applicazione.
• Controlla il luogo di montaggio. Assicurati che l’ABB ACS350 sia montato verticalmente, su un supporto stabile e non combustibile, con 75 mm di spazio libero sopra e sotto il dispositivo.
• Verifica i collegamenti di alimentazione. Controlla la tensione di ingresso, la sequenza dei collegamenti, lo stato dei morsetti e le protezioni lato alimentazione.
• Verifica il collegamento del motore. Valuta i cavi motore, la loro sezione, lunghezza, stato dell’isolamento e corretto collegamento ai morsetti di uscita dell’inverter.
• Verifica la messa a terra e il conduttore di protezione PE. Una messa a terra errata può causare disturbi, errori dell’azionamento e rischi per la sicurezza degli operatori.
• Separa i cavi di comando dai cavi di potenza. Questo riduce il rischio di interferenze elettromagnetiche e problemi con i segnali di comando.
• Inserisci i parametri del motore. Imposta tensione, corrente, frequenza, velocità nominale e potenza secondo la targhetta del motore.
• Imposta il metodo di comando. Verifica se l’azionamento deve funzionare dal pannello, dagli ingressi digitali, da un segnale analogico, da PLC o tramite comunicazione industriale.
• Esegui un avviamento di prova senza carico o con carico limitato. Osserva il senso di rotazione, la corrente, il comportamento del motore, il rumore, le vibrazioni ed eventuali messaggi di errore.
• Verifica il funzionamento sotto carico. Solo dopo un test di base positivo conviene autorizzare l’azionamento al normale funzionamento nell’applicazione.

Se non sei sicuro che l’inverter ABB ACS350 sia stato scelto, collegato o configurato correttamente, affida montaggio e messa in servizio a specialisti. Un errore in fase di installazione può danneggiare l’inverter, il motore, le protezioni o arrestare l’intera macchina.

Cosa fare quando l’ABB ACS350 non avvia correttamente il motore?

Sintomi più comuni dei problemi dopo il montaggio dell’inverter

Se dopo il montaggio dell’ABB ACS350 il motore non funziona correttamente, questo non significa sempre subito un danneggiamento dell’azionamento. Prima di tutto bisogna distinguere se il problema deriva dall’installazione, dalla configurazione, dallo stato del motore, dal carico meccanico o da un guasto dell’inverter stesso.

I sintomi più comuni dopo l’avviamento sono:

• il motore non parte nonostante il segnale di avvio,
• l’inverter segnala un errore immediatamente dopo il tentativo di avvio,
• il motore parte, ma si ferma dopo pochi secondi,
• l’azionamento si surriscalda durante il funzionamento,
• il motore ruota nella direzione errata,
• si verificano velocità instabili o strappi,
• compaiono disturbi nel funzionamento del controllore PLC, del pannello HMI o dei segnali di comando,
• l’inverter funziona correttamente senza carico, ma si disinserisce dopo il collegamento della macchina,
• le protezioni dell’impianto intervengono durante l’avviamento.

Questi sintomi richiedono una diagnostica ordinata. La modifica casuale dei parametri senza analizzare la causa può aggravare il problema, soprattutto nelle applicazioni in cui l’inverter collabora con l’automazione della macchina, sensori, encoder, moduli I/O o sistemi di sicurezza.

Chiama: +48 717 500 983

Cause tipiche di guasti ed errori di avviamento

Nella pratica di assistenza, molti problemi con gli inverter non derivano dal modello del dispositivo in sé, ma dalle condizioni in cui l’azionamento è stato montato e avviato. Questo riguarda anche ABB ACS350.

Le cause tipiche dei problemi includono:

• mancanza dello spazio di raffreddamento richiesto, soprattutto sopra e sotto l’azionamento,
• montaggio in un luogo con temperatura troppo elevata,
• messa a terra non corretta o conduttore di protezione danneggiato,
• parametri del motore inseriti in modo errato,
• metodo di comando non corretto, per esempio conflitto tra pannello, ingressi digitali e segnale dal PLC,
• cavi motore danneggiati o resistenza di isolamento del motore troppo bassa,
• sovraccarico meccanico dell’applicazione,
• disturbi EMC derivanti da un instradamento non corretto dei cavi,
• danneggiamento dell’elettronica di comando dell’inverter,
• danneggiamento dello stadio di potenza, per esempio dopo cortocircuito, sovratensione o lavoro in condizioni difficili.

In un ambiente produttivo, ciascuna di queste cause può comportare costi reali. Il fermo linea, una spedizione ritardata, un trasportatore fermo, una pompa non funzionante o un guasto di una macchina ausiliaria spesso costano molto più della diagnostica dell’inverter.

Come si svolge nella pratica la diagnostica dell’inverter ABB ACS350?

La diagnostica dell’inverter ABB ACS350 deve comprendere sia l’azionamento sia il suo ambiente. La sola lettura dell’errore dal pannello è solo l’inizio. In molti casi occorre verificare perché l’errore si è verificato e se la causa si trova nell’inverter, nel motore, nell’installazione, nell’alimentazione o nella meccanica della macchina.

La diagnostica professionale può comprendere:

• controllo del metodo di montaggio e del raffreddamento dell’azionamento,
• verifica dell’alimentazione in ingresso, delle protezioni e dei collegamenti,
• misura del conduttore di protezione e verifica della messa a terra,
• controllo dei cavi motore e della schermatura,
• misura della resistenza di isolamento del motore,
• verifica dei parametri inseriti nell’inverter,
• controllo dei segnali di comando dal PLC, dal pannello HMI o dagli ingressi digitali,
• valutazione dello stato dello stadio di potenza, dei condensatori, dell’elettronica di comando e dei circuiti di uscita,
• test del funzionamento dell’azionamento senza carico e sotto carico,
• analisi delle condizioni di lavoro nel quadro di comando.

In caso di sospetto danneggiamento dell’inverter, non conviene limitarsi a resettare ripetutamente gli errori. Se la causa è un cortocircuito, surriscaldamento, danneggiamento della sezione di potenza o problema del motore, ulteriori tentativi di avviamento possono portare a danni maggiori.

Quando affidare il montaggio o la riparazione dell’inverter ABB ACS350?

Conviene affidare il montaggio dell’inverter ABB ACS350 a specialisti quando l’azionamento lavora in una macchina produttiva, in un sistema critico per il processo o in un’applicazione in cui una configurazione errata può fermare la linea. Questo riguarda in particolare le situazioni in cui l’inverter collabora con un controllore PLC, un pannello HMI, sensori, sistemi di sicurezza, encoder o un controllo macchina complesso.

Assistenza o riparazione dell’inverter sono consigliate quando:

• l’ABB ACS350 non avvia il motore nonostante l’alimentazione corretta,
• l’azionamento segnala errori ripetuti,
• l’inverter si disinserisce sotto carico,
• si verifica surriscaldamento o odore di elettronica surriscaldata,
• la macchina si arresta in modo irregolare,
• il motore lavora in modo instabile dopo la sostituzione dell’azionamento,
• si è verificato un cortocircuito, una sovratensione o un allagamento del dispositivo,
• è necessaria una diagnostica rapida prima di decidere l’acquisto di un nuovo inverter.

In RGB Elektronika supportiamo le aziende industriali nella diagnostica, riparazione e montaggio di inverter, inclusi gli azionamenti ABB ACS350. Aiutiamo a valutare se il problema deriva dall’inverter stesso, dal motore, dall’alimentazione, dai parametri, dalle condizioni di montaggio o dall’installazione della macchina.

Se l’inverter ABB ACS350 ferma la produzione, non avvia il motore o richiede un montaggio corretto, contatta RGB Elektronika e affida la diagnostica o il montaggio dell’azionamento. Una rapida valutazione tecnica permette di ridurre il fermo, evitare la sostituzione inutile di componenti funzionanti e ripristinare in sicurezza il lavoro della macchina.

Un avviamento rapido del motore inizia dal montaggio corretto dell’inverter

Per avviare rapidamente un motore con un inverter ABB, bisogna affrontare il tema come un processo tecnico e non come una singola operazione. L’inverter ABB ACS350 deve essere montato verticalmente, su un supporto adeguato, con 75 mm di spazio libero sopra e sotto l’azionamento e con alimentazione, messa a terra e collegamento motore eseguiti correttamente.

L’azionamento ACS350 può essere montato sulla parete posteriore dell’azionamento, lateralmente nelle dimensioni selezionate R0, R1 e R2, e su guida DIN. Può funzionare come azionamento installato a parete o in quadro di comando, a condizione che siano rispettati i requisiti relativi a luogo di installazione, raffreddamento e sicurezza.

Un montaggio corretto dell’inverter ABB ACS350 riduce il tempo di messa in servizio, diminuisce il rischio di errori, limita i guasti produttivi e facilita la diagnostica successiva. Al contrario, gli errori di installazione possono portare a surriscaldamento, disturbi, danneggiamento dell’inverter, problemi con il motore e fermi costosi.
