Assistenza e riparazione del servoazionamento B&R Automation 8V1180.00-2 con garanzia e supporto tecnico

La riparazione del B&R Automation 8V1180.00-2 è un servizio destinato agli stabilimenti industriali nei quali il guasto di un servoazionamento può arrestare una macchina di produzione, un asse di posizionamento, un sistema di trasporto o una postazione con controllo dinamico del movimento. Il modello 8V1180.00-2 appartiene alla famiglia ACOPOS Servo Drive ed è responsabile del controllo preciso di un singolo azionamento servo. Se il dispositivo segnala errori, non avvia il motore, si surriscalda, presenta problemi di frenatura o provoca un funzionamento instabile dell’asse, è consigliabile eseguire una diagnostica professionale invece di sostituire immediatamente l’intero azionamento.

RGB Elektronika si occupa della diagnostica, dell’assistenza e della riparazione dell’elettronica industriale, compresi i servoazionamenti B&R Automation ACOPOS. Aiutiamo i reparti di manutenzione, produzione e automazione a ridurre i tempi di fermo, verificare la convenienza economica della riparazione e ripristinare il funzionamento del dispositivo con garanzia e supporto tecnico.

Il tuo B&R Automation 8V1180.00-2 è guasto? Invia il servoazionamento per la diagnostica e verifica se è possibile eseguire una riparazione con garanzia. Contatta RGB Elektronika e riduci il rischio di un prolungato fermo macchina.

Chiama: +48 717 500 983

B&R Automation 8V1180.00-2. Che tipo di servoazionamento è e dove viene utilizzato?

Il servoazionamento 8V1180.00-2 nei sistemi di controllo del movimento

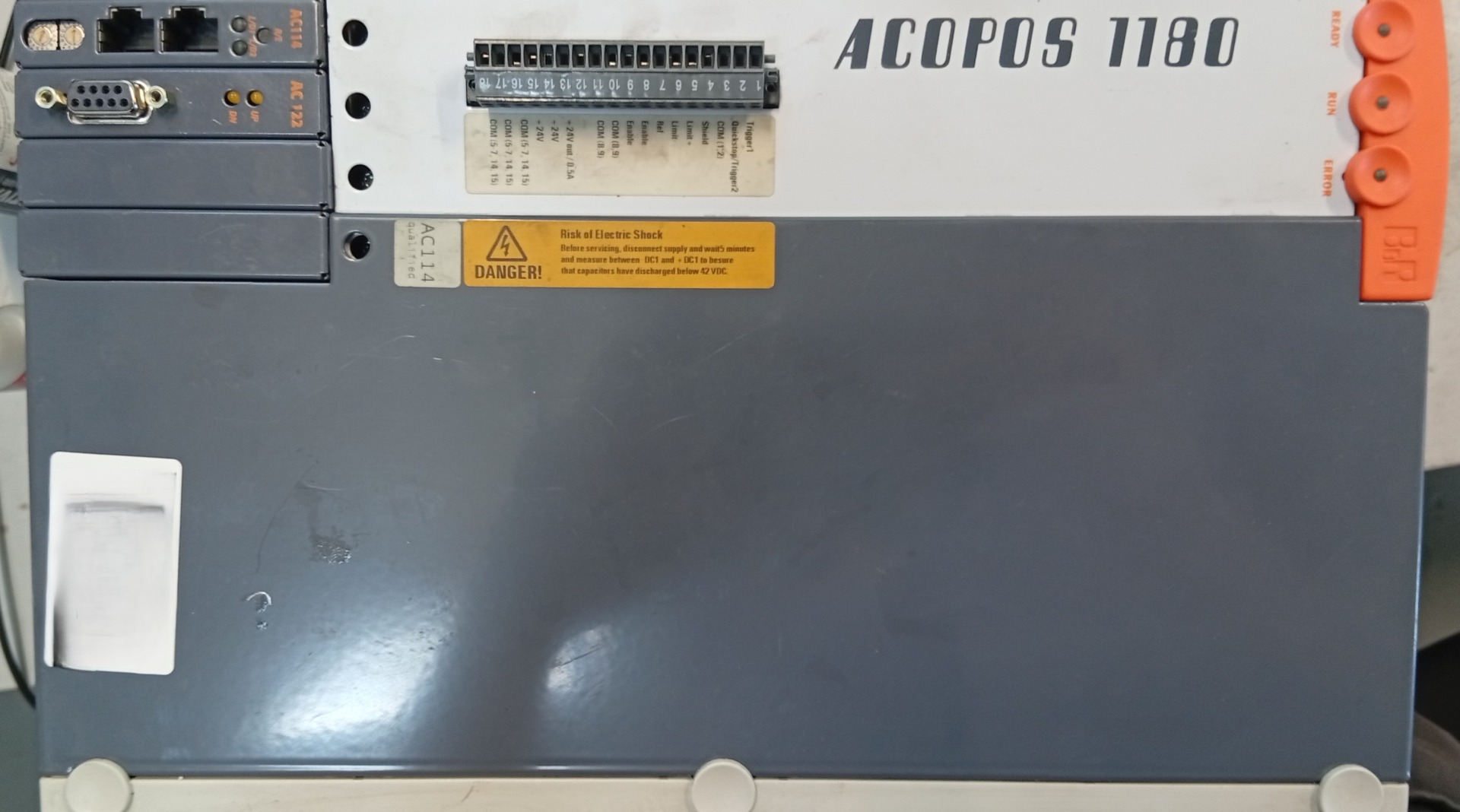

Il B&R Automation 8V1180.00-2 è un servoazionamento della famiglia ACOPOS Servo Drive, progettato per controllare un singolo azionamento servo nelle macchine industriali. Il dispositivo può essere utilizzato in applicazioni che richiedono un posizionamento preciso, un’elevata dinamica di movimento e una regolazione stabile dell’azionamento.

Nella pratica, il servoazionamento 8V1180.00-2 può essere impiegato, tra l’altro, in:

• macchine di produzione e di processo,
• assi di posizionamento,
• sistemi di trasporto,
• robotica industriale,
• postazioni con movimenti ciclici e frenature frequenti,
• sistemi nei quali è richiesta una sincronizzazione precisa dell’azionamento con il processo.

Il guasto di un azionamento di questo tipo solitamente non riguarda un singolo componente, ma un’intera sezione del processo. Un ACOPOS Servo Drive danneggiato può arrestare una linea, bloccare il movimento di un asse, generare errori di sicurezza o impedire la corretta procedura di homing della macchina.

Principali parametri tecnici dell’ACOPOS Servo Drive

Il modello B&R Automation 8V1180.00-2 funziona con un’alimentazione 3 × 400-480 VAC ±10% e supporta una frequenza di rete di 50/60 Hz. Il dispositivo offre una corrente continua di 19 Aeff e una potenza nominale di circa 9 kW. Questi parametri sono importanti per valutare se il servoazionamento è correttamente dimensionato per la macchina e se il guasto può essere stato causato da un sovraccarico, da una configurazione errata o dal funzionamento al di fuori dell’intervallo consentito.

Il servoazionamento supporta frequenze di commutazione di 5, 10 e 20 kHz, con una frequenza di commutazione nominale di 10 kHz. La frequenza di uscita massima è di 598 Hz, mentre la lunghezza massima del cavo motore è di 25 m. Questi dati sono particolarmente importanti quando il servizio tecnico diagnostica un funzionamento instabile del motore, interferenze, errori di retroazione o problemi comparsi dopo l’ammodernamento dell’impianto.

Struttura modulare del B&R 8V1180.00-2 e importanza per la manutenzione

Il B&R 8V1180.00-2 presenta una struttura meccanica modulare basata su moduli plug-in sostituibili. In questo modo, un’unica piattaforma di azionamento può essere adattata a diversi standard di comunicazione, retroazione e configurazione della macchina.

A seconda dell’applicazione, il servoazionamento può funzionare con moduli quali:

• CAN,
• POWERLINK V2,
• EnDat,
• HIPERFACE,
• resolver,
• SSI,
• BiSS,
• moduli di ingresso e uscita digitali e analogici.

Per il reparto di manutenzione, questo aspetto è molto importante durante la diagnostica. I sintomi del guasto non devono necessariamente derivare da un danneggiamento dello stadio di potenza. Il problema può riguardare il modulo di comunicazione, il circuito di retroazione, i segnali di ingresso, la configurazione dell’asse, i collegamenti dell’encoder o errori nel cablaggio.

Se il servoazionamento B&R 8V1180.00-2 ha smesso di comunicare con il controllore, perde la posizione o segnala errori di retroazione, è opportuno eseguire la diagnostica dell’intero sistema di azionamento anziché limitarsi a sostituire il dispositivo.

Sistema di frenatura, raffreddamento e condizioni di funzionamento del servoazionamento

Nel sistema di frenatura, il servoazionamento può utilizzare una resistenza di frenatura interna o esterna. Per la resistenza interna sono indicate una potenza di picco di 14 kW e una potenza continua di 0,4 kW. Nel caso della resistenza esterna, questi valori sono rispettivamente di 40 kW e 8 kW, mentre la resistenza minima della resistenza di frenatura esterna è di 15 Ω.

I parametri del sistema di frenatura sono particolarmente importanti nelle applicazioni con elevata inerzia, movimenti verticali, arresti frequenti dell’asse o recupero ciclico dell’energia verso il bus DC. Una resistenza di frenatura dimensionata in modo errato, danneggiata o sovraccarica può provocare errori dell’azionamento, surriscaldamento, arresti della macchina o danni ai componenti di potenza.

Il servoazionamento supporta anche il freno di stazionamento del motore, con una corrente di uscita massima di 1,5 A e il monitoraggio del circuito del freno. Durante il collegamento del freno, occorre prestare particolare attenzione alla polarità dei morsetti B+ e B-, poiché il collegamento inverso del freno elettromagnetico può impedirne l’apertura.

Dal punto di vista meccanico, il B&R Automation 8V1180.00-2 ha dimensioni di 200 × 375 × 234 mm e un peso di circa 10,1 kg. Il grado di protezione del dispositivo è IP20, pertanto il servoazionamento deve funzionare all’interno di un quadro elettrico. L’intervallo nominale della temperatura di esercizio è compreso tra 5 e 40°C, con possibilità di funzionamento fino a 55°C tenendo conto delle limitazioni e dell’invecchiamento accelerato dei componenti.

Per garantire un funzionamento stabile, è molto importante mantenere uno spazio di ventilazione libero sopra e sotto il dispositivo. Una temperatura troppo elevata nel quadro, la presenza di polvere, un flusso d’aria limitato o il funzionamento con carichi elevati possono accelerare l’usura dell’elettronica di potenza e aumentare il rischio di errori termici.

Riparazione del B&R Automation 8V1180.00-2 – sintomi del guasto, diagnostica e assistenza

Quando è necessaria l’assistenza per il B&R Automation 8V1180.00-2?

L’assistenza per il B&R Automation 8V1180.00-2 è necessaria quando il dispositivo non funziona in modo stabile, segnala errori o causa problemi nel movimento dell’asse. In un ambiente produttivo, anche un singolo sintomo può tradursi rapidamente in un fermo, nella perdita di ripetibilità del processo o nel rischio di danneggiare il motore, il freno o i componenti meccanici della macchina.

Tra i sintomi tipici di un guasto del servoazionamento B&R Automation ACOPOS rientrano:

• mancata disponibilità dell’azionamento dopo l’accensione,
• intervento delle protezioni durante l’avviamento,
• errori di sovraccarico, cortocircuito o guasto verso terra,
• funzionamento instabile del servomotore,
• strappi, vibrazioni o perdita della posizione dell’asse,
• problemi di comunicazione con il controllore,
• errori di retroazione dell’encoder o del resolver,
• surriscaldamento del dispositivo,
• problemi con il freno di stazionamento del motore,
• errori durante la frenatura o l’arresto dell’asse,
• danni causati da sovratensioni, cortocircuiti, guasti dell’alimentazione o errori di installazione.

Se il B&R 8V1180.00-2 ha arrestato la macchina o segnala ripetutamente degli errori, contatta il servizio di assistenza prima di riavviare l’azionamento. Continuare a utilizzare il sistema con uno stadio di potenza, un freno o un cavo motore danneggiato può aggravare il guasto e aumentare il costo della riparazione.

Cause tipiche dei guasti dell’ACOPOS Servo Drive

La riparazione di un ACOPOS Servo Drive richiede di determinare se il problema si trova nel servoazionamento stesso, nel motore, nell’impianto, nel modulo di comunicazione, nel circuito di frenatura o nelle condizioni di funzionamento della macchina. Il codice di errore indica spesso la direzione della diagnostica, ma non sempre identifica in modo univoco il componente danneggiato.

Le cause più frequenti dei guasti del B&R Automation 8V1180.00-2 sono:

• danneggiamento dei componenti di potenza nel circuito di uscita,
• sovraccarico dell’azionamento dovuto al funzionamento al di fuori dell’intervallo applicativo,
• cortocircuito o guasto verso terra sul lato motore,
• problemi con il cavo motore o la schermatura,
• danneggiamento della resistenza di frenatura o del circuito di frenatura,
• surriscaldamento causato da una ventilazione insufficiente del quadro elettrico,
• polvere, umidità o contaminazione dell’elettronica,
• danni causati da sovratensioni o interruzioni dell’alimentazione,
• errori nel collegamento del freno di stazionamento,
• problemi con il modulo di comunicazione o con il sistema di retroazione.

Le protezioni integrate contro sovraccarico, cortocircuito e guasto verso terra contribuiscono a proteggere il servoazionamento, ma non sostituiscono la diagnostica. Se l’azionamento segnala regolarmente lo stesso errore, è necessario controllare non solo l’elettronica, ma anche il motore, i cavi, il carico meccanico e le condizioni di raffreddamento.

Come si svolge la diagnostica di un servoazionamento B&R Automation?

La diagnostica professionale del servoazionamento B&R Automation 8V1180.00-2 deve comprendere sia la valutazione dell’elettronica sia l’analisi della possibile causa del guasto nell’applicazione. L’obiettivo non è soltanto riavviare il dispositivo, ma anche ridurre il rischio di un nuovo guasto dopo il montaggio nella macchina.

Nella pratica, la diagnostica può comprendere:

• verifica dello stato dell’alimentazione e del circuito di ingresso,
• controllo dello stadio di potenza e dei componenti esposti ai sovraccarichi,
• controllo del circuito del bus DC,
• controllo del sistema di frenatura e della resistenza di frenatura,
• verifica degli ingressi Enable, Trigger, di finecorsa e di riferimento,
• controllo del circuito del freno di stazionamento del motore,
• analisi dei moduli plug-in responsabili della comunicazione e della retroazione,
• controllo dei collegamenti, dei danni meccanici, delle tracce di surriscaldamento e della contaminazione,
• test funzionali dopo l’esecuzione della riparazione.

È inoltre importante verificare le condizioni nelle quali ha funzionato l’azionamento. Se nel quadro elettrico sono presenti temperature elevate, flusso d’aria limitato o un’elevata quantità di polvere, anche un servoazionamento riparato correttamente può guastarsi nuovamente dopo il ritorno nella macchina.

Riparazione dell’ACOPOS Servo Drive o acquisto di un ricambio?

In caso di guasto del servoazionamento, il reparto di manutenzione prende solitamente in considerazione due possibilità: la riparazione del dispositivo esistente oppure l’acquisto di un ricambio. La scelta dipende dalla disponibilità del modello, dalla durata del fermo, dal costo di un azionamento nuovo o usato, dalla configurazione dei moduli e dai rischi associati al riavvio della macchina.

La riparazione del servoazionamento B&R Automation 8V1180.00-2 è particolarmente conveniente quando:

• il dispositivo è difficilmente reperibile sul mercato,
• l’azionamento dispone di una configurazione specifica dei moduli di comunicazione o encoder,
• l’acquisto di un nuovo componente comporta lunghi tempi di attesa,
• il guasto riguarda circuiti elettronici riparabili,
• è importante mantenere la compatibilità con la macchina esistente,
• l’azienda vuole ridurre il costo del fermo e della sostituzione del dispositivo.

L’acquisto di un ricambio può essere preso in considerazione quando il servoazionamento è danneggiato al punto da rendere la riparazione antieconomica, quando la macchina deve essere riavviata immediatamente oppure quando è necessaria una soluzione sostitutiva durante l’assistenza. In molti casi, l’approccio migliore consiste nel combinare entrambe le opzioni: riparare il dispositivo danneggiato e dotare il magazzino di manutenzione di un servoazionamento di riserva funzionante.

Se non sei sicuro che la riparazione del B&R Automation 8V1180.00-2 sia economicamente conveniente, invia il dispositivo per la diagnostica. Dopo la verifica sarà possibile valutare l’entità dei danni, i possibili interventi di assistenza e la convenienza della riparazione rispetto all’acquisto di un ricambio.

Perché affidare la riparazione del servoazionamento B&R a RGB Elektronika?

I servoazionamenti ACOPOS lavorano in sistemi di azionamento complessi, pertanto la loro riparazione richiede esperienza nell’elettronica industriale, conoscenza dei guasti tipici dei dispositivi di azionamento e la possibilità di eseguire test dopo il completamento dell’intervento. RGB Elektronika supporta aziende manifatturiere, reparti di manutenzione, tecnici dell’automazione e servizi tecnici nella diagnostica e nella riparazione dei sistemi di controllo industriali.

Durante l’assistenza del B&R Automation 8V1180.00-2, non è sufficiente ripristinare l’alimentazione o sostituire i componenti danneggiati. È importante anche analizzare la causa del guasto: sovraccarico, problema di frenatura, surriscaldamento, errore di collegamento, danneggiamento del motore, ventilazione insufficiente o problema di comunicazione.

La collaborazione con un servizio professionale consente di:

• ridurre il tempo necessario per individuare la causa del guasto,
• limitare il rischio di sostituire erroneamente componenti funzionanti,
• valutare la convenienza della riparazione prima di acquistare un nuovo componente,
• ripristinare il funzionamento del servoazionamento con garanzia,
• ottenere supporto tecnico durante il riavvio della macchina.

Assistenza B&R Automation 8V1180.00-2. Riduci il fermo macchina

Il guasto di un servoazionamento in uno stabilimento produttivo raramente si limita alla sostituzione di un solo componente. Un asse fermo, la mancanza di comunicazione, un errore di frenatura o un sovraccarico dell’azionamento possono influire sull’intero processo tecnologico, sui tempi di produzione e sui costi di manutenzione.

Per questo motivo, in caso di problemi con il B&R Automation 8V1180.00-2, è necessario intervenire rapidamente, ma in modo tecnicamente corretto. Per prima cosa occorre mettere in sicurezza il dispositivo, verificare le condizioni operative di base, evitare ripetuti tentativi di avviamento in presenza dello stesso errore e successivamente inviare il servoazionamento per la diagnostica.

RGB Elektronika esegue la riparazione e l’assistenza degli ACOPOS Servo Drive per l’industria. Se il tuo servoazionamento 8V1180.00-2 non si avvia, segnala errori, si surriscalda o provoca l’arresto della macchina, contattaci. Ti aiuteremo a verificare il dispositivo, valutare la convenienza della riparazione e scegliere la soluzione migliore per mantenere la continuità della produzione. —> Richiedi la riparazione

Chiama: +48 717 500 983
