Smontaggio di un inverter Yaskawa – quali passaggi seguire durante la sostituzione di un inverter

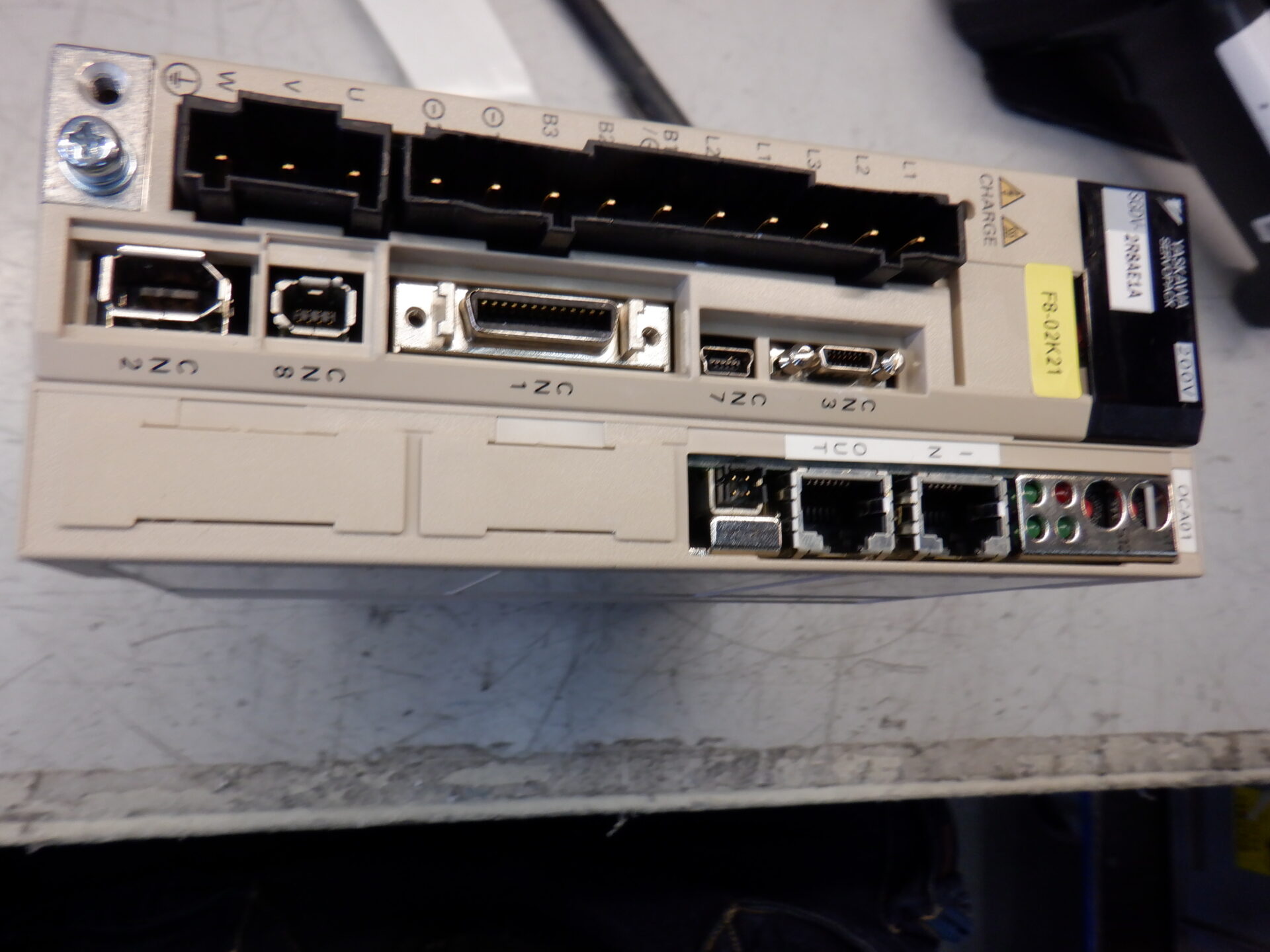

Lo smontaggio di un inverter Yaskawa dovrebbe sempre iniziare dalla preparazione della documentazione, dall’esecuzione di un backup dei parametri e dalla verifica dell’eventuale presenza di logica applicativa aggiuntiva nell’azionamento. Nella pratica, la sostituzione di un inverter non significa sempre una semplice sostituzione del dispositivo uno a uno. Se prima di scollegare la vecchia unità non vengono eseguiti un backup dell’inverter, una documentazione fotografica dei collegamenti e un’analisi dei parametri e della logica di funzionamento, la messa in servizio del nuovo azionamento richiederà una parametrizzazione da zero, prolungando il tempo di avviamento.

Negli stabilimenti produttivi, la sostituzione dell’inverter avviene molto spesso sotto pressione del tempo. La manutenzione vuole ripristinare il funzionamento della linea il più rapidamente possibile, ma la fretta durante lo smontaggio può comportare la perdita delle impostazioni, una ricostruzione errata dei collegamenti e, di conseguenza, un fermo prolungato. Questo riguarda in particolare le situazioni in cui un inverter Yaskawa lavora non solo con il motore, ma anche con PLC, pannello HMI, encoder, resolver, sistemi di sicurezza e segnali di comando aggiuntivi.

Per questo motivo un corretto smontaggio del convertitore di frequenza non è solo un’operazione meccanica. È un processo che comprende l’analisi dell’applicazione, la protezione dei dati, il riconoscimento della configurazione e lo scollegamento sicuro della potenza e del comando. Nel caso di modelli come Yaskawa A1000, è particolarmente importante verificare se, oltre ai parametri, l’azionamento utilizza anche una logica dedicata.

Contatta RGB Elektronika per lo smontaggio di un inverter Yaskawa dalla tua macchina.

Chiama: +48 717 500 983

Come preparare lo smontaggio di un inverter Yaskawa affinché la sostituzione dell’inverter non fermi la produzione?

Quali documenti e dati bisogna controllare prima di iniziare i lavori?

Prima di iniziare lo smontaggio è necessario raccogliere un set completo di informazioni tecniche sull’azionamento e sul suo ambiente operativo. Nella pratica, questa fase determina se la sostituzione dell’inverter procederà senza problemi o se si concluderà con una lunga ricerca delle differenze nei parametri, nei collegamenti e nella logica di comando.

In primo luogo conviene controllare:

• schemi elettrici dell’inverter e dei dispositivi collaboranti,
• manuale d’uso e documentazione tecnica del modello specifico,
• modalità di esecuzione del backup dei parametri per il dato azionamento,
• collegamenti dell’inverter con PLC, HMI, moduli I/O, sensori e circuiti di sicurezza,
• stato attuale di funzionamento della macchina e sintomi segnalati dall’utente.

In ambiente industriale è particolarmente importante stabilire se la sostituzione riguarda solo l’azionamento guasto o un’intera parte del sistema di azionamento. Alcuni problemi attribuiti all’inverter in realtà derivano da segnali di comando errati, guasti dell’elettronica di potenza, disturbi della comunicazione industriale, problemi di schermatura dei cavi o funzionamento non corretto degli accessori.

Dal punto di vista del tecnico di assistenza, è proprio questa fase a distinguere una sostituzione casuale del dispositivo da un’operazione di service pianificata consapevolmente. Un service esperto non inizia svitando i cavi, ma dalla messa in sicurezza dei dati e dalla comprensione dell’applicazione.

Come eseguire un backup dell’inverter Yaskawa e perché la sola copia dei parametri non sempre è sufficiente?

Prima dello smontaggio dell’azionamento è necessario eseguire un backup dell’inverter Yaskawa. È uno dei passaggi più importanti dell’intero processo, perché senza una copia aggiornata dei parametri la ricostruzione della configurazione nel nuovo dispositivo può essere lunga e talvolta persino impossibile senza una nuova taratura dell’applicazione.

Nel caso di Yaskawa A1000, una copia delle impostazioni può essere eseguita in diversi modi. La scelta del metodo dipende dall’attrezzatura disponibile e dall’organizzazione dei lavori nello stabilimento, tuttavia dal punto di vista pratico è preferibile utilizzare strumenti che permettano non solo di scaricare i dati, ma anche di confrontarli e verificarli.

Copia dei parametri tramite pannello LCD

Il metodo più semplice consiste nell’utilizzare il pannello operatore dell’inverter. Questa soluzione è utile soprattutto quando non si ha accesso a un computer di servizio o quando le operazioni devono essere eseguite rapidamente in loco. Il limite di questo metodo è la minore comodità nell’analisi dei dati e un controllo più debole su quali parametri siano stati modificati rispetto alle impostazioni di base.

Backup tramite modulo di copia USB Yaskawa

La seconda opzione è l’utilizzo del modulo di copia USB Yaskawa. È una soluzione pratica per gli stabilimenti che gestiscono diversi azionamenti simili e desiderano trasferire più rapidamente le impostazioni tra i dispositivi. Tuttavia, anche questo backup dell’inverter richiede cautela, perché la sola copia dei parametri non garantisce ancora che sia stata trasferita tutta la funzionalità dell’applicazione.

Backup dell’inverter Yaskawa tramite DriveWizard

DriveWizard è il metodo più frequentemente consigliato, perché consente di scaricare i parametri dall’inverter, salvarli in un file e verificarli. Dal punto di vista del service e della manutenzione, questa soluzione è decisamente più comoda rispetto alla trascrizione manuale delle impostazioni o all’operatività esclusivamente dal livello del pannello LCD.

In DriveWizard è possibile non solo eseguire un backup dell’inverter, ma anche analizzare quali parametri sono stati modificati. Questo è molto importante durante la sostituzione dell’azionamento, perché permette di valutare se il dispositivo lavorava con una configurazione standard o se era adattato a una macchina specifica, a un processo o a requisiti di sicurezza.

Che cosa significa il parametro A1-07 e quando sono necessari DriveWorks EZ o DriveWorksEZ Pro?

Un’osservazione pratica di service di grande valore è che, dopo aver eseguito la copia dei parametri, conviene controllare subito il parametro A1-07. Se questo parametro è impostato su 1, cioè DWEZ enabled, esiste un’elevata probabilità che nell’azionamento sia caricata una logica di funzionamento dedicata.

È un’informazione critica nella pianificazione della sostituzione. DriveWizard e la maggior parte dei programmi simili di altri produttori eseguono una copia dei parametri, ma non trasferiscono la logica di funzionamento dell’inverter, se questa è stata implementata. In una situazione del genere può essere necessario utilizzare DriveWorks EZ o DriveWorksEZ Pro per leggere la logica applicativa oppure ricrearla da zero nel nuovo dispositivo.

Nella pratica ciò significa che il nuovo inverter, dopo il caricamento dei parametri, potrebbe continuare a non funzionare correttamente se l’unità precedente eseguiva funzioni di comando aggiuntive. È una causa frequente di problemi dopo una sostituzione dell’azionamento apparentemente corretta. Per questo motivo il backup dell’inverter Yaskawa deve essere inteso in modo più ampio rispetto al semplice salvataggio di una tabella parametri.

Se pianifichi la sostituzione di un azionamento e non sei sicuro che il vecchio inverter Yaskawa lavori solo sulla parametrizzazione o anche sulla logica DriveWorks, conviene richiedere un’analisi di service preventiva. Questo riduce il rischio di un avviamento errato e di un costoso fermo macchina.

Perché la documentazione fotografica e la marcatura dei cavi sono obbligatorie durante lo smontaggio del convertitore di frequenza?

Ancora prima di scollegare il primo cavo, conviene realizzare una documentazione fotografica dettagliata dell’intero sistema. È una pratica di service molto utile, che riduce concretamente il tempo di montaggio del nuovo azionamento e diminuisce il rischio di errori.

È meglio fotografare:

• il collegamento dei cavi di potenza,
• le morsettiere dei segnali di comando,
• il modo di posa delle schermature e delle messe a terra,
• le marcature dei cavi,
• i collegamenti con PLC, HMI e moduli aggiuntivi,
• l’ambiente di montaggio dell’inverter nell’armadio di comando.

Altrettanto importante è la marcatura fisica dei cavi prima del loro scollegamento. In molti stabilimenti, dopo alcune ore di fermo o dopo il cambio della squadra di assistenza, collegamenti precedentemente ovvi smettono di essere univoci. Cavi ben descritti e un set completo di foto sono spesso più rapidi e sicuri della ricostruzione dei collegamenti esclusivamente sulla base dello schema.

In applicazioni complesse, in cui un convertitore di frequenza Yaskawa collabora con diversi segnali di riferimento, ingressi di sicurezza, sensori e comunicazione industriale, tale materiale documentale diventa semplicemente indispensabile.

Come eseguire in sicurezza lo smontaggio di un convertitore di frequenza Yaskawa e cosa fare dopo la sostituzione dell’inverter?

Quali passaggi eseguire durante lo scollegamento dell’inverter dall’alimentazione e dal comando?

Dopo aver eseguito la copia dei dati e la documentazione fotografica, si può passare allo smontaggio vero e proprio. In questo momento gli aspetti più importanti sono la sicurezza elettrica e il mantenimento dell’ordine nei collegamenti.

La sequenza di azioni consigliata è la seguente:

• Disattiva l’alimentazione fornita all’inverter e all’unità di comando, affinché il sistema superiore non segnali errori aggiuntivi durante lo scollegamento dell’azionamento.
• Attendi il tempo richiesto per la scarica dei condensatori. A seconda del modello, può essere necessario attendere anche fino a 30 minuti. Questa informazione deve sempre essere confermata nella documentazione del dispositivo specifico.
• Verifica l’assenza di tensione pericolosa secondo le procedure vigenti nello stabilimento.
• Scollega i cavi dai terminali dell’inverter, marcandoli in modo leggibile per il futuro montaggio.
• Metti in sicurezza i cavi scollegati, per evitare cortocircuiti, contaminazione o contatto accidentale con gli elementi dell’armadio.
• Smonta l’unità dal punto di installazione, prestando attenzione allo stato meccanico dell’alloggiamento, della ventilazione e dell’ambiente circostante.

È proprio in questa fase che è più facile commettere un errore dovuto alla routine. Uno scollegamento troppo rapido dei cavi, l’assenza di marcature, il mancato rispetto del tempo di scarica dei condensatori o l’omissione dell’unità di comando possono in seguito causare non solo problemi di avviamento, ma anche un rischio per il personale.

Quali errori causano più spesso problemi dopo la sostituzione dell’inverter?

Nella pratica di service, le maggiori difficoltà dopo la sostituzione dell’inverter non sono causate dai guasti dell’azionamento in sé, ma dagli errori commessi durante la preparazione e lo smontaggio. I problemi più frequenti sono:

• mancanza di una copia aggiornata dei parametri,
• ipotesi errata che il backup comprenda anche la logica di funzionamento,
• omissione dell’analisi del parametro A1-07,
• assenza di foto dei collegamenti e della posa delle schermature,
• cavi di potenza e di comando non descritti,
• sostituzione dell’azionamento con un modello apparentemente compatibile, ma con parametri applicativi non identici,
• mancata considerazione della comunicazione con PLC, HMI o sistema superiore,
• ricostruzione errata di ingressi, uscite e segnali di riferimento,
• avviamento troppo rapido senza una verifica completa dei collegamenti.

Vale la pena ricordare che la sostituzione dell’inverter non è solo una questione di compatibilità di potenza, corrente e tensione. Altrettanto importanti sono la logica di comando, il metodo di impostazione della frequenza, le rampe, le protezioni, le funzioni di sicurezza, la comunicazione e le dipendenze dal resto del sistema di automazione.

Proprio per questo uno smontaggio dell’inverter eseguito correttamente riduce il rischio di ulteriori guasti produttivi e accorcia il tempo necessario per riportare la macchina in funzione.

Quando affidare lo smontaggio dell’inverter presso il cliente e il servizio in loco?

Il supporto di un service esterno è particolarmente utile quando lo stabilimento non è sicuro di come eseguire un backup dell’inverter Yaskawa, non conosce la cronologia delle modifiche dell’applicazione oppure non vuole rischiare errori nella ricostruzione dei collegamenti e della logica di funzionamento.

Lo smontaggio dell’inverter presso il cliente e il servizio in loco presso il cliente sono una buona soluzione soprattutto nelle situazioni in cui:

• la linea di produzione non può rimanere ferma a lungo,
• l’inverter è parte di un sistema di automazione più complesso,
• l’azionamento collabora con PLC, HMI, encoder o resolver,
• è necessario eseguire un backup sicuro dei parametri e verificare la logica,
• dopo la sostituzione sono necessari l’avviamento e il test dell’applicazione sull’impianto.

Nella pratica, un service mobile ben organizzato non si limita al solo smontaggio. Comprende anche l’analisi della documentazione, l’esecuzione della copia dei parametri, la valutazione del rischio, la marcatura dei collegamenti, il supporto durante il montaggio della nuova unità e la partecipazione alla messa in servizio. In questo modo il reparto manutenzione non resta solo con il problema nel momento in cui il nuovo azionamento deve essere sincronizzato con il resto del sistema.

Se pianifichi lo smontaggio di un inverter , la sostituzione di un azionamento Yaskawa A1000 o hai bisogno di supporto per il backup dei parametri e il ripristino della configurazione, conviene coinvolgere il service RGB Elektronika, che conosce sia il lato elettrico sia quello applicativo dell’intero sistema.

Un corretto smontaggio di un inverter Yaskawa inizia molto prima di svitare i cavi. Gli elementi chiave sono: analisi della documentazione, backup dell’inverter, verifica del parametro A1-07, valutazione del rischio di perdita della logica, documentazione fotografica e scollegamento sicuro dell’alimentazione e del comando. Solo questo approccio offre una reale possibilità che la sostituzione dell’inverter si concluda con un ritorno rapido e prevedibile della macchina al funzionamento.

Segnala al service RGB la necessità di smontare un inverter Yaskawa tramite il modulo -> richiedi una riparazione

Chiama: +48 717 500 983

Bibliografia:

• Yaskawa Electric Corporation, “Yaskawa AC Drive A1000 High Performance Vector Control Drive Technical Manual”, Manual No. SIEP C710616 27J, 07.2009. [Online].
  https://www.yaskawa.pl/Global%20Assets/Downloads/Technical_Documentation/Inverter_Drives/A1000/A1000_Standard/A1000_TM_EN_SIEP_C710616_27J_9_0.pdf [accesso: 12.03.2026]
