Servizio rapido del controller ELAU C600 durante un fermo della linea di produzione. Codici di errore ELAU PacDrive C600

Il servizio del controller ELAU C600 durante un fermo della linea di produzione dovrebbe iniziare dalla lettura dei messaggi diagnostici, dalla verifica dell’alimentazione, del bus SERCOS, degli azionamenti e della configurazione memorizzata sulla scheda CompactFlash. L’ELAU PacDrive C600 svolge nella macchina la funzione di controller PLC centrale e controller di movimento, pertanto un suo guasto può arrestare tutti gli assi sincronizzati e l’intero processo produttivo. Una diagnosi rapida consente di stabilire se il problema si trova nel controller stesso, in un azionamento, nell’anello di comunicazione in fibra ottica, nel programma oppure nella parte meccanica della macchina.

Nel caso di macchine complesse per il confezionamento, la produzione e la lavorazione, ogni ora di fermo può significare mancato raggiungimento del piano produttivo, lavoro del team di manutenzione sotto pressione e rischio di ritardi nell’evasione degli ordini. Per questo motivo, la riparazione del controller ELAU PacDrive C600 non dovrebbe limitarsi alla cancellazione dell’errore, ma soprattutto all’individuazione e alla rimozione della sua causa reale.

Il controller ELAU C600 ha fermato la macchina oppure non rileva gli azionamenti? Inviaci il codice di errore, una foto della targhetta identificativa e una descrizione del comportamento del dispositivo. Ti aiuteremo a individuare la corretta direzione diagnostica.

Chiama: +48 717 500 983

Guasto del controller ELAU C600 durante un fermo linea – codici di errore PacDrive C600

Qual è la funzione del controller ELAU C600 nella macchina?

L’ELAU PacDrive C600 è un controller centrale di automazione che combina le funzioni PLC con un avanzato controllo del movimento. In una singola configurazione può gestire fino a 99 assi servo che comunicano tramite il bus SERCOS. Per questo motivo è stato utilizzato, tra l’altro, in macchine di confezionamento multiasse, linee di lavorazione e impianti che richiedono una precisa sincronizzazione del movimento.

Il controller esegue il programma della macchina, elabora i segnali di ingresso e uscita, sincronizza il funzionamento degli assi e gestisce la comunicazione con gli azionamenti e le periferiche. Può elaborare contemporaneamente fino a 255 profili di movimento, mentre il tempo di ciclo minimo di un task PLC rapido è pari a 250 µs. L’elevato numero di funzioni svolte fa sì che un funzionamento anomalo del C600 possa influire sull’intera macchina e non soltanto su uno dei suoi moduli.

Il programma, i parametri e la configurazione del sistema vengono memorizzati su una scheda CompactFlash. Il controller utilizza il sistema operativo real-time VxWorks e supporta linguaggi di programmazione conformi alla norma IEC 61131-3, tra cui ST, LD, FBD, SFC e IL. La diagnostica e la gestione del progetto possono essere eseguite utilizzando l’ambiente EPAS-4.

Quali sintomi può causare un guasto dell’ELAU PacDrive C600?

Un guasto del controller ELAU PacDrive C600 non significa sempre una completa assenza di alimentazione. In molti casi il dispositivo si avvia, ma non entra nella corretta modalità operativa, non rileva gli azionamenti oppure arresta il programma dopo la comparsa di uno specifico messaggio diagnostico.

I sintomi più frequentemente osservati includono:

• mancato avvio della macchina nonostante la presenza dell’alimentazione 24 V DC,
• arresto del programma PLC o passaggio ciclico del controller in stato di errore,
• assenza di comunicazione con uno o più azionamenti,
• LED “err” acceso o lampeggiante,
• LED “bus err” acceso o lampeggiante,
• problemi nell’inizializzazione dell’anello SERCOS,
• errori di lettura della configurazione o dei parametri,
• mancata risposta dei dispositivi PROFIBUS,
• superamento del tempo di ciclo del task,
• surriscaldamento del controller,
• funzionamento instabile dopo il riscaldamento del dispositivo,
• ricomparsa dell’errore immediatamente dopo la sua cancellazione.

Alcuni di questi sintomi possono essere causati da un guasto del controller, ma messaggi simili possono essere provocati anche da un azionamento difettoso, un encoder, un cavo in fibra ottica, una configurazione errata o un blocco meccanico dell’asse. Per questo motivo, sostituire il C600 senza una diagnosi preliminare non sempre consente di ripristinare il funzionamento della macchina.

La linea è stata fermata da un errore ELAU PacDrive C600? Prima di ordinare un altro controller, è consigliabile far diagnosticare sia il dispositivo sia gli azionamenti che lavorano con esso. Ciò consente di ridurre il rischio di acquistare un componente che non eliminerà la causa reale del guasto.

Cosa controllare quando il controller ELAU C600 ha fermato la linea?

Il primo passo dovrebbe essere annotare il codice di errore completo e lo stato dei LED sul pannello del controller. È inoltre opportuno verificare se, prima dell’arresto, si sono verificati cali di tensione, interventi di manutenzione, aumento della temperatura nel quadro elettrico, sostituzione di un azionamento o modifiche alla configurazione della macchina.

Controllo dell’alimentazione, della temperatura e dello stato del controller

L’ELAU C600 è alimentato a 24 V DC. Il valore della tensione deve essere verificato non soltanto a vuoto, ma anche durante un tentativo di avvio del sistema. Un calo momentaneo della tensione può causare funzionamento instabile, riavvio del dispositivo o errori di comunicazione.

È importante anche controllare la temperatura all’interno del quadro. Il controller dovrebbe funzionare in un ambiente adeguatamente ventilato. Filtri sporchi, un ventilatore del quadro non funzionante o una distanza insufficiente da altre fonti di calore possono portare al superamento della temperatura di esercizio ammessa.

Il codice 054 può indicare una temperatura troppo elevata del controller. In questo caso non è sufficiente raffreddare semplicemente il dispositivo e cancellare l’errore. Occorre individuare la causa dell’aumento di temperatura, verificare la ventilazione, il carico del dispositivo e lo stato dei suoi circuiti interni.

Diagnostica della comunicazione SERCOS e degli azionamenti

La comunicazione tra il C600 e i servoazionamenti avviene tramite un bus SERCOS in fibra ottica che opera a una velocità di 16 Mbit/s. In molte macchine i dispositivi sono collegati ad anello, perciò un problema su un solo cavo, connettore o azionamento può disturbare la comunicazione dell’intero sistema.

Il LED “bus err” acceso o lampeggiante può indicare, tra l’altro:

• cavo in fibra ottica interrotto o danneggiato,
• connettore sporco o inserito in modo non corretto,
• assenza di uno dei dispositivi nell’anello,
• indirizzo dell’azionamento duplicato,
• intensità del trasmettitore non corretta,
• guasto dell’interfaccia di comunicazione dell’azionamento,
• danneggiamento dell’interfaccia SERCOS nel controller.

Durante la diagnostica è opportuno controllare l’anello per fasi. Se possibile e conforme alle procedure di sicurezza della macchina, occorre verificare i cavi, gli indirizzi e lo stato dei singoli dispositivi. Un codice di errore di comunicazione non dovrebbe portare automaticamente alla sostituzione del controller, poiché la fonte del problema può essere uno degli azionamenti oppure uno dei collegamenti in fibra ottica.

Non è possibile stabilire quale elemento interrompe la comunicazione SERCOS? La diagnostica di assistenza dovrebbe comprendere sia il controller ELAU C600 sia gli azionamenti e il percorso di trasmissione. Questo approccio consente di evitare ulteriori tentativi di avvio e di ridurre il fermo produttivo.

Verifica della scheda CompactFlash e della configurazione

La scheda CompactFlash memorizza il programma, la configurazione della macchina e i dati di sistema. Il suo danneggiamento, una scrittura non corretta oppure l’utilizzo di una scheda con una configurazione diversa possono impedire il corretto avvio del sistema.

I codici 202 e 203 possono essere associati a un file di configurazione o dei parametri danneggiato, incompatibile o letto in modo non corretto. Prima di sostituire la scheda è necessario mettere al sicuro i dati disponibili e verificare la compatibilità del progetto con la versione hardware e software del controller.

Trasferire una scheda da un’altra macchina può causare ulteriori errori, modifiche ai parametri degli assi o un funzionamento non corretto dei dispositivi. In assenza di una copia aggiornata del progetto, è particolarmente importante eseguire la diagnostica prima di formattare, inizializzare o sovrascrivere la memoria.

Come si svolge il servizio del controller ELAU C600 durante un fermo?

Un servizio rapido del controller ELAU dovrebbe concentrarsi sull’individuazione più efficiente possibile del punto in cui si è originato il problema. In pratica, ciò significa analizzare i codici di errore, lo stato dei LED, la cronologia degli eventi e le condizioni in cui si è verificato l’arresto della macchina.

Il processo di assistenza può comprendere:

• Verifica della sigla e della versione del controller.
• Lettura dei codici di errore e dei dati diagnostici.
• Controllo dell’alimentazione e dell’assorbimento di corrente.
• Verifica della scheda CompactFlash e della memoria.
• Diagnostica delle interfacce SERCOS, Ethernet, PROFIBUS e CAN.
• Controllo degli ingressi e delle uscite digitali e analogiche.

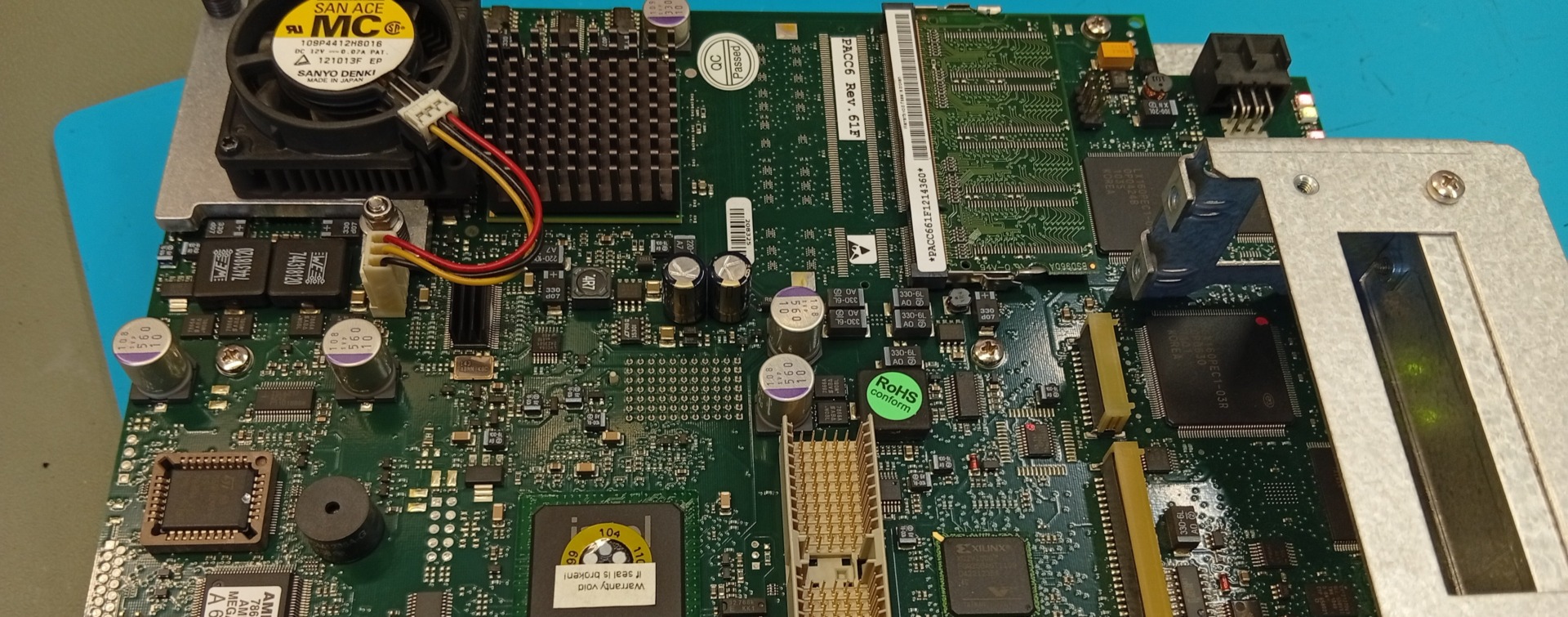

• Verifica dei circuiti di alimentazione e dei componenti elettronici.
• Riparazione dei guasti rilevati.
• Test di funzionamento e nuovo controllo delle funzioni di comunicazione.

Se la causa dell’arresto è un azionamento, un encoder o un sovraccarico meccanico dell’asse, la riparazione del solo C600 non eliminerà il problema. Per questo motivo, le informazioni sugli eventi precedenti al guasto sono importanti per il servizio quanto il codice visualizzato dal controller stesso.

Riparazione o acquisto di un ELAU C600 usato?

A causa dell’età dei sistemi PacDrive, sul mercato sono disponibili dispositivi usati e ricondizionati. L’acquisto di un’unità sostitutiva può essere giustificato quando il controller è gravemente danneggiato e la disponibilità di un dispositivo compatibile consente di ripristinare rapidamente il funzionamento della macchina. Prima del montaggio è tuttavia necessario verificare la versione hardware, gli equipaggiamenti opzionali, lo stato della memoria e la compatibilità con la configurazione esistente.

Un ELAU C600 acquistato casualmente può differire per equipaggiamento, versione software o interfacce supportate. Anche una cronologia sconosciuta del dispositivo, l’usura dei componenti o l’assenza di una scheda CompactFlash verificata possono rappresentare un problema.

La riparazione del proprio controller è particolarmente sensata quando:

• il dispositivo dispone di una configurazione adattata alla macchina,
• non è disponibile un sostituto affidabile,
• il guasto riguarda un componente sostituibile,
• è importante limitare le modifiche al sistema esistente,
• l’acquisto di un dispositivo usato comporta un elevato rischio di incompatibilità.

In pratica, la soluzione migliore può essere combinare entrambe le opzioni: riparare il controller originale e predisporre un’unità di ricambio verificata. Per gli stabilimenti che utilizzano più macchine simili, ciò riduce il rischio di lunghi tempi di fermo in caso di un nuovo guasto.

Prima di acquistare un controller usato è opportuno confrontare il costo del dispositivo, il rischio di incompatibilità e la possibilità di riparare il proprio C600. La diagnostica consente di prendere una decisione sulla base dello stato tecnico e non soltanto dei sintomi visibili sulla macchina.

Codici di errore ELAU PacDrive C600 – cosa significano e come intervenire?

Come sono suddivisi i codici di errore ELAU PacDrive C600?

Il sistema diagnostico ELAU PacDrive C600 raggruppa i messaggi in base all’area in cui si verifica il problema. Questa suddivisione facilita la determinazione del punto da cui iniziare i controlli: controller, azionamento, configurazione, programma, bus di comunicazione o memoria.

• 0xx – eventi di sistema ed errori del controller,
• 1xx – azionamenti, motori, encoder e circuiti di potenza,
• 2xx – configurazione e parametri,
• 3xx e 4xx – programma e task IEC,
• 5xx – comunicazione SERCOS,
• gruppi successivi – encoder, reti industriali, memoria e software di sistema.

Il significato del codice deve essere sempre analizzato insieme alla cronologia degli eventi, allo stato della macchina e al momento in cui è comparso il messaggio. Lo stesso errore può essere causato da un guasto elettronico, da un problema dell’impianto o da un sovraccarico meccanico.

Codici di errore più comuni del controller ELAU C600

Codice di errore ELAU C600	Significato e possibile direzione diagnostica
054	Avviso di temperatura del controller. Controllare la temperatura nel quadro, la ventilazione e le condizioni ambientali.
100	Sovraccarico termico I²t del motore. Può indicare un carico eccessivo, un dimensionamento errato dell’azionamento o una meccanica con resistenza eccessiva.
101	Spegnimento dell’amplificatore a causa di surriscaldamento. Controllare le ventole, la libera circolazione nei canali di ventilazione, la temperatura del quadro e il dimensionamento dell’azionamento.
105	Errore di retroazione o di controllo delle tracce dell’encoder. Controllare il cavo encoder, la schermatura, l’alimentazione dell’encoder e l’encoder stesso.
107	Sovracorrente. Il problema può riguardare il motore, il cavo motore, i parametri del regolatore di corrente o lo stadio di potenza.
108	Tensione del circuito intermedio DC troppo elevata. Controllare la tensione di rete, la resistenza di frenatura e la dinamica di frenatura dell’asse.
109	Tensione del circuito intermedio DC troppo bassa. La causa più comune è una tensione di alimentazione ridotta o instabile.
112	Errore di comunicazione di un dispositivo slave con il bus real-time SERCOS.
119	Cortocircuito tra le fasi o guasto verso terra nello stadio di uscita. Controllare il cavo motore, il motore e lo stadio di potenza del servoamplificatore.
132	Errore di inseguimento dell’asse. La causa può essere un blocco meccanico, un’accelerazione eccessiva, parametri errati del regolatore oppure un problema con i cavi del motore o dell’encoder.
134	Tensione di comando esterna 24 V DC troppo bassa.
202	File di configurazione non valido o danneggiato. La configurazione deve essere ritrasmessa tramite EPAS-4.
203	File dei parametri illeggibile o danneggiato. È necessario ritrasmettere i parametri al controller.
317	Superamento del tempo di ciclo del task. Controllare il carico del processore, la configurazione dei tempi dei task e il codice di programma eseguito.
500	Due dispositivi SERCOS hanno lo stesso indirizzo. Controllare i selettori di indirizzo e il parametro RealTimeBusAdr.
501	Non è stato rilevato un dispositivo SERCOS previsto nella configurazione. Controllare la presenza del dispositivo, la sua alimentazione e la compatibilità con la configurazione.
502	L’anello SERCOS non è chiuso. La causa può essere una fibra ottica interrotta, un dispositivo spento o un’intensità del segnale non corretta.
506	Errore critico del master SERCOS. Il bus è stato arrestato dopo il rilevamento di errori nella ricezione dei dati.
721	Il modulo di espansione non è pronto oppure non risponde dopo l’inizializzazione.
732	Il dispositivo slave PROFIBUS non risponde. Controllare la configurazione, il cavo, la terminazione e la topologia della rete.
800	Memoria RAM libera insufficiente. Potrebbe essere necessario ridurre la configurazione, il numero di task o la dimensione del RamDisk.
900-904	Gravi errori software, tra cui arresto del task, istruzione non valida, page fault o errore di classe 1. Richiedono la verifica del progetto, della versione firmware e, generalmente, un intervento di assistenza.

La cancellazione dell’errore in EPAS-4 risolve il problema?

Un messaggio diagnostico può essere cancellato nell’ambiente EPAS-4 oppure dal programma, ad esempio tramite la funzione DiagQuit(). La cancellazione del codice non significa tuttavia che la causa del guasto sia stata eliminata.

Se persistono un sovraccarico, un cortocircuito, un anello SERCOS interrotto, una tensione non corretta o una configurazione danneggiata, l’errore ricomparirà. In alcuni casi, un ulteriore tentativo di avvio può aggravare il danno o creare un rischio per la meccanica della macchina.

Prima di un nuovo avvio è necessario controllare:

• l’alimentazione del controller e degli azionamenti,
• lo stato dei cavi e dei connettori,
• la comunicazione SERCOS e PROFIBUS,
• lo stato dei motori e degli encoder,
• la libertà di movimento dei meccanismi,
• la scheda CompactFlash e la configurazione,
• la temperatura nel quadro elettrico,
• la cronologia dei messaggi precedenti.

L’errore ritorna dopo ogni reset? È un segnale che è necessaria una diagnostica approfondita. Ulteriori tentativi di avvio senza individuare la fonte del problema possono prolungare il fermo e aumentare l’entità della riparazione.

Dove riparare un controller ELAU PacDrive C600?

Nella scelta di un servizio per il controller ELAU C600 è opportuno verificare che l’azienda sia specializzata in elettronica industriale, controller PLC, sistemi motion control e diagnostica delle comunicazioni industriali. La semplice sostituzione di un componente visibilmente danneggiato può non essere sufficiente se non vengono controllati gli alimentatori, la memoria, le interfacce e il comportamento del dispositivo durante i test.

È consigliabile fornire al servizio:

• la sigla completa del dispositivo,
• una foto della targhetta identificativa,
• il codice di errore visualizzato,
• una descrizione dello stato dei LED,
• informazioni sul momento in cui compare l’errore,
• una descrizione degli eventi precedenti all’arresto,
• informazioni sulle riparazioni precedenti,
• una copia disponibile del programma o della configurazione.

Questi dati facilitano la preparazione della diagnostica e aiutano a stabilire se il dispositivo debba essere controllato singolarmente oppure insieme all’azionamento, alla scheda di memoria o a un altro componente del sistema.

Hai bisogno di riparare un controller ELAU PacDrive C600 dopo un improvviso arresto della produzione? Contatta il servizio e comunica il codice di errore, la sigla del dispositivo e una descrizione del comportamento della macchina. Una rapida analisi dei sintomi consente di scegliere la corretta direzione diagnostica e di ridurre il costo del fermo. —> Richiedi la riparazione

Chiama: +48 717 500 983

Bibliografia:

• ELAU GmbH, PacDrive™ Controller C600. Operating Manual, ed. 2008-08, n. art. 17130099-001, ELAU Packaging Solutions / Schneider Electric, 2008.
