Servizio ABB 3HAC025097-001/08: diagnostica del computer industriale DSQC639

Il servizio ABB 3HAC025097-001/08 richiede di distinguere un guasto della scheda madre dai problemi degli altri componenti del computer DSQC639 e del controllore robot ABB IRC5. Durante la diagnostica si verificano i sintomi all’avvio, l’accesso al controllore, le connessioni di rete e i dati di servizio disponibili. Solo il risultato di questi controlli permette di valutare se sia giustificata la riparazione della scheda oppure se sia necessario cercare la causa altrove nell’impianto.

Il mancato collegamento con RobotStudio, l’avvio non corretto del controllore o le interruzioni di comunicazione non indicano automaticamente un guasto della scheda ABB. Sintomi simili possono essere causati da problemi di cablaggio, configurazione di rete, alimentazione o software di sistema. La diagnostica del computer industriale DSQC639 deve quindi comprendere sia il modulo stesso sia le sue condizioni di funzionamento all’interno del controllore IRC5.

Chiama: +48 717 500 983

Servizio ABB 3HAC025097-001/08 – sintomi di guasto e diagnostica del computer DSQC639

Cos’è la scheda ABB 3HAC025097-001/08 nel computer DSQC639?

ABB 3HAC025097-001/08 è la sigla di una versione della scheda madre utilizzata nell’unità computer DSQC639 del sistema robotizzato IRC5. Nella pratica di assistenza è necessario distinguere la scheda madre stessa dall’unità computer completa, dai suoi collegamenti e dalla configurazione del controllore robot.

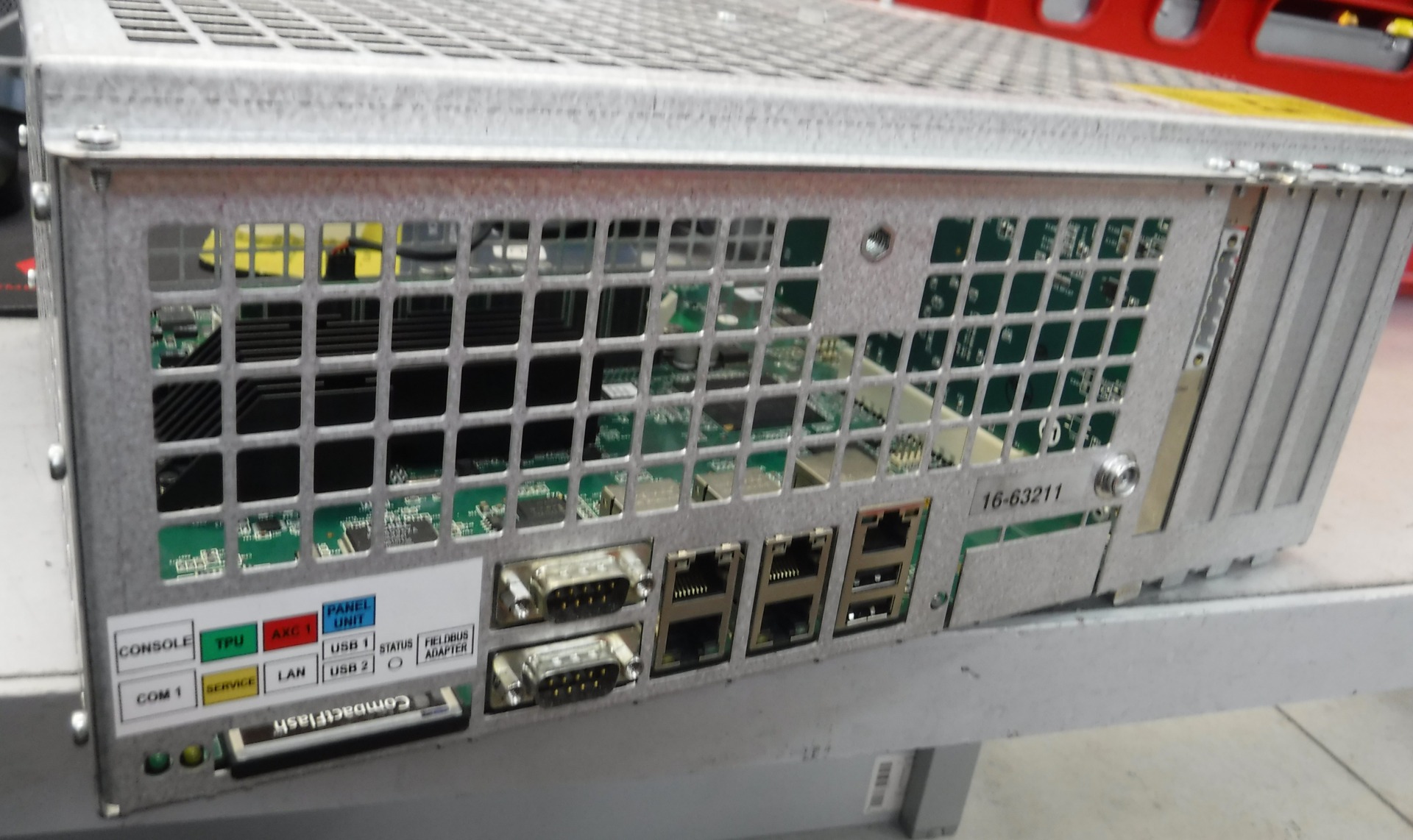

Il manuale ABB RobotStudio presenta l’unità DSQC 639 come parte del controllore IRC5 e mostra due porte principali: Service e LAN. Questa descrizione riguarda i connettori dell’unità computer completa e non lo schema elettronico completo della scheda 3HAC025097-001/08. Per questa revisione il documento non riporta valori delle tensioni interne, uno schema di alimentazione né un elenco dei componenti da sostituire.

La porta Service serve per il collegamento diretto tra il computer di assistenza e il controllore. Nell’IRC5 utilizza un indirizzamento definito sul lato del controllore e un meccanismo DHCP che assegna un indirizzo al computer collegato. La porta LAN collega il controllore alla rete dello stabilimento e utilizza la configurazione concordata con l’amministratore di rete.

RobotStudio consente di collegarsi al controllore, visualizzare eventi, impostazioni e dati di sistema e creare copie di backup quando sono disponibili le autorizzazioni necessarie. Lo strumento supporta la diagnostica del sistema IRC5, ma l’assenza di collegamento non permette da sola di stabilire lo stato della scheda madre DSQC639.

Nella valutazione di un computer guasto è necessario separare tre aree: lo stato fisico della scheda e dei suoi collegamenti, la comunicazione attraverso le porte dell’unità DSQC639 e il funzionamento del software del controllore. In questo modo si evita di attribuire all’elettronica un problema di rete o configurazione senza prove adeguate.

Quali sintomi possono indicare un possibile guasto dell’ABB DSQC639?

I sintomi osservati nel controllore IRC5 rappresentano un punto di partenza e non una diagnosi definitiva. Per esempio, la mancanza di comunicazione può derivare dalle impostazioni di rete o da un cavo danneggiato, mentre l’interruzione dell’avvio del controllore può avere cause esterne alla scheda stessa. Sostituire l’ABB 3HAC025097-001/08 senza controllare l’ambiente del modulo aumenta il rischio di costi inutili.

È particolarmente utile segnalare al servizio le seguenti anomalie. L’elenco descrive segnali che richiedono una verifica dell’intero sistema IRC5 e non sintomi che confermano in modo univoco un guasto della scheda:

• Il controllore ABB IRC5 non completa il normale avvio.
• Dopo il ripristino dell’alimentazione il dispositivo non torna allo stato operativo previsto.
• RobotStudio non rileva il controllore attraverso una connessione di servizio correttamente predisposta.
• La connessione tramite porta LAN non è disponibile nonostante la verifica dell’indirizzamento di rete.
• La comunicazione con il controllore si interrompe periodicamente o deve essere ristabilita.
• L’accesso remoto alle impostazioni del controllore è instabile.
• Le connessioni tramite le porte Service e LAN producono risultati differenti e difficili da spiegare.
• Nel registro eventi compaiono messaggi relativi all’hardware del controllore.
• Durante l’avvio si verificano eventi di sistema ripetuti.
• Non è possibile leggere i dati di configurazione nonostante le autorizzazioni corrette.
• La creazione del backup non riesce o viene interrotta.
• Dopo una modifica della configurazione di rete o interventi di assistenza compaiono problemi di accesso all’IRC5.

Prima dello smontaggio annota il momento in cui è comparso il problema, lo stato degli indicatori visibili sul controllore, i messaggi del FlexPendant, le voci dell’Event Log e il metodo di collegamento con RobotStudio. È utile anche sapere se il guasto è comparso dopo una mancanza di alimentazione, modifiche della rete o un intervento di assistenza. Conserva una copia dei dati disponibili prima di iniziare attività che potrebbero modificarli.

ABB IRC5 non si avvia – la causa è la scheda DSQC639?

Il mancato completamento del processo di avvio del controllore può indicare un problema di sistema o hardware. Tuttavia, non è un codice di guasto caratteristico della scheda 3HAC025097-001/08. Sono importanti i messaggi disponibili, la cronologia delle ultime operazioni e la possibilità di leggere gli eventi.

Per il corretto funzionamento del controllore è necessaria la cooperazione tra i suoi componenti, i collegamenti e il software RobotWare. Se il controllore non è raggiungibile, occorre stabilire se la parte di comunicazione funziona, se vengono generati eventi di sistema e se gli altri elementi dell’impianto sono operativi.

La diagnostica deve stabilire se il problema riguarda la scheda computer, l’alimentazione e i collegamenti oppure la configurazione del sistema IRC5. Solo dopo aver separato queste cause è possibile prendere una decisione affidabile sulla riparazione dell’ABB DSQC639.

Se il robot ha fermato la produzione e non si riavvia, invia la sigla completa della scheda e una descrizione del comportamento del controllore. Questo facilita la pianificazione della diagnostica senza sostituire altri componenti per tentativi.

Nessuna comunicazione tra RobotStudio e DSQC639 – cosa significa?

Un messaggio che indica il controllore come non disponibile significa innanzitutto che la connessione non è stata stabilita. Da solo non conferma un guasto dell’elettronica. La documentazione ABB distingue il collegamento tramite la porta Service dell’IRC5 da quello tramite la rete dello stabilimento.

È necessario verificare la porta corretta, il cavo, l’indirizzamento del computer, le impostazioni di rete e le eventuali limitazioni del firewall. Per la connessione di RobotStudio tramite Ethernet occorre inoltre considerare l’opzione RobotWare 616-1 PC Interface richiesta per IRC5 e indicata nel manuale ABB.

Un errore di interpretazione frequente consiste nel considerare una singola connessione LAN non riuscita come prova di un guasto della scheda. Controllare il risultato tramite la porta Service e confrontarlo con l’accesso dalla rete dello stabilimento aiuta a restringere l’area di ricerca.

La porta Service dell’IRC5 non risponde – da dove iniziare?

Nell’unità computer DSQC639 la porta Service è collegata tramite un cavo alla presa di servizio sul frontale del controllore. La mancata comunicazione può quindi dipendere anche dal cavo o dai collegamenti intermedi e non soltanto dalla scheda madre.

La documentazione RobotStudio raccomanda, per il collegamento diretto di servizio, l’acquisizione automatica dell’indirizzo IP. Consente inoltre di configurare il computer di assistenza con l’indirizzo 192.168.125.2 e la maschera 255.255.255.0. Queste impostazioni riguardano il computer diagnostico e non costituiscono una specifica elettrica della scheda ABB.

Se dopo la corretta configurazione del computer e la verifica del cavo la comunicazione continua a non essere disponibile, è necessaria un’ulteriore diagnostica dell’unità DSQC639 e del controllore stesso. L’acquisto di una nuova scheda prima di questi controlli potrebbe non risolvere il problema.

Connessione LAN instabile con ABB IRC5 – come individuare la causa?

Secondo il manuale ABB, la porta LAN del DSQC639 è l’interfaccia dell’unità computer con la rete dello stabilimento. L’indirizzamento e le altre impostazioni vengono definiti dalla configurazione di rete del sito; non si deve assegnare senza accordo un indirizzo destinato alla porta Service.

La perdita di comunicazione può limitare la possibilità di monitorare il funzionamento del robot, leggere le informazioni di sistema ed eseguire attività di assistenza. Tuttavia, non equivale automaticamente a un guasto del processore o dell’intera scheda computer.

La verifica comprende cavi e porte di collegamento, il segmento di rete corretto, le impostazioni IP, le autorizzazioni di accesso e il registro eventi. Solo confrontando questi risultati con il comportamento del dispositivo è possibile stabilire se sia necessaria la riparazione del computer industriale ABB DSQC639.

Come si svolge la diagnostica del computer industriale DSQC639?

Nel caso dell’ABB 3HAC025097-001/08, una valutazione efficace dovrebbe procedere dalle condizioni esterne verso l’elettronica stessa. La lettura tramite RobotStudio aiuta a valutare il controllore, mentre la riparazione dei componenti della scheda richiede una diagnostica separata in laboratorio. Il manuale RobotStudio non contiene una procedura dettagliata di riparazione della scheda né i punti di misura dei suoi circuiti.

Verifica dell’alimentazione, dei cavi e dei collegamenti del DSQC639

La prima fase consiste nello stabilire se il problema compare già durante l’avvio oppure soltanto durante la comunicazione. Si verificano lo stato dei cavi, il collegamento della porta Service con la presa sul frontale dell’IRC5, la porta LAN ed eventuali tracce visibili di danno. La valutazione dell’impianto di alimentazione deve essere effettuata da personale con qualifiche adeguate.

Occorre inoltre considerare la cronologia delle mancanze di alimentazione, il surriscaldamento dell’armadio, la contaminazione e le riparazioni precedenti. Non bisogna attribuire alla scheda specifici valori delle tensioni interne sulla base di questo manuale né eseguire misure senza la documentazione di assistenza del controllore corretto.

Diagnostica delle porte Service e LAN del controllore IRC5

La porta Service è destinata al lavoro di assistenza diretto, mentre la LAN serve per il collegamento alla rete dello stabilimento. Confrontare la disponibilità del controllore tramite entrambe le interfacce permette di verificare se il problema riguarda un determinato percorso di comunicazione o si manifesta indipendentemente dal metodo di collegamento.

Per il collegamento di servizio sono importanti le regole DHCP o le corrette impostazioni statiche del computer. Per l’accesso tramite rete dello stabilimento contano la configurazione IP, le regole del firewall e l’opzione RobotWare appropriata. Separatamente, è utile controllare che l’utente disponga delle autorizzazioni richieste per l’operazione.

Analisi degli eventi di sistema e hardware in RobotStudio

RobotStudio mette a disposizione l’Event Log del controllore. Il manuale ABB distingue, tra gli altri, eventi hardware, di sistema, di configurazione, relativi agli I/O ed eventi operativi. Ogni categoria può indicare un’area diversa che richiede attenzione.

Dopo aver stabilito la connessione, occorre confrontare le date e la sequenza delle voci con il sintomo segnalato. Un errore relativo alla comunicazione o alla configurazione non significa necessariamente che la scheda 3HAC025097-001/08 sia fisicamente danneggiata.

Nella finestra degli eventi RobotStudio utilizza colori per indicare la gravità del messaggio: informazione, avviso ed errore. Si tratta di una classificazione del livello dell’evento e non della diagnosi di uno specifico componente elettronico.

Se il controllore non consente di leggere l’Event Log, la causa può essere la mancanza di comunicazione o l’indisponibilità del sistema. In questa situazione assumono maggiore importanza le fotografie delle indicazioni, il backup disponibile e i risultati dei controlli delle connessioni.

Non sostituire schede e moduli successivi basandoti esclusivamente su un singolo messaggio. Interpreta gli eventi insieme ai risultati dei controlli della rete, dell’alimentazione e del comportamento del controllore.

Controllo della versione RobotWare e dei dati di sistema prima della riparazione

Nel valutare la possibilità di ripristinare il funzionamento dell’IRC5, è necessario controllare le informazioni sul software, sulle opzioni installate e sulle configurazioni esistenti. La documentazione ABB indica che questi dati fanno parte del backup del sistema.

Dopo il ripristino della comunicazione è possibile valutare la disponibilità dei programmi RAPID, dei file di configurazione e delle informazioni di sistema. L’assenza di un determinato file o funzione può derivare dalla configurazione o dalle autorizzazioni e non da un guasto elettronico.

Prima di effettuare modifiche hardware o software è necessario stabilire se esiste un backup aggiornato e completo. Secondo la documentazione ABB, la creazione di un backup richiede il collegamento al controllore, autorizzazioni utente adeguate e accesso in scrittura.

La conclusione diagnostica deve distinguere un guasto hardware della scheda ABB DSQC639 dai problemi di accesso a RobotWare, al software o ai dati di configurazione. Ogni caso richiede un approccio differente.

Perché il backup IRC5 è importante nella riparazione dell’ABB DSQC639?

La riparazione o la sostituzione della scheda 3HAC025097-001/08 non dovrebbe essere considerata separatamente dai dati del controllore. ABB indica che un backup creato in RobotStudio consente di recuperare le informazioni necessarie per ripristinare lo stato del sistema. Non si tratta tuttavia di un backup del contenuto di un singolo componente elettronico.

Secondo la documentazione, il backup del sistema può comprendere i seguenti tipi di informazioni:

• Informazioni sul software installato e sulle opzioni di sistema.
• Contenuto della directory HOME del controllore.
• Programmi robot e moduli RAPID.
• File e parametri della configurazione di sistema.
• Dati di calibrazione salvati nel sistema.
• Informazioni necessarie per ripristinare la configurazione del sistema dal backup.

Il manuale ABB descrive, tra le altre, le directory di backup BACKINFO, HOME, RAPID e SYSPAR. Come esempio di configurazione del computer di assistenza indica inoltre l’indirizzo 192.168.125.2/24 per il collegamento alla porta Service. Questi non sono parametri hardware della scheda /08 e non devono essere considerati una configurazione universale della rete di produzione.

Quando si acquista una scheda usata o un DSQC639 completo, è necessario confrontare la sigla del ricambio, il suffisso completo della revisione, la versione dell’unità computer e i requisiti del controllore IRC5 esistente. L’aspetto simile dei connettori o l’appartenenza alla famiglia DSQC639 non confermano l’intercambiabilità.

Riparazione ABB DSQC639 – servizio della scheda, sostituzione o modernizzazione IRC5?

Quando è necessaria la diagnostica del DSQC639 direttamente presso il robot?

La diagnostica presso la postazione robot può essere giustificata quando non è chiaro se la mancata accensione o comunicazione dipenda dalla scheda computer, dal cablaggio, dalla rete dello stabilimento o dal software del controllore. Permette di distinguere i problemi dell’installazione da quelli che richiedono lo smontaggio e la valutazione del modulo in laboratorio.

Lavorare con l’IRC5 completo consente di confrontare il comportamento delle porte Service e LAN, verificare le registrazioni dell’Event Log e valutare lo stato del backup esistente. La definizione dell’ambito degli interventi sul posto o in laboratorio deve dipendere dalla natura del guasto e dalla possibilità di eseguire i test in sicurezza.

È particolarmente utile considerare la diagnostica sull’impianto quando si verifica una delle seguenti situazioni:

• Il controllore non risponde, ma non è noto se la causa sia la scheda o la sua alimentazione.
• Il problema compare esclusivamente durante il collegamento tramite la rete LAN dello stabilimento.
• Il computer di assistenza non riceve l’indirizzo IP corretto.
• Il controllore si comporta diversamente dopo un riavvio rispetto al normale funzionamento.
• Prima del guasto sono state modificate la configurazione di rete o il software RobotWare.
• È necessario creare o verificare una copia di backup del sistema IRC5.
• Il sintomo compare periodicamente ed è difficile riprodurlo dopo lo smontaggio del modulo.

Prima di smontare la scheda madre ABB 3HAC025097-001/08, consulta i sintomi con il servizio di assistenza. In questo modo sarà possibile stabilire se è sufficiente inviare la sola scheda oppure se sono necessari dati aggiuntivi dal controllore funzionante.

Riparare l’ABB 3HAC025097-001/08 o acquistare una scheda usata?

La riparazione dell’ABB 3HAC025097-001/08 può essere una soluzione quando il guasto può essere localizzato e il mantenimento della configurazione hardware originale riduce il rischio di ulteriori interventi sul controllore. La convenienza della riparazione dipende tuttavia dallo stato della scheda, dalle possibilità di test e dalla disponibilità dei componenti.

Un vantaggio della riparazione del modulo esistente è il mantenimento della corretta sigla e versione hardware. Per la manutenzione ciò significa un minore rischio di acquistare una variante non adatta e la possibilità di prendere una decisione basata su una diagnosi reale e non soltanto sul prezzo del componente.

Una scheda DSQC639 usata può essere una buona soluzione quando la pressione sui tempi è elevata, ma richiede la conferma della compatibilità. Varianti con numeri simili possono differire per revisione, equipaggiamento e requisiti di funzionamento con il controllore esistente. Non bisogna presumere l’intercambiabilità sulla sola base della sigla DSQC639.

Prima di ordinare un ricambio, confronta la sigla completa 3HAC025097-001/08, la fotografia della scheda, i dati della targhetta dell’unità completa e le informazioni disponibili sul controllore IRC5 e RobotWare. Chiedi al servizio di valutare la riparabilità dell’originale e la compatibilità dell’eventuale parte sostitutiva.

Quando considerare la modernizzazione del controllore ABB IRC5?

La modernizzazione può essere sensata quando guasti elettronici ricorrenti causano fermi costosi, la disponibilità dei componenti adeguati diminuisce oppure la durata prevista di utilizzo della postazione richiede una maggiore prevedibilità dell’assistenza. Tuttavia, non è automaticamente la migliore risposta a un singolo problema del DSQC639.

La sostituzione di una soluzione più vecchia con un sistema di controllo più recente richiede l’analisi dell’intera installazione del robot, della compatibilità del software, dell’equipaggiamento e del modo di funzionamento della postazione. Una qualsiasi scheda di nuova generazione non deve essere considerata un sostituto diretto della 3HAC025097-001/08 senza verifica.

Nel confronto tra riparazione, sostituzione e modernizzazione, è utile considerare i seguenti criteri:

• Identificazione completa della scheda e dell’unità computer IRC5.
• Stato tecnico degli altri componenti del controllore.
• Disponibilità di componenti compatibili e possibilità di testarli.
• Possibilità di conservare e ripristinare la configurazione RobotWare e i programmi RAPID.
• Tempo previsto di fermo della postazione e requisiti di produzione.
• Costo totale della soluzione, compresi l’avviamento e la verifica dopo i lavori.

Il prezzo più basso di un modulo usato non significa sempre il costo più basso per eliminare il guasto. La decisione deve tenere conto del tempo di diagnostica, del rischio di incompatibilità, della necessità di riconfigurazione e del costo di ulteriori fermi di produzione.

Cosa preparare prima di inviare l’ABB DSQC639 al servizio di assistenza?

Una descrizione precisa del problema riduce il tempo necessario per definire l’ambito della diagnostica e aiuta a evitare confusione tra la scheda 3HAC025097-001/08 e l’intera unità DSQC639. Il reparto manutenzione non deve individuare autonomamente il componente guasto; è sufficiente fornire dati verificati dell’impianto.

Prima di contattare il servizio, raccogli, se disponibili, le seguenti informazioni:

• Foto della sigla ABB 3HAC025097-001/08 e della revisione visibile.
• Fotografia dell’intera scheda e dell’unità DSQC639 completa.
• Modello del robot e sigla del controllore ABB IRC5.
• Descrizione del sintomo: mancato avvio, reset, perdita di comunicazione o altro problema.
• Informazioni su quando e in quali circostanze è comparso il guasto.
• Foto dei messaggi del FlexPendant o del pannello di controllo, se disponibili.
• Esportazione dell’Event Log da RobotStudio, se è possibile stabilire la connessione.
• Informazione sul corretto funzionamento dei collegamenti tramite Service e LAN.
• Versione RobotWare e informazioni sul backup disponibile.
• Foto dei danni visibili, della contaminazione e dello stato dei connettori.

Sicurezza: lo scollegamento del controllore, lo smontaggio del dispositivo e le misure sull’impianto di alimentazione devono essere eseguiti esclusivamente da personale autorizzato, nel rispetto delle procedure di sicurezza della postazione e della documentazione ABB appropriata. Non si devono modificare parametri né intervenire sui dispositivi di sicurezza esclusivamente per forzare l’avvio.

Come ridurre il rischio di un nuovo fermo del robot ABB IRC5?

La durata dell’elettronica dipende anche dalle condizioni operative dell’armadio di controllo. Durante le ispezioni è utile controllare temperatura, ventilazione, contaminazione, stato dei connettori e qualità delle connessioni di rete. Le modifiche all’infrastruttura dello stabilimento dovrebbero essere documentate per facilitare la diagnostica successiva.

Nel caso del computer DSQC639, i parametri di resistenza ambientale del controllore IRC5 completo non devono essere attribuiti automaticamente alla sola scheda. I requisiti relativi a temperatura, protezione e montaggio devono essere verificati nel manuale prodotto della reale versione dell’armadio; il documento RobotStudio non sostituisce tale specifica.

Negli stabilimenti in cui il costo dei fermi è elevato, conviene mantenere aggiornato il backup RobotWare, salvare la configurazione di comunicazione, organizzare la documentazione della postazione e prendere in considerazione un modulo di riserva testato. Nella pianificazione degli acquisti e delle modernizzazioni è opportuno verificare in anticipo la compatibilità della specifica revisione della scheda.

RGB Elektronika – diagnostica e servizio ABB DSQC639. Se hai bisogno della riparazione della scheda madre ABB 3HAC025097-001/08, della verifica del guasto o di supporto nella valutazione di un ricambio, inviaci il numero di parte, le fotografie e una descrizione dei sintomi. Su questa base è possibile stabilire il passo successivo del processo di assistenza. Richiedi una riparazione
