Yaskawa A1000 fuori produzione. Riparazione o migrazione al GA700?

Yaskawa A1000 fuori produzione: riparazione o migrazione al GA700? Se il guasto è circoscritto e l’azionamento opera in una macchina funzionante e già validata, la riparazione dello Yaskawa A1000 permette spesso di evitare costosi interventi di modifica. Quando i guasti si ripetono oppure è prevista una modernizzazione, conviene valutare la migrazione dall’A1000 al GA700. La decisione deve essere preceduta dalla diagnostica dell’inverter, dalla valutazione delle sue condizioni e dal confronto con il carico effettivo del motore.

Gli inverter Yaskawa A1000 sono ancora in servizio, nonostante la serie sia stata ritirata dalla vendita. Yaskawa Europe ha avviato il processo di dismissione il 1° marzo 2023 e dal 1° marzo 2024 la serie ha lo stato di «discontinued». Il solo codice di errore, tuttavia, non permette di stabilire se siano guasti il modulo IGBT, un condensatore, il circuito di controllo, il motore oppure un cavo. Un’assistenza efficace per lo Yaskawa A1000 comprende la diagnostica dell’intero azionamento e dei collegamenti con la macchina.

Chiama: +48 717 500 983

Yaskawa A1000 fuori produzione: sintomi dei guasti e diagnostica dell’inverter

Come funziona l’inverter Yaskawa A1000 e in quali applicazioni viene utilizzato?

Lo Yaskawa A1000 è un inverter vettoriale universale, introdotto sul mercato nel 2008 come successore, tra le altre, della serie F7. È stato impiegato in pompe, ventilatori, trasportatori, paranchi, macchine utensili e linee di produzione. Gli inverter A1000 non sono destinati a un solo settore: il loro funzionamento dipende dai parametri del motore, dall’applicazione e dal metodo di controllo utilizzato.

Le versioni europee comprendevano la classe trifase a 200 V (200-240 V) e quella a 400 V (380-480 V). L’intervallo di potenza andava da 0,4 a 110 kW nella classe a 200 V e da 0,4 a 630 kW nella classe a 400 V, a seconda della modalità di carico. All’interno sono presenti un raddrizzatore, un circuito intermedio in corrente continua con condensatori, un circuito di precarica e uno stadio inverter a IGBT. Per questo il guasto di un solo componente può produrre più sintomi apparentemente non collegati.

L’A1000 controlla motori asincroni e determinati motori sincroni a magneti permanenti. Supporta il controllo scalare V/f, il controllo vettoriale senza encoder (OLV), il controllo vettoriale con retroazione (CLV) e le relative modalità per motori PM. Secondo il produttore, può sviluppare una coppia di avviamento fino al 200% a 0,3 Hz e dispone di una frequenza di uscita compresa tra 0,01 e 400 Hz. Durante la diagnostica è necessario conoscere la modalità effettivamente utilizzata sulla macchina.

È importante anche il monitoraggio dell’usura. L’A1000 stima la vita utile residua, tra l’altro, di ventilatori e condensatori in base alle condizioni e alle ore di funzionamento. I più recenti inverter Yaskawa GA700 ampliano questa diagnostica: U4-03 e U4-04 riguardano il ventilatore, U4-05 i condensatori, U4-06 il relè di precarica e U4-07 i moduli IGBT. Sul GA700 sono presenti, tra gli altri, gli allarmi LT-1, LT-2, LT-3 e LT-4. Si tratta di indicatori stimati, non di misure dirette della capacità dei condensatori o dello stato della struttura dei semiconduttori IGBT.

Dal punto di vista della riparazione, quindi, non basta controllare il solo modulo di potenza. Sono importanti anche il raddrizzatore, i condensatori del circuito DC, i ventilatori, il circuito di precarica, la scheda di controllo, le tensioni ausiliarie, gli ingressi e le uscite, la retroazione dell’encoder, la comunicazione con il PLC e l’impianto del motore. Solo dopo aver individuato la causa del problema è possibile confrontare il costo della riparazione con il prezzo e i rischi della sostituzione dell’A1000 con il GA700.

Quali sono i sintomi più comuni dei guasti dell’inverter Yaskawa A1000?

Uno stesso sintomo può avere cause diverse. Ad esempio, un arresto durante l’avviamento può derivare da un IGBT danneggiato, da un cortocircuito nel cavo motore, da un dimensionamento inadeguato rispetto al carico o dalle impostazioni delle rampe. Sostituire l’inverter o una scheda «per tentativi» può non solo lasciare irrisolta la causa del problema, ma anche esporre il nuovo componente a un ulteriore guasto.

I segnali riportati di seguito indicano la necessità di eseguire una diagnostica dello Yaskawa A1000, ma non costituiscono di per sé una diagnosi definitiva di un guasto specifico:

• Mancato avviamento del motore nonostante il comando RUN e la corretta sequenza di funzionamento della macchina.
• Azionamento non pronto oppure ritorno allo stato di blocco dopo l’inserimento dell’alimentazione.
• Arresti durante l’accelerazione o in caso di un improvviso aumento del carico del trasportatore.
• Arresti durante la frenatura o nel funzionamento di applicazioni con elevata inerzia.
• Errore oC che segnala il rilevamento di una sovracorrente, senza individuare necessariamente il punto del guasto.
• Errore GF che segnala un possibile guasto a terra nel circuito di uscita.
• Errore SC che indica un cortocircuito o un problema nello stadio di potenza.
• Riduzione della coppia di avviamento e difficoltà di partenza sotto carico.
• Oscillazioni della velocità o funzionamento instabile con il controllo vettoriale.
• Indicazione di usura avanzata dei ventilatori o dei condensatori del circuito intermedio DC.
• Rumorosità eccessiva del ventilatore o surriscaldamento all’interno del quadro elettrico.
• Interruzioni del controllo, segnali di ingresso/uscita incoerenti o perdite di comunicazione con il PLC.

Prima di disinserire l’alimentazione, se le procedure dello stabilimento e le condizioni di sicurezza lo consentono, è opportuno annotare il codice esatto dell’allarme, lo stato del pannello operatore, la sequenza dei segnali RUN/STOP, la velocità, il carico e il momento in cui si verifica il guasto. Conserva anche la cronologia degli errori e una copia dei parametri. Queste informazioni aiutano a distinguere un guasto elettronico da un problema della macchina o del relativo impianto.

Lo Yaskawa A1000 non avvia il motore: cosa controllare?

La mancata risposta al comando di avvio non implica necessariamente un guasto dei transistor di potenza. L’azionamento potrebbe non ricevere un comando RUN valido, un segnale di blocco potrebbe provenire dal sistema di controllo oppure potrebbero non essere soddisfatte le condizioni operative richieste. È utile distinguere tra assenza di alimentazione del pannello, mancato stato di pronto e assenza di tensione in uscita dopo il comando.

Lo stato di pronto dipende, tra l’altro, dalla corretta alimentazione, dall’assenza di errori attivi, dai segnali validi sugli ingressi di controllo, dalle condizioni della funzione Safe Torque Off (STO) e dalla configurazione della sorgente dei comandi. Nelle applicazioni con PLC occorre verificare se l’azionamento riceve i comandi localmente, dai morsetti oppure tramite una rete industriale.

La diagnostica deve stabilire se il comando di avvio raggiunge effettivamente l’A1000, se l’inverter lo accetta e se pilota il motore. Solo su questa base si può ipotizzare un guasto dell’elettronica di controllo, dell’alimentazione ausiliaria, dello stadio di potenza o dei componenti esterni.

Se l’A1000 non si avvia dopo l’azzeramento dell’allarme, invia al servizio di assistenza una descrizione dello stato del pannello e della configurazione di controllo. Ripetere i tentativi di avvio senza aver identificato la causa, soprattutto dopo segnalazioni di cortocircuito, può aumentare l’entità dei danni.

Errori oC, GF e SC nello Yaskawa A1000: cosa significano?

Il codice oC indica una sovracorrente, GF segnala il rilevamento di un guasto a terra e SC può indicare un cortocircuito o un guasto dei transistor di potenza. Sono segnali diagnostici, non istruzioni per sostituire immediatamente gli IGBT. Lo stesso messaggio può essere associato al motore, a un cavo, alle condizioni di avviamento oppure all’elettronica dell’inverter.

L’analisi considera l’isolamento e lo stato dei collegamenti del motore, il profilo di carico, i parametri di corrente, la sequenza degli eventi precedenti e le condizioni del raddrizzatore, degli IGBT e dei circuiti di pilotaggio dei gate. Il servizio di assistenza definisce le verifiche in funzione del codice di errore e del modello, rispettando le procedure di sicurezza del produttore.

Un errore frequente è interpretare il codice SC come prova che sia sufficiente installare un nuovo modulo di potenza. Se la causa del cortocircuito si trova ancora nel cavo o nel motore, anche un inverter perfettamente funzionante può danneggiarsi al successivo avvio.

Interruzioni dell’alimentazione e problemi del circuito intermedio DC

L’impossibilità di avviare l’azionamento può dipendere da problemi nell’alimentazione trifase, nel raddrizzatore, nel relè di precarica o nei condensatori del circuito intermedio. I condensatori usurati possono peggiorare le condizioni di funzionamento, mentre alcuni guasti dell’alimentazione si manifestano solo con carichi più elevati.

La diagnostica comprende la verifica della qualità e della stabilità dell’alimentazione in condizioni operative, della corretta scelta delle protezioni e delle condizioni del raddrizzatore e del circuito DC. Una singola misurazione della tensione all’ingresso senza carico non è sufficiente. Le misure sui circuiti di potenza devono essere eseguite esclusivamente da personale qualificato e autorizzato, applicando le procedure di sezionamento e di verifica della scarica dei condensatori.

Sostituire i condensatori, il relè o persino l’intero inverter senza controllare la fonte dei disturbi potrebbe non risolvere il problema. Se il guasto ha origine nell’impianto della macchina, prima di riavviare l’A1000 riparato è necessario eliminare la causa esterna.

Velocità instabile e problemi dell’encoder nell’A1000

Nelle modalità di controllo vettoriale con retroazione, l’inverter utilizza le informazioni sulla velocità o sulla posizione fornite dall’encoder. L’affidabilità del segnale influisce sulla regolazione della coppia, sulla stabilità della velocità e sul comportamento dell’azionamento a bassi regimi. Nelle modalità senza encoder, il percorso diagnostico è diverso.

Un guasto della retroazione, del cavo encoder o della scheda opzionale può provocare oscillazioni della velocità, funzionamento irregolare o arresti dell’azionamento. Sintomi simili possono però essere causati anche da parametri motore errati, ingressi analogici difettosi o disturbi della comunicazione.

L’assistenza deve verificare la modalità di controllo, la compatibilità dell’encoder con la scheda, la continuità dei cavi, l’attendibilità del segnale di retroazione e la corrispondenza tra valore di riferimento e valore effettivo. In questo modo è possibile stabilire se occorra riparare l’elettronica, correggere le impostazioni o eliminare un guasto nell’impianto della macchina.

Diagnostica dell’inverter Yaskawa A1000: come si svolge?

Una corretta diagnostica dello Yaskawa A1000 si svolge per fasi: dall’identificazione del dispositivo e dall’esame della cronologia degli errori, attraverso i circuiti di alimentazione e di potenza, fino ai segnali di controllo e all’interazione con il motore. La valutazione preliminare indica se il guasto può essere risolto con una riparazione a livello di componenti o se è necessaria una rigenerazione più ampia oppure una modernizzazione dell’azionamento.

Alimentazione, raddrizzatore e condensatori del circuito DC

Per prima cosa si verifica la compatibilità della classe di tensione con l’impianto, lo stato dell’alimentazione, il circuito di raddrizzamento e il bus DC. Il funzionamento del circuito di precarica è particolarmente importante, poiché un suo guasto può impedire l’avvio dell’inverter anche quando la tensione di rete è corretta.

Nella riparazione degli A1000 meno recenti, il servizio tecnico controlla anche i condensatori elettrolitici, i ventilatori e gli eventuali segni di surriscaldamento. Gli indicatori di vita utile aiutano a individuare i componenti da rigenerare, ma non sostituiscono le prove. La diagnosi va rapportata alla temperatura, al carico e alla cronologia operativa del dispositivo specifico.

Moduli IGBT, driver di gate e circuito di frenatura

Lo stadio di potenza a IGBT genera, a partire dalla tensione del circuito intermedio, la forma d’onda destinata ad alimentare il motore. Possono guastarsi i transistor, i relativi circuiti di comando e gli elementi di protezione associati. In presenza degli allarmi oC, GF e SC è necessario determinare se il problema provenga dall’inverter o dal carico collegato alla sua uscita.

Si analizzano separatamente il funzionamento della frenatura, il dimensionamento della resistenza e i tempi impostati per accelerazione e arresto. Un azionamento ad alta inerzia può comportare esigenze energetiche che la sola sostituzione degli IGBT non risolve. Dopo la riparazione sono indispensabili prove funzionali adeguate e la verifica del corretto funzionamento nell’applicazione.

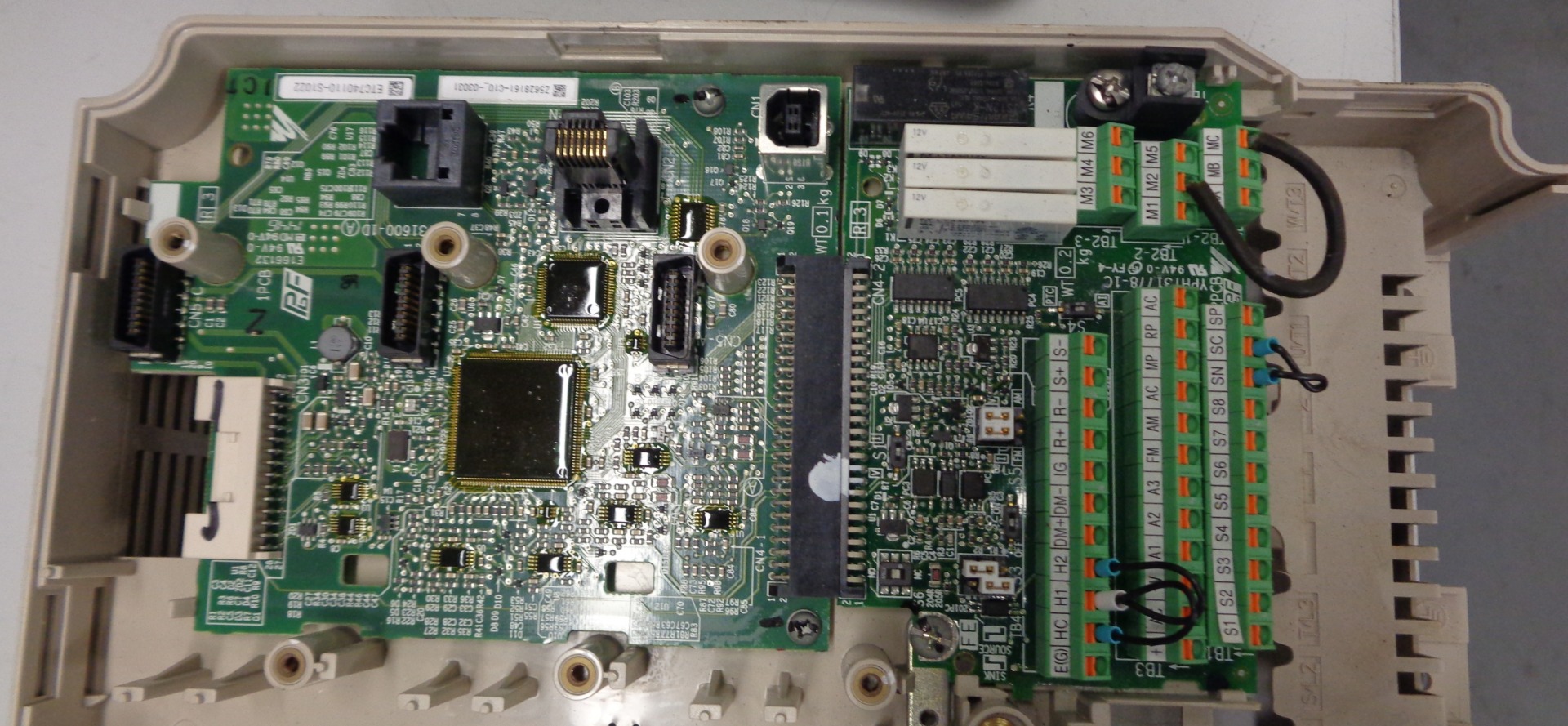

Scheda di controllo, ingressi/uscite e comunicazione industriale

L’inverter può funzionare nelle modalità V/f, OLV, CLV o in quelle dedicate ai motori PM. Il metodo di regolazione determina il ruolo dei sensori, dei parametri del motore e del riferimento di velocità. La diagnostica deve quindi tenere conto della configurazione originale e non limitarsi ad avviare l’inverter con le impostazioni di fabbrica.

Un comando proveniente dal PLC, da un pulsante o dalla rete di comunicazione raggiunge i circuiti di controllo dell’A1000, che gestiscono lo stadio di potenza in base ai parametri e ai segnali di retroazione. Un disturbo su un ingresso analogico, su un cavo RS-485 o sulla scheda encoder può sembrare un’instabilità dell’inverter stesso.

L’analisi considera le funzioni dei morsetti, dei relè, delle uscite a transistor, degli ingressi analogici, della porta di comunicazione e delle schede di rete opzionali. Sono importanti anche l’indirizzamento, il formato della comunicazione e la sorgente dei comandi, soprattutto quando l’azionamento controlla una parte di una linea automatizzata.

I guasti del sistema di controllo si manifestano spesso solo in una fase specifica del ciclo macchina: durante un cambio di modalità, l’avvio, una variazione di velocità o il funzionamento automatico. Per questo una prova eseguita senza conoscere la sequenza produttiva potrebbe non riprodurre il problema.

Non sostituire schede e moduli seguendo il metodo dei tentativi. Occorre prima confrontare i comandi, la risposta dell’azionamento, la retroazione e il comportamento del circuito di potenza. Questa diagnostica aiuta a contenere i costi di riparazione e a ridurre il rischio di danneggiare altri componenti.

Modalità ND e HD: perché la corrente conta più dei kW?

Lo Yaskawa A1000 dispone di due modalità di carico: Normal Duty (ND) e Heavy Duty (HD). Lo stesso modello presenta valori diversi di corrente e potenza nominale in base alla configurazione selezionata. Ad esempio, il modello a 400 V CIMR-AC4A0002 offre 2,1 A e 0,75 kW in ND, contro 1,8 A e 0,4 kW in HD. Il solo valore in kilowatt non è quindi sufficiente a verificare il corretto dimensionamento.

Nell’A1000 la capacità di sovraccarico è del 120% della corrente nominale per 60 secondi in ND e del 150% per 60 secondi in HD. Gli inverter GA700 mantengono il 150% in HD, ma in ND offrono il 110% per 60 secondi. Un azionamento che utilizza interamente il margine del 120% dell’A1000 potrebbe richiedere, dopo la migrazione, un GA700 di taglia diversa, il passaggio alla modalità HD o una modifica dei requisiti del processo.

La corrente di avviamento dipende anche dal tipo di carico, dai tempi delle rampe, dai limiti impostati e dal ciclo operativo della macchina. Nei trasportatori e nei paranchi occorre considerare in particolare la coppia richiesta e i cicli di avviamento; per pompe e ventilatori è importante l’andamento del carico nel tempo.

Il superamento del limite di corrente non implica necessariamente un guasto dei transistor. Talvolta il problema deriva da parametri modificati, dalla scelta errata della modalità ND/HD o dall’aumento delle resistenze meccaniche. Prima di ordinare un inverter sostitutivo dello Yaskawa A1000, verifica le correnti effettive del motore e il profilo di carico.

Quali parametri dell’A1000 salvare prima della migrazione al GA700?

La configurazione dell’A1000 fa parte della documentazione tecnica della macchina. Prima dello smontaggio occorre salvare tutte le impostazioni, preferibilmente anche una copia tramite DriveWizard, la descrizione delle schede opzionali e lo schema dei collegamenti. Questi dati aiutano a riprodurre il funzionamento dell’azionamento, ma non bisogna presumere di poter caricare lo stesso file nel GA700 senza verifiche.

Per la riparazione, l’acquisto di un’unità di riserva e la migrazione pianificata dall’A1000 al GA700 sono particolarmente importanti i seguenti gruppi di dati:

• Parametri del motore: tensione, corrente nominale, frequenza, velocità, tipo di motore e valori identificati durante la procedura di autotuning.
• Modalità ND/HD: corrente consentita, capacità di sovraccarico e andamento effettivo del carico durante il ciclo macchina.
• Metodo di controllo: V/f, OLV, CLV, modalità PM, parametri di regolazione ed eventuale tipo di encoder.
• Profilo di movimento: valori di riferimento, velocità minima e massima, rampe di accelerazione e decelerazione e funzioni di limitazione.
• Ingressi e uscite: funzioni dei morsetti digitali, caratteristiche degli ingressi e delle uscite analogiche, relè e segnali di guasto.
• Comunicazione e sicurezza: schede opzionali, protocolli, indirizzamento, sorgente del comando RUN, circuito STO e collegamenti al sistema di sicurezza della macchina.

I valori dipendono dal modello. Ad esempio, la variante A1000 più piccola descritta per la classe a 400 V presenta correnti diverse in ND e HD, mentre per il modello più grande, CIMR-AC4A1200, il produttore indica 1200 A / 630 kW in ND e 1090 A / 560 kW in HD. Questi valori non devono essere applicati a inverter di altre taglie. Analogamente, dopo l’installazione del GA700 occorre adattare i parametri al motore specifico ed eseguire l’autotuning adeguato.

Prima di acquistare un A1000 usato o un GA700 nuovo, confronta i codici modello completi, la classe di alimentazione, la corrente di uscita, le dimensioni, i tipi di morsetti e le schede opzionali. Il GA700 presenta differenze in alcuni collegamenti e nelle possibilità offerte dalle uscite analogiche. La sola corrispondenza della potenza in kW non garantisce l’intercambiabilità dei dispositivi.

Riparazione dello Yaskawa A1000 o migrazione al GA700: cosa scegliere?

Quando conviene richiedere l’assistenza in loco per lo Yaskawa A1000?

L’assistenza in loco è giustificata quando i sintomi si manifestano solo con la macchina in funzione e lo smontaggio dell’inverter dal quadro comporterebbe un lungo fermo. Questo vale soprattutto per gli azionamenti collegati a un PLC, a un encoder, a un sistema di sicurezza o a macchine con sequenze operative difficili da riprodurre.

La diagnostica sul posto permette di confrontare il comportamento dell’A1000 con le condizioni di alimentazione, i segnali di comando, il carico effettivo e il funzionamento meccanico. Se emerge un guasto elettronico, il dispositivo può essere destinato alla riparazione in laboratorio e alle successive prove. L’ambito dell’intervento dipende dall’accessibilità dell’impianto e dai requisiti di sicurezza.

La diagnostica in loco è particolarmente indicata nelle situazioni seguenti:

• L’errore dell’inverter si manifesta soltanto durante una specifica fase del processo produttivo.
• Dopo l’avvio della macchina compaiono ripetutamente allarmi oC, GF o SC.
• La velocità del motore è instabile e l’azionamento utilizza un encoder o una scheda di comunicazione di rete.
• Si verificano interruzioni della comunicazione tra l’A1000 e il PLC.
• Sono cambiati il carico meccanico, i tempi del ciclo o le modalità di frenatura.
• La rimozione di un inverter di grandi dimensioni richiede interventi su cavi di elevata sezione e sulla struttura del quadro.
• È prevista la sostituzione dell’A1000 con il GA700, ma prima occorre verificare l’impianto, il controllo e la funzione STO.

Prima di smontare l’azionamento o acquistare altri ricambi, invia all’assistenza la cronologia degli allarmi e una descrizione dell’applicazione. Questo permetterà di stabilire se sia necessario un intervento in loco o se il dispositivo possa essere inviato in sicurezza in laboratorio per la diagnostica.

Riparare lo Yaskawa A1000 o acquistare un inverter usato?

Sebbene lo Yaskawa A1000 sia stato dismesso, riparare un azionamento meno recente può essere ancora economicamente vantaggioso. Ciò vale soprattutto per i dispositivi con guasti circoscritti, installati in macchine con parametri approvati, comunicazioni complesse o funzioni di sicurezza già validate. Non sempre conviene modificare l’intero sistema a causa del guasto di un singolo componente.

Riparare l’A1000 originale permette di conservare una configurazione collaudata e spesso limita gli interventi sul quadro. La riparazione a livello di componenti può comprendere la sostituzione di IGBT, raddrizzatore, circuiti di controllo, relè, ventilatori o condensatori danneggiati, seguita dai test. Una rigenerazione preventiva può essere un’aggiunta sensata quando l’elettronica ha funzionato per molti anni ad alte temperature.

Un inverter usato rappresenta un’alternativa, ma spesso non se ne conoscono la storia operativa, le condizioni dei condensatori e dei ventilatori né l’effettiva compatibilità della configurazione. Due unità con potenze simili possono differire per corrente, schede opzionali o condizioni tecniche. Il semplice avvio di un dispositivo usato non ne conferma l’affidabilità a lungo termine.

Prima dell’acquisto confronta il codice CIMR-AC, la classe di tensione, le correnti ND/HD, le dimensioni, le schede e i collegamenti. Se disponi di un’unità di riserva funzionante, può essere utile farla controllare o rigenerare. In parallelo si può programmare la migrazione al GA700 in un periodo che non interrompa la produzione.

Migrazione dall’A1000 al GA700: quali differenze verificare?

La migrazione allo Yaskawa GA700 è opportuna quando più inverter A1000 stanno invecchiando contemporaneamente, i guasti sono ricorrenti o si sta ammodernando l’intera linea. Il GA700 supporta motori asincroni, PM e SynRM, offre nuove modalità di controllo (tra cui EZOLV) e un intervallo di frequenza fino a 590 Hz. La modernizzazione può anche derivare da nuovi requisiti di processo o di sicurezza.

Il GA700 è il successore dell’A1000, ma non è un ricambio da installare senza verifiche. Le differenze riguardano la capacità di sovraccarico in ND, alcuni segnali e morsetti, le schede opzionali, le dimensioni di montaggio e la configurazione STO. Prima della messa in servizio occorre ripristinare le funzioni necessarie, configurare i parametri, eseguire un autotuning adeguato del motore e, se il circuito di sicurezza viene modificato, ripetere la relativa validazione.

Quando pianifichi la sostituzione dell’A1000 con il GA700, confronta i seguenti elementi:

• Capacità di sovraccarico ND/HD: A1000 in ND: 120% per 60 s; GA700 in ND: 110% per 60 s; entrambe le serie in HD: 150% per 60 s. La scelta dipende dalla corrente e dal ciclo di carico.
• Classe di tensione e corrente: entrambe le famiglie raggiungono 630 kW nella classe a 400 V, ma il GA700 comprende, tra gli altri, un modello da 560 kW in ND, che consente un dimensionamento più preciso.
• Montaggio e morsetti: il GA700 può essere meno largo e meno alto, ma più profondo dell’A1000, e può avere fori di fissaggio diversi. Verifica inoltre le dimensioni del quadro e il tipo di morsetti di potenza e di controllo.
• Ingressi/uscite e comunicazione: l’A1000 dispone di un’uscita a relè programmabile, due uscite a transistor e un relè di guasto; il GA700 dispone di tre uscite a relè programmabili e di un relè di guasto. Nell’A1000 le uscite analogiche funzionano nell’intervallo ±10 V, mentre nel GA700 a 0-10 V o 4-20 mA. Verifica anche l’RS-485 e la compatibilità delle schede opzionali.
• Sicurezza STO: secondo le specifiche citate, l’A1000 raggiunge la categoria 3 / PL d, SIL 2, mentre il GA700 la categoria 3 / PL e, SIL 3. Il livello di sicurezza dell’azionamento da solo non sostituisce la valutazione e la validazione della funzione di sicurezza della macchina.
• EMC e frenatura: secondo la documentazione tecnica, il GA700 integra un transistor di frenatura fino a 75 kW in HD (contro i 30 kW dell’A1000), un filtro EMC C3 disattivato per impostazione di fabbrica e un’induttanza DC nei modelli a partire da 22 kW. Verifica la dotazione della versione specifica, il collegamento della resistenza di frenatura e i requisiti di compatibilità elettromagnetica.

Nel calcolo economico non confrontare soltanto i prezzi degli inverter. Considera il costo del fermo impianto, della messa in servizio, dell’eventuale riprogettazione del quadro, dell’adattamento dei segnali e della validazione della sicurezza. Spesso la soluzione più conveniente è procedere per fasi: riparare subito l’A1000 guasto, rigenerare le unità di riserva e programmare la migrazione al GA700 durante il successivo fermo pianificato.

Cosa preparare prima della diagnostica di uno Yaskawa A1000 o GA700?

Fornire tutte le informazioni già al momento della richiesta aiuta a scegliere più rapidamente il metodo diagnostico e a valutare preliminarmente la convenienza della riparazione. Anche la riparazione dello Yaskawa GA700 dopo la migrazione richiede di confrontare la nuova configurazione con le impostazioni salvate dell’A1000, per distinguere un guasto elettronico da un problema di adattamento dell’azionamento.

Alla richiesta di riparazione, assistenza in loco o modernizzazione è utile allegare:

• Una foto della targhetta dell’inverter con il codice modello completo (ad es. CIMR-AC), il numero di serie e l’identificazione della versione.
• Una foto della targhetta del motore con corrente, tensione, potenza, frequenza e velocità.
• I codici di errore esatti, la cronologia dei guasti e le fotografie dei messaggi visualizzati sul pannello.
• Una copia delle impostazioni esportate da DriveWizard oppure, se disponibile, un elenco dei parametri più importanti.
• Una descrizione dell’applicazione: pompa, ventilatore, trasportatore, paranco, macchina utensile o altra macchina.
• L’indicazione della modalità ND o HD e del carico al quale compare il guasto.
• Lo schema di controllo o una descrizione dei collegamenti al PLC, dei segnali RUN e dei segnali analogici e a relè.
• I dati relativi a encoder, schede di comunicazione, protocollo ed eventuale collegamento STO.
• La data in cui si è manifestato il problema, la frequenza con cui si ripete, le condizioni di temperatura e lo storico delle riparazioni.
• Fotografie del quadro, della posizione di montaggio, dei morsetti e dello spazio disponibile, soprattutto prima della migrazione.

Le misurazioni nell’inverter e nei circuiti di potenza devono essere eseguite esclusivamente da personale adeguatamente qualificato e autorizzato. I condensatori del circuito DC possono rimanere carichi anche dopo il disinserimento dell’alimentazione. Prima di aprire il dispositivo è necessario seguire le istruzioni del produttore, applicare le procedure LOTO e verificare il raggiungimento di condizioni di sicurezza.

Come ridurre il rischio di un nuovo fermo impianto dopo la riparazione o la migrazione?

La durata degli inverter dipende da temperatura, polvere, raffreddamento, carico e condizioni dei collegamenti elettrici. Il controllo periodico di ventilatori e condensatori, la pulizia secondo le istruzioni e l’analisi della cronologia degli allarmi aiutano a individuare i problemi prima che provochino l’arresto della linea. Per le potenze elevate è opportuno monitorare anche i cicli di avviamento e frenatura.

Occorre verificare il grado di protezione e le condizioni ammesse per la specifica versione dell’A1000 o del GA700, senza presumere che l’intera serie segua un unico standard. Una ventilazione inadeguata del quadro, l’umidità, la polvere e l’assenza di spazio per la manutenzione possono ridurre la vita utile dei componenti. Il GA700 offre indicatori avanzati della durata residua, ma anche questi devono essere interpretati alla luce delle condizioni reali di utilizzo.

Una buona pratica consiste nel mantenere un registro degli inverter con le date delle riparazioni, le copie dei parametri e le valutazioni dell’usura. Un A1000 riparato può essere predisposto come unità di riserva, mentre le postazioni più sollecitate possono essere incluse nel piano di sostituzione con il GA700. Durante la revisione delle scorte di magazzino si può anche richiedere una valutazione o un’offerta di acquisto per i componenti industriali inutilizzati.

RGB Elektronika aiuta a valutare se scegliere la diagnostica e la riparazione dello Yaskawa A1000, la rigenerazione, un’unità sostitutiva o la migrazione al GA700. Invia il codice identificativo dell’inverter, fotografie, una descrizione dei sintomi e informazioni sull’applicazione per definire gli interventi di assistenza e i rischi associati alla sostituzione. Richiedi una riparazione
