La riparazione del Siemens 6SC6508-4AA02 richiede il controllo dell’intero convertitore e non soltanto la sostituzione del componente di potenza danneggiato. L’unità SIMODRIVE 650 da 60 kVA e 85 A regola la velocità e la coppia dell’azionamento principale del mandrino. Un guasto al raddrizzatore, al circuito intermedio, ai transistor, ai driver, all’alimentazione del controllo o al sistema di retroazione può arrestare l’intera macchina utensile CNC.

Un servizio efficace dovrebbe comprendere misure statiche, analisi delle forme d’onda con oscilloscopio, controllo indipendente del motore e del cavo e test dinamico del convertitore con un azionamento compatibile. Solo questa procedura consente di confermare che l’unità rimanga stabile durante l’avviamento, l’accelerazione, la frenatura e il funzionamento prolungato sotto carico.

Hai un Siemens 6SC6508-4AA02 guasto? Invia l’unità per la diagnostica e verifica se è possibile eseguire una riparazione con garanzia. Contatta RGB Elektronika e riduci il rischio di un fermo prolungato.

Chiama: +48 717 500 983

Siemens 6SC6508-4AA02 – sintomi di guasto e diagnostica del SIMODRIVE 650

Che cos’è il Siemens 6SC6508-4AA02 e quale funzione svolge in una macchina CNC?

Siemens 6SC6508-4AA02 è un convertitore PWM completo a transistor della famiglia SIMODRIVE 650. L’unità veniva utilizzata per la regolazione degli azionamenti principali dei mandrini AC, anche nei sistemi abbinati ai motori Siemens 1PH6.

  • Serie: Siemens SIMODRIVE 650
  • Modello: 6SC6508-4AA02
  • Designazione della versione: D380–D430/85 A
  • Potenza nominale: 60 kVA
  • Corrente di uscita: 85 A
  • Funzione: regolazione della velocità e della coppia dell’azionamento principale del mandrino
  • Applicazioni tipiche: torni, fresatrici, centri di lavoro e altre macchine utensili CNC

Quali sintomi indicano un guasto del Siemens 6SC6508-4AA02?

Un guasto del Siemens 6SC6508-4AA02 non impedisce sempre completamente l’avviamento della macchina. Alcuni difetti compaiono soltanto durante una variazione della velocità, del carico del mandrino o durante la frenatura.

I sintomi tipici comprendono:

  • assenza del segnale di azionamento pronto,
  • mancato avviamento del mandrino nonostante un comando corretto dal controllo CNC,
  • spegnimento del convertitore durante l’accelerazione,
  • arresto di emergenza durante la frenatura del mandrino,
  • velocità instabile o pulsazioni della coppia,
  • asimmetria delle correnti di fase U–V–W,
  • segnalazioni di sovraccarico errate,
  • riscaldamento eccessivo del circuito intermedio,
  • nuovo guasto dello stadio di potenza dopo un breve periodo di funzionamento.

Lo spegnimento durante l’accelerazione può essere causato da una riduzione dell’efficienza dei condensatori, da un funzionamento errato del circuito di precharge, da un controllo asimmetrico dei transistor o da una misurazione della corrente non corretta. Un guasto che compare durante la frenatura può invece indicare un’instabilità della tensione del circuito intermedio, un problema nella soppressione delle sovratensioni o il funzionamento errato di uno dei rami dell’inverter.

Hai un Siemens 6SC6508-4AA02 guasto? Inviaci la designazione dell’unità, una descrizione dei sintomi e il codice di errore. Verificheremo la possibilità di riparazione, rigenerazione o fornitura di un’unità sostitutiva testata.

Assistenza tecnica: +48 717 500 983
E-mail: [email protected]
E-mail negozio: [email protected]

Contattaci

Come si svolge la riparazione del Siemens 6SC6508-4AA02?

La riparazione dovrebbe iniziare con l’identificazione delle circostanze del guasto, l’analisi della cronologia delle riparazioni precedenti e la verifica dell’origine del problema: convertitore, motore, cavo o impianto della macchina. Solo successivamente è possibile passare alle misure delle singole sezioni.

Scarica sicura del circuito intermedio

Le misure possono essere eseguite esclusivamente da personale in possesso delle qualifiche appropriate. Prima di aprire l’unità è necessario scollegare tutte le fonti di energia, attendere il tempo richiesto per la scarica dei condensatori e confermare tramite misurazione l’assenza di tensioni pericolose sul bus DC.

Il semplice spegnimento dell’alimentazione non significa che il circuito intermedio sia stato scaricato. I condensatori possono mantenere energia anche dopo che il convertitore è stato scollegato dalla rete.

Raddrizzatore, circuito di precharge e sezione di ingresso

La diagnostica della sezione di ingresso comprende il raddrizzatore, i fusibili, i collegamenti delle sbarre, i contattori, le resistenze di limitazione della corrente di carica e il controllo del circuito di precharge. È necessario verificare non solo la continuità dei componenti, ma anche la resistenza dei contatti, le tracce di surriscaldamento e il comportamento del circuito durante l’aumento della tensione DC.

Una resistenza di precharge danneggiata, contatti bruciati o l’attivazione anticipata del contattore possono causare un’elevata corrente di spunto. Il mancato passaggio corretto dalla precarica al funzionamento normale può impedire il raggiungimento dello stato di azionamento pronto.

Condensatori e tensione del circuito intermedio DC

La valutazione dei condensatori non dovrebbe limitarsi alla misurazione della capacità. Un condensatore può mantenere la capacità nominale e, allo stesso tempo, presentare un ESR elevato, una maggiore corrente di dispersione o una ridotta rigidità dielettrica.

Durante la diagnostica è necessario controllare:

  • la capacità dei singoli condensatori,
  • la resistenza serie equivalente ESR,
  • la corrente di dispersione,
  • la resistenza di isolamento,
  • l’uniformità della distribuzione della tensione,
  • l’ampiezza del ripple della tensione DC sotto carico,
  • la temperatura dei collegamenti e delle sbarre di potenza.

Un ESR elevato aumenta la componente alternata della corrente che attraversa i condensatori. Ciò provoca il riscaldamento del circuito intermedio e può causare spegnimenti durante l’accelerazione o la frenatura dinamica del mandrino.

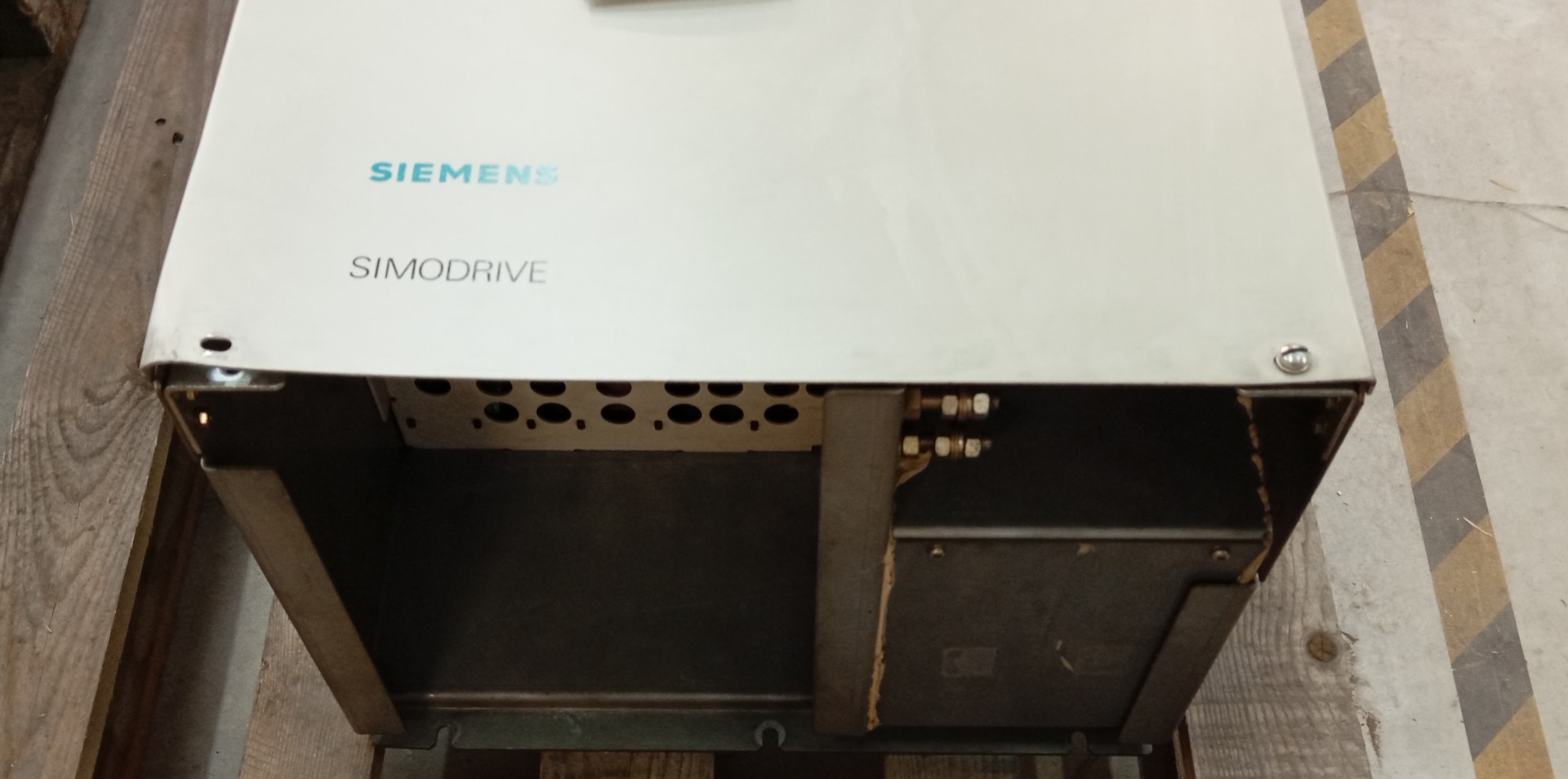

convertitore PWM Siemens 60 kVA

Transistor di potenza, driver e forme d’onda PWM

Lo stadio inverter richiede controlli statici e dinamici. Nelle misure eseguite senza alimentazione è necessario escludere cortocircuiti collettore-emettitore, perforazioni del circuito di gate e differenze dei parametri tra i diversi rami.

Dopo l’avviamento sicuro sul banco prova vengono controllati, tra gli altri:

  • l’ampiezza degli impulsi di comando,
  • i tempi di accensione e spegnimento dei transistor,
  • i tempi morti tra i componenti dello stesso ramo,
  • la simmetria dei segnali PWM,
  • le oscillazioni e le sovratensioni nei circuiti di gate,
  • la corrente a vuoto dello stadio di potenza,
  • la risposta delle protezioni da sovracorrente.

Parallelamente vengono controllati i driver, i trasformatori o i componenti di isolamento galvanico, i circuiti bootstrap, le resistenze di gate e i circuiti RC, RCD e snubber. Un guasto del driver può essere sia la causa sia la conseguenza del danneggiamento del transistor di potenza.

Alimentazione del controllo e circuiti di misura

Nella sezione di controllo devono essere misurate tutte le tensioni ausiliarie, il relativo ripple e la stabilità durante il carico dei driver. Una tensione corretta a vuoto può crollare durante il comando dello stadio di potenza.

Vengono inoltre sottoposti a diagnostica:

  • i circuiti di misura delle correnti di fase,
  • la misura della tensione del circuito intermedio,
  • i sensori di temperatura dei dissipatori,
  • i circuiti di protezione,
  • gli ingressi e le uscite di comando,
  • i segnali di retroazione del motore.

La deriva dei componenti dei circuiti di misura può causare un falso rilevamento del sovraccarico, un controllo asimmetrico della coppia o un arresto di emergenza anche quando lo stadio a transistor è funzionante. La sostituzione del modulo di potenza senza controllare il circuito di misura non garantisce quindi l’eliminazione permanente del guasto.

diagnostica del SIMODRIVE 650

Motore mandrino e cavo motore

Prima della prova sotto carico è necessario controllare indipendentemente il motore e il cavo che lo collega al convertitore. Un cortocircuito tra le spire, una perforazione dell’isolamento o un cavo danneggiato possono causare un nuovo guasto del SIMODRIVE 650 riparato.

Il controllo dovrebbe comprendere:

  • il confronto della resistenza degli avvolgimenti tra le fasi,
  • la misura dell’isolamento degli avvolgimenti rispetto al PE,
  • il controllo della continuità del conduttore di protezione e della schermatura,
  • il controllo dei connettori e delle tracce di arco elettrico,
  • il controllo dei sensori di temperatura,
  • la verifica dei segnali dell’encoder o di un altro sistema di retroazione.

La misura dell’isolamento del motore deve essere eseguita dopo aver scollegato il cavo dal convertitore. Una tensione di prova applicata con l’elettronica collegata può danneggiare i circuiti di misura e di controllo dell’azionamento.

Il servizio dovrebbe diagnosticare l’intero sistema di azionamento. La trasmissione di informazioni sul modello del motore, sul cavo, sul tipo di macchina e sul momento in cui compare il guasto facilita la riproduzione delle condizioni in cui si verifica il problema.

Perché le misure statiche non sono sufficienti dopo la riparazione del SIMODRIVE 650?

Le misure eseguite senza carico consentono di rilevare cortocircuiti, interruzioni e alcuni problemi di alimentazione. Tuttavia, non rivelano tutti i guasti dipendenti dalla temperatura, dalla corrente, dalla frequenza di commutazione o dalle variazioni dinamiche della coppia.

Dopo la riparazione, il 6SC6508-4AA02 dovrebbe essere sottoposto a:

  • avviamento controllato con limitazione della corrente,
  • osservazione dell’aumento della tensione del circuito intermedio,
  • analisi delle forme d’onda PWM sulle uscite U–V–W,
  • prova con un motore compatibile,
  • test di funzionamento a diverse velocità,
  • controllo dell’accelerazione, della frenatura e delle inversioni di marcia,
  • verifica della risposta alle variazioni del riferimento di coppia,
  • misura della simmetria delle correnti di fase,
  • prova termica di più ore sotto carico.

Solo un test dinamico consente di confermare la stabilità dell’azionamento in condizioni simili a quelle operative della macchina. Ciò è particolarmente importante per i guasti che compaiono soltanto dopo il riscaldamento dell’unità o durante una rapida variazione della velocità del mandrino.

Il SIMODRIVE 650 si spegne durante l’accelerazione o la frenatura del mandrino? Affida la diagnostica del circuito intermedio, dello stadio di potenza e del controllo prima che un nuovo tentativo di avviamento estenda i danni.

Assistenza tecnica: +48 717 500 983
E-mail: [email protected]
E-mail negozio: [email protected]

Richiedi la riparazione

Riparazione, rigenerazione o sostituzione del Siemens 6SC6508-4AA02?

Quando conviene riparare un convertitore del mandrino CNC?

La riparazione del SIMODRIVE 650 è particolarmente giustificata quando l’unità opera in una macchina più datata, per la quale un sostituto diretto è difficilmente reperibile, e l’impiego di un azionamento più moderno richiederebbe modifiche al quadro, al controllo CNC, al cablaggio o al sistema di retroazione.

La riparazione può essere vantaggiosa quando:

  • il guasto può essere localizzato nella sezione di potenza, alimentazione o controllo,
  • le schede e i componenti magnetici non presentano danni estesi,
  • la configurazione della macchina è collaudata e non richiede un ammodernamento,
  • il mantenimento dell’azionamento originale riduce i rischi della rimessa in servizio,
  • la disponibilità di un’unità nuova è limitata,
  • l’acquisto di un’unità sostitutiva comporterebbe un fermo più lungo.

La decisione finale dovrebbe essere presa dopo la diagnosi e il confronto tra il costo della riparazione, il prezzo di un’unità rigenerata, l’ambito dei lavori necessari e il rischio di ulteriore invecchiamento degli altri componenti.

Che cosa comprende la rigenerazione di un inverter Siemens CNC?

La rigenerazione del Siemens 6SC6508-4AA02 dovrebbe comprendere non solo l’eliminazione del guasto attuale, ma anche la valutazione dei componenti che operano nelle stesse condizioni termiche ed elettriche.

In base ai risultati delle misure, l’ambito dei lavori può comprendere:

  • riparazione o sostituzione dei transistor di potenza,
  • rigenerazione dei driver di gate,
  • sostituzione dei condensatori usurati del circuito intermedio,
  • riparazione del circuito di precharge e dei contattori,
  • sostituzione delle resistenze e degli snubber danneggiati,
  • riparazione degli alimentatori ausiliari,
  • rigenerazione dei circuiti di misura e protezione,
  • eliminazione dei danni ai collegamenti delle sbarre e ai connettori,
  • pulizia dell’unità e controllo del sistema di raffreddamento,
  • calibrazione e test dinamico finale.

L’ambito della rigenerazione dovrebbe derivare dalle misure. La sostituzione automatica di componenti casuali senza individuare la causa primaria del guasto può aumentare il costo senza garantire l’affidabilità.

Quando acquistare un Siemens 6SC6508-4AA02 rigenerato?

L’acquisto di un’unità rigenerata e testata può essere la soluzione corretta quando la produzione deve essere riavviata più rapidamente di quanto consenta una riparazione completa. Un’unità sostitutiva permette inoltre di eseguire una diagnosi più approfondita del convertitore guasto senza prolungare ulteriormente il fermo.

Prima dell’acquisto è necessario confermare:

  • la designazione completa 6SC6508-4AA02,
  • la versione D380–D430/85 A,
  • la configurazione dei moduli di controllo installati,
  • la compatibilità con il motore e il sistema di retroazione,
  • il tipo di connettori e interfacce della macchina,
  • l’ambito dei test eseguiti,
  • le condizioni di garanzia,
  • la possibilità di restituire l’unità guasta in permuta.

La somiglianza dell’involucro o un valore di corrente simile non confermano la compatibilità. Prima del montaggio è necessario confrontare la designazione completa, l’equipaggiamento e la configurazione dell’unità.

guasto del Siemens 6SC6508-4AA02

Il SIMODRIVE 650 può essere sostituito con un azionamento più moderno?

L’ammodernamento di un vecchio azionamento mandrino è possibile, ma non consiste soltanto nel montaggio meccanico di un nuovo inverter. Un sistema più moderno può richiedere modifiche al trasformatore, al sistema di alimentazione, al motore, all’encoder, al cablaggio, al controllo della frenatura e alla comunicazione con CNC o PLC.

Prima dell’ammodernamento è necessario analizzare:

  • potenza, corrente, coppia e campo di velocità del mandrino,
  • le caratteristiche del motore Siemens 1PH6 o di un altro motore installato,
  • il tipo di retroazione,
  • i segnali di riferimento della velocità e della coppia,
  • la logica di pronto, degli interblocchi e dell’arresto di emergenza,
  • le condizioni di raffreddamento e installazione,
  • le capacità del controllo CNC,
  • l’ambito necessario della messa in servizio e della taratura.

L’ammodernamento è giustificato quando la disponibilità dei ricambi diventa critica, la macchina deve rimanere in funzione per molti altri anni o è necessario migliorare la diagnostica e la manutenibilità del sistema. In caso di un singolo guasto riparabile, la riparazione del 6SC6508-4AA02 originale può essere più rapida e meno rischiosa.

Come ridurre il fermo della linea di produzione?

È possibile risparmiare più tempo diagnosticando in parallelo il convertitore, il motore e il cavo. La sostituzione dell’azionamento senza controllare gli altri componenti può causare il danneggiamento dell’unità sostitutiva.

Il reparto manutenzione dovrebbe:

  • registrare tutti i messaggi e le circostanze in cui si è verificato il guasto,
  • documentare la configurazione e le designazioni dei moduli,
  • salvare i parametri e le impostazioni, se il sistema lo consente,
  • controllare il motore e il cavo prima di collegare un altro azionamento,
  • non eseguire ulteriori tentativi di avviamento dopo un cortocircuito o l’intervento delle protezioni,
  • verificare parallelamente la disponibilità di un’unità rigenerata,
  • concordare con il servizio le modalità di trasporto dell’unità.

Per una macchina critica è opportuno valutare la disponibilità di un’unità di riserva testata o di un piano di ammodernamento già predisposto. Ciò riduce il tempo di reazione in caso di un nuovo guasto e limita la dipendenza dalla disponibilità corrente dei componenti più datati.

Quali informazioni fornire al servizio per il Siemens 6SC6508-4AA02?

Informazioni tecniche precise permettono di riprodurre più rapidamente le condizioni in cui si è verificato il guasto e di pianificare il test finale.

Alla richiesta di assistenza è consigliabile allegare:

  • una foto della targhetta identificativa del 6SC6508-4AA02,
  • il modello della macchina e del controllo CNC utilizzato,
  • il modello del motore mandrino,
  • i codici di errore e i messaggi dell’operatore,
  • una descrizione del momento in cui si è verificato il guasto,
  • l’indicazione se il problema compare all’avviamento, durante l’accelerazione o durante la frenatura,
  • la cronologia delle riparazioni precedenti,
  • informazioni su sovratensioni, cortocircuiti, surriscaldamento o lavori eseguiti nel quadro,
  • foto dell’interno e dei danni visibili,
  • la data prevista per il riavvio della produzione.

A causa del peso e della struttura, l’unità deve essere protetta contro spostamenti, urti e pressioni sui connettori. Per le unità di grandi dimensioni, il trasporto su pallet o in una cassa adatta rappresenta la soluzione più sicura.
