Riparazione rapida del motore Yaskawa SGMRS-30A2A-YR11. Assistenza per motori di robotKOPIA

La riparazione del servomotore Yaskawa SGMRS-30A2A-YR11 consente di ripristinare il funzionamento dell’asse di un robot o di una macchina senza dover acquistare immediatamente un nuovo azionamento. Offriamo diagnostica e assistenza per le unità della famiglia Yaskawa Sigma III, comprendenti, tra l’altro, il controllo dell’encoder, del freno elettromagnetico, dei cuscinetti, dell’albero e dell’avvolgimento. Un rapido intervento dell’assistenza contribuisce a limitare i costosi fermi della linea e a ridurre il tempo necessario per riavviare la produzione.

Il modello SGMRS-30A2A-YR11 viene utilizzato in applicazioni industriali impegnative, nelle quali sono essenziali la precisione del movimento, l’elevata dinamica e la ripetibilità del posizionamento. Può essere installato, tra l’altro, su macchine utensili CNC e sugli assi di robot industriali, compresi i sistemi Yaskawa Motoman. In tali condizioni, anche un guasto apparentemente lieve a un cuscinetto, al freno o al sistema di retroazione può arrestare l’intera macchina.

Il servomotore è rumoroso, provoca strappi o segnala un errore dell’encoder? Non aspettare l’arresto completo dell’asse. Invia il modello del dispositivo e una descrizione dei sintomi per una prima consulenza tecnica.

Chiama: +48 717 500 983

Quali guasti comprende la riparazione del motore Yaskawa SGMRS-30A2A-YR11?

Yaskawa SGMRS-30A2A-YR11 – parametri e applicazioni nei robot e nelle macchine CNC

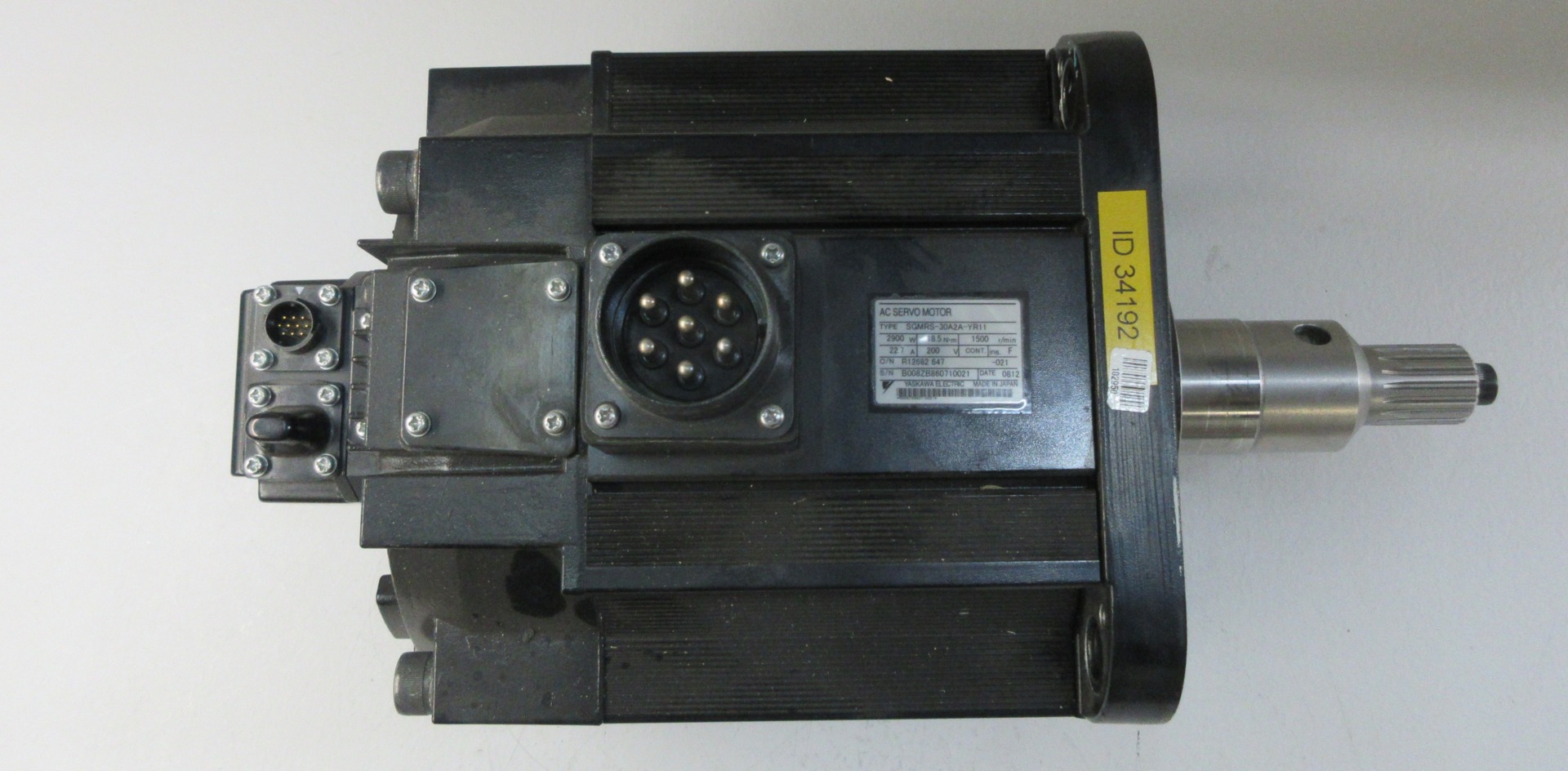

Il servomotore Yaskawa SGMRS-30A2A-YR11 appartiene alla famiglia di azionamenti Sigma III. La sua potenza è di 2,9 kW, la tensione di alimentazione è di 200 V AC e la corrente nominale è di 22,7 A. Il motore raggiunge una velocità nominale di 1500 giri/min. Questi parametri consentono di utilizzare l’unità su assi che richiedono una coppia elevata, un controllo preciso della posizione e una risposta rapida alle variazioni della velocità impostata.

Nei robot industriali, il servomotore lavora insieme al servoamplificatore, al controllore del robot, all’encoder e al freno di sicurezza. Tutti questi componenti formano un unico sistema. Per questo motivo, un errore segnalato dal controllore non indica sempre un guasto del motore stesso. La causa può essere anche il cavo dell’encoder, il connettore, l’alimentazione, il servoamplificatore oppure un’interferenza nella comunicazione industriale.

Una diagnostica professionale deve quindi comprendere non soltanto la meccanica del servomotore, ma anche il sistema di retroazione, il circuito del freno e l’interazione con l’elettronica di controllo.

Come riconoscere un guasto del servomotore Yaskawa?

I sintomi di un guasto possono comparire gradualmente oppure manifestarsi improvvisamente durante un ciclo produttivo. Per il reparto manutenzione è particolarmente importante individuare i primi segnali prima che si verifichino il bloccaggio dell’asse, il danneggiamento dell’avvolgimento o il guasto di altri componenti della macchina.

Sintomi tipici e possibili cause di guasto dello Yaskawa SGMRS-30A2A-YR11

Sintomo	Possibile causa	Intervento consigliato
Errore di posizionamento o di comunicazione	Danneggiamento dell’encoder, del cavo, del connettore o dell’elettronica di retroazione	Diagnostica dell’encoder e del canale di comunicazione
Strappi dell’asse o perdita di precisione	Segnale errato dell’encoder, usura meccanica o problema di controllo	Controllo del sistema di retroazione, dei cuscinetti e dei parametri dell’azionamento
L’albero non ruota dopo l’avviamento	Freno bloccato, bobina danneggiata o cuscinetto grippato	Misurazione del freno e controllo delle resistenze meccaniche
L’asse scende dopo la disattivazione dell’alimentazione	Elementi di attrito del freno usurati o contaminati da olio	Rigenerazione o sostituzione dei componenti del freno
Fischi, rumori di sfregamento e vibrazioni	Cuscinetti usurati o piste di rotolamento danneggiate	Sostituzione dei cuscinetti e controllo dell’albero
Temperatura elevata dell’alloggiamento	Attrito eccessivo, sovraccarico, danneggiamento dell’avvolgimento o dei cuscinetti	Diagnostica meccanica ed elettrica

Errore dell’encoder, perdita della posizione e strappi dell’asse

L’encoder fornisce al controllore informazioni sulla posizione, sulla velocità e sulla direzione di movimento dell’albero. Il danneggiamento di questo componente può provocare errori di comunicazione, perdita della posizione, riduzione della ripetibilità, strappi dell’asse, funzionamento instabile o la completa impossibilità di avviare l’azionamento.

Il guasto dell’encoder può essere causato da una sovratensione, da interferenze elettromagnetiche, dal danneggiamento del cavo o dalla perdita di tenuta dell’alloggiamento. Il liquido refrigerante, la nebbia d’olio, la polvere industriale e l’umidità possono contaminare i delicati componenti ottici o danneggiare l’elettronica.

L’assistenza degli encoder dei motori Yaskawa SGMRS deve comprendere la valutazione dello stato meccanico, il controllo dei collegamenti e la verifica dei segnali di retroazione. La semplice cancellazione dell’errore dal controllore non elimina la causa del guasto.

È presente un errore dell’encoder oppure il robot perde la posizione? Invia la sigla del motore, una foto della targhetta identificativa e il codice di errore. Ciò consentirà di determinare preliminarmente il possibile ambito della diagnostica.

Freno danneggiato e impossibilità di ruotare l’albero

Il freno elettromagnetico mantiene l’asse in una posizione sicura dopo la disattivazione dell’alimentazione. Ciò è particolarmente importante negli assi verticali di robot, manipolatori e macchine, nei quali un movimento incontrollato potrebbe danneggiare i componenti meccanici o creare un pericolo per gli operatori.

Una bobina danneggiata o un meccanismo del freno bloccato può impedire la rotazione dell’albero dopo l’invio del segnale di avviamento. Il servoamplificatore tenta quindi di superare la maggiore resistenza, provocando eventualmente un errore di sovraccarico o un assorbimento eccessivo di corrente.

Un altro problema è la riduzione della forza di tenuta. Nella maggior parte dei casi deriva dall’usura degli elementi di attrito o dalla loro contaminazione con olio. In tale situazione, l’asse può scendere gradualmente o improvvisamente dopo la disattivazione dell’alimentazione.

Non avviare ripetutamente un asse se si sospetta che il freno sia bloccato. Ulteriori tentativi possono aumentare la temperatura dell’avvolgimento ed estendere i danni.

Cuscinetti rumorosi, vibrazioni e surriscaldamento del motore

I rumori forti provenienti dal servomotore Yaskawa, come fischi, sfregamenti o rumori metallici, indicano spesso l’usura del sistema di supporto. Possono essere accompagnati da vibrazioni percepibili, aumento della temperatura in prossimità degli scudi dei cuscinetti e difficoltà durante l’accelerazione dell’asse.

I cuscinetti possono usurarsi prematuramente a causa di forze radiali o assiali eccessive, di un carico non corretto sull’albero, dell’invecchiamento del lubrificante o della penetrazione di contaminanti. Anche le correnti nei cuscinetti rappresentano un rischio, poiché possono provocare microarchi e danni caratteristici alle piste di rotolamento.

La sostituzione dei cuscinetti in un servomotore Yaskawa deve essere eseguita mantenendo il corretto montaggio dell’albero, del rotore e dell’encoder. Un intervento inadeguato può modificare la geometria del sistema, danneggiare i componenti della retroazione o ridurre la precisione di funzionamento.

Senti fischi o rumori di sfregamento? Arrestare il motore ed eseguire una diagnostica è generalmente meno costoso rispetto alla successiva riparazione dell’avvolgimento, dell’albero e dell’encoder.

Danneggiamento dell’avvolgimento e aumento dell’assorbimento di corrente

I cuscinetti che tendono a grippare e un freno bloccato aumentano la resistenza meccanica. Il servoamplificatore deve quindi fornire una corrente maggiore per mettere in movimento l’albero. Il calore generato può accelerare il deterioramento dell’isolamento dell’avvolgimento dello statore.

Le conseguenze possono essere cortocircuiti tra le spire, asimmetria dei parametri elettrici o dispersione verso massa. In tale situazione, la riparazione può comprendere la rigenerazione o il riavvolgimento dello statore, oltre all’eliminazione della causa originaria del surriscaldamento.

La sostituzione del solo avvolgimento senza controllare i cuscinetti, il freno e il carico meccanico può causare il ripetersi del guasto.

Come si svolge la diagnostica del servomotore Yaskawa Sigma III?

L’ambito della diagnostica deve essere adattato ai sintomi e alla cronologia di funzionamento del dispositivo. In primo luogo vengono analizzate le informazioni trasmesse dall’utilizzatore: messaggi del controllore, momento in cui si è verificato l’errore, comportamento dell’asse, temperatura del motore e riparazioni precedenti.

A seconda del tipo di guasto, la diagnostica può comprendere:

• l’ispezione visiva dell’alloggiamento, dell’albero, dei connettori e delle guarnizioni,
• la valutazione delle tracce di liquidi, olio, polvere o surriscaldamento,
• il controllo delle resistenze meccaniche e dello stato dei cuscinetti,
• la verifica del funzionamento del freno elettromagnetico,
• le misurazioni dell’avvolgimento e il controllo dell’isolamento,
• la diagnostica dell’encoder e dei collegamenti di retroazione,
• la valutazione dell’albero, del rotore e dei componenti associati,
• l’analisi della possibile influenza del servoamplificatore, dei cavi e del controllore.

Dopo aver identificato il guasto, è possibile determinare l’ambito dei lavori, il rischio di ulteriori danni e la convenienza della riparazione. In caso di guasto critico per la produzione, è consigliabile comunicare immediatamente il termine richiesto e la disponibilità della macchina.

Hai bisogno di una diagnosi rapida? Allega alla richiesta una foto della targhetta identificativa, una descrizione dei sintomi, i codici di errore e informazioni sulla macchina o sul robot in cui è installato il motore.

Assistenza per servomotori di robot Yaskawa – riparazione, rigenerazione o sostituzione?

Come si svolge la riparazione di un servomotore Yaskawa?

La riparazione completa dei motori Yaskawa SGMRS non deve limitarsi alla sostituzione del componente che ha provocato direttamente l’errore. Un servomotore funziona come un sistema meccanico, elettrico e di misurazione, pertanto è importante controllare anche i componenti collegati.

Un tipico processo di assistenza può comprendere:

1. l’identificazione del modello e la verifica dei dati della targhetta identificativa,
2. l’analisi dei sintomi e dei messaggi del controllore,
3. la diagnostica meccanica ed elettrica,
4. la definizione dell’ambito della riparazione e la preparazione del preventivo,
5. la sostituzione o la rigenerazione dei componenti danneggiati,
6. il controllo dell’encoder, del freno, dei cuscinetti e dell’avvolgimento,
7. la verifica del funzionamento del dispositivo dopo i lavori eseguiti,
8. la preparazione del motore per un trasporto di ritorno sicuro.

L’intervento può comprendere, tra l’altro, la sostituzione dei cuscinetti, la rigenerazione del freno, l’assistenza dell’encoder, la riparazione dei collegamenti, la rimozione delle contaminazioni, il ripristino delle guarnizioni e la riparazione dell’avvolgimento. La procedura definitiva dipende dai risultati della diagnostica.

Quando conviene riparare lo SGMRS-30A2A-YR11?

La riparazione è particolarmente giustificata quando il motore è adattato meccanicamente ed elettricamente a uno specifico robot o a una determinata macchina e l’acquisto di un’unità identica comporta un lungo tempo di consegna. Ciò riguarda soprattutto i sistemi Yaskawa Sigma III meno recenti, per i quali la rapida disponibilità di componenti nuovi può essere limitata.

La rigenerazione del servomotore può essere una soluzione vantaggiosa quando:

• i cuscinetti, il freno o l’encoder sono danneggiati,
• l’alloggiamento, l’albero e i principali componenti strutturali possono essere riutilizzati,
• il motore è una versione speciale destinata a uno specifico robot,
• l’acquisto di una nuova unità comporterebbe un lungo fermo,
• la sostituzione con un modello diverso richiederebbe modifiche meccaniche o software,
• è necessario mantenere la compatibilità con il servoamplificatore e il controllore.

La convenienza economica non dipende esclusivamente dal prezzo del motore. Occorre considerare anche il costo del fermo, il lavoro dei tecnici dell’automazione, il riavviamento dell’asse, le eventuali modifiche e il rischio di incompatibilità del ricambio.

Quando è preferibile acquistare un motore o un ricambio?

È opportuno considerare l’acquisto di un ricambio quando i danni sono estesi, i principali elementi strutturali non possono essere rigenerati oppure lo stabilimento necessita di un motore aggiuntivo per il magazzino della manutenzione. Un’unità di riserva funzionante può inoltre proteggere la produzione durante la riparazione dell’azionamento principale.

Nella scelta di un servomotore non bisogna considerare esclusivamente la potenza e la tensione. Occorre confrontare:

• la sigla completa del modello e la variante di esecuzione,
• il tipo di encoder e la compatibilità del sistema di retroazione,
• la presenza e i parametri del freno,
• le dimensioni della flangia, dell’albero e del fissaggio,
• i connettori e la disposizione dei collegamenti,
• la compatibilità con il servoamplificatore e il controllore del robot,
• i parametri di corrente, la velocità e le caratteristiche meccaniche.

L’utilizzo di un motore apparentemente simile senza verificarne la piena compatibilità può causare errori dell’encoder, controllo non corretto, problemi di montaggio o l’impossibilità di avviare l’asse.

Non sai se riparare il motore o acquistare un ricambio? Invia la sigla completa del dispositivo. Su questa base è possibile confrontare le opzioni di riparazione, rigenerazione e scelta di un ricambio adeguato.

Perché l’assistenza rapida del motore del robot riduce i costi di fermo?

Il guasto di un servomotore su un solo asse può arrestare l’intero robot, la cella produttiva o la linea tecnologica. Il costo del fermo non comprende soltanto la produzione persa. A esso si aggiungono i ritardi nelle consegne, la necessità di riorganizzare il lavoro, gli interventi dei tecnici dell’automazione, il lavoro dell’assistenza e il rischio di non rispettare il piano produttivo.

Nel caso degli azionamenti critici, è importante trasmettere rapidamente informazioni complete. Il numero del modello, il codice di errore, la descrizione del comportamento dell’asse e le foto del dispositivo facilitano la preparazione dell’intervento ancora prima della consegna del motore

I reparti manutenzione dovrebbero inoltre considerare lo stoccaggio di unità di riserva per gli assi più critici. Un servomotore riparato o rigenerato può fungere da protezione in caso di un ulteriore guasto.

Ogni ora di fermo genera costi. Indica nella richiesta che il dispositivo ha arrestato la produzione e necessita di una valutazione prioritaria della possibilità di riparazione.

Come preparare il servomotore Yaskawa per la spedizione?

Prima dello smontaggio è consigliabile salvare i codici di errore e scattare fotografie del collegamento dei cavi. Se è sicuro e conforme alle procedure dello stabilimento, occorre inoltre contrassegnare i cavi di potenza, dell’encoder e del freno.

È consigliabile allegare alla spedizione:

• i dati dell’azienda e della persona di contatto,
• la sigla completa della macchina o del robot,
• la descrizione dei sintomi e delle condizioni in cui si è verificato il guasto,
• i codici di allarme del controllore o del servoamplificatore,
• le informazioni sulle riparazioni precedenti,
• il termine di realizzazione richiesto,
• i dati relativi al funzionamento dell’asse prima del guasto.

L’albero, i connettori e gli elementi sporgenti devono essere protetti dagli urti. Il motore deve essere immobilizzato nell’imballaggio, poiché il suo peso potrebbe danneggiare l’encoder, l’albero o l’alloggiamento durante il trasporto.

Riparazione, diagnostica, vendita e acquisto di dispositivi Yaskawa

L’assistenza di uno stabilimento industriale non termina sempre con una singola riparazione. A seconda delle esigenze, è possibile abbinare la diagnostica alla rigenerazione del dispositivo, alla scelta di un ricambio, alla ricerca di un azionamento di riserva o alla valutazione di altri componenti del sistema di controllo.

I servizi correlati possono comprendere:

• la riparazione e la rigenerazione dei servomotori Yaskawa,
• l’assistenza dei motori per robot industriali,
• la diagnostica di encoder e freni,
• la riparazione di servoamplificatori ed elettronica di controllo,
• l’assistenza di inverter, controllori PLC, pannelli HMI e moduli I/O,
• la scelta e la vendita di ricambi,
• l’ammodernamento di sistemi di azionamento meno recenti,
• l’acquisto di dispositivi di automazione danneggiati, usati o non più necessari.

Nel caso del modello Yaskawa SGMRS-30A2A-YR11, una diagnostica rapida e correttamente eseguita consente di valutare se sia sufficiente sostituire i cuscinetti, riparare il freno o intervenire sull’encoder, oppure se sia necessaria una rigenerazione più approfondita. La consegna tempestiva del motore all’assistenza limita il rischio di danni secondari all’avvolgimento e ad altri componenti costosi.

Hai bisogno di riparare un servomotore Yaskawa? Invia la sigla completa del dispositivo, una foto della targhetta identificativa, i codici di errore e una descrizione dei sintomi. Queste informazioni facilitano la definizione degli interventi successivi: diagnostica, riparazione, rigenerazione, scelta di un ricambio o acquisto del dispositivo danneggiato. —> Richiedi una riparazione
