Riparazione inverter B&R AUTOMATION 8BVI0880HCS0.001-1

Riparazione inverter B&R AUTOMATION 8BVI0880HCS0.001-1 riguarda un modulo di potenza della famiglia ACOPOSmulti 8BVI, che lavora nei sistemi servoazionati multiasse delle macchine di produzione.
In RGB Elektronika eseguiamo diagnostica, assistenza e rigenerazione degli inverter B&R utilizzati in applicazioni ad alta dinamica, dove il guasto di un solo asse può fermare l’intera linea tecnologica.

Il modello 8BVI0880HCS0.001-1 non è un piccolo inverter tipico per semplici applicazioni di ventilazione. È un modulo inverter industriale ACOPOSmulti che lavora con il bus DC, il sistema di alimentazione, il controllo degli assi, i moduli di espansione e il sistema di comunicazione della macchina. Per questo motivo, un’assistenza efficace dell’inverter B&R AUTOMATION deve comprendere non solo la sostituzione del componente danneggiato, ma anche l’analisi della causa del guasto.

Nella pratica della manutenzione industriale, un inverter B&R danneggiato può causare l’arresto dell’azionamento, errori di sovracorrente, assenza di prontezza dell’asse, funzionamento instabile del servomotore, problemi con il freno di stazionamento, aumento dell’assorbimento dell’alimentazione 24 VDC oppure spegnimento ciclico del modulo dopo il riscaldamento. Una diagnostica rapida dell’inverter B&R ACOPOSmulti consente di ridurre il rischio di un lungo fermo macchina e di decidere se la soluzione migliore sia la riparazione, la rigenerazione, la sostituzione del modulo o l’acquisto di un ricambio.

Chiama: +48 717 500 983

Assistenza inverter B&R AUTOMATION 8BVI0880HCS0.001-1 nei sistemi ACOPOSmulti

Dove lavora il modulo inverter B&R ACOPOSmulti 8BVI0880?

B&R AUTOMATION 8BVI0880HCS0.001-1 appartiene alla famiglia dei moduli inverter ACOPOSmulti 8BVI. Questi dispositivi sono utilizzati nei sistemi servoazionati multiasse, in cui più assi di azionamento lavorano in modo sincrono e devono reagire con elevata dinamica. Il modulo alimenta un asse di azionamento, ma il suo guasto può influire sul funzionamento dell’intera macchina.

Gli inverter e i servoazionamenti ACOPOSmulti si trovano, tra l’altro, in macchine per imballaggio, linee di lavorazione, macchine tessili, macchine da stampa, macchine per materie plastiche, sistemi di trasporto interno
e sistemi automatizzati di posizionamento. In queste applicazioni contano la ripetibilità del movimento, il controllo della coppia, la stabilità del posizionamento e la rapida risposta dell’asse ai comandi di controllo.

Il guasto del modulo B&R 8BVI0880HCS0.001-1 di solito non è un problema esclusivamente elettrico. Spesso è collegato al carico meccanico dell’asse, allo stato del motore, alla qualità del cavo motore, all’isolamento degli avvolgimenti, al raffreddamento del modulo, ai parametri dell’applicazione e alla cronologia degli errori nel controllo. Per questo motivo, l’assistenza dei moduli ACOPOSmulti richiede un approccio di sistema.

Parametri tecnici principali del 8BVI0880HCS0.001-1

La famiglia 8BVI0880 lavora come modulo monoasse ad alta potenza. Per questa classe di dispositivi sono importanti
i parametri del circuito DC, dello stadio di uscita motore, della frequenza di commutazione, del metodo di raffreddamento
e della lunghezza ammessa del cavo motore.

• Famiglia del dispositivo: B&R ACOPOSmulti 8BVI.
• Tipo di modulo: modulo inverter monoasse per sistemi servoazionati.
• Bus DC: funzionamento nell’architettura ACOPOSmulti con circuito intermedio DC.
• Tensione nominale del bus DC: 750 VDC.
• Corrente continua dell’uscita motore: 88 Aeff per la famiglia 8BVI0880.
• Potenza continua sull’uscita motore: 64 kW.
• Corrente di picco: 176 Aeff.
• Frequenza nominale di commutazione: 5 kHz.
• Frequenze di commutazione possibili: 5, 10 e 20 kHz.

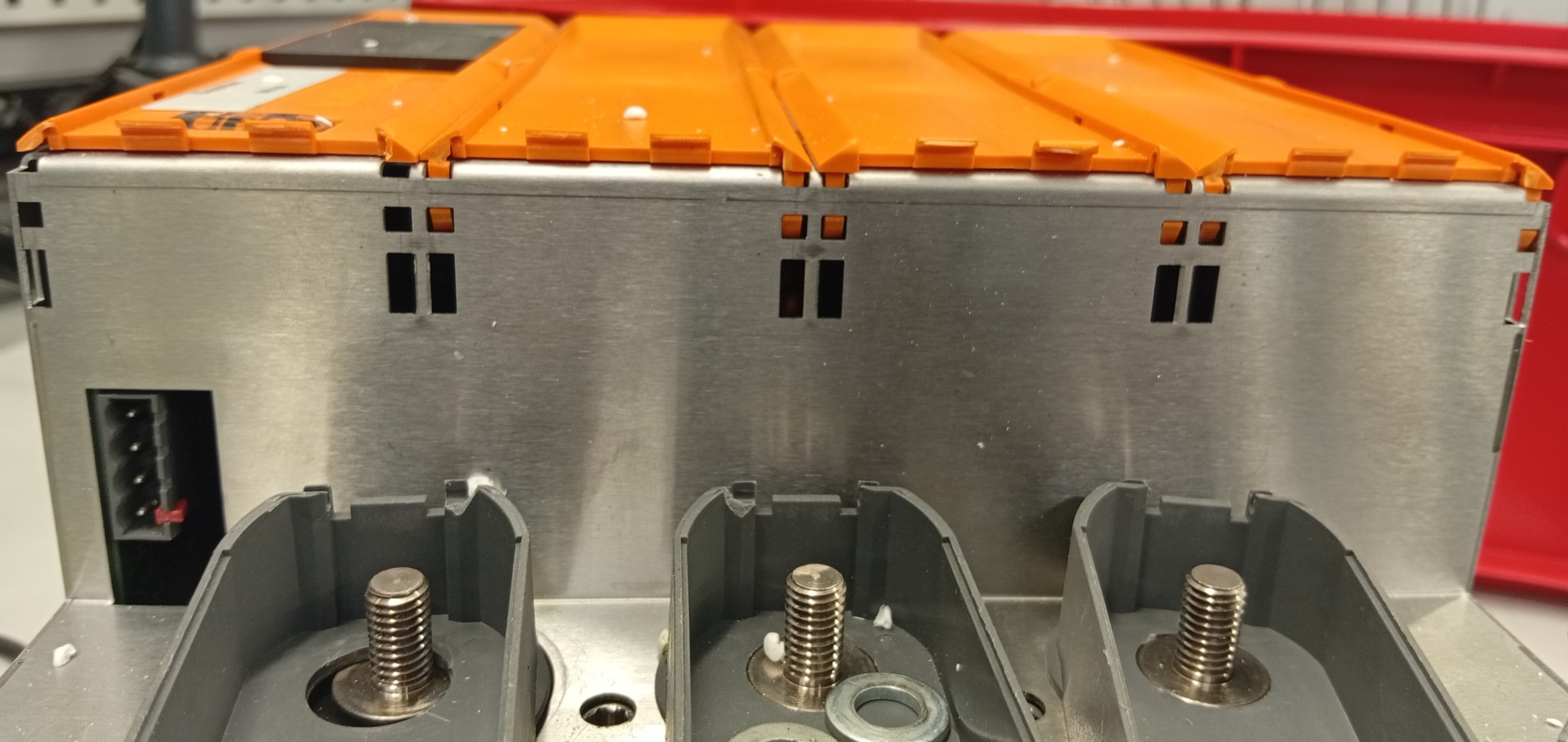

• Collegamento motore: morsetti U, V, W e PE su collegamenti a vite M8.
• Lunghezza massima del cavo motore: 25 m per le frequenze 5, 10 e 20 kHz.

Questi parametri mostrano che la riparazione del modulo inverter B&R richiede il controllo degli elementi ad alta corrente e alta tensione. In un modulo di questa classe, il danneggiamento non deve necessariamente limitarsi
a un solo transistor IGBT. Gli effetti del guasto possono interessare driver di gate, alimentazione ausiliaria, misura della corrente, sensori di temperatura, circuiti enable e connessioni backplane.

Anche l’analisi termica è importante. La corrente continua del modulo dipende dalla frequenza di commutazione, dal metodo di montaggio, dal raffreddamento e dalla temperatura di lavoro. Se il modulo ha lavorato con dissipazione del calore peggiorata, sistema di raffreddamento sporco, montaggio errato della cold plate o carico dell’asse troppo elevato, la sola sostituzione dell’elemento di potenza non risolverà il problema in modo permanente.

Sintomi di guasto dell’inverter B&R nella macchina di produzione

Un inverter B&R danneggiato può dare sintomi visibili subito dopo l’inserimento dell’alimentazione oppure solo
dopo alcuni cicli di lavoro della macchina. I reparti di manutenzione segnalano spesso il problema come errore dell’asse,
assenza di prontezza dell’azionamento, intervento delle protezioni, arresto del movimento sotto carico oppure assenza di reazione del motore nonostante segnali di controllo corretti.

I sintomi tipici che dovrebbero portare alla diagnostica dell’inverter B&R ACOPOSmulti sono:

• assenza di prontezza del modulo dopo l’applicazione dell’alimentazione,
• errore di sovracorrente durante l’avvio dell’asse,
• arresto della macchina dopo il riscaldamento del sistema,
• messaggi di errore collegati al power stage,
• assenza di flusso di potenza sulla connessione X5,
• funzionamento instabile del servomotore,
• problema con il freno di stazionamento,
• aumento dell’assorbimento dell’alimentazione 24 VDC,
• spegnimento del modulo sotto carico,
• bruciatura dei fusibili o intervento delle protezioni upstream,
• tracce di surriscaldamento, odore di bruciato o danni alle connessioni ad alta corrente.

In questi casi non conviene limitare la diagnostica al reset dell’errore e al riavvio della macchina. Se nel modulo è presente un danno allo stadio di potenza, all’isolamento, ai driver IGBT o all’alimentazione ausiliaria, ulteriori tentativi di avvio possono aggravare il guasto e aumentare il costo della riparazione.

Errori 6045, 6052 e 6053 nel modulo ACOPOSmulti

Nel caso dei moduli ACOPOSmulti 8BVI, gli errori collegati allo stadio di potenza sono particolarmente importanti.
Nel materiale tecnico relativo al 8BVI0880HCS0.001-1 sono indicati, tra gli altri, i messaggi:

• 6045 Power stage: X5 connection: No power flow,
• 6052 Power stage: High-side: Overcurrent,
• 6053 Power stage: Low-side: Overcurrent.

L’errore 6045 può indicare un problema con il flusso di potenza sulla connessione X5, condizioni di lavoro errate dello stadio di potenza, un problema nel circuito motore oppure un danno all’interno del modulo. Gli errori 6052 e 6053 riguardano la corrente sul lato high-side o low-side. Nella pratica di assistenza richiedono il controllo dei rami IGBT, dei driver di gate, della misura della corrente, del circuito intermedio DC e dell’isolamento del motore e del cavo.

Non ogni errore di sovracorrente significa immediatamente un transistor IGBT danneggiato. La causa può essere un cortocircuito tra fasi, una perforazione dell’isolamento del motore, un cavo danneggiato, un comando errato dei gate, un sovraccarico meccanico dell’asse, un guasto del freno o un disturbo nell’alimentazione ausiliaria. Per questo motivo, la riparazione degli inverter industriali B&R dovrebbe iniziare dalle misurazioni, non dalla sostituzione casuale dei componenti.

Perché il sovraccarico termico può danneggiare lo stadio di potenza?

Il modulo 8BVI0880HCS0.001-1 lavora con correnti elevate e alta energia nel circuito intermedio DC.
Con tali parametri, il sistema di raffreddamento influisce direttamente sulla durata dei semiconduttori di potenza, dei driver IGBT, dei condensatori e delle connessioni ad alta corrente. Se il modulo lavora a temperatura elevata, aumenta il rischio di degradazione dei componenti e di errori che compaiono solo sotto carico.

Nelle applicazioni con raffreddamento cold plate o montaggio passante, bisogna verificare se il modulo
ha un corretto contatto termico con la superficie di montaggio, se il sistema di raffreddamento asporta calore,
se non sono presenti sporco, giochi di montaggio, pressione non corretta o condizioni di flusso errate.
Questo è particolarmente importante quando il guasto si ripete dopo la sostituzione del modulo con un altro esemplare.

In assistenza analizziamo non solo gli effetti del guasto, ma anche le condizioni che potrebbero averlo causato. Il controllo della temperatura, del carico dell’asse, dei cavi motore, del freno, del motore e dei parametri dell’applicazione consente di ridurre il rischio di un nuovo danneggiamento del modulo dopo la riparazione.

Diagnostica dell’inverter B&R ACOPOSmulti e decisione: riparazione, rigenerazione
o sostituzione

Come si svolge la riparazione del modulo inverter B&R?

La riparazione B&R AUTOMATION 8BVI0880HCS0.001-1 dovrebbe seguire un processo ordinato. Nella prima fase il servizio verifica lo stato iniziale del modulo, le tracce di danni, la cronologia dei sintomi, gli errori segnalati nella macchina e le condizioni di lavoro del dispositivo. Più informazioni arrivano dalla manutenzione, più è facile distinguere un guasto del modulo da un problema nel motore, nel cavo o nella meccanica dell’asse.

La diagnostica dell’inverter B&R ACOPOSmulti comprende soprattutto:

• controllo dello stadio di potenza IGBT,
• misura dei cortocircuiti nei rami di potenza,
• verifica dei driver di gate,
• controllo dei condensatori del circuito intermedio DC,
• controllo del sistema di misura della corrente,
• controllo dell’alimentazione ausiliaria 24 VDC,
• verifica dei circuiti enable,
• controllo dei sensori di temperatura,
• controllo delle connessioni backplane,
• verifica delle interfacce e dei moduli di espansione,
• controllo del circuito del freno di stazionamento,
• test di comunicazione del modulo nel sistema ACOPOSmulti.

Dopo aver localizzato i danni, il servizio può eseguire la sostituzione degli elementi di potenza, la riparazione della sezione di comando dei gate, la rigenerazione delle connessioni ad alta corrente, la sostituzione degli elementi dell’alimentazione ausiliaria, il controllo dei condensatori, la pulizia, il controllo termico e i test funzionali. Nel caso di dispositivi che lavorano
in applicazioni critiche sono indispensabili test sotto carico, non solo una misura statica al banco.

Dopo la riparazione del modulo B&R 8BVI0880HCS0.001-1 bisogna verificare la stabilità di lavoro dell’asse, la reazione all’enable, il comportamento sotto carico, la temperatura, la comunicazione, la gestione del freno di stazionamento e la reazione
agli stati di errore. Solo un simile ambito di test offre una base reale per il rimontaggio dell’inverter
nella macchina.

Quando ha senso riparare un inverter B&R?

La riparazione dell’inverter B&R AUTOMATION 8BVI0880HCS0.001-1 ha senso soprattutto quando il modulo fa parte di una macchina funzionante e la sostituzione con un nuovo esemplare significa tempi lunghi di attesa, costi elevati o rischio di problemi di compatibilità. In molti stabilimenti produttivi i moduli ACOPOSmulti lavorano in linee che devono mantenere la continuità della produzione, perciò il tempo di reazione è importante quanto il prezzo del ricambio stesso.

L’assistenza dell’inverter B&R AUTOMATION vale la pena di essere considerata quando:

• il modulo ha lo stadio di potenza danneggiato, ma le schede di controllo possono essere ripristinate al funzionamento,
• si verificano gli errori 6045, 6052 o 6053,
• il dispositivo segnala un errore solo dopo il riscaldamento,
• il modulo è difficilmente disponibile come ricambio nuovo,
• lo stabilimento vuole mantenere la compatibilità con la configurazione esistente della macchina,
• la sostituzione con un’altra variante richiederebbe una configurazione aggiuntiva,
• il tempo di attesa per un nuovo modulo aumenta il costo del fermo macchina.

La riparazione è anche una buona soluzione quando il reparto manutenzione vuole mettere in sicurezza un modulo di scorta
dopo la rigenerazione. Un componente di questo tipo può ridurre un futuro fermo, perché in caso di un nuovo guasto non bisogna iniziare da capo il processo di acquisto.

Quando vale la pena acquistare un ricambio o un modulo rigenerato?

L’acquisto di un ricambio può essere una soluzione migliore quando il modulo è danneggiato in più sezioni contemporaneamente, presenta danni meccanici estesi, bruciature del laminato, gravi danni alle piste ad alta corrente oppure quando il tempo di riparazione non rientra nella finestra di manutenzione dello stabilimento. In questi casi la manutenzione ha spesso bisogno di una decisione rapida: riparazione del modulo attuale, acquisto di un dispositivo usato, acquisto di un modulo rigenerato oppure esecuzione parallela di entrambe le azioni.

Nella pratica industriale, un modello misto si rivela spesso una buona soluzione. Lo stabilimento acquista un modulo funzionante
per una sostituzione rapida, mentre il B&R 8BVI0880HCS0.001-1 danneggiato viene inviato in assistenza come elemento di scorta
dopo la rigenerazione. In questo modo la produzione può ripartire più rapidamente e l’azienda recupera una parte del valore del dispositivo danneggiato.

Nella scelta del ricambio bisogna prestare attenzione al numero di catalogo completo, alla versione di esecuzione,
al tipo di raffreddamento, alla compatibilità con il bus ACOPOSmulti, alla configurazione del sistema, ai moduli di espansione, al software e ai parametri dell’applicazione. La sostituzione con una variante apparentemente simile senza verifica della compatibilità può causare errori di avviamento o problemi dell’asse.

Acquisto, modernizzazione e assistenza dei moduli ACOPOSmulti per la manutenzione

Nel caso di sistemi di azionamento B&R più datati, il reparto manutenzione deve spesso unire più obiettivi: eliminare il guasto attuale, limitare il costo del fermo, mettere in sicurezza i ricambi e pianificare l’ulteriore esercizio della macchina. Per questo motivo, la sola riparazione dell’inverter non sempre esaurisce l’argomento.

RGB Elektronika supporta gli stabilimenti industriali in aree come riparazione, assistenza, rigenerazione, diagnostica, acquisto di dispositivi danneggiati, vendita di ricambi e modernizzazione di elementi selezionati dell’automazione. Questo riguarda non solo inverter e servoazionamenti, ma anche controllori PLC, pannelli HMI, alimentatori, encoder, moduli I/O, softstarter, convertitori, sistemi di potenza ed elettronica di controllo.

Se il modulo B&R ACOPOSmulti lavora in una macchina critica, vale la pena considerare anche il controllo degli elementi collegati. Un cavo motore danneggiato, un freno usurato, un problema di isolamento del motore, un raffreddamento errato o condizioni di lavoro non corrette possono danneggiare nuovamente l’inverter riparato. Una diagnostica eseguita correttamente dovrebbe quindi rispondere alla domanda su cosa si è guastato e perché si è verificato il guasto.
