Riparazione di un ventilatore per unità di trattamento aria

La riparazione di ventilatori per unità di trattamento aria è necessaria quando il ventilatore perde efficienza, funziona rumorosamente, entra in vibrazione, si surriscalda, non risponde all’alimentazione o genera allarmi nel sistema HVAC. In pratica, un guasto del ventilatore di un’unità di trattamento aria non è soltanto un problema meccanico. Può portare a una riduzione del flusso d’aria, al sovraccarico degli altri ventilatori, all’aumento del consumo energetico, al peggioramento delle condizioni di lavoro e a un fermo non pianificato dell’impianto.

Il ventilatore in un’unità di trattamento aria lavora spesso per molte ore al giorno, in condizioni variabili di carico, temperatura, polverosità e umidità. Per questo un tipico guasto di un ventilatore industriale può riguardare sia le parti meccaniche sia l’azionamento, i cuscinetti, la girante, le pale, il motore, l’inverter, l’elettronica di controllo o il sistema di automazione.

Se l’unità di trattamento aria ha una portata d’aria troppo bassa, il ventilatore è rumoroso, compaiono vibrazioni oppure il motore non si avvia, vale la pena richiedere una diagnostica prima di acquistare un nuovo gruppo. In molti casi sono possibili la riparazione, la rigenerazione del ventilatore, la revisione del gruppo di azionamento, la sostituzione dei cuscinetti, l’equilibratura dinamica della girante o la modernizzazione del controllo senza dover sostituire l’intera unità.

Chiama: +48 717 500 983

Perché un guasto del ventilatore nell’unità di trattamento aria influisce sull’intero sistema HVAC?

Il ventilatore nell’unità di trattamento aria e la portata d’aria progettata

I ventilatori sono tra gli elementi più importanti di ogni unità di trattamento aria. Sono responsabili del mantenimento del flusso d’aria richiesto nell’impianto di mandata, di estrazione o di mandata-estrazione. Se il ventilatore non raggiunge i parametri impostati, l’intero sistema HVAC inizia a funzionare al di fuori delle ipotesi di progetto.

Un calo delle prestazioni del ventilatore può significare un ricambio d’aria insufficiente, pressione non corretta nei canali, filtrazione peggiore, problemi di smaltimento del calore, aumento dell’umidità o alterazione delle condizioni tecnologiche. Negli stabilimenti industriali, le conseguenze possono riguardare non solo il comfort, ma anche la qualità del processo, la sicurezza dei lavoratori e la stabilità operativa delle macchine.

La causa del problema non è sempre l’automazione stessa. Se i filtri sono puliti, le serrande funzionano correttamente e le impostazioni dell’unità non sono state modificate, la fonte del calo di prestazioni può essere una girante danneggiata, cuscinetti usurati, un guasto del motore, un problema con l’inverter oppure un funzionamento non corretto del sistema di controllo.

Cosa succede in un sistema multiventilatore dopo l’arresto di un ventilatore?

Nelle moderne unità di trattamento aria vengono sempre più spesso utilizzati sistemi multiventilatore. Questa soluzione consente di regolare fluidamente la portata, aumentare la ridondanza e adattare il funzionamento dell’impianto alla domanda attuale. Il problema compare quando uno dei ventilatori si arresta o inizia a funzionare con prestazioni limitate.

Se un ventilatore del sistema smette di funzionare, le unità rimanenti devono compensare il flusso d’aria mancante. In pratica, ciò significa aumento della velocità di rotazione, maggiore carico meccanico, maggiore consumo energetico e usura più rapida dei componenti ancora funzionanti. Mantenere l’unità di trattamento aria in questa modalità può portare a guasti a cascata dei ventilatori successivi.

Per la manutenzione è quindi importante stabilire rapidamente se il problema riguarda il ventilatore stesso, il motore, i cuscinetti, la girante, l’inverter, l’alimentazione o il controllo. Più rapidamente viene eseguita la diagnostica, maggiori sono le possibilità di riparare il ventilatore industriale senza un lungo fermo dell’impianto.

Effetti del guasto del ventilatore su produzione, costi energetici e manutenzione

Un guasto del ventilatore dell’unità di trattamento aria può generare costi molto superiori alla riparazione stessa. Un flusso d’aria troppo basso può imporre la limitazione della produzione, l’arresto di una parte del processo, il peggioramento delle condizioni nei locali tecnici oppure il superamento dei parametri ambientali richiesti per macchine, persone o prodotti.

In molti stabilimenti la ventilazione serve capannoni produttivi, magazzini, cabine di verniciatura, laboratori, sale server, aree con elettronica, locali di automazione, quadri elettrici o zone con elevata polverosità. Un ventilatore non funzionante può influire su temperatura, umidità, pulizia dell’aria e sicurezza sul lavoro.

Il reparto acquisti vede invece un altro problema: la disponibilità dei ricambi. Un nuovo ventilatore, motore EC, girante, inverter o modulo di controllo non è sempre disponibile immediatamente. Per questo vale la pena considerare la riparazione, la rigenerazione, la revisione del ventilatore industriale oppure l’acquisto di un ricambio verificato, soprattutto quando il tempo di consegna di un nuovo gruppo è troppo lungo.

Come riconoscere un guasto del ventilatore e quando affidare la riparazione di ventilatori industriali?

Sintomi più comuni di danneggiamento di un ventilatore industriale

Un guasto del ventilatore raramente si manifesta senza segnali precedenti. Molto spesso il dispositivo inizia a fare rumore, perde efficienza, genera vibrazioni, si surriscalda oppure richiede interventi di service sempre più frequenti. Ignorare questi sintomi può portare al danneggiamento della girante, dell’albero, della carcassa, del motore o degli altri ventilatori nell’unità.

Tra i sintomi più frequenti che indicano la necessità di service per ventilatori industriali rientrano:

• calo delle prestazioni dell’unità di trattamento aria nonostante impostazioni invariate,
• flusso d’aria troppo basso nei canali di mandata o di estrazione,
• funzionamento rumoroso del ventilatore, ronzio, attrito o suoni a bassa frequenza,
• vibrazioni elevate trasmesse alla carcassa dell’unità, alla struttura o ai canali,
• funzionamento irregolare della girante o eccentricità visibile,
• surriscaldamento del motore, dei cuscinetti o del supporto cuscinetto,
• mancata reazione del ventilatore all’alimentazione o al segnale di comando,
• intervento delle protezioni, allarmi di sovraccarico o messaggi di errore,
• maggiore consumo energetico da parte dell’unità,
• odore percepibile di isolamento surriscaldato o bruciato,
• guasti ricorrenti poco dopo il reset dell’allarme.

La comparsa di uno di questi sintomi non significa automaticamente la necessità di sostituire l’intero ventilatore. Spesso sono sufficienti la sostituzione dei cuscinetti, la rigenerazione della girante, la riparazione del motore, l’equilibratura dinamica, la riparazione dell’elettronica di controllo oppure la rimozione del problema nel sistema di automazione.

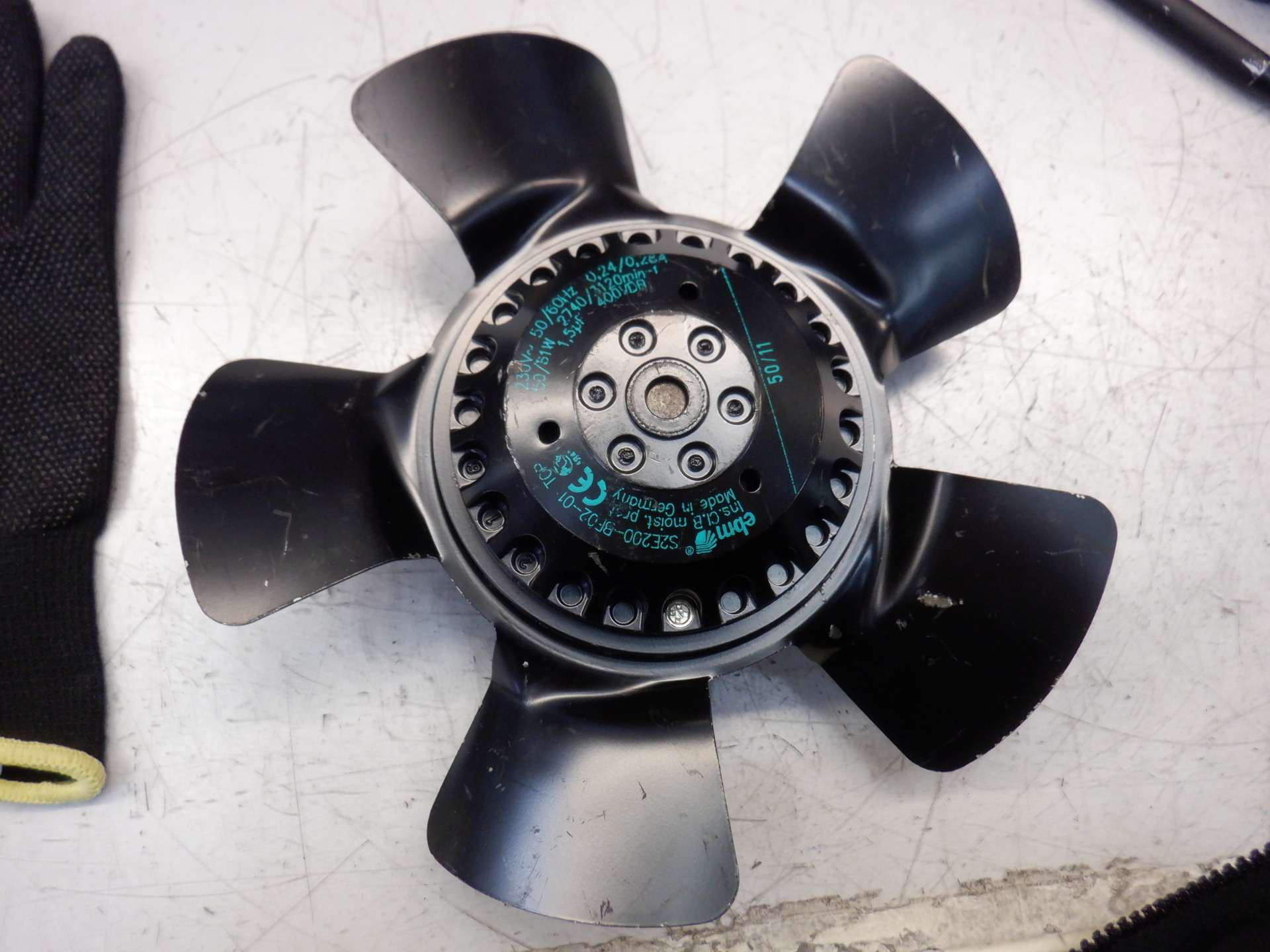

Pala della girante danneggiata, squilibrio e vibrazioni del ventilatore

Uno dei problemi meccanici più gravi è il danneggiamento di una pala della girante. Può derivare da fatica del materiale, corrosione, sporco, contatto con un corpo estraneo oppure funzionamento prolungato in condizioni sfavorevoli. Anche una piccola perdita di materiale su una sola pala altera l’aerodinamica e provoca un’asimmetria di massa dell’intera girante.

Il risultato è lo squilibrio del ventilatore, che genera vibrazioni meccaniche. A determinate velocità di rotazione, le vibrazioni possono entrare nel campo di risonanza e generare caratteristici suoni a bassa frequenza. È un segnale da non ignorare, perché il funzionamento prolungato può portare alla rottura dell’albero, al danneggiamento della carcassa, alla distruzione dei cuscinetti o al cedimento dei fissaggi.

In una situazione simile, una riparazione professionale del ventilatore per unità di trattamento aria non dovrebbe limitarsi alla sola sostituzione dell’elemento danneggiato. Dopo la riparazione o la rigenerazione della girante è necessario verificare la geometria ed eseguire l’equilibratura dinamica. In molti casi i risultati migliori si ottengono con l’equilibratura sui cuscinetti propri, utilizzando analizzatori di vibrazioni, perché permette di valutare il comportamento del ventilatore in condizioni simili al funzionamento reale.

Cuscinetti del ventilatore danneggiati: rumore, temperatura e giochi

Il danneggiamento dei cuscinetti del ventilatore è una delle cause più comuni di rumore, surriscaldamento e aumento delle vibrazioni. Il problema può derivare da mancanza di lubrificazione, invecchiamento del lubrificante, contaminazione da polvere, montaggio non corretto, sovraccarico, squilibrio della girante o funzionamento a temperatura troppo elevata.

Nella fase iniziale dell’usura dei cuscinetti aumentano le resistenze al rotolamento e il supporto cuscinetto inizia a generare più calore. Con il tempo compaiono giochi radiali e assiali, peggiora la stabilità dell’albero e il ventilatore inizia a funzionare in modo sempre più rumoroso. Le vibrazioni possono trasmettersi alla carcassa dell’unità, ai canali di ventilazione e alla struttura di supporto.

Il pericolo è che un cuscinetto danneggiato possa causare il guasto del motore. L’aumento di temperatura nel supporto cuscinetto può trasmettersi all’albero e allo statore e, nei casi estremi, portare alla distruzione termica dell’isolamento degli avvolgimenti, a cortocircuiti tra spire e alla bruciatura dell’azionamento.

Una riparazione corretta richiede lo smontaggio preciso degli elementi usurati, il controllo dell’albero, delle sedi e degli accoppiamenti, nonché la scelta di nuovi cuscinetti conformi ai requisiti dell’applicazione. Il montaggio di un ricambio casuale può ridurre la durata del ventilatore e causare un rapido ritorno del guasto.

Guasto del motore del ventilatore: mancato avvio, sovraccarico e avvolgimenti bruciati

Il guasto del motore del ventilatore si manifesta più spesso con mancata reazione all’alimentazione, mancata reazione al segnale di comando, intervento delle protezioni, sovraccarico, surriscaldamento o odore di isolamento bruciato. Il problema può riguardare un classico motore asincrono, un moderno motore EC, l’alimentazione, l’inverter, l’elettronica di controllo o il sistema di protezione.

Nel caso dei motori asincroni, il service verifica, tra le altre cose, la resistenza di isolamento degli avvolgimenti, la continuità delle fasi, lo stato dei collegamenti, dei morsetti, dei cavi, delle protezioni e le condizioni meccaniche di lavoro. Se si è verificata la degradazione degli avvolgimenti, può essere possibile il riavvolgimento dello statore oppure la sostituzione del motore.

Nei motori EC la diagnostica comprende anche l’elettronica di controllo. Possono danneggiarsi elementi di alimentazione, circuiti di potenza, moduli di controllo, ingressi di segnale o la comunicazione con l’automazione dell’unità. A seconda dell’entità del guasto, possono essere possibili la riparazione dell’elettronica, la sostituzione del modulo di controllo oppure la sostituzione dell’intero gruppo di azionamento.

Problemi con automazione, inverter, controllore PLC e segnali di comando

Non ogni guasto del ventilatore deriva da un danno meccanico. Nelle moderne unità di trattamento aria il ventilatore collabora con automazione, inverter, controllore PLC, pannello HMI, moduli I/O, sensori di pressione, sensori di flusso e sistemi di protezione. Un problema in una di queste aree può sembrare un guasto del ventilatore.

Se il ventilatore non reagisce alla modifica della portata impostata, funziona solo a una velocità oppure non si avvia nonostante il motore sia efficiente, la causa può essere il segnale di comando, i parametri dell’inverter, un ingresso analogico danneggiato, un cavo interrotto, un errore di comunicazione oppure l’alimentatore ausiliario.

Per questo la diagnostica dovrebbe comprendere sia la meccanica sia il sistema di controllo. In caso contrario, è facile sostituire un ventilatore funzionante mentre la vera causa del guasto si trova nell’inverter, nell’elettronica di controllo o nell’automazione dell’unità.

Diagnostica del ventilatore per unità di trattamento aria: cosa controlla il service?

La diagnostica professionale di un ventilatore per unità di trattamento aria dovrebbe indicare non solo l’elemento danneggiato, ma anche la causa del guasto. La sola sostituzione di cuscinetti, motore o girante senza individuare l’origine del problema può portare al ritorno del difetto dopo poco tempo.

Il service di ventilatori industriali di solito comprende:

1. verifica del modello del ventilatore, della potenza del motore e delle condizioni di lavoro nell’unità,
2. controllo dello stato della girante, delle pale, della carcassa, dell’albero e dei fissaggi,
3. verifica dei giochi radiali e assiali,
4. valutazione dello stato dei cuscinetti, della lubrificazione e della temperatura del supporto cuscinetto,
5. diagnostica vibrazionale e analisi in frequenza,
6. controllo dell’equilibratura della girante e valutazione della necessità di equilibratura dinamica,
7. misure elettriche del motore, inclusa resistenza di isolamento e continuità delle fasi,
8. controllo dell’inverter, dell’alimentazione, delle protezioni e dell’elettronica di controllo,
9. verifica dei segnali da PLC, pannello HMI, moduli I/O e automazione dell’unità,
10. test di funzionamento dopo la riparazione e controllo dei parametri di portata e vibrazione.

In pratica è particolarmente importante la diagnostica vibrazionale. Permette di distinguere lo squilibrio della girante dal danneggiamento dei cuscinetti, dai problemi di allineamento, dai giochi meccanici o dalla risonanza della struttura. Grazie a ciò la revisione del ventilatore industriale può essere pianificata con maggiore precisione, senza limitarsi alla sostituzione di parti per tentativi.

Riparazione, rigenerazione, revisione o sostituzione del ventilatore?

La decisione di riparare, rigenerare, revisionare o sostituire un ventilatore dovrebbe dipendere dal tipo di danno, dalla disponibilità dei ricambi, dal valore del dispositivo, dalla criticità dell’impianto e dal costo del fermo. In molti casi la riparazione di ventilatori industriali è conveniente, soprattutto quando il problema riguarda cuscinetti, girante, motore, fissaggi, elettronica di controllo o inverter.

La riparazione del ventilatore ha senso quando il guasto può essere diagnosticato in modo univoco, i ricambi sono disponibili e il ripristino dell’efficienza è più rapido o meno costoso rispetto all’acquisto di un nuovo gruppo. Può comprendere la sostituzione dei cuscinetti, la riparazione del motore, la rigenerazione della girante, la riparazione dell’elettronica, l’equilibratura dinamica oppure la sostituzione degli elementi meccanici danneggiati.

La rigenerazione del ventilatore è una buona soluzione quando il dispositivo funziona, ma mostra segni di usura. Può comprendere pulizia, sostituzione degli elementi soggetti a usura, controllo dei cuscinetti, ripristino dei parametri meccanici, equilibratura e test di funzionamento. La rigenerazione dei ventilatori per unità di trattamento aria consente di ridurre il rischio di guasti improvvisi durante i periodi di lavoro intensivo dell’impianto HVAC.

La revisione di un ventilatore industriale è di solito più ampia rispetto a una riparazione standard. Può comprendere lo smontaggio del gruppo, la rigenerazione o sostituzione della girante, la sostituzione dei cuscinetti, la riparazione del motore, il controllo di albero, carcassa, fissaggi, guarnizioni, azionamento e la rimessa in servizio con misure di vibrazione.

La sostituzione del ventilatore è indicata quando il dispositivo è gravemente danneggiato, non conveniente da riparare, parzialmente non disponibile come ricambi oppure tecnicamente obsoleto. In questo caso è necessario scegliere un ricambio in base a portata, pressione, dimensioni, potenza, modalità di controllo, tipo di motore, livello di rumore, compatibilità con l’automazione e condizioni di installazione nell’unità.

Un errore frequente nei reparti acquisti è scegliere il ventilatore esclusivamente in base alla potenza del motore o alle dimensioni. Nelle applicazioni HVAC sono importanti anche i parametri di portata, la curva di funzionamento, il tipo di motore, i segnali di comando, la compatibilità con l’inverter, il metodo di montaggio e la disponibilità della documentazione.

Manutenzione dei ventilatori industriali come metodo per evitare fermi impianto

La manutenzione dei ventilatori industriali permette di individuare i problemi prima che si verifichi un guasto. Il controllo regolare è particolarmente importante nelle unità che lavorano in modo continuo, in ambiente polveroso, umido, chimicamente aggressivo o dove l’arresto della ventilazione influisce sulla produzione.

L’ambito della manutenzione può comprendere il controllo dello stato dei cuscinetti, della temperatura, delle vibrazioni, dello sporco sulla girante, dei giochi meccanici, dei fissaggi, dei cavi, delle protezioni, dell’inverter, dell’elettronica di controllo e della risposta ai segnali dall’automazione. Vale anche la pena verificare se il ventilatore raggiunge la portata richiesta e se il suo funzionamento non impone un carico eccessivo agli altri dispositivi dell’unità.

Una manutenzione ben pianificata riduce il rischio di arresto improvviso dell’impianto, facilita la pianificazione degli acquisti di ricambi e consente di eseguire la revisione del ventilatore in una finestra di service comoda, invece che in modalità di emergenza.

Scelta dei ricambi, acquisto di dispositivi guasti e modernizzazione dei ventilatori HVAC

Nelle unità di trattamento aria vengono utilizzati ventilatori e gruppi di azionamento di molti produttori, come Ziehl-Abegg, ebm-papst, Rosenberg, Nicotra Gebhardt, Systemair, FläktGroup, Comefri, Siemens, ABB, Schneider Electric, Danfoss, Lenze o SEW-Eurodrive. Nella scelta dei ricambi bisogna considerare non solo il produttore e il modello, ma anche i parametri tecnici e il modo di funzionamento nella specifica applicazione.

Il service può aiutare nella scelta di cuscinetti, motore, girante, inverter, modulo di controllo, alimentatore, ventilatore sostitutivo o gruppo completo. Questo è particolarmente importante quando il componente originale è difficile da reperire, fuori produzione o ha un lungo tempo di consegna.

Nel caso di unità più vecchie vale la pena considerare la modernizzazione dei ventilatori. Può comprendere la sostituzione dei gruppi con soluzioni più efficienti dal punto di vista energetico, il passaggio a motori EC, la modifica del metodo di controllo, l’integrazione con PLC o BMS, l’adattamento degli inverter oppure il miglioramento del monitoraggio di vibrazioni e allarmi.

Alcune aziende utilizzano anche il servizio di acquisto di ventilatori, motori, inverter ed elettronica industriale danneggiati. Questi dispositivi possono essere destinati alla rigenerazione, utilizzati come fonte di ricambi oppure diventare parte della base di magazzino per la manutenzione.

Quando inviare un ventilatore, un motore o un gruppo di azionamento al service?

Vale la pena inviare un ventilatore, motore o gruppo di azionamento al service quando compaiono vibrazioni ricorrenti, rumore, surriscaldamento, calo di prestazioni, mancato avvio, allarmi di sovraccarico, danneggiamento delle pale, giochi dei cuscinetti oppure sospetto di avvolgimenti bruciati. Una diagnostica rapida spesso permette di evitare un guasto più costoso, ad esempio la distruzione dell’albero, della carcassa, dello statore o dei ventilatori successivi nel sistema.

Prima di contattare il service è opportuno preparare i dati di base: produttore e modello del ventilatore, foto della targhetta, tipo di unità, potenza del motore, tensione di alimentazione, sintomi del guasto, tempo di lavoro del dispositivo, foto dei danni, informazioni sugli allarmi e dati relativi al controllo, ad esempio inverter, PLC, pannello HMI o segnale analogico.

Una riparazione professionale dei ventilatori per unità di trattamento aria consente di ripristinare le prestazioni dell’impianto, ridurre i costi energetici e diminuire il rischio di fermo. Per la manutenzione significa un ritorno più rapido del sistema HVAC al funzionamento, mentre per il reparto acquisti significa la possibilità di scegliere tra riparazione, rigenerazione, revisione, ricambio, acquisto del guasto o modernizzazione.

Vuoi ridurre il rischio di fermo dell’unità di trattamento aria? Chiedi informazioni sulla diagnostica periodica, sulla manutenzione dei ventilatori industriali, sulle misure di vibrazione, sulla sostituzione dei cuscinetti e sulla valutazione dello stato dei motori. —> Richiedi la riparazione
