Riparazione dell’inverter SEW MM03D-503 dopo la rottura dei contatti e la contaminazione da olio

La riparazione dell’inverter SEW MM03D-503 dopo il danneggiamento di un contatto e il contatto con olio richiede il controllo non solo del punto di guasto visibile, ma anche della scheda elettronica, dei connettori, delle piazzole di saldatura e dei circuiti adiacenti. Un contatto rotto può interrompere il segnale necessario per il controllo dell’azionamento, mentre l’olio che penetra all’interno del dispositivo può compromettere l’isolamento, il raffreddamento e la stabilità dei collegamenti. Di conseguenza, l’inverter può non avviare il motore, funzionare in modo intermittente oppure arrestare la macchina durante la produzione.

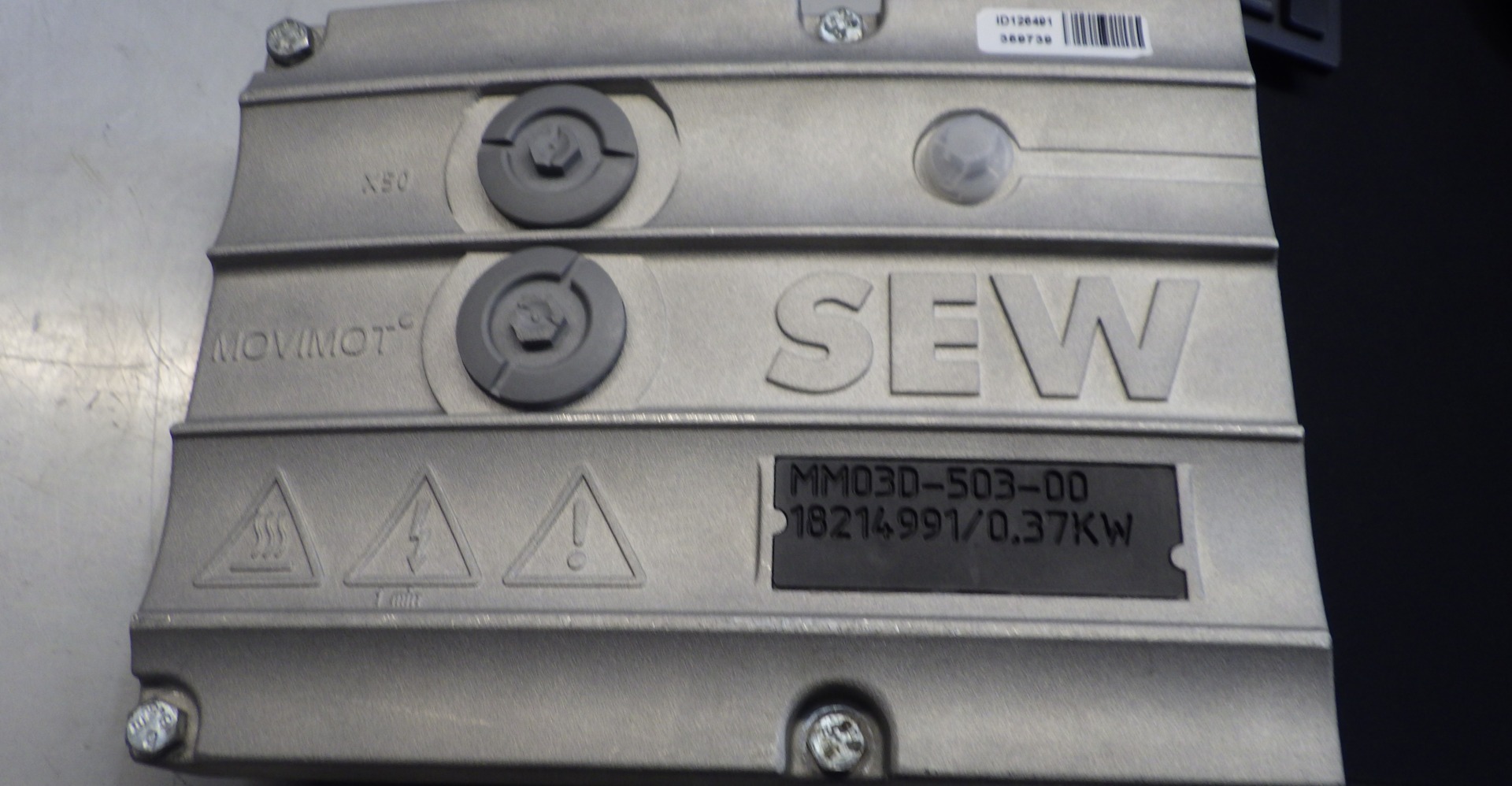

SEW MM03D-503 appartiene alla famiglia di dispositivi MOVIMOT MM..D, utilizzati nei sistemi di azionamento industriali. In queste applicazioni, il corretto funzionamento di un singolo connettore è importante per l’intero processo. Anche un piccolo danno meccanico può causare la perdita del segnale, un errore di controllo o la completa mancanza di risposta dell’azionamento.

La situazione diventa più complessa quando, oltre al contatto rotto, sono visibili tracce di olio sull’involucro o sull’elettronica. In questo caso, il semplice ripristino del collegamento potrebbe non essere sufficiente. Prima di reinstallare l’inverter nella macchina, è necessario stabilire se la contaminazione sia penetrata sotto i componenti, nei connettori oppure nelle aree dei circuiti responsabili del controllo.

L’inverter SEW funziona in modo instabile, non avvia l’azionamento oppure reagisce quando si muovono i cavi? Interrompi ulteriori tentativi di avviamento e affida il dispositivo alla diagnostica prima che il danno al connettore coinvolga una porzione più ampia della scheda.

Chiama: +48 717 500 983

In che modo un contatto rotto e la contaminazione da olio influiscono sull’inverter SEW MM03D-503?

Perché un contatto danneggiato può arrestare l’azionamento?

Un contatto presente nel connettore dell’inverter non è soltanto un elemento meccanico. Può essere responsabile della trasmissione di un segnale di controllo, di comunicazione, ausiliario o di alimentazione verso una determinata parte dell’elettronica. La sua rottura, l’allentamento o il distacco dalla scheda possono causare un’interruzione del circuito e impedire al dispositivo di reagire correttamente ai comandi provenienti dalla macchina.

In alcuni casi l’interruzione è permanente e l’azionamento non si avvia affatto. Molto più difficili da identificare sono invece i guasti intermittenti. Il contatto può comparire e scomparire a causa delle vibrazioni, dell’aumento della temperatura, del movimento dei cavi o della variazione della pressione sul connettore.

Per il reparto manutenzione, un guasto di questo tipo può sembrare un problema del programma del controllore, della comunicazione, dell’alimentazione oppure del motore. L’inverter può funzionare correttamente in un momento e arrestare l’azionamento in un altro senza uno schema evidente. La causa del problema può tuttavia essere un singolo contatto che non garantisce un collegamento stabile in tutte le condizioni di funzionamento.

Quali sintomi provoca un collegamento elettrico instabile?

Un contatto danneggiato nell’inverter SEW MM03D-503 può causare mancato avviamento, perdite intermittenti del controllo, funzionamento instabile dell’azionamento, errori che compaiono durante le vibrazioni della macchina oppure una completa mancanza di risposta del motore. Un altro segnale caratteristico è la situazione in cui il dispositivo inizia a funzionare dopo aver mosso i cavi o premuto il connettore.

• l’azionamento non si avvia nonostante un corretto comando di start,
• l’inverter funziona solo in modo intermittente,
• la macchina si arresta a causa di vibrazioni o temperatura,
• si verificano perdite di segnale o errori di controllo,
• la reazione dell’azionamento cambia dopo aver mosso i cavi.

Questi sintomi non devono essere eliminati premendo provvisoriamente il connettore. Il funzionamento continuo può aggravare il danno, compromettere la piazzola di saldatura o provocare il distacco di una parte della pista dalla scheda.

Se l’inverter SEW funziona in modo instabile o arresta l’azionamento dopo aver mosso i cavi, è consigliabile spegnere il dispositivo e sottoporlo a diagnostica. Una riparazione tempestiva del connettore danneggiato può limitare l’ambito dell’intervento e ridurre il fermo macchina.

Cosa succede a un inverter SEW dopo una contaminazione da olio?

Un inverter SEW contaminato da olio non dovrebbe essere riavviato semplicemente dopo aver pulito l’involucro. L’olio può penetrare nel connettore, sotto i componenti elettronici, nelle zone delle piazzole di saldatura e nelle fessure che non possono essere valutate senza smontare il dispositivo.

L’olio pulito da solo non provoca sempre un cortocircuito immediato. In uno stabilimento produttivo, tuttavia, si combina rapidamente con polvere, umidità e piccole particelle provenienti dall’ambiente della macchina. La contaminazione risultante può peggiorare le condizioni di isolamento, ostacolare la dissipazione del calore e destabilizzare il funzionamento dei circuiti a bassa tensione.

L’olio può inoltre rendere più difficile la valutazione dello stato reale della scheda. Una contaminazione visibile su una parte del dispositivo non significa che non si sia propagata ulteriormente. Per questo motivo, l’ambito della riparazione dovrebbe essere definito solo dopo l’apertura dell’inverter e il controllo delle aree adiacenti.

Perché pulire semplicemente il dispositivo non elimina il problema?

La pulizia della superficie esterna rimuove solo lo strato visibile di olio. Non consente invece di valutare lo stato dei contatti, dei connettori, delle piazzole di saldatura o degli spazi sotto i componenti. Se il dispositivo ha continuato a funzionare dopo la contaminazione, è necessario considerare anche la possibilità di surriscaldamento, deterioramento dell’isolamento o presenza di collegamenti instabili.

Un tentativo di avviare l’inverter senza una diagnosi preventiva può causare ulteriori danni. Invece di una breve riparazione del connettore e della pulizia dell’elettronica, potrebbe rendersi necessaria una rigenerazione più estesa della scheda.

Diagnostica e riparazione dell’inverter SEW MM03D-503

Come viene eseguita la diagnostica di un inverter con contatto danneggiato?

Una diagnostica affidabile dell’inverter SEW MM03D-503 inizia dalla valutazione dello stato meccanico del dispositivo e dalla raccolta di informazioni sull’andamento del guasto. È importante stabilire se l’inverter abbia smesso di funzionare improvvisamente oppure se in precedenza si siano verificati cali intermittenti del controllo, nonché se il dispositivo sia stato avviato dopo il contatto con l’olio.

Dopo l’apertura dell’involucro vengono controllati il contatto danneggiato e il relativo punto di fissaggio. È necessario stabilire se l’elemento sia stato rotto, allentato, strappato dalla piazzola di saldatura o abbia danneggiato una parte della pista. Vengono valutati anche i connettori, i collegamenti e le aree adiacenti, perché la sollecitazione meccanica può trasferirsi ad altre parti della scheda.

In presenza di tracce di olio è importante determinare l’estensione della contaminazione. La diagnostica dovrebbe comprendere le zone nelle quali l’olio potrebbe essere penetrato durante il funzionamento o il trasporto del dispositivo. Solo dopo la pulizia è possibile valutare con precisione lo stato dei collegamenti e dei componenti elettronici.

Perché è necessario controllare la scheda, le piste e le piazzole di saldatura?

La semplice risaldatura di un contatto rotto può ripristinare il collegamento solo apparentemente. Se la piazzola di saldatura è stata indebolita, il laminato è danneggiato oppure la pista è stata parzialmente staccata, l’inverter può funzionare durante un breve test e poi arrestare nuovamente l’azionamento dopo il riscaldamento o in presenza di vibrazioni.

L’obiettivo della diagnostica non è quindi soltanto eliminare il sintomo visibile. È necessario stabilire se il collegamento riparato rimarrà stabile anche dopo il montaggio del dispositivo nella macchina e il ripristino delle normali condizioni operative.

Quando si invia l’inverter al centro assistenza, è utile allegare informazioni sui sintomi, sul momento in cui si è verificato il guasto, sul contatto del dispositivo con l’olio e sui precedenti tentativi di riparazione. Questi dati facilitano la ricostruzione delle condizioni del guasto e accelerano la diagnostica.

In cosa consiste la riparazione dell’elettronica dopo una contaminazione da olio?

L’ambito della riparazione dipende dalla posizione del danno e dal grado di contaminazione. In primo luogo è necessario rimuovere in sicurezza l’olio e i depositi. Il processo deve tenere conto del tipo di scheda, dei componenti utilizzati e della possibilità che rimangano contaminanti in punti difficili da raggiungere.

Dopo la pulizia è possibile valutare lo stato delle piazzole di saldatura, dei connettori e delle piste. Se il contatto è danneggiato, il collegamento deve essere ripristinato in modo da garantire un’adeguata stabilità meccanica ed elettrica. Se necessario, viene riparata anche l’area danneggiata della scheda.

L’obiettivo finale dell’intervento è ripristinare un contatto affidabile, un funzionamento stabile dell’elettronica e ridurre il rischio di una rapida ricomparsa del guasto. La riparazione non dovrebbe limitarsi a migliorare l’aspetto del dispositivo. L’inverter deve essere valutato in relazione al suo successivo funzionamento nel reale sistema di azionamento.

Riparazione, rigenerazione o sostituzione dell’inverter SEW?

La scelta tra riparazione, rigenerazione e sostituzione dovrebbe dipendere dallo stato del dispositivo, dall’estensione del danno e dall’importanza dell’inverter per il processo produttivo. Il solo aspetto del contatto rotto non consente ancora di stabilire se il dispositivo debba essere sostituito.

Soluzione	Quando è indicata?	Cosa bisogna valutare?
Riparazione dell’inverter	Quando il danno riguarda il contatto, il connettore o un’area limitata della scheda.	Se è possibile ripristinare un collegamento stabile e rimettere il dispositivo in funzione in sicurezza.
Rigenerazione dell’inverter	Quando, oltre al contatto danneggiato, sono presenti contaminazione da olio, sporco, indebolimento dei collegamenti o tracce di precedenti interventi.	Se è necessaria una pulizia più estesa, la riparazione di più aree e la protezione dell’elettronica.
Sostituzione dell’inverter	Quando il danno al laminato è esteso, sono presenti cortocircuiti oppure l’olio è penetrato in più aree critiche.	Il costo di un dispositivo nuovo, la disponibilità di un sostituto, i tempi di consegna e il rischio associato a un’ulteriore riparazione.

Quando è giustificata la riparazione dell’inverter?

La riparazione dell’inverter SEW MM03D-503 può essere conveniente quando il danno è limitato e la struttura della scheda consente di ripristinare in modo permanente il collegamento. Questo è particolarmente importante quando un dispositivo nuovo è costoso, difficile da reperire oppure la sua consegna potrebbe prolungare significativamente il fermo macchina.

La riparazione consente inoltre di mantenere un dispositivo già adattato all’installazione esistente. Ciò riduce il rischio di problemi legati alla scelta di un sostituto, alla configurazione dell’azionamento o alla necessità di modificare l’installazione.

Quando conviene prendere in considerazione l’acquisto di un dispositivo sostitutivo?

L’acquisto di un dispositivo nuovo o di un sostituto funzionante dovrebbe essere preso in considerazione quando il danno coinvolge più aree della scheda, il laminato è gravemente danneggiato oppure precedenti interventi rendono difficile eseguire una riparazione affidabile. La sostituzione può essere giustificata anche se l’inverter è un componente critico e non è possibile accettare un rischio maggiore di un nuovo arresto.

La decisione dovrebbe tuttavia essere presa dopo la diagnostica. Ciò consente di evitare sia l’acquisto inutile di un nuovo dispositivo sia l’investimento in una riparazione che non garantisca un risultato duraturo.

Non sai se riparare, rigenerare o sostituire l’inverter SEW? Invia il dispositivo per una verifica. Dopo la valutazione della scheda, dei connettori e degli effetti della contaminazione da olio è possibile scegliere una soluzione che tenga conto dei costi, dei tempi e del rischio di un nuovo fermo.

Come ridurre il fermo macchina dopo un guasto dell’inverter?

Dopo aver rilevato un contatto rotto o tracce di olio, il dispositivo dovrebbe essere scollegato secondo le procedure applicabili. Non devono essere effettuati ulteriori tentativi di avviamento se si sospetta che la contaminazione sia penetrata all’interno dell’elettronica.

È opportuno proteggere l’inverter durante il trasporto e inviarlo al centro assistenza insieme a una descrizione dei sintomi. Sono utili anche informazioni sulla macchina, sulle condizioni operative, sul tipo di fluido penetrato nel dispositivo e sul periodo durante il quale l’inverter ha funzionato dopo la contaminazione.

Per il reparto manutenzione è importante non solo il costo della riparazione, ma anche il tempo necessario per ripristinare la produzione. Per questo motivo, la decisione dovrebbe tenere conto della disponibilità di un nuovo inverter, della possibilità di utilizzare un dispositivo di riserva e dell’ambito previsto degli interventi di assistenza.
