Riparazione dell’inverter Lenze E82EV751_2C con supporto tecnico professionale

La riparazione dell’inverter Lenze E82EV751_2C dovrebbe comprendere non solo la sostituzione del componente danneggiato, ma anche una diagnostica completa dello stadio di potenza, del circuito intermedio DC, dell’elettronica di controllo e dei circuiti di misura. Il modello, disponibile anche con la sigla E82EV751K2C, appartiene alla serie Lenze 8200 vector ed è utilizzato per regolare la velocità e la coppia dei motori asincroni trifase. Un’assistenza professionale consente di individuare la causa del guasto, mantenere la configurazione dell’azionamento e ridurre il rischio di nuovi danni dopo l’installazione dell’inverter nella macchina.

Un guasto al convertitore di frequenza può arrestare un trasportatore, una pompa, un ventilatore, un sistema di dosaggio o un’intera sezione della linea di produzione. Dal punto di vista della manutenzione, sono quindi importanti non solo il costo della riparazione e la disponibilità dei ricambi, ma anche il tempo necessario per la diagnostica, la possibilità di eseguire test con il motore e il ripristino dei parametri del dispositivo.

L’inverter segnala un errore, non avvia il motore o provoca un funzionamento instabile dell’azionamento? Non effettuare ulteriori tentativi senza aver controllato il motore e lo stadio di potenza. Contatta RGB Elektronika e inviaci la sigla del dispositivo, una descrizione dei sintomi e informazioni sulle condizioni in cui si è verificato il guasto.

Chiama: +48 717 500 983

Inverter Lenze E82EV751_2C – parametri e guasti più frequenti

Che cos’è l’inverter Lenze 8200?

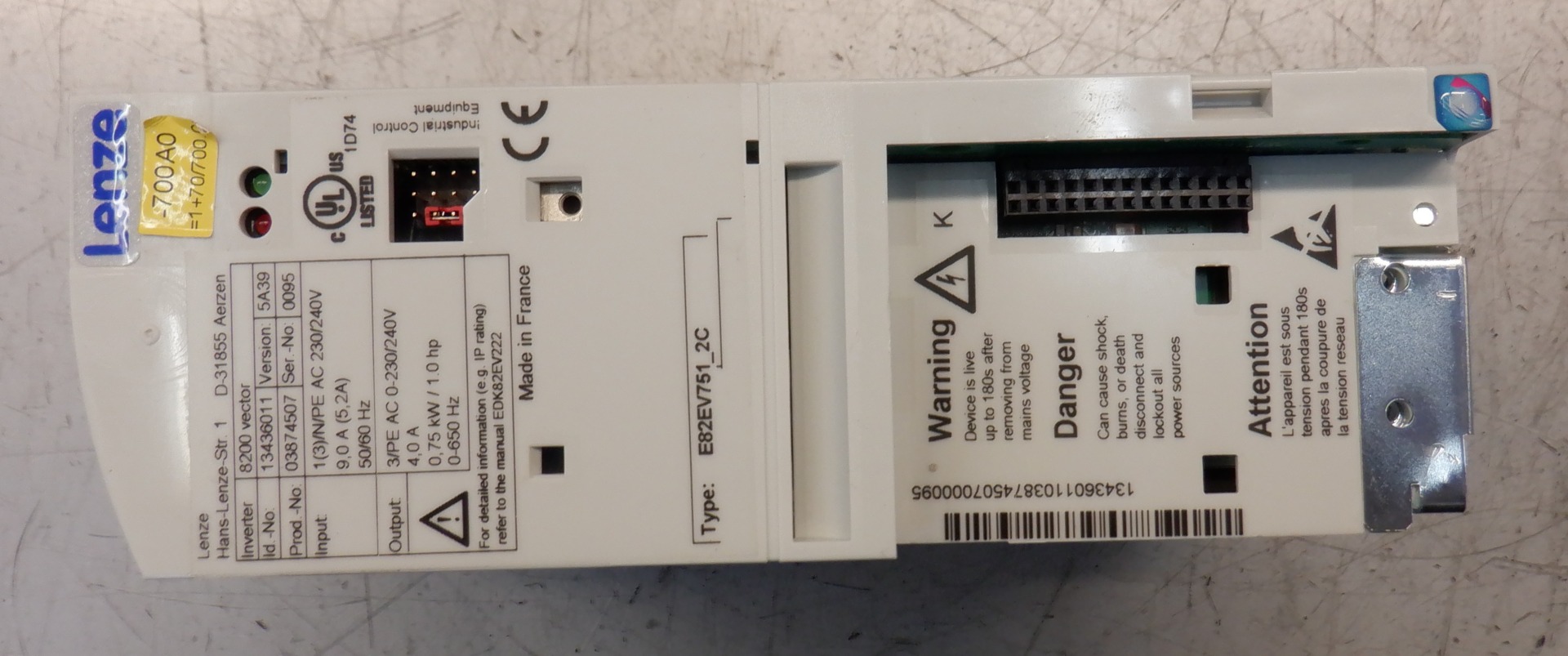

Il Lenze E82EV751_2C è un convertitore di frequenza modulare della famiglia 8200 vector. La sigla “751” indica la classe di potenza da 0,75 kW, mentre il suffisso “_2C” si riferisce a una versione progettata per funzionare nella corrispondente classe di tensione da 230 V.

Il dispositivo può controllare la velocità di rotazione e la coppia del motore mediante una caratteristica U/f o un controllo vettoriale sensorless. Per questo motivo, la serie 8200 è stata utilizzata in numerose macchine di produzione, sistemi di trasporto, impianti di ventilazione, pompe e azionamenti ausiliari.

La struttura modulare consente l’utilizzo di moduli aggiuntivi di comunicazione, funzione e ingressi/uscite. Durante la riparazione è quindi necessario controllare non solo l’unità di base, ma anche la compatibilità dei componenti installati nello specifico sistema di automazione.

Parametri principali del Lenze E82EV751_2C

• Potenza nominale: 0,75 kW.
• Potenza nominale in uscita: circa 1,6 kVA.
• Corrente di uscita: 4,0 A con frequenza di commutazione di 8 kHz.
• Corrente di sovraccarico ammessa: 6,0 A per 60 secondi.
• Frequenza di rete: 45–65 Hz.
• Tensione di uscita: regolabile da 0 V fino a un valore dipendente dalla tensione di rete.
• Frequenza massima di uscita: 650 Hz.
• Perdite di potenza: circa 60 W in funzionamento nominale e con frequenza di commutazione di 8 kHz.
• Metodi di controllo: caratteristica U/f e controllo vettoriale sensorless.

Quando si sceglie un dispositivo sostitutivo, non bisogna basarsi esclusivamente sulla potenza di 0,75 kW. Sono importanti anche la tensione di alimentazione, la corrente nominale, la capacità di sovraccarico, il tipo di controllo, i segnali di ingresso e uscita, il metodo di impostazione della frequenza e i moduli di comunicazione utilizzati.

Quali sintomi indicano un guasto dell’inverter Lenze?

L’inverter Lenze E82EV751_2C può segnalare un guasto tramite un codice di errore, ma non tutti i difetti elettronici generano un messaggio univoco. In pratica, il dispositivo può rimanere inattivo, spegnersi periodicamente o provocare un funzionamento instabile del motore.

Mancato avvio o assenza di tensione in uscita

La mancata risposta dell’inverter può essere dovuta a un guasto dell’alimentatore switching, della sezione raddrizzatrice, del circuito di precarica del circuito intermedio o a un cortocircuito nello stadio di potenza. La diagnostica dovrebbe iniziare dal controllo delle tensioni di ingresso, dei fusibili, del ponte raddrizzatore, dei condensatori e della tensione del bus DC.

Se il pannello o il modulo di controllo non si avvia, ciò non significa automaticamente che l’interfaccia stessa sia danneggiata. La causa può essere la mancanza di una delle tensioni ausiliarie che alimentano l’elettronica di controllo.

Errori di sovracorrente, sovraccarico e guasto a terra

Un errore di sovracorrente può essere causato da un cortocircuito nel motore, da un cavo danneggiato, da parametri delle rampe errati, da un sovraccarico meccanico o da un guasto dei transistor IGBT. Sintomi simili possono verificarsi in caso di malfunzionamento del circuito di misura della corrente o del sistema di pilotaggio dei gate dei transistor.

Prima di un nuovo avvio è necessario controllare sia l’inverter sia il motore e il cavo motore. Il collegamento di un dispositivo riparato a un carico non verificato può causare un nuovo danneggiamento immediato dello stadio di potenza.

Surriscaldamento e funzionamento irregolare del motore

Una temperatura elevata può essere causata da un sistema di raffreddamento ostruito, da un dissipatore sporco, da un montaggio errato, da una temperatura elevata nell’armadio elettrico o da maggiori perdite in un circuito di potenza danneggiato. I condensatori usurati possono invece provocare un aumento dell’ondulazione della tensione del DC-link e un funzionamento instabile durante le variazioni di carico.

Se il motore procede a scatti, funziona in modo irregolare o si arresta durante l’accelerazione, è necessario verificare i parametri del motore, le rampe di accelerazione, la frequenza di commutazione e la corrente effettiva di ciascuna fase di uscita.

Quali componenti si guastano più frequentemente nel Lenze E82EV751_2C?

Negli inverter che funzionano da molti anni possono guastarsi sia i componenti sottoposti a elevate sollecitazioni elettriche sia quelli che invecchiano sotto l’effetto della temperatura. Le aree più frequentemente sottoposte a diagnosi comprendono:

• ponte raddrizzatore e protezioni di ingresso,
• transistor IGBT dello stadio di uscita,
• circuiti di pilotaggio dei gate dei transistor,
• condensatori elettrolitici del circuito intermedio,
• alimentatore switching dell’elettronica di controllo,
• resistenze e circuiti di precarica del DC-link,
• circuiti di misura della corrente e della tensione,
• circuiti di controllo della temperatura,
• connettori, moduli I/O e moduli di comunicazione,
• memoria di configurazione e circuiti digitali.

Il guasto degli IGBT è spesso la conseguenza di un’altra anomalia, ad esempio un cortocircuito nel cavo motore, un sovraccarico, un problema di raffreddamento o un pilotaggio asimmetrico dei gate. La sola sostituzione dei transistor senza controllare i driver e i circuiti di misura può provocare un nuovo guasto.

Come si svolge la riparazione dell’inverter Lenze E82EV751_2C?

Diagnostica dell’inverter Lenze da 0,75 kW

La diagnostica professionale inizia con un’ispezione visiva del dispositivo e l’analisi delle informazioni fornite dall’utente. Sono importanti il codice di errore, il momento in cui si è verificato il guasto, il tipo di carico, i dati del motore e gli eventuali eventi precedenti al difetto, come sovratensione, cortocircuito, infiltrazione di liquidi, surriscaldamento o blocco del meccanismo.

Prima di applicare l’alimentazione viene eseguito un controllo statico del circuito di potenza. Ciò consente di individuare cortocircuiti e danni che potrebbero aggravarsi durante un avvio non controllato.

Controllo del raddrizzatore, del modulo IGBT e del circuito DC-link

La diagnostica del circuito di potenza dovrebbe comprendere il controllo del ponte raddrizzatore, dei transistor IGBT, dei collegamenti al bus DC e della resistenza tra i morsetti di ingresso e di uscita. Viene inoltre verificata la simmetria dei singoli rami dello stadio di uscita.

Dopo un avvio sicuro vengono misurate la tensione del circuito intermedio e la relativa ondulazione. Un’ondulazione eccessiva può indicare l’usura dei condensatori, un problema al raddrizzatore o un carico anomalo del circuito DC.

Controllo dei condensatori, dell’alimentatore e dei circuiti di controllo

I condensatori elettrolitici non devono essere valutati esclusivamente in base all’aspetto esterno. La misurazione della capacità e dell’ESR consente di individuare componenti che hanno perso le proprie caratteristiche pur non presentando rigonfiamenti o perdite.

Il controllo oscilloscopico dei segnali di comando consente di verificare i gate driver, i tempi di commutazione e la simmetria del pilotaggio dei transistor. Vengono inoltre controllate le tensioni ausiliarie dell’alimentatore switching e i segnali di feedback dei circuiti di misura.

Riparazione e rigenerazione del convertitore di frequenza Lenze

L’entità della riparazione dipende dai risultati delle misurazioni. Può comprendere la sostituzione dei componenti del circuito raddrizzatore, dei transistor IGBT, dei condensatori, dei circuiti di controllo, dell’alimentatore ausiliario, delle protezioni e dei componenti danneggiati termicamente.

La rigenerazione del convertitore di frequenza Lenze dovrebbe includere anche i componenti che presentano un’usura avanzata. Lasciare nel dispositivo elementi con parametri notevolmente deteriorati può ridurre il periodo di funzionamento senza guasti dopo l’intervento.

Nell’ambito dell’assistenza è inoltre opportuno controllare lo stato del dissipatore, dei collegamenti a vite, dei morsetti di potenza, dei connettori di segnale e dei moduli aggiuntivi. Contaminanti conduttivi e collegamenti allentati possono causare surriscaldamenti locali, disturbi e un funzionamento instabile dell’azionamento.

Test sotto carico dell’inverter Lenze dopo la riparazione

Il dispositivo riparato dovrebbe essere avviato in condizioni controllate. La prima fase comprende un test senza motore collegato, il controllo delle tensioni ausiliarie, del bus DC e della risposta del sistema di controllo.

Successivamente, l’inverter viene testato con un motore opportunamente selezionato. Durante il test è necessario verificare:

• l’avvio e l’arresto dell’azionamento,
• la variazione della frequenza impostata,
• il funzionamento in entrambe le direzioni di rotazione,
• l’andamento dell’accelerazione e della frenata,
• la simmetria delle correnti di uscita,
• la stabilità della tensione del circuito intermedio,
• la temperatura dei componenti del circuito di potenza,
• la risposta alle variazioni di carico,
• il funzionamento degli ingressi, delle uscite e dei moduli aggiuntivi.

I test sotto carico dell’inverter Lenze consentono di individuare problemi che non emergono durante un semplice avvio a vuoto. Tra questi rientrano l’instabilità all’aumentare della corrente, il surriscaldamento eccessivo e il funzionamento anomalo delle protezioni.

È possibile mantenere i parametri dell’inverter?

In molti casi è possibile leggere e salvare i parametri prima della riparazione. Questo è particolarmente importante quando l’inverter funziona con una macchina datata per la quale non è stata conservata una copia della configurazione.

La configurazione può contenere i parametri del motore, le frequenze minime e massime, le rampe, l’assegnazione degli ingressi e delle uscite, i valori di soglia, il metodo di controllo e le impostazioni dei moduli di comunicazione. La loro perdita può prolungare il riavvio della macchina anche quando la riparazione dell’elettronica è stata eseguita correttamente.

Se il danno impedisce la lettura della memoria, è possibile tentare di ricostruire i parametri sulla base della documentazione della macchina, di una copia proveniente da un dispositivo identico o dei dati memorizzati nel PLC e nel sistema di supervisione.

Quando conviene riparare e quando scegliere un dispositivo sostitutivo?

La riparazione del Lenze E82EV751_2C è particolarmente giustificata quando l’inverter fa parte di una macchina datata e la sua sostituzione richiederebbe la modifica dell’impianto, del sistema di controllo o una nuova integrazione della comunicazione industriale.

Per prendere una decisione è necessario confrontare:

• l’entità del danno e il costo della riparazione,
• la disponibilità dei ricambi e dei dispositivi sostitutivi,
• il tempo necessario per riavviare la macchina,
• la possibilità di mantenere la configurazione esistente,
• il costo delle modifiche nell’armadio elettrico,
• il rischio legato all’acquisto di un dispositivo usato non testato,
• il periodo previsto di ulteriore utilizzo della macchina.

Se la riparazione non è economicamente giustificata o il dispositivo è gravemente danneggiato, la soluzione può essere l’acquisto di un inverter funzionante, la scelta di un modello equivalente o la modernizzazione del sistema di azionamento.

Acquisto, modernizzazione o sostituzione del Lenze 8200 vector

La scelta di un inverter più recente non dovrebbe limitarsi al confronto della potenza. È necessario verificare la tensione di alimentazione, la corrente di uscita, la capacità di sovraccarico, il tipo di motore, il metodo di controllo, il numero di ingressi e uscite e la comunicazione con il sistema di automazione.

La modernizzazione può richiedere modifiche ai morsetti, allo schema di collegamento, ai parametri del PLC o al metodo di trasmissione dei segnali di riferimento. Negli impianti più datati sono importanti anche lo spazio disponibile nell’armadio elettrico e la possibilità di riprodurre le funzioni logiche esistenti.

Un’alternativa può essere un inverter testato dello stesso tipo. Prima di acquistare un dispositivo usato, è opportuno verificare la sigla completa, lo stato tecnico, la configurazione, la completezza dei moduli e l’esecuzione di test con il motore.

Un inverter danneggiato può anche essere venduto se non è prevista la riparazione. Ciò consente di recuperare parte del valore del dispositivo e di organizzare le scorte di componenti guasti nel reparto manutenzione.

Come inviare un inverter Lenze al centro assistenza?

Prima dello smontaggio è opportuno annotare il codice di errore, le impostazioni visibili sul pannello e il modo in cui sono collegati i cavi. Sono utili fotografie dei morsetti, dei moduli aggiuntivi e della targhetta identificativa. Il dispositivo deve essere protetto da urti, umidità e scariche elettrostatiche. I morsetti, i moduli sporgenti dall’alloggiamento e i connettori di segnale richiedono una protezione particolare.

Alla spedizione devono essere allegati:

• la sigla completa del modello,
• una descrizione dei sintomi e dei codici di errore,
• informazioni sulla macchina e sul tipo di carico,
• i dati del motore utilizzato con l’inverter,
• una descrizione degli eventi precedenti al guasto,
• l’indicazione se è necessario mantenere i parametri,
• l’indicazione se è necessario mantenere i parametri,
• i moduli di comunicazione o funzionali, se possono essere collegati al guasto.

Contatta RGB Elektronika se hai bisogno della riparazione dell’inverter Lenze E82EV751_2C. Eseguiremo la diagnostica, la rigenerazione dei componenti danneggiati e i test del dispositivo dopo l’intervento. —> Richiedi la riparazione
