Riparazione dell’inverter Carel PSD10244A0

La riparazione dell’inverter Carel PSD10244A0 è un servizio rivolto agli stabilimenti in cui un guasto dell’azionamento ferma un compressore, un sistema di raffreddamento, un impianto HVAC/R oppure un processo che richiede una regolazione stabile della velocità. Il modello PSD10244A0 appartiene alla famiglia Carel Power+ PSD1, cioè a inverter specialistici utilizzati, tra l’altro, per il controllo di compressori BLDC/BLAC a magneti permanenti e, a seconda della configurazione, di motori asincroni AC.

Nella pratica di assistenza, un inverter Carel PSD10244A0 danneggiato raramente richiede soltanto la semplice sostituzione di un singolo componente. Questo tipo di modulo di azionamento deve essere diagnosticato come un sistema completo di potenza, controllo, comunicazione e protezioni. Un errore sul bus DC, un modulo di potenza danneggiato, un problema
di comunicazione Modbus o una parametrizzazione errata possono produrre un effetto simile: il compressore
non si avvia, l’azionamento si arresta sotto carico oppure il sistema segnala un allarme.

Chiama: +48 717 500 983

Carel PSD10244A0 – che tipo di inverter è e dove viene utilizzato?

Inverter Carel per compressore BLDC nelle applicazioni HVAC/R

Carel PSD10244A0 è un modulo di azionamento industriale della famiglia Carel Power+ PSD1. Gli inverter di questo tipo sono progettati per regolare il funzionamento di compressori con motori brushless BLDC/BLAC a magneti permanenti e, in configurazioni selezionate, anche per gestire motori asincroni AC.
In un ambiente produttivo significa funzionare in applicazioni in cui sono importanti la stabilità della compressione, il controllo della velocità, la comunicazione con il controllore e la rapida risposta delle protezioni.

Un inverter Carel per compressore BLDC non è un comune convertitore di frequenza scelto esclusivamente
in base alla potenza. Richiede parametri motore impostati correttamente, una comunicazione adeguata, una corretta separazione dei cavi di segnale dai cavi di potenza e circuiti di protezione efficienti.
Un errore in una di queste aree può causare allarmi, funzionamento instabile oppure un danno secondario allo stadio di potenza.

Dati tecnici principali del Carel PSD10244A0

Nella diagnostica del modello PSD10244A0, i parametri di funzionamento dell’inverter hanno grande importanza. Per il gruppo PSD10244, la documentazione indica alimentazione trifase da rete 380–480 V AC ±10%, 50/60 Hz, corrente di uscita 24 A, frequenza di uscita 0–500 Hz e frequenza di commutazione 4, 6 oppure 8 kHz. Sono valori
che devono essere considerati durante l’analisi del carico, la scelta delle protezioni, la valutazione dello stato del modulo di potenza
e la verifica che l’inverter abbia lavorato in condizioni conformi all’applicazione.

Carel PSD10244A0 dispone di protezioni contro cortocircuito, sovraccarico, dispersione verso terra, sovratensione, sottotensione, surriscaldamento, sovraccarico motore ed errore di comunicazione. Questo significa
che il solo messaggio di errore non indica sempre un componente specifico danneggiato. Un allarme può essere conseguenza di un danno all’elettronica di potenza, della degradazione dei condensatori del DC link, di disturbi EMC, di errori di parametrizzazione oppure di un problema lato compressore.

Perché un inverter Carel PSD10244A0 danneggiato ferma il sistema di raffreddamento o HVAC?

Nei sistemi HVAC/R, l’inverter che controlla il compressore è uno dei componenti critici. Il suo guasto può fermare un gruppo, una pompa di calore, un sistema di raffreddamento di processo, un impianto di climatizzazione oppure un dispositivo tecnologico che richiede il controllo della temperatura. Per il reparto manutenzione il problema quindi non si limita al solo modulo. Contano il tempo di fermo, la disponibilità dei ricambi, la possibilità di riparazione, il rischio di un nuovo danneggiamento e la certezza che il dispositivo, dopo il service, superi i test sotto carico.

I sintomi tipici che possono indicare un inverter Carel PSD10244A0 danneggiato sono:

• mancato avvio del compressore nonostante la presenza dell’alimentazione,
• intervento della protezione da sovracorrente,
• scatto delle protezioni di ingresso,
• errore di terra o cortocircuito lato U/V/W,
• allarme DC bus ripple, undervoltage oppure overvoltage,
• errore di comunicazione Carel PSD10244A0,
• arresti casuali dell’azionamento sotto carico,
• surriscaldamento eccessivo del dissipatore,
• funzionamento instabile dopo l’avviamento del compressore.

Se l’inverter arresta il compressore o segnala un allarme ricorrente, non conviene avviarlo ripetutamente senza diagnostica. Ulteriori tentativi di avvio possono aggravare il danneggiamento del modulo di potenza, dei gate driver, del raddrizzatore o dei condensatori del bus DC.

Riparazione dell’inverter Carel PSD10244A0 – diagnostica, service e test

Errore di comunicazione Carel PSD10244A0 – cosa controllare prima di sostituire l’inverter?

Un errore di comunicazione nel Carel PSD10244A0 non significa sempre un danno al processore o la necessità di sostituire l’intero inverter. In primo luogo occorre verificare gli alimentatori ausiliari della sezione di controllo, la stabilità delle basse tensioni, la continuità del bus di comunicazione, i parametri Modbus, la schermatura dei cavi, la separazione dei cavi di segnale dai percorsi di potenza e la corretta configurazione di indirizzo, velocità di trasmissione e parità.

Nelle applicazioni con cavi lunghi, correnti elevate e compressore controllato da inverter, i disturbi EMC sono molto importanti. Un cablaggio non corretto può causare errori di comunicazione, letture instabili degli ingressi di controllo, disturbi nella misura della corrente e arresti casuali del sistema. Per questo la diagnostica dell’inverter Carel PSD dovrebbe comprendere non solo la scheda di controllo, ma anche le condizioni di lavoro nel quadro, il percorso del cablaggio e lo stato della messa a terra.

Se nello stabilimento compare un errore di comunicazione Carel PSD10244A0 ricorrente, conviene inviare l’inverter
al service insieme alla descrizione dell’applicazione, dei sintomi, dei codici di allarme e all’informazione se il problema si verifica subito dopo l’alimentazione, durante l’avvio del compressore o solo sotto carico.

Carel PSD10244A0 modulo di potenza danneggiato – sintomi di guasto IGBT/IPM

Una delle aree diagnostiche più importanti è il modulo di potenza IGBT o IPM e i circuiti dei gate driver. Un modulo di potenza danneggiato nel Carel PSD10244A0 può manifestarsi con un cortocircuito tra le fasi U/V/W, intervento immediato delle protezioni, impossibilità di avviare il compressore, errore di sovracorrente, errore di terra oppure arresto dell’inverter dopo pochi secondi di funzionamento.

In service occorre controllare i semiponti di potenza, i diodi di ricircolo, le resistenze di gate, gli optoaccoppiatori, i driver, gli alimentatori ausiliari isolati e i segnali PWM provenienti dalla sezione di controllo. La sola sostituzione del modulo di potenza danneggiato senza la verifica del comando dei gate può portare a un nuovo danneggiamento
dopo la prima prova sotto carico.

Cosa può danneggiare secondariamente lo stadio di potenza dell’inverter?

Il danneggiamento del modulo di potenza non sempre inizia nell’inverter stesso. Una causa frequente è un compressore sovraccarico o danneggiato, isolamento degli avvolgimenti deteriorato, umidità, cavo motore danneggiato, scarica verso la carcassa, ondulazioni troppo elevate sul bus DC oppure alimentazione di ingresso instabile. Per questo, prima di rimontare l’inverter riparato, è necessario verificare anche gli elementi che lavorano al di fuori del modulo stesso.

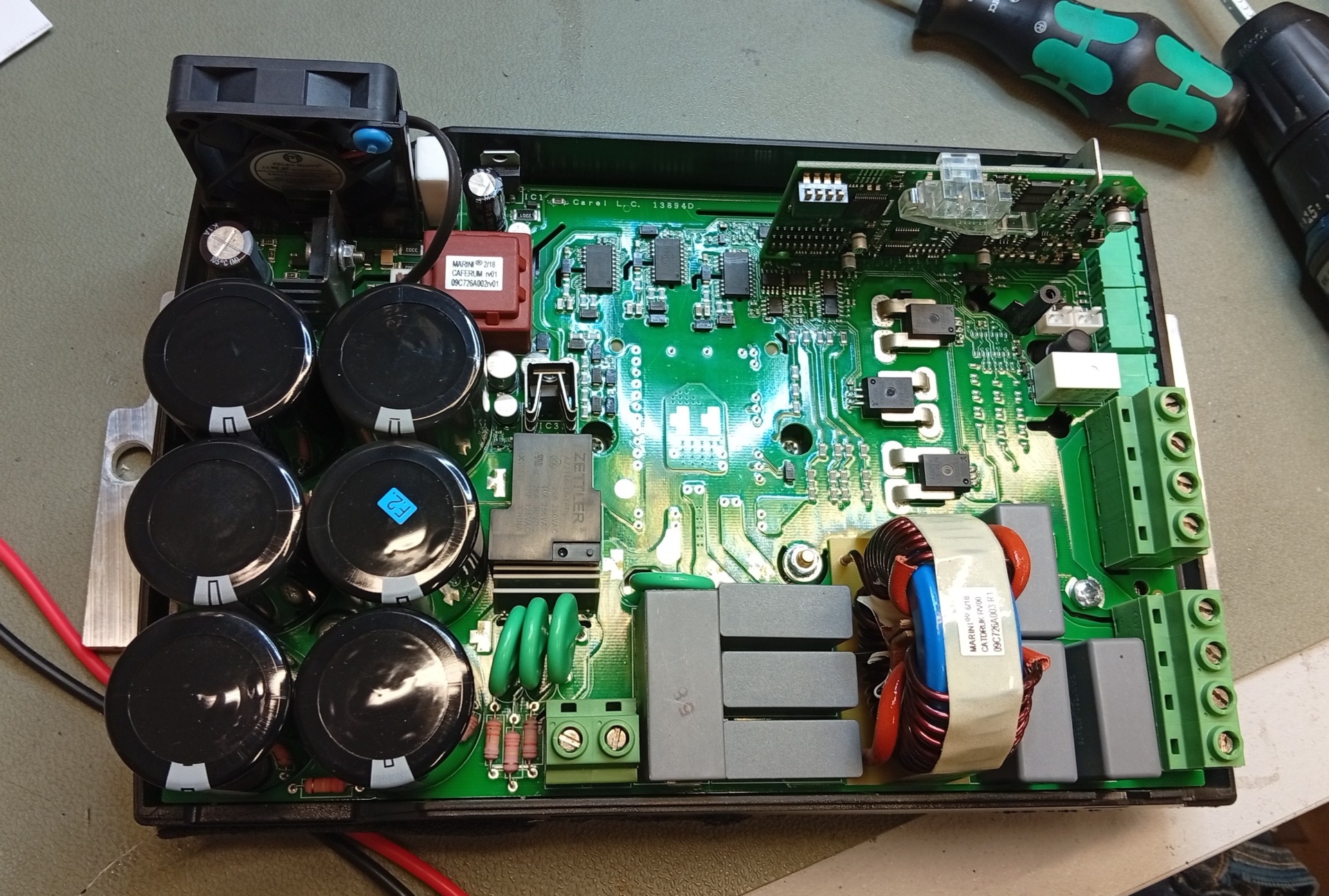

Diagnostica dell’inverter Carel PSD – DC link, raddrizzatore e condensatori del bus DC

Il percorso di alimentazione DC link è uno dei primi punti da controllare in caso di guasto dell’inverter Carel PSD10244A0. La diagnostica comprende il ponte raddrizzatore, i condensatori del bus DC, il circuito di precarica, i varistori, gli elementi di soppressione delle sovratensioni e la misura dell’ondulazione della tensione DC. Gli allarmi undervoltage, overvoltage o DC bus ripple possono indicare degradazione dei condensatori elettrolitici, raddrizzatore danneggiato, alimentazione instabile o sovraccarico lato compressore.

Il reparto manutenzione spesso vede solo il sintomo: l’inverter a volte parte, a volte arresta il compressore, e con il tempo l’errore ritorna sempre più spesso. In questo caso la diagnostica dovrebbe includere una misura sotto carico, perché una parte dei guasti non si manifesta con un semplice controllo statico. I condensatori possono avere parametri ESR peggiorati, mentre il circuito di precharge può funzionare in modo instabile solo in determinate condizioni di alimentazione.

Riparazione dell’elettronica di potenza Carel – cosa comprende il service?

La riparazione dell’elettronica di potenza Carel comprende l’analisi del percorso di ingresso, del bus DC, dello stadio inverter, dei driver, degli alimentatori ausiliari, delle misure di corrente e temperatura e della sezione di controllo. Nel caso dell’inverter Carel PSD10244A0 è importante anche controllare EEPROM, parametri dell’azionamento, comunicazione Modbus, ingressi STO e circuiti di misura.

L’ambito degli interventi di service può comprendere:

• diagnostica dei danni del percorso di alimentazione e del DC link,
• verifica del ponte raddrizzatore e del circuito di precarica,
• controllo dei condensatori del bus DC e dell’ondulazione di tensione,
• test del modulo IGBT/IPM e dei semiponti U/V/W,
• controllo dei gate driver, degli optoaccoppiatori e delle resistenze di gate,
• controllo degli alimentatori ausiliari e delle basse tensioni,
• verifica della comunicazione Modbus e degli ingressi di controllo,
• controllo dei circuiti di misura della corrente e della temperatura del dissipatore,
• riparazione o rigenerazione delle sezioni elettroniche danneggiate,
• test di isolamento, test dell’uscita U/V/W e test sotto carico dopo la riparazione.

Dopo la riparazione l’inverter dovrebbe superare il controllo dell’alimentazione ausiliaria, il test del bus DC, il test di isolamento, la prova di comunicazione, la verifica dei parametri motore e il test di funzionamento con controllo della temperatura e della corrente di uscita. Senza questa fase è difficile parlare di un ritorno sicuro del modulo nel sistema del compressore.

Quando la riparazione del Carel Power+ PSD1 ha senso e quando conviene cercare un ricambio?

La riparazione del Carel Power+ PSD1 ha senso soprattutto quando l’inverter è adattato a uno specifico compressore, sistema di controllo e configurazione della macchina. La sostituzione con un altro modulo può richiedere una nuova parametrizzazione, la verifica della compatibilità della comunicazione, delle protezioni, della capacità di carico e del modo di montaggio. Per lo stabilimento significa tempo aggiuntivo, rischio di errori in fase di avviamento e costi legati
al fermo macchina.

L’acquisto di un ricambio può essere una soluzione migliore quando l’elettronica è meccanicamente danneggiata
in molte aree, le schede sono carbonizzate, mancano componenti essenziali oppure la riparazione non è economicamente giustificata. In questo caso vale la pena considerare un inverter funzionante con garanzia, un dispositivo rigenerato o un sostituto disponibile adatto all’applicazione.

RGB Elektronika può aiutare in diversi scenari: diagnostica e riparazione dell’inverter, rigenerazione del modulo, service dell’elettronica di potenza, scelta del ricambio, vendita di un dispositivo disponibile, nonché acquisto di inverter e componenti di automazione industriale danneggiati. In questo modo il reparto manutenzione non deve limitarsi a un solo percorso d’azione.

Service degli inverter Carel Power+ presso RGB Elektronika

Il service degli inverter Carel Power+ richiede esperienza sia nell’elettronica di potenza sia nelle applicazioni industriali. Nel caso del Carel PSD10244A0 è importante combinare più competenze: diagnostica dei moduli IGBT/IPM, misure del DC link, controllo della comunicazione, analisi dei circuiti ausiliari e test funzionali dopo la riparazione.

Per le aziende produttive non è importante solo la riparazione, ma anche la riduzione del rischio di un nuovo fermo. Per questo, nella richiesta di assistenza, è utile indicare il modello dell’inverter, i sintomi, i codici errore, le condizioni di lavoro,
il tipo di compressore, le informazioni sull’alimentazione e la cronologia del guasto. Più precisi sono i dati inviati al service,
più facile sarà ricreare le condizioni del guasto e scegliere il corretto ambito di riparazione.

Contatta RGB Elektronika se hai bisogno del service Carel PSD10244A0 –> Richiedi una riparazione

Chiama: +48 717 500 983

Bibliografia:
[1] Carel Power+ Speed driver PSD1 Series, User Manual
[https://www.i-acs.co.uk/store/documentation/datasheets/carel/%2B0300048EN.pdf, accesso: 09.06.2026]
