Riparazione dell’inverter B&R Automation 8I74T401500.010-1 con sostituzione rapida dei componenti danneggiati

La riparazione dell’inverter B&R Automation 8I74T401500.010-1 è particolarmente importante quando un guasto del dispositivo interrompe il funzionamento di un azionamento, di una linea di produzione, di un ventilatore, di una pompa, di un trasportatore o di un asse ausiliario della macchina. Il modello 8I74T401500.010-1 appartiene alla famiglia ACOPOSinverter P74 ed è un inverter industriale da 15 kW. Il suo danneggiamento può quindi causare rapidamente un fermo macchina, ritardi nella produzione e la necessità urgente di una diagnosi. In una situazione simile non conta soltanto la riparazione, ma anche la rapida identificazione dei componenti danneggiati e la possibilità di sostituirli in tempi brevi.

Gli inverter B&R Automation vengono utilizzati nei sistemi di automazione che richiedono una regolazione stabile della velocità del motore, il controllo dei sovraccarichi e l’arresto sicuro dell’azionamento. Se l’inverter 8I74T401500.010-1 segnala errori, non avvia il motore, fa intervenire le protezioni, si surriscalda o non comunica correttamente con il sistema di controllo, il dispositivo deve essere verificato in condizioni di laboratorio. La semplice sostituzione dell’inverter con un modello scelto casualmente non è sempre la soluzione migliore, perché è necessario considerare i parametri di potenza, il metodo di controllo, le funzioni di sicurezza, gli ingressi e le uscite e le condizioni operative della macchina.

In caso di guasto dell’inverter industriale ACOPOSinverter P74, è fondamentale stabilire rapidamente se il danno riguarda la sezione di alimentazione, lo stadio di potenza, il circuito intermedio DC, il sistema di controllo, gli ingressi e le uscite, il circuito di frenatura, gli alimentatori ausiliari o i componenti di protezione. Solo una diagnosi di questo tipo consente di decidere se è possibile effettuare una riparazione, una rigenerazione o una sostituzione dei componenti, oppure se sia necessario predisporre un dispositivo sostitutivo

Hai un inverter B&R Automation 8I74T401500.010-1 danneggiato? Invia il dispositivo per la diagnosi e verifica la possibilità di una sostituzione rapida dei componenti difettosi.

Chiama: +48 717 500 983

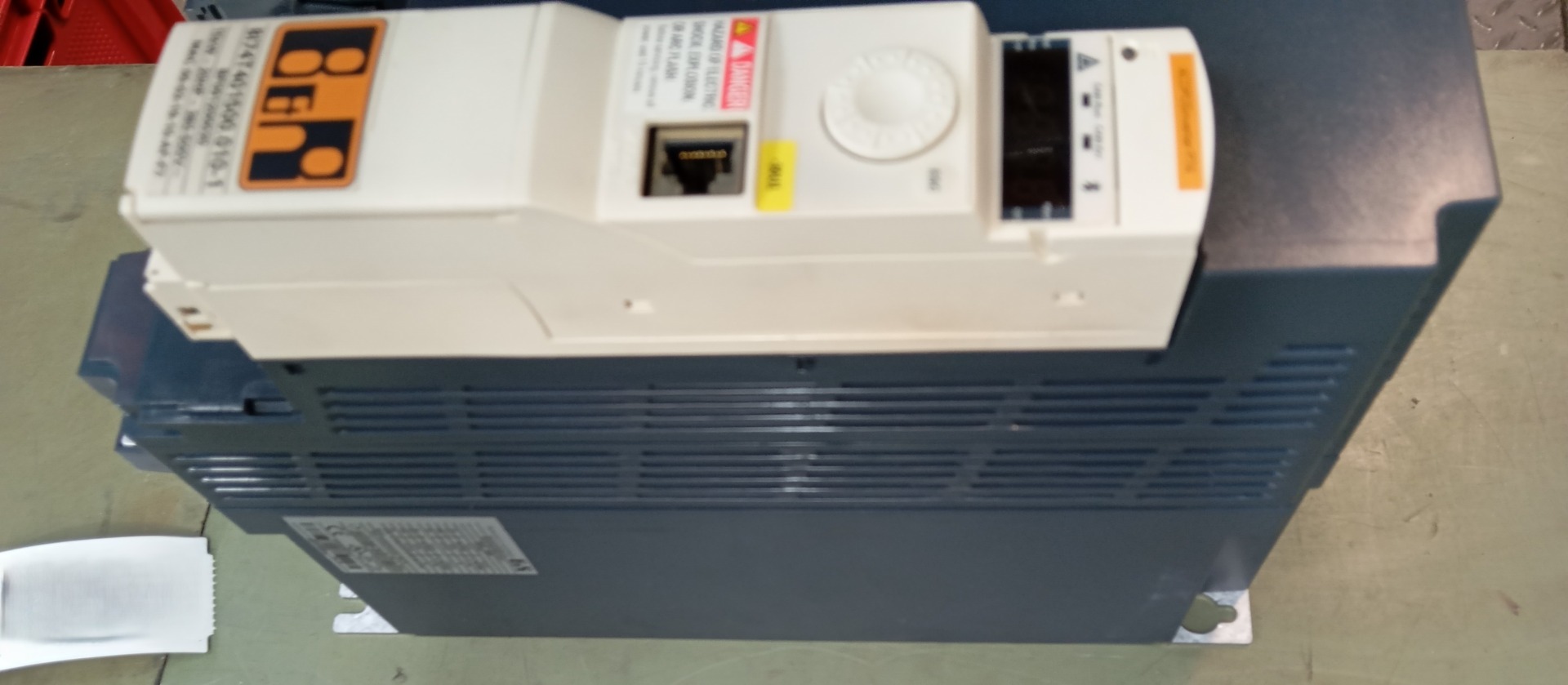

B&R Automation 8I74T401500.010-1: che tipo di inverter è e dove viene utilizzato?

ACOPOSinverter P74 da 15 kW per azionamenti industriali

B&R Automation 8I74T401500.010-1 appartiene alla serie ACOPOSinverter P74, una famiglia di inverter industriali destinati al controllo dei motori nelle applicazioni di automazione. La sigla del dispositivo indica una variante con alimentazione trifase, intervallo di tensione 380-500 V e potenza nominale di 15 kW. Ciò significa che l’inverter può funzionare in sistemi macchina più impegnativi, nei quali l’azionamento deve mantenere un funzionamento stabile nonostante i carichi variabili.

Il modello 8I74T401500.010-1 viene utilizzato, tra le altre applicazioni, negli azionamenti di trasportatori, pompe, ventilatori, sistemi di trasporto interno, assi ausiliari e macchine di produzione. In queste applicazioni, l’inverter è responsabile della regolazione fluida della velocità, della limitazione delle correnti di avviamento, del controllo della coppia e della comunicazione con il sistema di controllo superiore.

Per il reparto manutenzione, questo significa che il guasto di un inverter B&R Automation non è un difetto minore di un componente ausiliario. Si tratta del guasto di un elemento che influisce direttamente sul funzionamento dell’azionamento e spesso impedisce la prosecuzione della produzione. Per questo motivo, al momento dell’invio al servizio tecnico è consigliabile indicare la sigla completa del dispositivo, ovvero B&R Automation 8I74T401500.010-1, descrivere i sintomi e specificare in quale macchina era installato l’inverter.

Parametri principali dell’inverter 8I74T401500.010-1

L’inverter 8I74T401500.010-1 funziona con un’alimentazione 3 × 380-500 VAC e una frequenza di rete di 50–60 Hz ±5%. La sua potenza nominale è pari a 15 kW, mentre la potenza apparente a 500 VAC è di 28,8 kVA. Per questa variante, la corrente di rete indicata è di 47,3 A a 380 VAC e di 33,3 A a 500 VAC.

Sul lato di uscita, l’inverter fornisce una corrente nominale di 33 A alla frequenza di commutazione nominale di 4 kHz. Può fornire temporaneamente una corrente più elevata: 49,5 A per 60 secondi e 54,5 A per 2 secondi. Questo aspetto è importante nelle applicazioni in cui l’azionamento richiede una maggiore capacità di corrente durante l’avviamento o in caso di sovraccarico momentaneo.

• Famiglia di dispositivi: ACOPOSinverter P74
• Modello: B&R Automation 8I74T401500.010-1
• Potenza nominale: 15 kW
• Alimentazione: 3 × 380-500 VAC
• Frequenza di rete: 50-60 Hz ±5%
• Corrente nominale di uscita: 33 A
• Intervallo della frequenza di uscita: 0,1-599 Hz
• Frequenza di commutazione: 2-16 kHz
• Grado di protezione: IP20
• Taglia meccanica: D

Il dispositivo è dotato di un filtro EMC integrato di categoria C2 e di un transistor di frenatura dinamica incorporato. Per la variante da 15 kW, la resistenza minima del resistore di frenatura esterno è pari a 16 Ω. Con la frenatura resistiva, l’inverter può raggiungere una coppia frenante fino al 170% della coppia nominale del motore, un parametro importante negli arresti rapidi, nel funzionamento ciclico o nella gestione dell’energia rigenerativa.

Funzioni di controllo e sicurezza dell’ACOPOSinverter P74

L’ACOPOSinverter P74 supporta diversi profili di controllo del motore. Per i motori asincroni sono disponibili il controllo vettoriale senza encoder, la caratteristica V/f e il profilo per pompe e ventilatori con curva quadratica. È inoltre previsto un profilo a risparmio energetico, utile nei sistemi di ventilazione, nelle pompe e negli azionamenti con carico variabile. Per i motori sincroni è disponibile il controllo vettoriale senza retroazione della velocità.

L’inverter è dotato di ingressi e uscite tipici dei sistemi di controllo industriali. Sono disponibili 6 ingressi digitali 24 VDC, 3 ingressi analogici per segnali di tensione e corrente, 1 uscita digitale, 2 uscite a relè e 1 uscita analogica 0-10 V o 0-20 mA. Questa configurazione consente di integrare il dispositivo con l’automazione della macchina, i segnali di controllo e i sistemi di supervisione.

Un elemento importante è l’ingresso di sicurezza STO, ovvero Safe Torque Off. Questa funzione consente di disattivare la coppia sull’albero motore nell’ambito del sistema di sicurezza della macchina. Se l’inverter segnala problemi relativi al circuito STO, il segnale non deve essere ignorato e le protezioni non devono essere bypassate. È necessario diagnosticare il circuito di sicurezza, il cablaggio, gli ingressi e l’inverter stesso.

Perché un guasto dell’inverter B&R Automation interrompe rapidamente la produzione?

Un inverter industriale non è soltanto un componente che regola la velocità del motore. In molte macchine svolge il ruolo di modulo di azionamento principale, responsabile del movimento, della sincronizzazione, della sicurezza e della stabilità del processo. Se l’inverter B&R Automation 8I74T401500.010-1 si guasta, può arrestare un trasportatore, un ventilatore, una pompa, un alimentatore o un’intera sezione della linea di produzione.

Per il reparto manutenzione, il tempo di reazione è fondamentale. Ogni ora di fermo può comportare ritardi nella produzione, problemi nell’evasione degli ordini, costi aggiuntivi di assistenza e pressione per riavviare rapidamente la macchina. Per questo motivo, in caso di guasto dell’ACOPOSinverter P74, è consigliabile valutare immediatamente una diagnosi tecnica e la sostituzione rapida dei componenti, anziché rimandare la decisione fino all’arresto completo dell’azionamento.

Se l’inverter 8I74T401500.010-1 funziona in modo instabile, segnala errori o non avvia più il motore, non aspettare che il guasto si aggravi. Una diagnosi rapida consente di ridurre il rischio di fermo e di valutare se il dispositivo può essere rimesso in servizio.

Riparazione dell’ACOPOSinverter P74: diagnosi, sostituzione dei componenti e decisione tecnica

Sintomi tipici di guasto dell’inverter B&R Automation

I sintomi di guasto dell’inverter B&R Automation possono variare a seconda della sezione del dispositivo che è stata danneggiata. Alcuni guasti si manifestano improvvisamente, ad esempio dopo un cortocircuito, una sovratensione o un sovraccarico. Altri si sviluppano gradualmente e sono legati alla temperatura, all’invecchiamento dei componenti, alla contaminazione all’interno dell’armadio elettrico o al funzionamento in condizioni industriali difficili.

Sintomi tipici di guasto:

• l’inverter B&R Automation non avvia il motore,
• l’azionamento si avvia solo per pochi istanti e poi passa in stato di errore,
• il dispositivo fa intervenire le protezioni dopo l’applicazione dell’alimentazione,
• compaiono errori di sovraccarico o surriscaldamento dello stadio di potenza,
• si verifica un problema con la tensione del bus DC,
• l’inverter segnala un cortocircuito tra le fasi o un errore di uscita,
• manca la tensione sull’uscita verso il motore,
• la frenatura dinamica non funziona,
• si verificano problemi con gli ingressi digitali, analogici o con i relè,
• l’inverter non reagisce ai segnali di controllo,
• si verifica un errore STO o un problema nel circuito di sicurezza,
• il dispositivo si surriscalda nonostante il carico corretto.

Non tutti i sintomi indicano il guasto dello stesso componente. La mancata risposta del motore può essere causata sia da un danno allo stadio di potenza, sia da un problema di controllo, da segnali di ingresso errati, da un guasto del circuito STO, da un alimentatore ausiliario danneggiato o da un problema del motore stesso. Per questo motivo, prima di sostituire l’inverter con un altro dispositivo, è consigliabile eseguire una diagnosi.

Cause più comuni di guasto dell’inverter industriale ACOPOSinverter P74

L’inverter industriale ACOPOSinverter P74 funziona in un ambiente soggetto a sovraccarichi, variazioni di temperatura, polvere, disturbi EMC, vibrazioni ed elevate correnti di avviamento. Nel tempo, queste condizioni possono influire sullo stato dei componenti elettronici e di potenza.

Tra le cause tipiche di guasto dell’inverter B&R Automation 8I74T401500.010-1 rientrano i sovraccarichi dell’azionamento, i cortocircuiti sul lato motore, i cavi motore danneggiati, le sovratensioni della rete di alimentazione, i problemi con il resistore di frenatura, la ventilazione insufficiente dell’armadio elettrico, il surriscaldamento, i contaminanti conduttivi e l’invecchiamento dei condensatori e dei componenti a semiconduttore.

È inoltre importante considerare la lunghezza del cavo motore. Per questo tipo di inverter, la lunghezza massima del cavo è pari a 50 m per un cavo schermato e a 100 m per un cavo non schermato. Un cablaggio errato, una schermatura insufficiente, un isolamento danneggiato o un collegamento non corretto possono aumentare il rischio di disturbi, errori e danni al circuito di potenza.

Come si svolge la diagnosi dell’inverter 8I74T401500.010-1?

La diagnosi dell’inverter 8I74T401500.010-1 deve comprendere sia la verifica dei danni visibili, sia misurazioni elettriche e test funzionali. Nella prima fase vengono controllati lo stato dell’alloggiamento, dei morsetti, dei circuiti di alimentazione, dei componenti di potenza, del sistema di raffreddamento e le eventuali tracce di surriscaldamento, sovratensione, cortocircuito o infiltrazione di liquidi. Successivamente vengono eseguite misurazioni della sezione di ingresso, del bus DC, dello stadio di potenza e dei circuiti ausiliari.

Nel caso dell’ACOPOSinverter P74, è inoltre importante controllare gli ingressi e le uscite di comando, le uscite a relè, gli ingressi analogici, il circuito STO e il circuito di frenatura. Se il dispositivo segnala un errore di sicurezza, non è sufficiente cancellare il messaggio. È necessario stabilire se il problema deriva dal cablaggio della macchina, dal sistema di sicurezza esterno o dall’inverter stesso.

• Verifica della sigla e della configurazione del dispositivo.
• Controllo delle tracce di danni meccanici, termici e causati da sovratensione.
• Misurazioni della sezione di alimentazione e del circuito intermedio DC.
• Controllo dello stadio di potenza e dei componenti di uscita.
• Verifica dei circuiti di controllo, degli ingressi, delle uscite e dei relè.
• Controllo del circuito di frenatura dinamica.
• Controllo della funzione di sicurezza STO.
• Valutazione della convenienza della riparazione e della disponibilità dei componenti.
• Test di stabilità operativa dopo la riparazione.

Dopo la diagnosi è possibile stabilire se la riparazione dell’inverter B&R Automation è tecnicamente giustificata, quali componenti devono essere sostituiti e se il dispositivo può essere rimesso in servizio in sicurezza nella macchina.

Sostituzione rapida dei componenti danneggiati nell’inverter B&R

Negli inverter industriali, i componenti più frequentemente soggetti a guasto sono quelli collegati all’alimentazione, allo stadio di potenza, al circuito intermedio DC, al raffreddamento, agli ingressi e alle uscite e ai circuiti di controllo. Nel modello B&R Automation 8I74T401500.010-1 è necessario prestare particolare attenzione ai componenti che lavorano con correnti e tensioni elevate, poiché l’inverter controlla azionamenti da 15 kW alimentati da una rete trifase 380-500 VAC.

La sostituzione rapida dei componenti danneggiati può comprendere, tra gli altri, semiconduttori, condensatori, circuiti di alimentazione ausiliaria, relè, componenti del circuito di ingresso, elementi di protezione, componenti del circuito di frenatura e sezioni danneggiate dell’elettronica di controllo. L’entità della riparazione deve sempre essere determinata in base alla diagnosi e non soltanto al sintomo visibile.

La sostituzione rapida dei componenti è opportuna quando il danno è localizzato, la scheda elettronica non è gravemente degradata e la riparazione consente di ripristinare un funzionamento stabile dell’inverter. Questo è particolarmente importante per dispositivi difficili da reperire, fuori produzione, utilizzati in macchine meno recenti o che richiedono il mantenimento di una configurazione specifica.

Quando conviene riparare un inverter B&R Automation?

La riparazione dell’inverter B&R Automation 8I74T401500.010-1 è conveniente quando il dispositivo è configurato per una macchina specifica, possiede la configurazione corretta, comunica con il sistema di controllo esistente e non è disponibile un sostituto facilmente reperibile. In molti stabilimenti industriali, sostituire un inverter con un modello diverso comporta non soltanto l’acquisto del componente, ma anche il tempo necessario per la configurazione, i test, l’adattamento dell’impianto e il rischio di problemi durante la messa in servizio.

La riparazione è particolarmente vantaggiosa quando:

• l’inverter è installato in una macchina di produzione critica,
• il modello 8I74T401500.010-1 è difficile da reperire,
• è necessario mantenere la stessa configurazione dell’azionamento,
• il guasto riguarda componenti sostituibili,
• l’acquisto di un nuovo dispositivo comporta lunghi tempi di consegna,
• il costo del fermo è superiore al costo di una riparazione rapida,
• il reparto manutenzione vuole limitare il rischio di modifiche all’automazione della macchina.

Nel caso degli inverter da 15 kW, è importante ricordare che una decisione tecnica errata può causare ulteriori danni. Se nella macchina è ancora presente un cortocircuito del motore, un problema al cavo, un sovraccarico meccanico o un resistore di frenatura non corretto, anche un inverter perfettamente funzionante può guastarsi nuovamente. La riparazione deve quindi essere accompagnata da un’analisi della causa del danno.

Quando valutare l’acquisto di un inverter sostitutivo?

L’acquisto di un inverter sostitutivo deve essere preso in considerazione quando il dispositivo è gravemente danneggiato, la riparazione non sarebbe conveniente, la scheda elettronica è estensivamente distrutta oppure la produzione deve essere riavviata immediatamente. In questo caso, per i reparti acquisti e manutenzione è importante individuare un dispositivo compatibile in termini di parametri, alimentazione, potenza, metodo di controllo, funzioni di sicurezza e possibilità di integrazione.

Non tutti gli inverter da 15 kW sono sostituti diretti del B&R Automation 8I74T401500.010-1. È necessario verificare, tra gli altri parametri, l’alimentazione 3 × 380–500 VAC, la corrente di uscita, i profili di controllo supportati, gli ingressi e le uscite, la funzione STO, i requisiti EMC, il circuito di frenatura, le condizioni di montaggio e le dimensioni. Le dimensioni di questa variante con piastra di schermatura sono pari a 180 mm di larghezza, 404 mm di altezza e 232 mm di profondità, mentre il peso del dispositivo è di circa 6,75 kg.

Se la macchina deve tornare immediatamente in funzione, una buona soluzione può essere quella di verificare contemporaneamente due possibilità: la riparazione dell’inverter danneggiato e la disponibilità di un dispositivo sostitutivo funzionante. Ciò consente di ridurre i tempi decisionali e il rischio di un fermo prolungato.

Condizioni operative che influenzano la durata dell’ACOPOSinverter P74

Il modello 8I74T401500 appartiene alla taglia meccanica D e ha un grado di protezione IP20, pertanto deve essere installato in un armadio elettrico adeguato. L’inverter deve funzionare in posizione verticale con una tolleranza di ±10°. L’intervallo della temperatura di esercizio è compreso tra -10 e 50 °C senza riduzione delle prestazioni e tra 50 e 60 °C con derating.

Ciò significa che il surriscaldamento dell’armadio elettrico, i filtri sporchi, il flusso d’aria limitato, le distanze di montaggio insufficienti o il funzionamento ad alte temperature possono ridurre la durata dell’inverter. Se l’inverter B&R Automation segnala ciclicamente un surriscaldamento oppure i guasti diventano più frequenti durante l’estate, è consigliabile verificare non soltanto il dispositivo, ma anche le condizioni di raffreddamento all’interno dell’armadio.

Anche la manutenzione preventiva è importante. Ispezioni regolari, il controllo dei morsetti, della ventilazione, della pulizia dell’armadio e dei parametri operativi dell’azionamento possono ridurre il rischio di guasto. Tuttavia, se il dispositivo funziona già in modo instabile, continuare a utilizzarlo senza una diagnosi può provocare danni più estesi allo stadio di potenza.

Assistenza per ACOPOSinverter P74 destinata alla manutenzione industriale

L’assistenza per l’ACOPOSinverter P74 deve combinare competenze nel campo dell’elettronica industriale, degli azionamenti, dell’automazione e delle reali condizioni di produzione. Per un cliente industriale non è sufficiente sapere che l’inverter è danneggiato. È soprattutto necessario rispondere alle seguenti domande: che cosa si è guastato, è possibile ripararlo, quanto tempo sarà necessario per ripristinarne il funzionamento, serve un dispositivo sostitutivo e come ridurre il rischio di un nuovo guasto?

Quando si invia al servizio tecnico l’inverter B&R Automation 8I74T401500.010-1, è consigliabile fornire:

• la sigla completa del dispositivo riportata sulla targhetta,
• una descrizione dei sintomi del guasto,
• informazioni sul fatto che il guasto sia comparso dopo una sovratensione, un cortocircuito, un sovraccarico o un surriscaldamento,
• fotografie del dispositivo e dei morsetti, se disponibili,
• informazioni sulla macchina in cui è installato l’inverter,
• messaggi di errore o informazioni sul comportamento dell’azionamento dopo l’avviamento,
• informazioni sulla necessità di una riparazione, dell’acquisto di un dispositivo sostitutivo o della valutazione parallela di entrambe le soluzioni.

Queste informazioni accelerano la valutazione preliminare e consentono di pianificare meglio gli interventi tecnici. Ciò è particolarmente importante nel caso degli inverter responsabili di sezioni critiche del processo produttivo.

Riparare l’inverter o sostituirlo con uno nuovo? La decisione dipende dal fermo e dalla disponibilità dei ricambi

In teoria, l’acquisto di un nuovo inverter può sembrare la soluzione più semplice. Nella pratica, nell’automazione industriale, la decisione raramente è così ovvia. È necessario considerare i tempi di consegna, la disponibilità del modello specifico, la compatibilità con la macchina, la configurazione dell’azionamento, l’integrazione con il sistema di controllo e il costo del fermo. Se l’inverter B&R Automation 8I74T401500.010-1 fa parte di un sistema esistente, la riparazione può essere più rapida e meno rischiosa rispetto all’implementazione di una soluzione diversa.

D’altra parte, se il dispositivo è gravemente danneggiato o la produzione non può attendere, è consigliabile verificare la disponibilità di un inverter sostitutivo. L’approccio più sicuro consiste nell’analizzare contemporaneamente le possibilità di riparazione e la disponibilità dei ricambi, perché ciò consente di prendere una decisione basata sui fatti e non sulla pressione del tempo.

Hai un inverter B&R Automation 8I74T401500.010-1 danneggiato? Invia il dispositivo per la diagnosi. Una rapida valutazione dello stato dell’inverter consentirà di stabilire se la soluzione migliore è la riparazione, la sostituzione rapida dei componenti o la predisposizione di un dispositivo sostitutivo. —> Richiedi la riparazione

Chiama: +48 717 500 983
