Riparazione dell’inverter Bonfiglioli ACU401-18FA. Errori 0507 e 0607

La riparazione dell’inverter Bonfiglioli ACU401-18FA in presenza degli errori 0507 e 0607 e dell’impossibilità di avviare l’azionamento dovrebbe iniziare con una diagnostica completa dell’alimentazione, dei collegamenti del motore, del circuito di misura della corrente e dell’elettronica di potenza. Nel caso del codice 0507, è particolarmente importante controllare i cavi U/V/W, lo stato dei collegamenti e i valori di corrente delle singole fasi. Se l’inverter non si avvia nonostante il motore sia funzionante e il cablaggio sia corretto, è necessario estendere la diagnostica ai componenti interni del convertitore di frequenza.

Bonfiglioli ACU401-18FA appartiene alla famiglia ACTIVE Cube ACU401 utilizzata nei sistemi di azionamento industriali. È un inverter progettato per un’alimentazione di rete a 400 V, con una potenza apparente nominale di 6,2 kVA e una corrente di uscita nominale di 9 A. La potenza nominale consigliata del motore per questo modello è di 4 kW. Questi parametri consentono di utilizzare il dispositivo come elemento di azionamento di macchine e impianti produttivi, dove un suo guasto può causare direttamente l’arresto del processo tecnologico.

Chiama: +48 717 500 983

Bonfiglioli ACU401-18FA – errori 0507 e 0607 e mancato avviamento

Durante la diagnostica dell’inverter ACU401-18FA è importante analizzare il codice di errore insieme ai sintomi riscontrati sulla macchina. Il messaggio visualizzato dal dispositivo rappresenta un’indicazione diagnostica, ma non sempre consente di identificare in modo univoco il componente danneggiato. È particolarmente importante stabilire se il problema compare immediatamente dopo l’inserimento dell’alimentazione, durante il tentativo di avviamento del motore, al raggiungimento di un determinato carico oppure solo dopo il riscaldamento del dispositivo.

Cosa significa il codice di errore 0507 dell’inverter Bonfiglioli?

Il codice di errore F0507 dell’inverter Bonfiglioli è associato alla corrente di uscita e a un messaggio di monitoraggio delle fasi. È quindi necessario controllare innanzitutto il motore e il suo collegamento all’inverter. Devono essere verificati i cavi di uscita U, V e W, i morsetti, i collegamenti elettrici e i valori di corrente nelle singole fasi.

L’errore può comparire, tra l’altro, quando il sistema rileva un’anomalia sul lato delle fasi del motore. Un cavo danneggiato, un collegamento allentato, un contatto surriscaldato o una resistenza di collegamento anomala possono compromettere il funzionamento dell’azionamento. Per questo motivo, la sostituzione di un singolo componente senza controllare l’intero circuito dall’inverter al motore non sempre elimina la reale causa del guasto.

Se il motore e l’impianto di uscita sono stati controllati e il Bonfiglioli ACU401-18FA continua a segnalare l’errore 0507, la diagnostica deve comprendere anche l’inverter stesso. Diventano quindi particolarmente importanti lo stadio di potenza, i componenti responsabili della misura della corrente e i circuiti che trasmettono alla scheda di controllo le informazioni sui valori di corrente. Un guasto in una di queste aree può causare una valutazione errata dello stato delle fasi anche quando il cablaggio esterno è corretto.

Cosa significa l’errore 0607 nel Bonfiglioli ACU401-18FA?

Quando viene visualizzato 0607 sul Bonfiglioli ACU401-18FA il significato del codice deve essere confermato prima di iniziare la riparazione. Nell’attuale manuale ACUx01, edizione 06/24, la tabella dei principali messaggi di errore passa dal gruppo F05 al gruppo F07 e non definisce un gruppo F06. Per questo motivo, non si deve attribuire automaticamente alla lettura 0607 il significato di un altro codice con numerazione simile.

Nella pratica di assistenza è necessario stabilire la forma completa del messaggio, il modo in cui viene visualizzato, la versione del dispositivo e del software e la configurazione dell’inverter. Può inoltre essere importante determinare se il messaggio proviene direttamente dall’inverter, dal pannello operatore, dal controllore della macchina o da un modulo di comunicazione aggiuntivo. Questa distinzione consente di evitare interventi su una sezione errata del dispositivo.

Se il codice 0607 compare insieme al mancato avviamento e a un precedente errore 0507, è particolarmente utile conservare la cronologia degli errori e consegnarla al centro assistenza insieme all’inverter. La sequenza degli eventi fornisce spesso più informazioni di un singolo codice registrato dopo l’arresto della macchina.

Perché l’inverter Bonfiglioli ACU401-18FA non si avvia?

Il mancato avviamento del Bonfiglioli ACU401-18FA non significa necessariamente che il modulo di potenza sia danneggiato. La diagnostica deve comprendere l’intero circuito di alimentazione e azionamento, poiché l’inverter può impedire l’avviamento del motore quando rileva condizioni che potrebbero causare un funzionamento anomalo o pericoloso.

Il modello ACU401-18FA è progettato per una tensione di ingresso trifase compresa tra AC 320–480 V (+10%) con una frequenza di rete di 50/60 Hz ±10%. Il controllo della qualità e della simmetria dell’alimentazione rappresenta quindi una delle fasi fondamentali della diagnostica. Successivamente devono essere controllati i circuiti di uscita verso il motore e lo stato dell’azionamento stesso.

• alimentazione dell’inverter non corretta o instabile,
• danneggiamento o interruzione di una delle fasi del motore,
• collegamenti elettrici allentati o surriscaldati,
• valori di corrente anomali nelle singole fasi,
• guasto dello stadio di potenza o dei componenti di potenza,
• problema nel circuito di misura della corrente,
• temperatura eccessiva o raffreddamento inefficace del dispositivo.

È quindi fondamentale distinguere un problema dell’impianto da un guasto dell’elettronica. Ciò consente di evitare sia la sostituzione inutile di un inverter funzionante, sia il rimontaggio di un dispositivo riparato in un impianto in cui è ancora presente la causa originaria del guasto.

Collegamenti elettrici danneggiati – perché possono fermare l’azionamento?

I collegamenti elettrici sono particolarmente importanti in caso di errori relativi al monitoraggio delle fasi e alla corrente di uscita. Un aumento della resistenza di contatto può causare surriscaldamento localizzato, cadute di tensione e carico non uniforme delle fasi. Con il tempo, il danno può aggravarsi e l’inverter può iniziare a segnalare un errore o a bloccare l’avviamento del motore.

Durante l’ispezione è opportuno prestare attenzione allo stato dei morsetti di alimentazione e di uscita, delle estremità dei cavi, dei connettori e alla presenza di scolorimenti, fusioni o tracce di surriscaldamento. Altrettanto importanti sono i collegamenti situati all’interno del dispositivo. Il danno non è sempre visibile senza smontaggio e misurazioni, pertanto il solo controllo dell’impianto sulla macchina può risultare insufficiente.

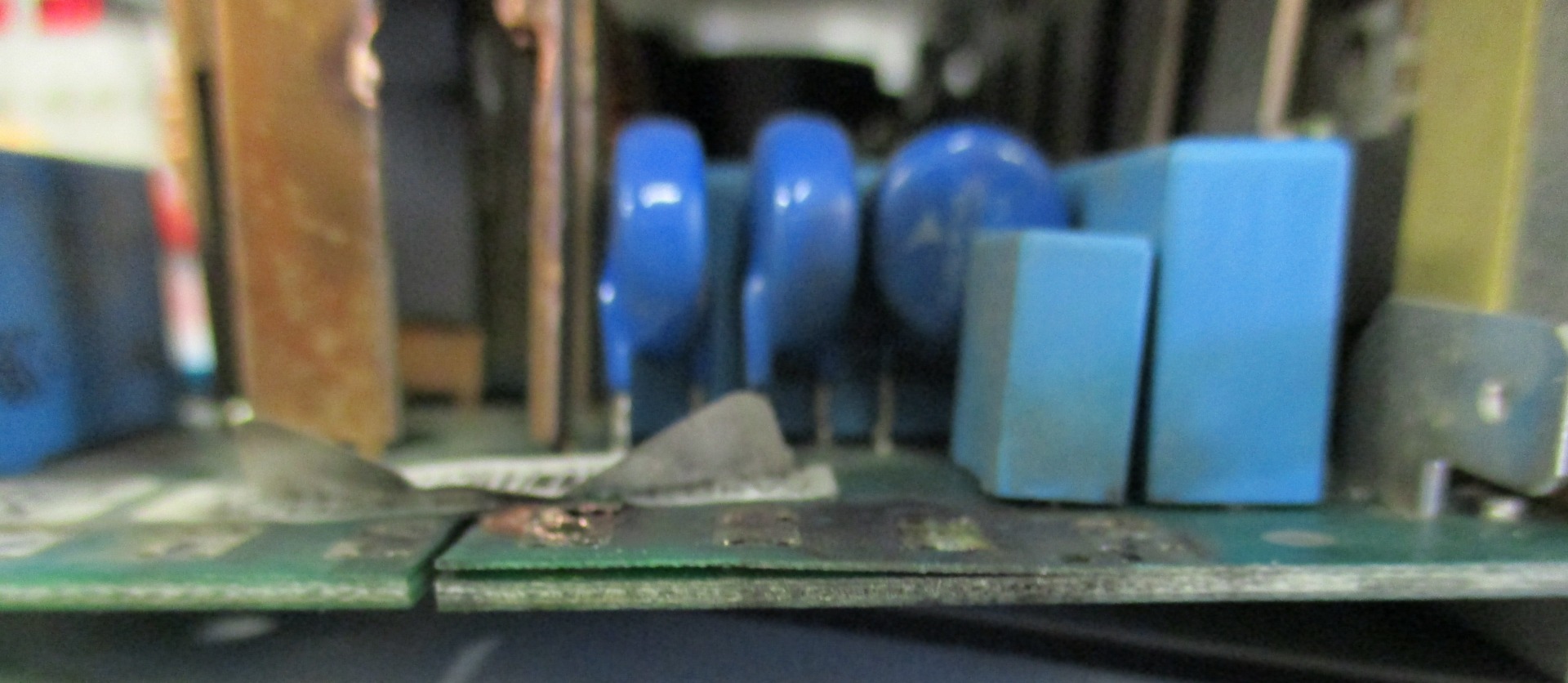

Se sui morsetti o sui cavi dell’ACU401-18FA sono visibili segni di surriscaldamento, non è opportuno limitare la riparazione alla pulizia del collegamento. La causa dell’aumento della temperatura deve essere individuata prima di riavviare l’azionamento.

In che modo temperatura e raffreddamento influiscono sull’ACU401-18FA?

Il sistema termico rappresenta un altro aspetto importante nella diagnostica del Bonfiglioli ACU401-18FA. Per questo modello la temperatura ambiente massima è di 55°C. Durante il funzionamento, l’inverter genera perdite di energia trasformate in calore, pertanto la sua affidabilità dipende, tra l’altro, da un’efficace dissipazione del calore dai componenti dell’elettronica di potenza.

Per l’ACU401-18FA sono indicati una frequenza PWM di 4 kHz e una classe di efficienza IE2. Le perdite in modalità standby sono pari a 11,7 W, mentre le perdite relative nei diversi punti di funzionamento dipendono dal carico. Nella pratica di assistenza, ciò giustifica il controllo del dissipatore, del flusso d’aria, dello sporco e di eventuali segni di surriscaldamento prolungato dell’elettronica.

L’importanza della gestione termica è evidenziata anche dalle soluzioni Cold Plate utilizzate nella famiglia ACU. Il calore generato, tra l’altro, dal raddrizzatore e dai transistor IGBT deve essere trasferito efficacemente al sistema di raffreddamento. Il deterioramento di queste condizioni può aumentare il carico termico sui componenti e accelerarne il degrado.

Diagnostica e riparazione dell’inverter Bonfiglioli ACU401-18FA

Come viene eseguita la diagnostica del Bonfiglioli ACU401-18FA?

Una diagnostica professionale del Bonfiglioli ACU401-18FA deve comprendere più della semplice lettura del codice di errore. L’obiettivo è determinare la causa che ha portato all’arresto dell’azionamento e verificare se il guasto abbia provocato danni secondari in altre sezioni del dispositivo.

Cosa controllare in caso di errore 0507 e mancato avviamento?

• Condizioni di alimentazione – controllo della tensione di ingresso e dello stato dei collegamenti di alimentazione.
• Cavi U/V/W – verifica della continuità, dei collegamenti e di eventuali danni al circuito del motore.
• Motore – verifica che l’origine dell’errore non si trovi sul lato dell’azionamento.
• Correnti di fase – valutazione della simmetria e dei valori di corrente nelle singole fasi.
• Stadio di potenza – controllo dei componenti responsabili del comando del motore.
• Circuito di misura della corrente – verifica del sistema se l’errore si presenta nonostante il motore e i cavi siano funzionanti.
• Raffreddamento – controllo del dissipatore, dello sporco e di eventuali tracce di surriscaldamento.
• Cronologia degli errori – correlazione dei messaggi con il momento e le condizioni in cui si è verificato il guasto.

Una diagnostica eseguita in questo modo consente di stabilire se il problema è di natura esterna o se è necessaria una riparazione dell’elettronica del Bonfiglioli ACU401-18FA.

Hai un inverter ACU401-18FA che non avvia la macchina? Fornire insieme al dispositivo informazioni sui codici di errore, sui sintomi e sul momento in cui si è verificato il guasto può facilitare notevolmente la diagnostica di assistenza.

Quali componenti dell’inverter possono richiedere riparazione o rigenerazione?

L’entità della riparazione dipende dai risultati delle misurazioni. In caso di errori relativi alla corrente e al monitoraggio delle fasi, potrebbe essere necessario controllare i componenti dello stadio di potenza, i circuiti di misura e i collegamenti che conducono correnti elevate. Se sono visibili conseguenze del surriscaldamento, devono essere verificati anche i componenti situati nelle immediate vicinanze dell’area danneggiata.

La rigenerazione del Bonfiglioli ACU401-18FA ha lo scopo non solo di eliminare il sintomo, ma anche di ripristinare il corretto funzionamento delle sezioni che possono essersi usurate o danneggiate. Dopo gli interventi, il dispositivo deve essere verificato per accertarne il corretto funzionamento prima del rimontaggio sulla macchina.

Riparare o sostituire il Bonfiglioli ACU401-18FA – quale soluzione conviene di più?

In uno stabilimento produttivo, la decisione non dipende esclusivamente dal prezzo dell’inverter. La sostituzione dell’azionamento con un altro modello può comportare la necessità di una nuova parametrizzazione, dell’adattamento dei collegamenti, dei segnali di comando o della configurazione dell’intera macchina. Per questo motivo, in molti casi la riparazione dell’ACU401-18FA esistente consente di mantenere l’attuale configurazione del sistema di azionamento.

D’altra parte, la sostituzione può essere giustificata se il danno è molto esteso, il dispositivo è meccanicamente danneggiato oppure è disponibile un’unità compatibile che consenta di ripristinare rapidamente la produzione. La decisione migliore può essere presa solo dopo la diagnostica e il confronto tra il costo della riparazione, il costo del dispositivo sostitutivo e il tempo necessario per la sua implementazione.

Per il reparto manutenzione, il fattore più importante è il costo complessivo del fermo macchina. Alcune ore o alcuni giorni di arresto della linea possono avere conseguenze molto più rilevanti del valore dell’inverter stesso, perciò è opportuno avviare la diagnostica il prima possibile.

Quando affidare a un centro assistenza un inverter Bonfiglioli guasto?

L’assistenza professionale è particolarmente consigliata quando l’inverter Bonfiglioli ACU401-18FA non si avvia, l’errore ricompare dopo essere stato cancellato, il codice 0507 persiste nonostante il controllo del motore e dei cavi, il dispositivo presenta evidenti segni di surriscaldamento oppure i collegamenti elettrici risultano danneggiati. È necessaria una diagnostica interna anche quando non è possibile determinare con certezza il significato o la provenienza del messaggio.

RGB Elektronika esegue diagnostica, riparazione, assistenza e rigenerazione di inverter industriali, compresi i dispositivi utilizzati in macchine e linee di produzione. Nel caso del Bonfiglioli ACU401-18FA, l’entità dell’intervento può essere definita sulla base dei sintomi, della cronologia degli errori e dei risultati delle misurazioni del dispositivo.

Il Bonfiglioli ACU401-18FA segnala 0507 o 0607 e ha fermato la macchina? Contatta RGB Elektronika e invia l’inverter per la diagnostica. Indica il modello del dispositivo, i codici di errore visualizzati e le informazioni sul comportamento dell’azionamento prima del guasto – ciò faciliterà l’individuazione della causa del problema e dell’entità della riparazione. —> Richiedi la riparazione
