Riparazione delle lampade KYOCERA KVL-S03G-G5HN-KC per macchine da stampa industriali di tipo inkjet

Riparazione KYOCERA KVL-S03G-G5HN-KC: service di lampade UV LED per macchine da stampa industriali inkjet

La riparazione della KYOCERA KVL-S03G-G5HN-KC è un servizio per stabilimenti in cui la lampada UV LED è responsabile dell’efficace polimerizzazione di inchiostro, vernice o rivestimento in una macchina da stampa industriale di tipo inkjet. Quando un emettitore UV LED perde potenza o segnala errori di temperatura, corrente o ventola, il problema non riguarda soltanto la lampada stessa. In pratica, può significare un peggioramento della qualità di stampa, un processo produttivo instabile, un numero maggiore di scarti e il rischio di arresto dell’intera linea.

Il modello KYOCERA KVL-S03G-G5HN-KC appartiene alle soluzioni UV LED utilizzate in applicazioni industriali in cui contano un’elevata dose di radiazione, la ripetibilità del processo e il controllo delle condizioni di polimerizzazione. I dispositivi di questo tipo lavorano spesso in modalità continua, perciò la loro diagnostica non dovrebbe limitarsi a una semplice sostituzione del modulo. È importante verificare l’elettronica di comando, il sistema di raffreddamento, i segnali di interlock, la qualità dell’alimentazione, il controllo della potenza e le condizioni operative legate al flussaggio con azoto.

In RGB Elektronika eseguiamo diagnostica e riparazione di emettitori UV LED, lampade KYOCERA e dispositivi operanti in macchine da stampa industriali di tipo inkjet. Se la lampada segnala un errore, non raggiunge la potenza richiesta o il processo di polimerizzazione è diventato instabile, vale la pena controllare il dispositivo prima che il problema causi un fermo produzione più lungo.

Hai un problema con KYOCERA KVL-S03G-G5HN-KC? Inviaci la sigla del dispositivo, una foto della targhetta e una descrizione dei sintomi. Ti aiuteremo a valutare se è possibile riparare la lampada UV LED, diagnosticare l’elettronica o scegliere un ricambio.

Chiama: +48 717 500 983

KYOCERA KVL-S03G-G5HN-KC: che cos’è questa lampada UV LED e dove lavora?

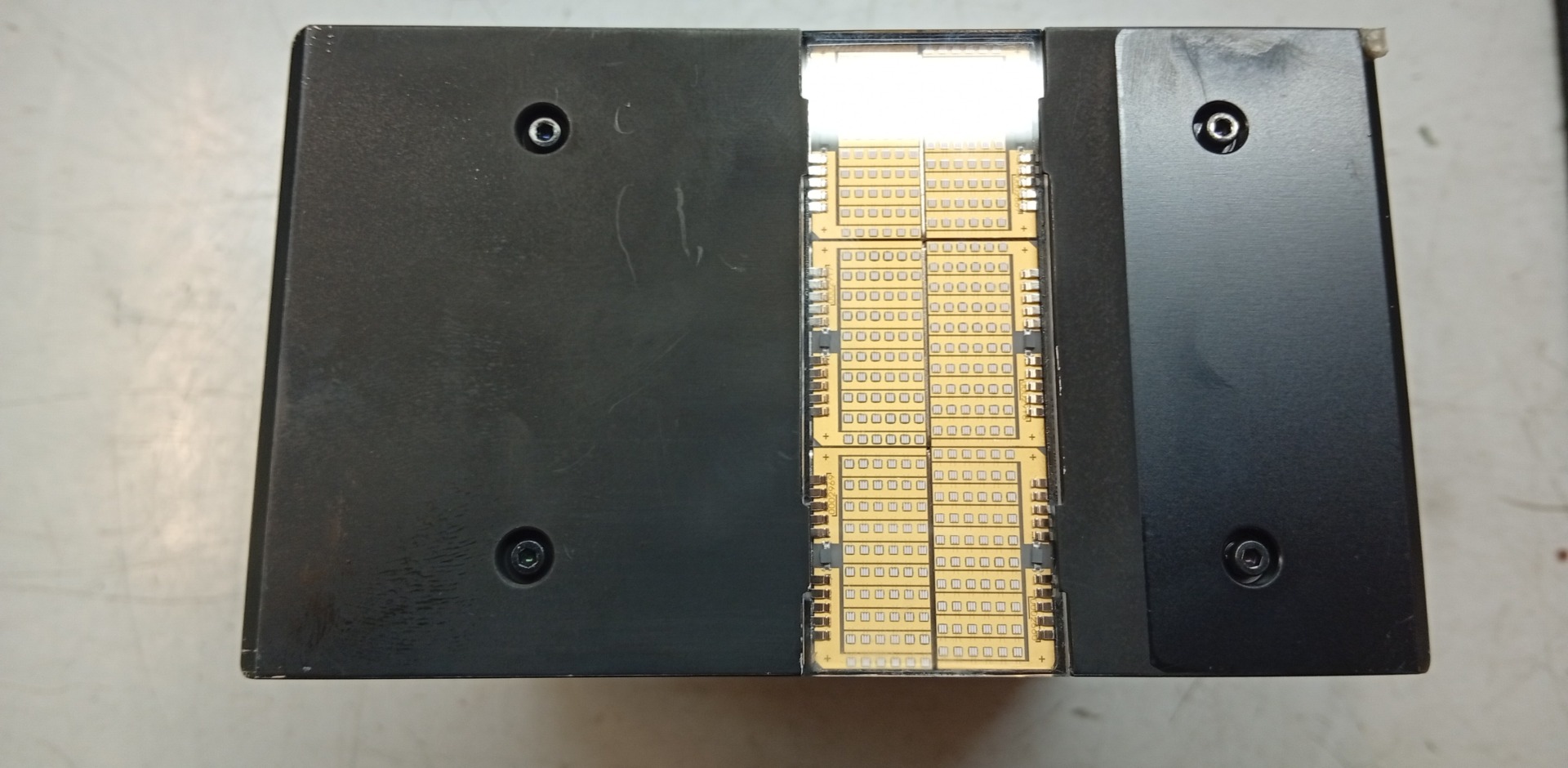

KYOCERA KVL-S03G-G5HN-KC è un emettitore UV LED utilizzato nei sistemi industriali di polimerizzazione, tra cui le macchine da stampa di tipo inkjet. Il suo compito è fornire l’intensità e la dose di radiazione UV adeguate all’area di lavoro, affinché l’inchiostro UV, la vernice o il rivestimento possano essere correttamente polimerizzati in condizioni di processo definite.

Il modello G5HN è un dispositivo raffreddato ad aria. È disponibile nelle varianti di lunghezza d’onda 365 ± 5 nm, 385 ± 5 nm e 395 ± 5 nm. La larghezza di irradiazione UV è di 80 mm, mentre l’assorbimento di potenza del dispositivo è pari a 0,86 kW. Il peso dell’emettitore è di 1,8 kg, mentre le dimensioni senza connettori sono 80,3 mm di larghezza, 161,7 mm di profondità e 181,7 mm di altezza.

Dal punto di vista della manutenzione, questi dati sono importanti non solo per l’identificazione del dispositivo, ma anche per la valutazione delle condizioni operative. Un emettitore UV LED non funziona separatamente dalla macchina. La sua efficacia dipende dall’alimentazione, dal comando, dal raffreddamento, dalla distanza di lavoro, dal tipo di inchiostro UV, dal flussaggio con azoto e dallo stato degli elementi attuatori.

Perché il guasto di una lampada UV LED ferma il processo di stampa industriale?

In una macchina da stampa industriale, la lampada UV LED è responsabile di una delle fasi più importanti del processo: la polimerizzazione della stampa. Se l’emettitore UV LED non raggiunge l’intensità corretta, se la dose di radiazione è troppo bassa o se il sistema di raffreddamento non funziona correttamente, la qualità del prodotto finale può diminuire rapidamente.

Il problema può manifestarsi gradualmente. All’inizio compaiono tempi di polimerizzazione più lunghi, minore resistenza della stampa, polimerizzazione locale insufficiente o differenze qualitative tra i lotti. Successivamente, la macchina può iniziare a segnalare errori, limitare la potenza della lampada o arrestare il processo. In quel momento, la riparazione degli emettitori UV LED diventa una questione di continuità produttiva, non solo una normale attività di assistenza.

Per il reparto manutenzione è importante distinguere rapidamente se il problema deriva dalla lampada stessa, dall’alimentazione, dal sistema di raffreddamento, dal controllo della potenza, dalle condizioni di processo o dai parametri dell’inchiostro UV utilizzato. Senza diagnostica è facile sostituire un componente funzionante oppure trascurare un danno che fermerà di nuovo la macchina dopo poco tempo.

Sintomi di guasto delle lampade KYOCERA in una macchina da stampa industriale

Il guasto della lampada KYOCERA KVL-S03G-G5HN-KC può avere natura elettrica, elettronica, termica, meccanica o di processo. Non sempre si manifesta con la totale assenza di emissione luminosa. Spesso il primo segnale è il peggioramento della qualità di polimerizzazione o un funzionamento instabile a una determinata potenza.

I sintomi più frequenti che dovrebbero indirizzare il dispositivo alla diagnostica includono:

• assenza di prontezza operativa della lampada UV LED,
• messaggio di errore temperatura, corrente o ventola,
• calo dell’intensità della radiazione UV,
• polimerizzazione irregolare sulla larghezza di lavoro,
• peggioramento dell’adesione dell’inchiostro UV al supporto,
• aumento del numero di scarti qualitativi,
• surriscaldamento del modulo durante il funzionamento,
• risposta instabile alla regolazione della potenza,
• problemi di funzionamento a velocità di stampa più elevate,
• funzionamento intermittente della ventola o temperatura troppo elevata dell’alloggiamento.

Se questi sintomi compaiono ciclicamente, non conviene limitarsi al reset dell’errore. Un emettitore UV LED lavora in condizioni di elevato carico termico ed elettrico. L’ulteriore utilizzo senza diagnostica può aggravare il danno e aumentare il costo della riparazione.

Temp error, Current error e Fan error: cosa significano gli errori di interlock?

Il modello G5HN dispone di una funzione interlock che segnala errori legati alla temperatura, alla corrente e alla ventola. Nella documentazione compaiono le diciture Temp error, Current error e Fan error. Ognuno di questi messaggi può indicare un’area diagnostica diversa.

Temp error può suggerire un problema con la temperatura di lavoro del dispositivo. La causa può essere un raffreddamento insufficiente, la contaminazione del percorso del flusso d’aria, una ventola non funzionante, il funzionamento fuori dal campo di temperatura consentito oppure il danneggiamento dell’elemento di misura.

Current error richiede il controllo del percorso di alimentazione, dell’elettronica di comando e del carico del sistema LED. Un errore di questo tipo può essere legato a una corrente di lavoro non corretta, al danneggiamento della sezione di potenza, a un problema del modulo LED oppure a disturbi nel comando.

Fan error indirizza la diagnostica verso il sistema di raffreddamento. Nelle lampade UV LED raffreddate ad aria, la ventola influisce direttamente sulla temperatura del modulo e sulla vita utile dei diodi. Il funzionamento con raffreddamento non efficiente può portare a surriscaldamento e danno permanente dell’emettitore.

Hai un messaggio Temp error, Current error o Fan error? Affida la diagnostica prima di riavviare la produzione. Il controllo del sistema di raffreddamento, dell’alimentazione e del comando può ridurre il rischio di un guasto ricorrente.

Calo della potenza UV, polimerizzazione irregolare e problemi di qualità di stampa

Uno dei motivi tipici per cui una lampada viene inviata al service è il calo dell’efficacia di polimerizzazione. In pratica, l’operatore o il reparto qualità nota che la stampa non raggiunge la resistenza richiesta, la superficie rimane troppo morbida, appiccicosa o polimerizzata in modo irregolare. La causa può essere il calo della potenza della radiazione UV, una dose non corretta, una distanza di lavoro errata, un problema con l’azoto, la contaminazione dell’ottica o l’usura del modulo LED.

La vita utile stimata del dispositivo è di 15 000 ore, riferita al momento in cui la potenza della radiazione scende al 70% dell’intensità massima iniziale. Ciò significa che la lampada può ancora funzionare, ma la sua efficacia di processo può essere già insufficiente per un determinato inchiostro UV, una specifica velocità di stampa o requisiti qualitativi concreti.

Vale la pena ricordare che l’efficacia reale della polimerizzazione dipende dalle condizioni applicative. Lo stesso emettitore può comportarsi diversamente con inchiostri UV, supporti, velocità di linea, distanze di lavoro e impostazioni di potenza differenti. Per questo la diagnostica dovrebbe includere non solo la lampada stessa, ma anche il contesto del suo funzionamento nella macchina.

Dati tecnici KYOCERA G5HN importanti per diagnostica e riparazione

La riparazione degli emettitori UV LED della serie G5HN richiede la conoscenza dei parametri che influiscono direttamente sul processo di polimerizzazione. Nel caso della KYOCERA KVL-S03G-G5HN-KC, sono importanti sia i dati elettrici, sia quelli ottici, meccanici e ambientali.

La regolazione della potenza avviene tramite tensione di dimmerazione nell’intervallo da 1 V a 10 V. La tensione di 1 V corrisponde al 10% della potenza, mentre 10 V corrispondono al 100% della potenza. Se il dispositivo non reagisce correttamente alla regolazione, la causa può essere un problema del segnale di comando, dell’elettronica di ingresso, dell’alimentazione o del modulo LED stesso.

Le condizioni operative consentite comprendono una temperatura da 0 a 40°C e un’umidità da 30 a 85%, senza condensazione e senza congelamento. Durante lo stoccaggio e il trasporto, il dispositivo può trovarsi a una temperatura da 0 a 50°C e a un’umidità da 30 a 85%, anche in questo caso senza condensazione e congelamento.

Lunghezza d’onda UV, dose di radiazione e larghezza di irradiazione

KYOCERA G5HN può essere disponibile nelle varianti di lunghezza d’onda 365 ± 5 nm, 385 ± 5 nm e 395 ± 5 nm. La scelta della lunghezza d’onda è importante per il processo di polimerizzazione, perché deve essere abbinata alla chimica dell’inchiostro UV, ai fotoiniziatori, allo spessore dello strato, al tipo di supporto e alla velocità di produzione richiesta.

La larghezza di irradiazione UV è di 80 mm. L’intensità massima della radiazione dipende dalla variante del dispositivo e dalla distanza di lavoro. Alla distanza WD = 0 mm è pari a 16 W/cm² o 24 W/cm², mentre alla distanza WD = 10 mm è pari a 9 W/cm² o 12 W/cm². La dose di radiazione UV è pari a 300 mJ/cm² o 400 mJ/cm², a seconda della variante di lunghezza d’onda.

Questi valori sono importanti per valutare se il problema deriva dal danneggiamento della lampada o dai parametri di processo. Una distanza di lavoro troppo grande, una configurazione errata della potenza o un cambio di inchiostro UV possono dare sintomi simili a un guasto del dispositivo.

Raffreddamento ad aria, ventola e condizioni operative del dispositivo

Il G5HN è un emettitore UV LED raffreddato ad aria. Ciò significa che lo stato della ventola, il flusso d’aria, la pulizia dei canali di raffreddamento e la temperatura ambiente influiscono direttamente sulla stabilità di funzionamento. Il sistema LED genera calore e la sua dissipazione non corretta può portare a riduzione della vita utile, limitazione della potenza o comparsa di un errore di temperatura.

Nella pratica di service occorre verificare se la ventola si avvia correttamente, se non sono presenti contaminazioni che limitano il flusso d’aria, se il dispositivo non lavora vicino a fonti di calore e se la temperatura nella macchina rientra nel campo consentito. Nelle applicazioni di stampa sono importanti anche polvere, nebbia di inchiostro, depositi tecnologici e contaminazioni che si formano durante il lavoro della linea.

Flussaggio con azoto e influenza della purezza dell’azoto sulla polimerizzazione UV

Il modello G5HN è definito come una versione ad alta dose di radiazione, dotata di unità di flussaggio con azoto per il modello G5H. L’uso dell’azoto ha importanza di processo, perché limita l’influenza dell’ossigeno sulla polimerizzazione UV. In pratica può migliorare l’efficacia della polimerizzazione, soprattutto dove l’inchiostro UV o il rivestimento sono sensibili alle condizioni atmosferiche nell’area di irradiazione.

La purezza dell’azoto consigliata per il funzionamento del dispositivo dovrebbe essere superiore al 99,9%. Se la purezza dell’azoto è insufficiente, se il flusso è disturbato oppure se l’impianto di flussaggio non funziona in modo stabile, l’operatore può osservare problemi di polimerizzazione anche se la lampada si accende e non segnala un errore evidente.

Rispetto al modello G5AN, la versione G5HN raggiunge una maggiore intensità di radiazione e una dose più elevata, il che si traduce in una migliore capacità di polimerizzazione. Per questo un calo di potenza, un problema con l’azoto o un guasto del sistema di comando in un modulo di questo tipo può essere particolarmente percepibile in una produzione che richiede elevata ripetibilità.

Service KYOCERA KVL-S03G-G5HN-KC: diagnostica, riparazione e decisione sulla sostituzione

Come viene eseguita la diagnostica degli emettitori UV LED della serie G5HN?

La diagnostica della KYOCERA KVL-S03G-G5HN-KC dovrebbe iniziare dalla raccolta delle informazioni dalla macchina. Non è importante solo il messaggio di errore, ma anche il momento in cui si manifesta. Una lampada che non si avvia affatto viene diagnosticata diversamente da un dispositivo che si spegne dopo alcuni minuti, e ancora diversamente da un emettitore che funziona ma non garantisce una corretta polimerizzazione.

In service occorre verificare, tra l’altro:

• lo stato dell’alimentazione e del percorso di corrente,
• la reazione del dispositivo al segnale di dimmerazione da 1 V a 10 V,
• i segnali interlock e il modo di segnalazione degli errori,
• il funzionamento della ventola e la pervietà del sistema di raffreddamento,
• lo stato dell’elettronica di comando, dei collegamenti e dei connettori,
• i segni di surriscaldamento, contaminazione o danni meccanici,
• la stabilità di funzionamento a diversi livelli di potenza,
• le condizioni ambientali in cui lavora il dispositivo,
• l’influenza dell’impianto ad azoto sul processo di polimerizzazione.

Nel caso degli emettitori UV LED è particolarmente importante distinguere il guasto del dispositivo da un problema di processo. Inchiostro UV non adatto, cambio del supporto, velocità di stampa troppo elevata, distanza di lavoro errata o flussaggio con azoto disturbato possono causare sintomi simili all’usura della lampada.
Dopo la diagnostica è possibile determinare se il problema riguarda l’elettronica, il raffreddamento, il comando, l’alimentazione, la sezione LED o le condizioni di lavoro nella macchina. Questa informazione è importante per il reparto manutenzione, perché consente di decidere se riparare, sostituire, cercare un ricambio o modificare i parametri di processo.

Quando ha senso la riparazione della KYOCERA KVL-S03G-G5HN-KC?

La riparazione della KYOCERA KVL-S03G-G5HN-KC ha senso quando il danno riguarda elementi diagnosticabili e ripristinabili, e il costo del service è giustificato rispetto al prezzo di un nuovo modulo e al costo del fermo macchina. In molti stabilimenti il tempo è importante quanto il prezzo, perché l’arresto di una macchina da stampa industriale può bloccare l’evasione degli ordini e generare perdite qualitative.

Vale la pena valutare la riparazione soprattutto quando:

• il dispositivo segnala un errore interlock, ma non presenta gravi danni meccanici visibili,
• il problema riguarda la ventola, il raffreddamento, l’alimentazione o l’elettronica di comando,
• la lampada funziona in modo instabile, ma reagisce al comando,
• il calo della potenza UV è comparso dopo un evento specifico nella macchina,
• un nuovo modulo è difficile da reperire o ha tempi di consegna lunghi,
• è necessario ripristinare rapidamente il funzionamento senza ricostruire il sistema,
• il dispositivo lavora in una macchina la cui configurazione richiede il mantenimento di un modello specifico.

Va inoltre considerata la vita utile dell’emettitore. Se il dispositivo ha lavorato per un numero molto elevato di ore e ha raggiunto un calo naturale della potenza, la riparazione dell’elettronica può non risolvere l’intero problema di processo. In questo caso serve una valutazione tecnica affidabile, non una decisione automatica di riparazione a ogni costo.

Riparazione di lampade per macchine da stampa e rischio di fermo produzione

Nella produzione industriale, il guasto di una lampada UV LED raramente è un problema che può essere rimandato. Se una macchina da stampa di tipo inkjet non polimerizza correttamente l’inchiostro, la produzione può ripartire solo in apparenza. In pratica compaiono reclami, scarti, necessità di ristampa, problemi di puntualità e costi aggiuntivi di controllo qualità.

Il rischio maggiore appare quando la lampada funziona in modo instabile. La macchina può lavorare correttamente per una parte del turno e poi iniziare a generare errori o produrre lotti di qualità variabile. Per l’operatore è difficile da individuare, mentre per il reparto qualità può significare la necessità di controllare un gran numero di prodotti.

Per questo la riparazione di lampade per macchine da stampa dovrebbe essere trattata come parte del mantenimento della continuità del processo, non soltanto come service di un singolo componente. Più rapidamente viene eseguita la diagnostica, più facilmente si può ridurre il rischio di un lungo fermo e di una decisione d’acquisto errata.

Non vuoi acquistare subito una nuova lampada? Affida la diagnostica dell’emettitore attuale. Verificheremo se la riparazione della KYOCERA KVL-S03G-G5HN-KC è possibile e se il dispositivo può tornare a lavorare nella macchina.

Perché affidare il service degli emettitori UV LED a RGB Elektronika?

RGB Elektronika supporta gli stabilimenti industriali nella diagnostica, riparazione e manutenzione di dispositivi di automazione ed elettronica industriale. Nel caso degli emettitori UV LED è importante non solo conoscere la lampada stessa, ma anche comprendere le condizioni di lavoro nella macchina: alimentazione, comando, raffreddamento, segnali di errore, requisiti di processo e impatto del guasto sulla produzione.

Quando si invia il dispositivo al service, è utile preparare:

• la sigla completa del modello, ad esempio KYOCERA KVL-S03G-G5HN-KC,
• una foto della targhetta e dei connettori,
• una descrizione dei sintomi del guasto,
• l’informazione se compare Temp error, Current error o Fan error,
• il tempo di lavoro del dispositivo, se noto,
• informazioni sulla macchina da stampa e sul tipo di processo,
• una descrizione del problema di polimerizzazione, se riguarda la qualità di stampa,
• informazioni sulle condizioni operative, sul raffreddamento e sull’impianto ad azoto.

Sulla base di queste informazioni, la diagnostica può iniziare più rapidamente e si può ridurre il rischio di interpretazione errata del problema. È particolarmente importante negli stabilimenti in cui una macchina da stampa industriale lavora in modalità continua e ogni ora di fermo significa costi reali.

Riparazione di emettitori UV LED, service di lampade KYOCERA e diagnostica di lampade per macchine da stampa sono ambiti in cui conta un approccio pratico. L’obiettivo non è solo avviare il dispositivo per poco tempo, ma ripristinare un funzionamento stabile del processo e limitare il rischio di ritorno del guasto.

Riparazione delle lampade KYOCERA come modo per ridurre i costi di fermo

KYOCERA KVL-S03G-G5HN-KC è un emettitore UV LED avanzato utilizzato in applicazioni di stampa industriale esigenti. Il dispositivo lavora con un’elevata dose di radiazione, utilizza il raffreddamento ad aria, la regolazione della potenza tramite tensione di dimmerazione e il flussaggio con azoto a supporto del processo di polimerizzazione. Per questo motivo il suo guasto può influire direttamente sulla qualità di stampa, sulla stabilità produttiva e sui costi di manutenzione.

Se la lampada segnala errori interlock, si surriscalda, non raggiunge la potenza richiesta o causa problemi di polimerizzazione, conviene eseguire una diagnostica prima dell’acquisto di un nuovo modulo. In molti casi, la riparazione delle lampade KYOCERA può essere giustificata tecnicamente ed economicamente, soprattutto quando il dispositivo è difficile da reperire o deve rimanere compatibile con la configurazione esistente della macchina.

Contatta RGB Elektronika se hai bisogno di un servizio come la riparazione KYOCERA KVL-S03G-G5HN-KC, il service di emettitori UV LED della serie G5HN, la riparazione di lampade per macchine da stampa o la diagnostica di dispositivi UV LED in una macchina da stampa industriale di tipo inkjet. –> Richiedi la riparazione
