Riparazione dell’azionamento Indramat KDA3.2 con sostituzione rapida e completa dei componenti danneggiati

La riparazione dell’Indramat KDA3.2-100-3-A00-W1 dovrebbe comprendere non solo la sostituzione del componente danneggiato, ma anche una diagnostica completa dei moduli di potenza, del circuito intermedio, degli alimentatori ausiliari, del sistema di raffreddamento, dell’ingresso analogico e della retroazione del motore. Nel modello KDA3.2-100-3-A00-W1 è inoltre particolarmente importante proteggere il modulo AS3, nel quale sono memorizzati il software e i parametri adattati al motore e alla specifica macchina CNC.

Una rigenerazione completa consente di eliminare la causa originaria del guasto, controllare i componenti soggetti a usura e ridurre il rischio di un nuovo arresto della produzione. Dopo la riparazione, l’azionamento dovrebbe essere sottoposto a misurazioni elettriche, test delle protezioni e prova dinamica sotto carico.

Chiama: +48 717 500 983

Riparazione Indramat KDA3.2 – sintomi, diagnostica e cause dei guasti

KDA3.2-100-3-A00-W1 – parametri tecnici dell’azionamento mandrino

L’Indramat KDA3.2-100-3-A00-W1 è un regolatore digitale modulare per azionamenti mandrino, progettato per funzionare nelle macchine utensili CNC. Può essere utilizzato, tra gli altri, con motori asincroni Indramat 2AD e motori mandrino 1MB.

I principali parametri della variante analizzata sono:

• tensione del circuito intermedio: 300 V DC,
• corrente nominale: 100 A,
• corrente continua: 70 A,
• segnale analogico di riferimento della velocità: ±10 V,
• raffreddamento forzato tramite ventola,
• alimentazione della ventola: 220 V AC, 50-60 Hz,
• portata d’aria richiesta: circa 32 l/s.

La sigla A00 indica un ingresso analogico del valore di riferimento, l’assenza di un ingresso encoder aggiuntivo e l’assenza di un’interfaccia ausiliaria. Il simbolo W1 descrive una variante raffreddata mediante dissipatore e ventola alimentata in corrente alternata.

Quali sintomi indicano un guasto dell’Indramat KDA3.2?

Un guasto dell’azionamento mandrino non provoca sempre il completo arresto della macchina. Alcune anomalie si manifestano inizialmente solo a velocità elevate, dopo il riscaldamento del dispositivo o durante lavorazioni che richiedono una coppia elevata.

Tra i sintomi che richiedono una diagnostica rientrano:

• mancato avvio del mandrino,
• assenza del segnale READY,
• arresti ripetuti dell’azionamento,
• velocità di rotazione instabile,
• assenza di risposta al segnale analogico di riferimento ±10 V,
• arresto del mandrino sotto carico,
• surriscaldamento eccessivo dell’alloggiamento o del dissipatore,
• rumore anomalo della ventola,
• errori di sovracorrente o temperatura,
• problemi che compaiono solo dopo il riscaldamento della macchina.

Assenza del segnale READY e problemi di avvio del mandrino

L’assenza del segnale READY può essere associata a una tensione ausiliaria errata, un errore interno, un problema nel circuito di protezione, un guasto dell’elettronica di controllo o uno stato anomalo del circuito DC. La diagnostica dovrebbe iniziare dalla lettura del messaggio sul pannello operatore e dalla verifica delle condizioni necessarie per l’abilitazione dell’azionamento.

Non si dovrebbero sostituire moduli casualmente basandosi esclusivamente sul codice di errore. Lo stesso sintomo può essere causato da un alimentatore difettoso, da un circuito di misura danneggiato, da un componente di potenza o da un problema esterno all’azionamento.

Arresti termici e surriscaldamento dell’azionamento

Una delle cause principali dei problemi del KDA3.2 è un raffreddamento insufficiente. La documentazione tecnica di questa soluzione indica una portata d’aria richiesta di circa 32 l/s. Un dissipatore sporco, condotti dell’aria ostruiti, una ventola LE4 usurata o un flusso d’aria limitato nell’armadio elettrico possono causare un aumento della temperatura e arresti termici.

La sola sostituzione della ventola non sempre risolve il problema. È necessario verificarne l’alimentazione, la direzione del flusso d’aria, l’efficienza, lo stato del dissipatore e la pervietà dell’intero canale di raffreddamento. Occorre inoltre stabilire se il surriscaldamento non sia dovuto a un sovraccarico del motore, a un modulo di potenza difettoso o a un’ondulazione eccessiva nel circuito intermedio.

Velocità instabile e arresto del mandrino sotto carico

Le oscillazioni della velocità possono derivare da problemi dell’ingresso analogico del valore di riferimento, interferenze sul segnale ±10 V, danni al circuito di retroazione, misurazione errata della corrente o funzionamento instabile degli alimentatori ausiliari.

Se l’azionamento funziona a vuoto ma si arresta durante la lavorazione, devono essere controllati anche i moduli di potenza, i condensatori del circuito DC, i collegamenti del motore e le protezioni contro le sovracorrenti. Una prova eseguita esclusivamente a banco, senza riprodurre le condizioni dinamiche, potrebbe non rilevare questo tipo di guasto.

Come viene eseguita la diagnostica dell’Indramat KDA 3.2?

La diagnostica professionale dell’Indramat KDA 3.2 dovrebbe essere eseguita per fasi. Ciò consente di distinguere i guasti dell’elettronica dai problemi legati al motore, all’impianto della macchina, al sistema di raffreddamento o ai segnali di controllo.

La diagnostica di base comprende:

• lettura del messaggio sul pannello operatore,
• controllo delle tensioni ausiliarie,
• misurazione del circuito intermedio DC,
• verifica del segnale READY,
• controllo della ventola e del flusso d’aria,
• misurazioni dei moduli di potenza,
• controllo del pilotaggio dei transistor,
• verifica di condensatori, resistori e relè,
• diagnostica dei circuiti di misurazione della corrente,
• test dell’ingresso analogico ±10 V,
• controllo del circuito di retroazione del motore.

Controllo sicuro del circuito intermedio a 300 V DC

L’azionamento contiene un circuito intermedio con tensione pericolosa. Prima di smontare il dispositivo, occorre scollegare l’alimentazione, attendere almeno un minuto e quindi confermare mediante misurazione che la tensione sia scesa al di sotto di 50 V.

Non si deve presumere che il semplice spegnimento della macchina comporti la scarica dei condensatori. Un guasto del circuito di scarica può mantenere una tensione pericolosa per un periodo più lungo. Gli interventi devono essere eseguiti da personale in possesso delle qualifiche e delle apparecchiature di misura adeguate.

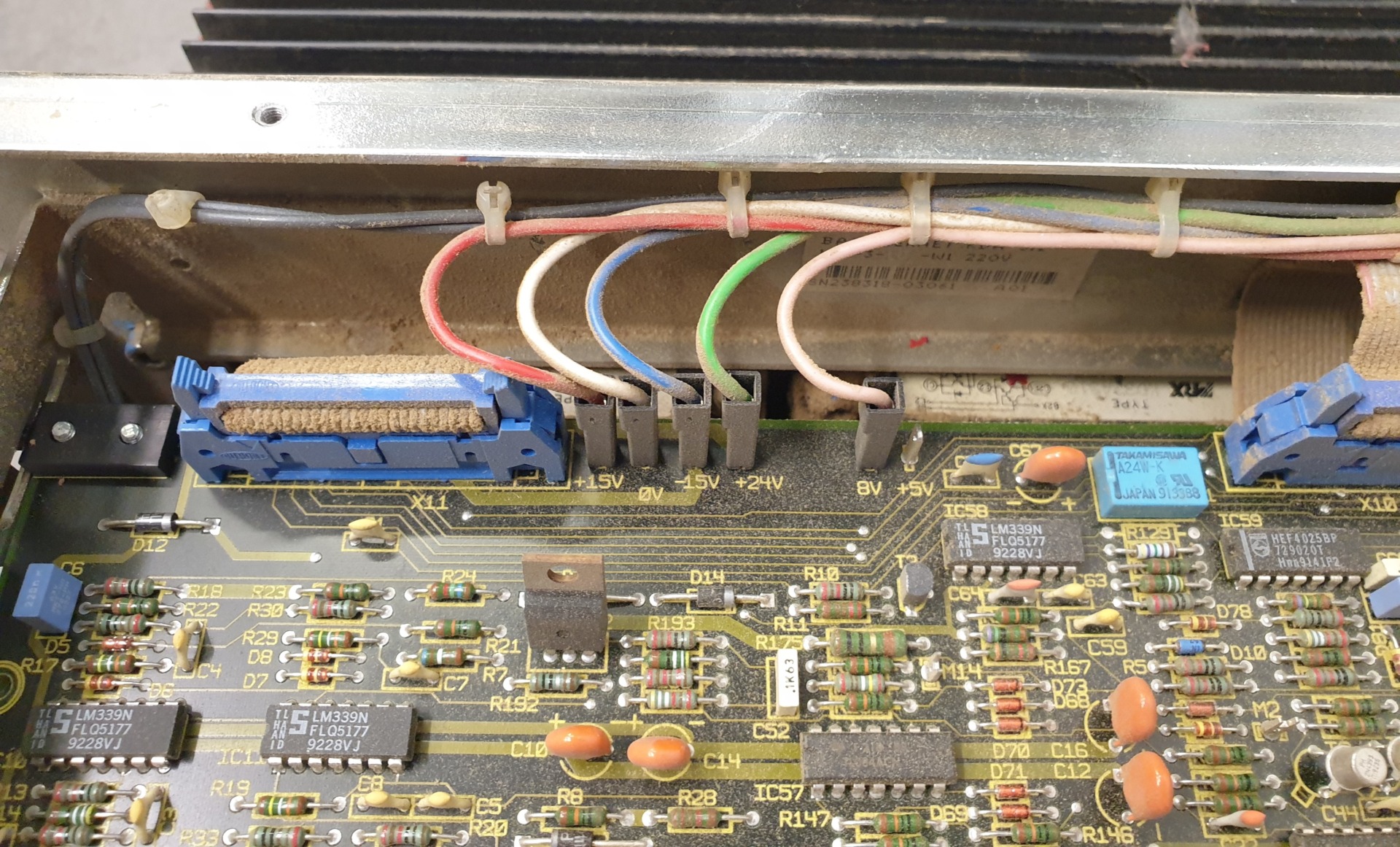

Diagnostica dei moduli di potenza, degli alimentatori e dell’ingresso ±10 V

Durante le misurazioni della sezione di potenza è necessario verificare l’assenza di cortocircuiti, dispersioni o differenze tra i singoli rami. È altrettanto importante controllare i circuiti di pilotaggio dei transistor, poiché la sostituzione del solo componente di potenza senza eliminare il guasto del driver può provocare una nuova avaria dopo l’avvio.

Gli alimentatori ausiliari dovrebbero essere verificati sia a vuoto sia durante il funzionamento dell’elettronica. Cadute di tensione o un’ondulazione eccessiva possono causare instabilità del controllo, misurazioni errate e arresti casuali dell’azionamento.

Il test dell’ingresso analogico dovrebbe confermare la corretta risposta dell’azionamento nell’intero intervallo del segnale ±10 V. È inoltre necessario verificare la linearità, il punto zero e l’immunità dell’ingresso alle interferenze.

Assistenza KDA3.2-100-3-A00-W1 – sostituzione dei componenti e test sotto carico

Cosa comprende la riparazione completa dell’azionamento Indramat KDA?

L’ambito della riparazione di un azionamento Indramat KDA dovrebbe essere definito in base alle misurazioni e non esclusivamente all’ispezione visiva. Un danno visibile può essere la conseguenza di un altro guasto, ad esempio di un problema nel pilotaggio dei transistor, nell’alimentatore ausiliario, nel circuito di misura o nel sistema di raffreddamento.

Un’assistenza completa del KDA3.2-100-3-A00-W1 può comprendere:

• sostituzione dei componenti danneggiati della sezione di potenza,
• riparazione dei circuiti di pilotaggio dei transistor,
• rigenerazione degli alimentatori ausiliari,
• sostituzione dei condensatori usurati,
• sostituzione dei resistori e dei relè danneggiati,
• riparazione dei circuiti di misurazione della corrente,
• riparazione dell’ingresso analogico del valore di riferimento,
• diagnostica del circuito di feedback del motore,
• pulizia del dissipatore e dei condotti dell’aria,
• sostituzione o rigenerazione della ventola,
• controllo dei collegamenti, dei connettori e delle saldature,
• protezione della configurazione memorizzata nel modulo AS3.

Dopo la sostituzione dei componenti, il dispositivo dovrebbe essere sottoposto a test di isolamento e cortocircuito, misurazione dell’ondulazione del circuito intermedio, controllo delle tensioni di alimentazione dell’elettronica e test delle protezioni contro sovracorrenti e sovratemperature.
La fase finale dovrebbe essere una prova dinamica sotto carico. Essa consente di verificare il comportamento dell’azionamento durante le variazioni di velocità, l’aumento della coppia, il riscaldamento e il funzionamento prolungato.

Riparazione del sistema di raffreddamento e controllo della ventola LE4

La ventola LE4, il dissipatore e i condotti dell’aria richiedono un controllo particolarmente accurato. Cuscinetti della ventola usurati, pale sporche, una riduzione della velocità di rotazione o un’alimentazione inadeguata possono diminuire significativamente l’efficienza del raffreddamento, anche se la ventola continua a girare.

Nell’ambito dell’assistenza è necessario controllare:

• la tensione di alimentazione della ventola,
• lo stato meccanico e il livello di rumorosità,
• la direzione del flusso d’aria,
• la pervietà dei condotti di ventilazione,
• il grado di sporcizia del dissipatore,
• le condizioni di dissipazione del calore nell’armadio elettrico.

Trascurare il sistema di raffreddamento durante la rigenerazione aumenta il rischio di nuovi arresti termici e accelera l’invecchiamento dei condensatori e dei componenti di potenza.

Perché durante la riparazione è necessario proteggere il modulo AS3?

Il modulo AS3 memorizza il software e i parametri adattati al motore e alla macchina. Per questo motivo non dovrebbe essere riprogrammato o sostituito abitualmente senza prima mettere in sicurezza i dati e confermare la compatibilità della configurazione.

Il produttore ha previsto la possibilità di trasferire il modulo AS3 in un’unità sostitutiva compatibile. Ciò consente di conservare la configurazione dell’azionamento e può ridurre significativamente i tempi di riavvio della macchina dopo la sostituzione del dispositivo.

Una gestione errata del modulo può causare la perdita dei parametri, l’incompatibilità con il motore o la necessità di eseguire nuovamente la taratura del sistema. Prima di iniziare la riparazione, è quindi opportuno informare il servizio di assistenza se l’azionamento è ancora completo e se il modulo AS3 è stato precedentemente trasferito.

Riparazione, acquisto di un’unità sostitutiva o ammodernamento della macchina?

In caso di guasto di un azionamento meno recente, il reparto manutenzione valuta generalmente tre soluzioni: riparare il dispositivo esistente, acquistare un’unità sostitutiva oppure ammodernare il sistema di azionamento. La scelta dovrebbe tenere conto dello stato dell’azionamento, della disponibilità dei ricambi, della configurazione della macchina, del costo del fermo e dei rischi connessi alla messa in servizio di una soluzione diversa.

Quando conviene rigenerare l’Indramat KDA3.2?

La rigenerazione dell’Indramat KDA3.2 è generalmente giustificata quando il dispositivo è completo, il modulo AS3 ha conservato la configurazione e i componenti danneggiati possono essere sostituiti o riparati. Mantenere l’azionamento originale limita la portata delle modifiche alla macchina e riduce il rischio di problemi di compatibilità.

La riparazione può essere particolarmente vantaggiosa quando:

• la macchina presenta una configurazione non standard,
• è necessario conservare i parametri memorizzati nel modulo AS3,
• un’unità sostitutiva non è immediatamente disponibile,
• l’ammodernamento richiederebbe modifiche al controllo o al cablaggio,
• il costo del fermo giustifica un intervento prioritario.

Quando valutare la sostituzione dell’azionamento o l’ammodernamento del controllo?

L’acquisto di un’unità sostitutiva dovrebbe essere preso in considerazione quando i danni sono estesi, l’alloggiamento o le schede sono incompleti, l’azionamento è già stato riparato più volte oppure è necessario riavviare immediatamente la linea. È tuttavia indispensabile verificare la compatibilità della sigla completa, delle interfacce, del raffreddamento e della configurazione.

L’ammodernamento può essere giustificato in caso di revisione programmata della macchina, indisponibilità di dispositivi compatibili o necessità di aumentare l’affidabilità e la disponibilità dei ricambi negli anni successivi. Occorre inoltre considerare la necessità di adattare il controllo, i segnali, il motore, le protezioni e la documentazione tecnica.

Un azionamento danneggiato può anche essere venduto, dato in permuta o utilizzato come fonte di ricambi. Prima di prendere una decisione è tuttavia opportuno eseguire una diagnostica, poiché un dispositivo considerato sul posto non riparabile potrebbe richiedere solamente la sostituzione di determinati componenti.

Come ridurre il fermo di una macchina utensile CNC?

Il maggior risparmio di tempo può essere ottenuto ancora prima della spedizione del dispositivo al servizio di assistenza. È consigliabile allegare all’azionamento:

• la sigla completa riportata sulla targhetta identificativa,
• foto del dispositivo e del modulo AS3,
• il codice o il contenuto del messaggio di errore,
• una descrizione del momento in cui si è verificato il guasto,
• l’indicazione se il problema si verifica dopo il riscaldamento o sotto carico,
• il modello del motore collegato,
• informazioni sulle riparazioni precedenti,
• informazioni sullo stato della ventola e del sistema di raffreddamento.

Non si dovrebbero smontare i moduli, rimuovere le marcature o riprogrammare autonomamente il modulo AS3. Un dispositivo completo consente di ricostruire le relazioni tra la sezione di potenza, il controllo, il raffreddamento e la configurazione.

Se il costo di ogni ora di fermo è elevato, è possibile verificare parallelamente la disponibilità di una riparazione prioritaria, del noleggio o dell’acquisto di un’unità sostitutiva. Questo approccio riduce il rischio di dover attendere una sola variante della soluzione.

Hai bisogno di riparare un Indramat KDA3.2-100-3-A00-W1? Invia una foto della targhetta identificativa, una descrizione dei sintomi e i messaggi visualizzati sul pannello. Sulla base di queste informazioni sarà possibile definire preliminarmente l’ambito della diagnostica, la modalità di spedizione e le opzioni disponibili: riparazione, rigenerazione, sostituzione, acquisto o ammodernamento. —> Richiedi la riparazione
