Riparazione dell’azionamento Baumüller BM5526. Assistenza Baumüller b maXX BM5526 con garanzia di qualità

La riparazione dell’azionamento Baumüller BM5526 è un servizio rivolto agli stabilimenti industriali in cui un guasto del modulo di azionamento può fermare il lavoro di un asse, di una macchina di produzione, di una linea tecnologica o di un sistema motion control. Il modello Baumüller BM5526 appartiene alla serie b maXX 5500 ed è utilizzato in applicazioni che richiedono un controllo preciso del motore, un funzionamento stabile dell’azionamento e una rapida risposta del sistema sotto carico.

Se il dispositivo segnala errori dopo l’avvio, non raggiunge lo stato di pronto, si spegne durante il funzionamento o causa un funzionamento instabile dell’asse, non è sempre necessaria la sostituzione immediata con un nuovo modulo. In molti casi sono possibili la diagnostica, la riparazione e la rimessa in funzione dell’azionamento dopo l’eliminazione della causa del guasto.

Hai un Baumüller BM5526 danneggiato? Invia il dispositivo in diagnostica. Una rapida valutazione dello stato dell’azionamento consente di ridurre il rischio di lunghi fermi macchina e di verificare se la riparazione è possibile e conveniente.

Chiama: +48 717 500 983

Baumüller BM5526 – parametri, applicazione e importanza nel sistema di azionamento

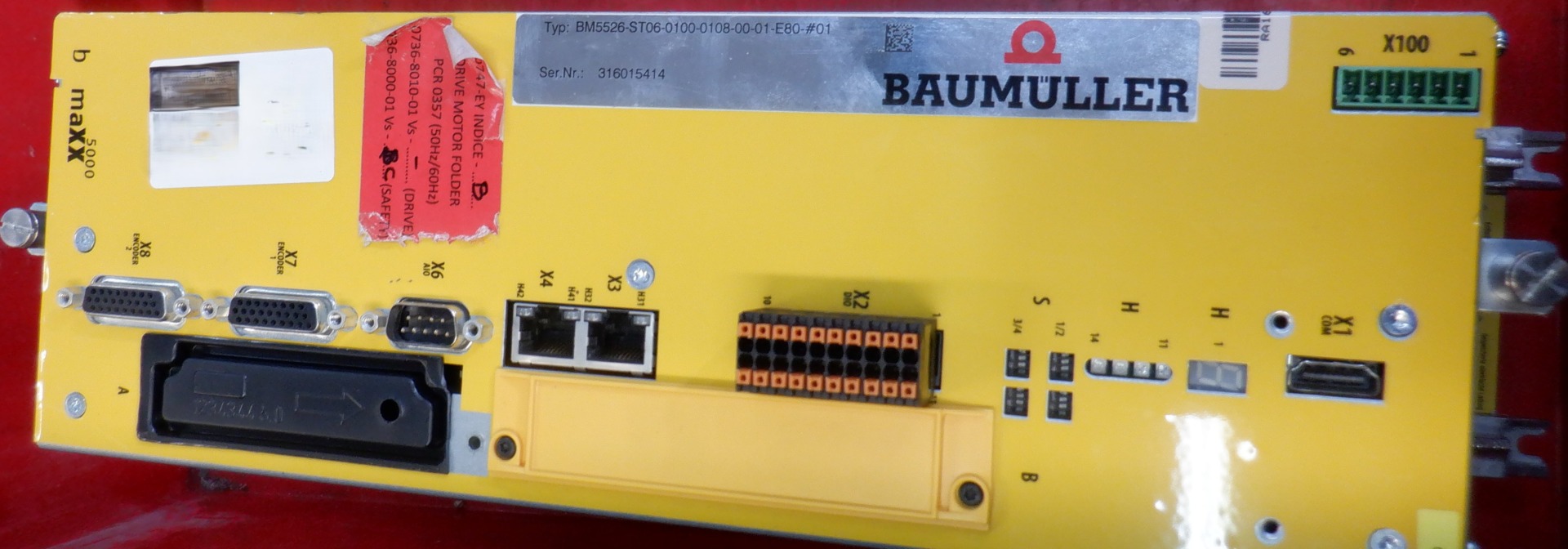

Che cos’è il Baumüller b maXX BM5526?

Baumüller BM5526 è un dispositivo della serie b maXX 5500, appartenente al gruppo BM5500 / BM5600 / BM5700. Secondo la documentazione del produttore, questa serie comprende unità base e moduli di potenza con servo controller, destinati al controllo dei motori nei sistemi di azionamento.

I dispositivi di questo gruppo possono funzionare come raddrizzatori di rete o raddrizzatori di rete attivi in combinazione con moduli di potenza dotati di servo controller. Il modello BM5526 fa parte del gruppo BM552X universal units, cioè unità universali di alimentazione e azionamento utilizzate nei sistemi di automazione industriale.

In pratica, l’azionamento Baumüller BM5526 è responsabile del funzionamento stabile del sistema di azionamento, perciò un suo guasto può portare rapidamente all’arresto della macchina, alla perdita di controllo dell’asse o a problemi di ripetibilità del processo.

Parametri tecnici principali del BM5526

Durante la diagnostica, la riparazione o la sostituzione dell’azionamento Baumüller BM5526 è molto importante confermare i parametri del dispositivo e il codice completo riportato sulla targhetta. La sola designazione BM5526 potrebbe non essere sufficiente per la corretta selezione dei componenti, perché la variante costruttiva può influire sul metodo di alimentazione, sul raffreddamento, sulla configurazione e sulla compatibilità con la macchina.

Per il modello BM5526, la documentazione indica tra l’altro i seguenti parametri:

• serie del dispositivo: Baumüller b maXX 5500, gruppo BM5500 / BM5600 / BM5700,
• tipo di unità: BM552X universal units,
• alimentazione: 3 × 400 V AC / 50-60 Hz,
• intervallo ammesso della tensione di alimentazione: da 207 V a 528 V AC,
• intervallo della frequenza di alimentazione: da 47 Hz a 63 Hz,
• potenza in ingresso per BM5526-XTXX: 13,2 kVA,
• corrente nominale in ingresso: 19,0 A,
• tensione del circuito intermedio: 540 V DC,
• capacità interna del DC link: 705 µF,
• tempo di scarica del circuito intermedio per la capacità interna: 510 s,
• tensione di uscita: da 3 × 0 V a 3 × 370 V,
• frequenza di uscita: fino a 450 Hz con frequenza di commutazione di 4 kHz,
• corrente nominale in uscita: 22,5 A a 4 kHz e 18,0 A a 8 kHz,
• corrente di picco: 45,0 A a 4 kHz e 36,0 A a 8 kHz,
• tempo massimo di sovraccarico: 8 s,
• flusso d’aria di raffreddamento richiesto: 56 m³/h,
• altitudine massima di lavoro: 2000 m s.l.m.

Il tempo di scarica del circuito intermedio è particolarmente importante. Prima dei lavori di assistenza occorre sempre considerare il tempo di scarica dei condensatori e confermare l’assenza di tensione. Ciò riguarda sia la diagnostica in laboratorio sia le attività eseguite presso il quadro di comando.

Dove viene utilizzato l’azionamento Baumüller BM5526?

Baumüller b maXX BM5526 è utilizzato nei sistemi di automazione industriale in cui contano il controllo preciso dell’azionamento, il funzionamento stabile dell’asse e la capacità di gestire carichi dinamici. Dispositivi di questo tipo si trovano, tra l’altro, in macchine di produzione, sistemi di confezionamento, linee tecnologiche, applicazioni motion control e sistemi che richiedono una rapida risposta del servoazionamento.

Un guasto del BM5526 può avere un impatto diretto sul funzionamento dell’intera macchina. Se l’azionamento è responsabile di un asse critico, un problema del modulo può fermare la produzione, causare errori di posizionamento, disturbare il ciclo di lavoro o impedire il riavvio della linea dopo un arresto.

Se l’azionamento Baumüller BM5526 lavora in una macchina chiave, non conviene rimandare la diagnostica. Un controllo tempestivo del dispositivo può aiutare a rilevare danni all’alimentazione, al circuito DC, al modulo di potenza, al raffreddamento o alla comunicazione prima che il problema porti a un altro guasto.

Guasto del Baumüller BM5526. Quando inviare l’azionamento Baumüller in assistenza?

Sintomi tipici di un Baumüller BM5526 danneggiato

Un guasto del Baumüller BM5526 può manifestarsi in diversi modi. Alcuni difetti sono visibili subito dopo l’inserimento dell’alimentazione, altri compaiono solo sotto carico, all’avvio dell’asse o durante il funzionamento dinamico della macchina.

I sintomi tipici che possono indicare un Baumüller BM5526 danneggiato includono:

• assenza dello stato di pronto dell’azionamento dopo l’inserimento dell’alimentazione,
• errori che compaiono subito dopo l’avvio,
• spegnimento dell’azionamento sotto carico,
• funzionamento instabile dell’asse,
• problemi nel mantenimento del funzionamento richiesto del servomotore,
• messaggi relativi alla tensione del circuito intermedio,
• problemi di comunicazione con il sistema di controllo,
• surriscaldamento del dispositivo,
• intervento delle protezioni dopo il collegamento del motore,
• errori ricorrenti dopo un precedente reset della macchina.

Tali sintomi non indicano sempre un danneggiamento esclusivamente del modulo stesso. Il problema può derivare anche dalle condizioni di lavoro nel quadro di comando, da un raffreddamento non corretto, dai collegamenti del motore, dalla resistenza di frenatura, dall’alimentazione o da un sovraccarico del sistema.

Hai un BM5526 che non si avvia o si spegne sotto carico? Fornisci al servizio assistenza il codice completo del dispositivo, la descrizione dei sintomi, le condizioni di lavoro della macchina e le informazioni sugli errori. Questo accelera la diagnostica e consente di determinare più rapidamente il possibile ambito della riparazione.

Cosa controllare prima della riparazione dell’azionamento Baumüller BM5526?

Prima di inviare il dispositivo in assistenza, vale la pena raccogliere le informazioni di base dalla macchina. Questo consente di distinguere un guasto dell’azionamento stesso dai problemi presenti nell’installazione, nel motore, nel cablaggio o nel sistema di controllo.

Quando si segnala una riparazione, conviene controllare e comunicare:

• il numero di catalogo completo dalla targhetta, ad es. BM5526-ST06-0100-0108-00-01-E80-#01,
• la descrizione dei sintomi del guasto e il momento in cui si verificano,
• l’informazione se l’errore compare dopo l’avvio, sotto carico o in modo casuale,
• i messaggi di errore dal pannello, dal controllore o dal sistema superiore,
• lo stato dell’alimentazione e delle protezioni,
• le condizioni di raffreddamento nel quadro di comando,
• lo stato della ventilazione e dei filtri,
• le informazioni sugli ultimi lavori eseguiti sulla macchina, sulla sostituzione del motore, dei cavi o dei moduli,
• se il guasto si è verificato dopo una sovratensione, un sovraccarico, una perdita di alimentazione o un surriscaldamento.

Nel caso del BM5526 è importante anche controllare il sistema di raffreddamento. La documentazione definisce il flusso d’aria di raffreddamento richiesto pari a 56 m³/h. Una temperatura troppo alta nel quadro, filtri sporchi, ventilazione ostruita o distanze di montaggio non corrette possono influire sulla durata del modulo di potenza e dei condensatori.

Diagnostica e riparazione del Baumüller BM5526 in assistenza

Una riparazione professionale del Baumüller BM5526 dovrebbe iniziare dalla diagnostica, non dalla sostituzione casuale dei componenti. In un dispositivo di questo tipo occorre controllare sia la parte di alimentazione sia la parte di azionamento, perché il guasto può riguardare il circuito intermedio DC, il modulo di potenza, i condensatori, il raffreddamento, i circuiti di misura o la comunicazione.

Durante la diagnostica del BM5526 si analizzano tra l’altro:

• la sezione di alimentazione e raddrizzatore,
• il circuito intermedio DC link,
• lo stato dei condensatori,
• il modulo di potenza,
• il sistema di raffreddamento,
• i collegamenti del motore,
• la resistenza di frenatura e il circuito di frenatura,
• la comunicazione con il sistema di controllo,
• la risposta dell’azionamento all’avvio e sotto carico,
• tracce di surriscaldamento, sovraccarico, sovratensione o danni meccanici.

Solo dopo tale valutazione è possibile determinare se la riparazione dell’azionamento Baumüller BM5526 è tecnicamente possibile ed economicamente giustificata. In molti casi l’assistenza consente di ripristinare il funzionamento del dispositivo senza dover sostituire costosiamente l’intero modulo.

Riparazione o sostituzione del BM5526 – cosa conviene di più?

La decisione tra riparazione e sostituzione dell’azionamento dipende dal tipo di guasto, dalla disponibilità dei componenti, dal tempo di fermo e dall’importanza della macchina per la produzione. Nel caso di moduli più vecchi o difficilmente reperibili, la riparazione è spesso una soluzione vantaggiosa perché consente di mantenere la compatibilità con la configurazione esistente della macchina.

La riparazione dell’azionamento Baumüller BM5526 ha senso soprattutto quando:

• il dispositivo ha un codice completo e compatibile con il sistema esistente,
• la macchina è configurata per una specifica variante dell’azionamento,
• l’acquisto di un modulo nuovo o funzionante comporta un lungo tempo di attesa,
• il guasto riguarda sezioni del dispositivo riparabili,
• ti interessa ridurre i costi del fermo macchina,
• la sostituzione con un’altra variante potrebbe richiedere configurazione o messa in servizio aggiuntiva.

L’acquisto di un modulo funzionante o di un ricambio va considerato quando l’azionamento presenta danni estesi, la riparazione non è conveniente o la produzione richiede l’avvio immediato della macchina. In pratica, la soluzione migliore può essere la combinazione di entrambe le azioni: sostituzione rapida con un modulo funzionante e riparazione del dispositivo danneggiato come riserva di magazzino.

Scelta del BM5526-ST06-0100-0108-00-01-E80-#01 e di altre varianti dell’azionamento

Il Baumüller BM5526 non dovrebbe essere selezionato esclusivamente in base ai primi caratteri della designazione. Il codice completo, come BM5526-ST06-0100-0108-00-01-E80-#01, può contenere informazioni rilevanti per la specifica esecuzione del dispositivo e per la sua compatibilità con la macchina.

Durante la sostituzione o l’acquisto dell’azionamento occorre confermare:

• il numero di catalogo completo,
• la variante costruttiva,
• i parametri di corrente,
• il metodo di raffreddamento,
• il tipo di rete di alimentazione,
• la compatibilità con il motore,
• la configurazione della macchina,
• i requisiti relativi alla reattanza di rete e all’induttanza del sistema di alimentazione,
• la compatibilità con il sistema di controllo esistente.

Un ricambio scelto in modo errato può causare problemi di avvio, sovraccarichi, errori di comunicazione o funzionamento non corretto dell’asse. Per questo, prima della sostituzione del BM5526, conviene consultare la scelta con un centro assistenza o un fornitore che conosca la specificità dei dispositivi Baumüller b maXX.

Non sei sicuro che un determinato BM5526 sia adatto alla tua macchina? Invia una foto della targhetta e una descrizione dell’applicazione. La verifica del codice completo riduce il rischio di acquisto errato e di problemi durante la messa in servizio.

Assistenza Baumüller e perché conviene agire rapidamente?

Nei reparti di manutenzione conta non solo la riparazione in sé, ma soprattutto il tempo di reazione. Un Baumüller BM5526 danneggiato può fermare un asse chiave, una linea di produzione o una macchina la cui indisponibilità causa ritardi, perdite produttive e pressione per trovare rapidamente una soluzione.

Una segnalazione rapida del dispositivo al servizio assistenza consente di:

• determinare se il guasto riguarda l’azionamento o le condizioni di lavoro nella macchina,
• verificare la possibilità di riparazione,
• prendere una decisione tra riparazione e sostituzione,
• evitare l’acquisto di una variante incompatibile,
• ridurre il tempo di fermo,
• mettere in sicurezza un modulo di riserva per il futuro.

L’assistenza Baumüller BM5526 è una soluzione per le aziende che vogliono ripristinare l’efficienza del sistema di azionamento, ridurre il rischio di un nuovo guasto e prendere decisioni sulla base della diagnostica, non di supposizioni. Segnala la riparazione dell’azionamento Baumüller BM5526. Fornisci il codice completo del dispositivo, la descrizione dei sintomi e le informazioni sulla macchina. Su questa base è possibile valutare più rapidamente l’ambito della diagnostica, la possibilità di riparazione e il percorso migliore per riportare il dispositivo al lavoro. —> Ordina la riparazione
