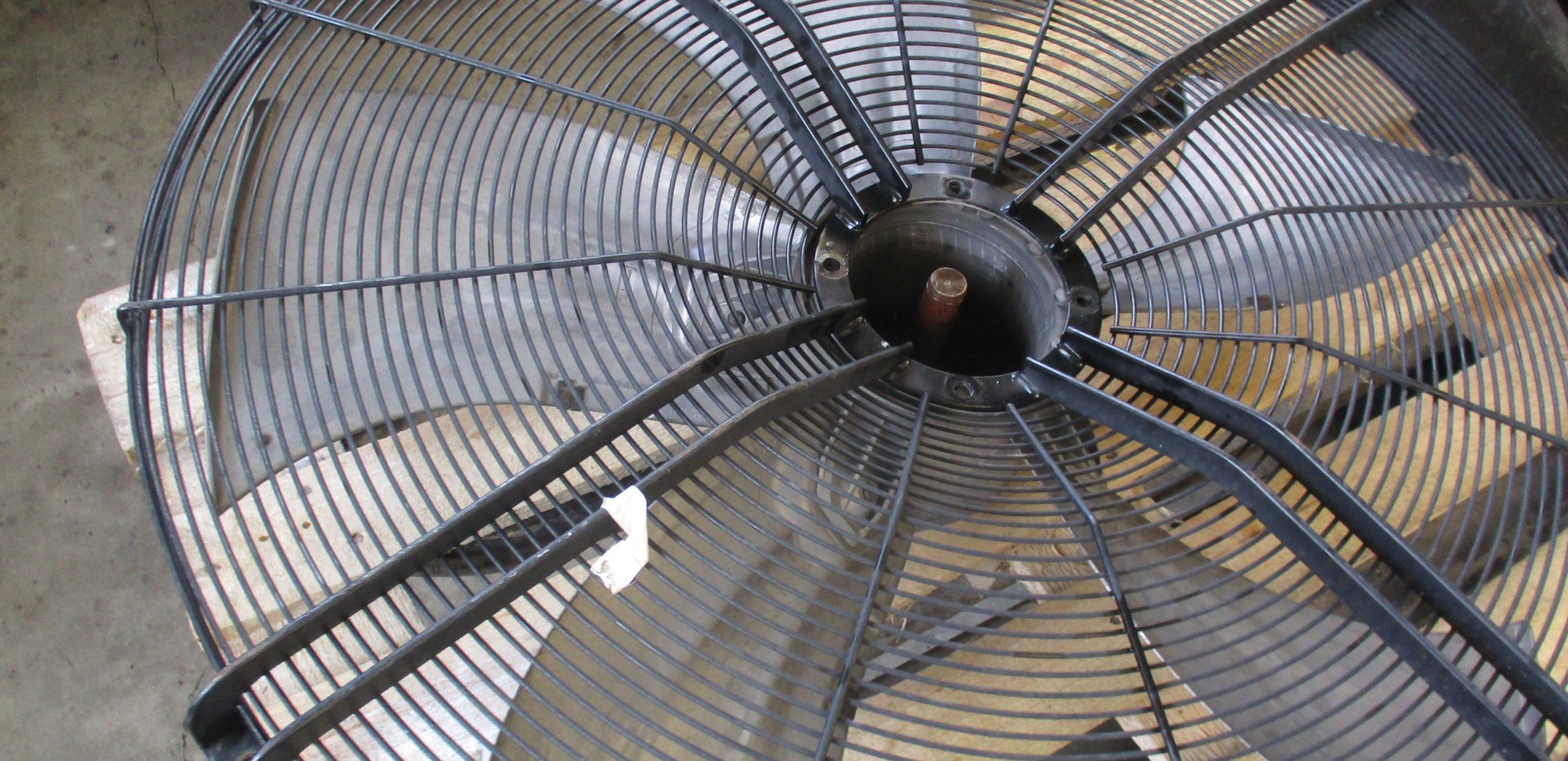

Riparazione del ventilatore assiale EBM PAPST A6D910-AP01-01. Effetti delle alte temperature e del funzionamento intensivo

La riparazione dell’EBM PAPST A6D910-AP01-01 può essere necessaria soprattutto dopo periodi caratterizzati da alte temperature e funzionamento intensivo del dispositivo. In questo ventilatore assiale industriale, i problemi possono interessare sia il motore M6D138-NA, la protezione termica e i collegamenti elettrici, sia il gruppo cuscinetti e la girante. Difficoltà di avviamento, arresti dopo il riscaldamento, rumori, vibrazioni o un evidente gioco della girante non devono essere ignorati, poiché il funzionamento prolungato può aggravare il danno e aumentare il rischio di un fermo imprevisto dell’impianto.

Nella pratica di assistenza è particolarmente importante distinguere se la causa del problema sia un sovraccarico termico temporaneo, un guasto dell’alimentazione, l’usura dei cuscinetti, lo sbilanciamento delle parti rotanti oppure un danno al motore stesso. Solo sulla base della diagnostica è possibile valutare se sia sufficiente la riparazione o la rigenerazione del ventilatore EBM PAPST oppure se sia più giustificata la sostituzione del dispositivo.

Chiama: +48 717 500 983

EBM PAPST A6D910-AP01-01 – parametri tecnici ed effetti del funzionamento durante le alte temperature

Quali sono i parametri del ventilatore assiale EBM PAPST A6D910-AP01-01?

EBM-PAPST A6D910-AP01-01 è un ventilatore assiale industriale con un diametro di 910 mm. La struttura utilizza un motore trifase M6D138-NA alimentato a 400 V AC con una frequenza di 50 Hz. La girante e le cinque pale sono realizzate in alluminio pressofuso.

Il dispositivo presenta un grado di protezione IP54, classe di isolamento F, cuscinetti a sfere ed è progettato per il funzionamento continuo S1. Un elemento importante della protezione del motore è inoltre il sistema di protezione termica TOP, ovvero Thermal Overload Protector.

Parametro	Collegamento Δ	Collegamento Y
Velocità di rotazione	890 giri/min	685 giri/min
Potenza	2450 W	1560 W
Corrente	5,2 A	2,9 A
Corrente di avviamento	18,6 A	6,2 A

Nel punto di massima efficienza, i valori di esercizio sono pari a circa 22 005 m³/h di portata d’aria, 137 Pa di pressione, 2,37 kW di potenza assorbita e circa 900 giri/min. La temperatura ambiente massima consentita durante il funzionamento è di 50°C.

Questi parametri sono importanti anche durante la diagnostica. Se il ventilatore funziona con valori di corrente anomali, raggiunge una temperatura insolita o la sua velocità si discosta chiaramente dal normale funzionamento, è necessario ricercare la causa sia dal punto di vista elettrico sia da quello meccanico.

In che modo le alte temperature influiscono sul motore e sui cuscinetti del ventilatore?

Durante i periodi di caldo intenso, la temperatura ambiente può ridurre significativamente il margine termico del dispositivo. Un ventilatore che funziona per molte ore ad alta temperatura deve non solo dissipare il calore generato dal proprio motore, ma anche operare in un ambiente in cui le possibilità di raffreddamento sono limitate.

Nel caso dell’A6D910-AP01-01, assume particolare importanza il limite della temperatura ambiente pari a 50°C. È importante ricordare che la temperatura dell’aria direttamente in prossimità del dispositivo può differire da quella misurata all’esterno dell’impianto, soprattutto in spazi tecnologici chiusi, sui tetti, vicino agli scambiatori di calore oppure in aree con ventilazione limitata.

Perché i cuscinetti del ventilatore si usurano più rapidamente durante le alte temperature?

La durata del gruppo cuscinetti dipende, tra l’altro, dalla temperatura di esercizio, dalla velocità di rotazione, dal carico e dalle proprietà del lubrificante. Una temperatura elevata accelera l’invecchiamento del grasso e un funzionamento prolungato in tali condizioni può aumentare la velocità di usura dei cuscinetti.

Un sintomo iniziale può essere un leggero rumore o una variazione del suono prodotto dal ventilatore. Nelle fasi successive possono comparire rumori più evidenti, vibrazioni crescenti, gioco radiale o assiale, maggiore resistenza alla rotazione e, nei casi estremi, problemi nel raggiungimento della corretta velocità di rotazione.

Se dopo un intenso periodo estivo il ventilatore ha iniziato a funzionare più rumorosamente o sono comparse vibrazioni, è consigliabile eseguire una diagnostica prima di proseguire l’utilizzo. Un controllo tempestivo dei cuscinetti può ridurre il rischio di danneggiare altri componenti del gruppo rotante.

Perché la protezione TOP può arrestare il ventilatore?

Il motore M6D138-NA è dotato di un sistema di protezione termica TOP. Il suo compito è proteggere l’azionamento dal funzionamento in condizioni termiche pericolose. Se la temperatura del motore aumenta eccessivamente, la protezione può interrompere il funzionamento tramite un circuito di comando opportunamente configurato.

Gli arresti ripetuti del ventilatore dopo il riscaldamento non devono quindi portare automaticamente alla sostituzione del motore. È necessario innanzitutto stabilire perché la temperatura aumenta. La causa può essere una temperatura ambiente troppo elevata, un raffreddamento insufficiente, un sovraccarico meccanico, una maggiore resistenza dei cuscinetti, un’alimentazione non corretta oppure un problema nei collegamenti elettrici.

Quali sintomi indicano un guasto del ventilatore EBM PAPST?

Il guasto di un ventilatore industriale non significa sempre l’arresto completo della girante. Molti guasti si sviluppano gradualmente e mostrano in anticipo sintomi che possono essere rilevati dal reparto manutenzione.

• avviamento difficile o assenza di rotazione – possibili problemi di alimentazione, collegamenti, motore oppure blocco meccanico,
• arresti periodici dopo il riscaldamento – è necessario controllare le condizioni termiche e il circuito di protezione TOP,
• aumento del rumore dei cuscinetti – può indicare un’usura progressiva del gruppo cuscinetti,
• gioco percepibile della girante – richiede il controllo dei cuscinetti e del fissaggio degli elementi meccanici,
• funzionamento irregolare – una delle possibili cause è lo sbilanciamento del gruppo rotante,
• vibrazioni eccessive – possono derivare da sbilanciamento, usura dei cuscinetti o problemi meccanici,
• surriscaldamento eccessivo del motore – richiede contemporaneamente un controllo elettrico e meccanico.

Particolarmente pericolosa è la situazione in cui l’aumento del rumore e delle vibrazioni viene ignorato perché il ventilatore continua a garantire il flusso d’aria. Il peggioramento delle condizioni dei cuscinetti può influire sul funzionamento dell’intero gruppo rotante e, di conseguenza, provocare danni molto più gravi.

Diagnostica e riparazione del ventilatore EBM PAPST A6D910-AP01-01

Come diagnosticare un ventilatore industriale che non si avvia o si surriscalda?

Una diagnostica efficace del ventilatore industriale deve comprendere sia la parte elettrica sia quella meccanica. La sola sostituzione dei cuscinetti senza controllare il motore potrebbe non risolvere il problema, così come le misurazioni elettriche non rileveranno uno sbilanciamento della girante o un’eccessiva resistenza meccanica.

Controllo dell’alimentazione e delle correnti di fase

La prima fase consiste nel controllo dell’alimentazione trifase. È necessario verificare le tensioni, la loro simmetria e i valori delle correnti di fase durante il funzionamento. Una differenza anomala tra le fasi può indicare, tra l’altro, un problema di alimentazione, collegamento, avvolgimento o condizioni di funzionamento del motore.

Devono essere controllati anche i morsetti e il metodo di collegamento dei cavi nella morsettiera. Questo è particolarmente importante in un dispositivo i cui parametri di funzionamento dipendono dalla configurazione dei collegamenti degli avvolgimenti.

Diagnostica del motore M6D138-NA e della protezione TOP

Nel motore è necessario controllare lo stato degli avvolgimenti e dell’isolamento, i collegamenti elettrici e il funzionamento del circuito di protezione termica TOP. Se il ventilatore smette di funzionare solo dopo aver raggiunto una determinata temperatura, l’analisi del sistema termico dovrebbe essere uno degli elementi più importanti della diagnostica.

È inoltre importante stabilire se il surriscaldamento derivi da un problema elettrico oppure sia la conseguenza di un aumento del carico meccanico. Un cuscinetto usurato può aumentare la resistenza al movimento e quindi peggiorare le condizioni di funzionamento del motore.

Come controllare i cuscinetti danneggiati del ventilatore?

Il controllo dei cuscinetti dovrebbe comprendere la valutazione del rumore, della fluidità del movimento, della resistenza alla rotazione e dei giochi. La sola possibilità di ruotare manualmente la girante non significa necessariamente che il gruppo cuscinetti sia in buone condizioni.

Tra i segnali preoccupanti rientrano:

• irregolarità percepibili durante la rotazione,
• funzionamento ruvido del cuscinetto,
• rumore metallico insolito,
• gioco dell’albero o della girante,
• aumento delle vibrazioni con la velocità,
• surriscaldamento locale eccessivo.

Dopo un funzionamento prolungato ad alta temperatura, il controllo del gruppo cuscinetti è particolarmente consigliabile, anche se il ventilatore continua a funzionare.

Vibrazioni e sbilanciamento della girante

Il funzionamento irregolare della girante può essere causato da uno sbilanciamento. In un ventilatore assiale con diametro di 910 mm, il corretto stato del gruppo rotante è di grande importanza per i carichi che agiscono sui cuscinetti e sul motore.

Le vibrazioni possono inoltre essere causate da depositi di sporco distribuiti in modo non uniforme sulle pale, danni meccanici alla girante, cuscinetti usurati oppure un fissaggio non corretto del dispositivo. Per questo motivo, la rigenerazione non dovrebbe limitarsi all’eliminazione di un singolo sintomo senza controllare l’intero sistema meccanico.

Riparazione o sostituzione dell’EBM PAPST A6D910-AP01-01 – quale soluzione conviene di più?

Per il reparto manutenzione, la domanda più importante spesso è: «come ripristinare il funzionamento della macchina il più rapidamente possibile?». La risposta non implica sempre l’acquisto di un nuovo dispositivo.

Quando conviene rigenerare il ventilatore?

La riparazione o la rigenerazione può essere giustificata se gli elementi strutturali principali del dispositivo sono in buone condizioni e il danno riguarda componenti che possono essere ripristinati al corretto funzionamento. Ciò vale in particolare quando il problema riguarda il gruppo cuscinetti, i collegamenti elettrici, alcuni componenti del motore oppure condizioni meccaniche che richiedono un’assistenza adeguata.

Un grande vantaggio della diagnostica prima dell’acquisto di un nuovo dispositivo è la possibilità di determinare l’effettiva entità del guasto. Ciò consente di evitare la sostituzione dell’intero ventilatore quando la causa del problema si trova soltanto in un singolo componente.

Quando è meglio prendere in considerazione un dispositivo sostitutivo?

La sostituzione può essere più razionale in caso di danni meccanici estesi, gravi danni al motore, impossibilità di effettuare una rigenerazione sicura oppure quando il tempo necessario per la riparazione comporterebbe costi di fermo troppo elevati.

Nella scelta di un dispositivo sostitutivo non bisogna considerare esclusivamente il diametro di 910 mm. È necessario confrontare, tra l’altro:

• tensione e frequenza di alimentazione,
• parametri elettrici del motore,
• velocità di rotazione,
• portata e pressione richiesta,
• direzione del flusso e della rotazione,
• dimensioni e modalità di montaggio,
• condizioni ambientali,
• modalità di realizzazione della protezione termica.

Se il modello identico è difficilmente disponibile, può essere possibile valutare un dispositivo sostitutivo o una modernizzazione dell’impianto. Ogni modifica di questo tipo deve tuttavia essere verificata in base ai parametri dell’installazione e al punto di funzionamento richiesto del ventilatore.

Come ridurre il rischio di un nuovo guasto dopo un’intensa stagione estiva?

Dopo un periodo di alte temperature, i ventilatori responsabili del raffreddamento di processi, dispositivi o ambienti dovrebbero essere considerati componenti che richiedono un controllo preventivo. Il guasto di un dispositivo di raffreddamento può avere conseguenze molto più ampie della semplice perdita del flusso d’aria.

Nell’ambito della manutenzione è consigliabile controllare:

• variazioni del livello di rumore,
• comparsa di nuove vibrazioni,
• temperatura del motore e dell’area dei cuscinetti,
• valori delle correnti di fase,
• stato dei collegamenti elettrici,
• libertà del flusso d’aria,
• pulizia della girante e delle pale,
• gioco e resistenza meccanica del gruppo rotante.

È inoltre opportuno analizzare le effettive condizioni ambientali. Se il ventilatore funziona regolarmente vicino alla temperatura massima consentita, la sola revisione potrebbe non eliminare la causa del problema. In questo caso può essere opportuno valutare modifiche alla ventilazione, all’organizzazione del flusso d’aria oppure una modernizzazione più ampia dell’impianto.

Assistenza del ventilatore assiale EBM PAPST presso RGB Elektronika

Negli impianti industriali, un ventilatore può essere responsabile del raffreddamento di un processo, di un quadro elettrico, di uno scambiatore di calore, di dispositivi tecnologici o di un’intera area produttiva. Il suo guasto può quindi comportare una riduzione delle prestazioni della macchina, l’arresto della linea oppure lo spegnimento di altri componenti a causa dell’aumento della temperatura.

Se la riparazione di un determinato esemplare risultasse economicamente non conveniente, vale la pena verificare anche la possibilità di vendita o acquisto del dispositivo danneggiato e, parallelamente, la selezione di una soluzione sostitutiva.

Il tuo ventilatore EBM PAPST A6D910-AP01-01 è guasto? Contatta il nostro servizio di assistenza e descrivi i sintomi. La diagnostica permetterà di stabilire se il problema riguarda i cuscinetti, il motore, la protezione termica, i collegamenti elettrici o il gruppo rotante e se sarà più conveniente riparare, rigenerare o sostituire il dispositivo. —> Richiedi la riparazione
