Riparazione del Siemens 6SN1123. Come polvere e surriscaldamento possono fermare un SIMODRIVE 611

La riparazione del Siemens 6SN1123 può rendersi necessaria non solo in seguito a un guasto elettronico improvviso. Nel caso descritto, il problema si è sviluppato per un lungo periodo: la polvere depositata sulle griglie di ventilazione limitava il flusso d’aria, il sistema di raffreddamento smaltiva il calore in modo sempre meno efficace, e la temperatura elevata accelerava l’usura dei componenti. Alla fine il Siemens 6SN1123 si è guastato, pur non avendo mai segnalato in precedenza alcun codice di errore.

Si tratta di un’informazione importante per i reparti di manutenzione. La polvere di solito non blocca la produzione nel giro di un giorno. Il suo effetto può accumularsi nell’arco di mesi o anni, mentre il guasto vero e proprio può manifestarsi improvvisamente – nel momento in cui l’apparecchio perde il proprio margine termico o uno dei componenti invecchiati smette di funzionare correttamente.

Chiama: +48 717 500 983

Riparazione del Siemens 6SN1123 – caso di studio di un guasto al sistema di raffreddamento

Cosa è arrivato al servizio assistenza di RGB Elektronika?

Al servizio assistenza è arrivato un Siemens 6SN1123-1AA00-0DA1 proveniente da un sistema SIMODRIVE 611. Si tratta di un modulo di potenza destinato al controllo di un singolo asse di azionamento. In questa versione, l’apparecchio fornisce una corrente di uscita di 80 A e utilizza un sistema di raffreddamento interno responsabile della dissipazione del calore generato durante il funzionamento.

Nei sistemi SIMODRIVE 611, i singoli moduli lavorano fianco a fianco all’interno dello stesso armadio di comando. Ciò significa che lo stato della ventilazione, la temperatura all’interno dell’armadio e la pulizia dei canali del flusso d’aria sono importanti non solo per un singolo apparecchio, ma anche per le condizioni termiche dell’intero insieme.

Nel caso descritto, il problema diretto non è stato un singolo episodio, bensì anni di trascuratezza del sistema di raffreddamento.

Come la polvere ha limitato il flusso d’aria nel Siemens 6SN1123?

La polvere depositata sulle griglie di ventilazione riduceva progressivamente la superficie attraverso cui l’aria poteva fluire nell’apparecchio. Più aumentava lo sporco, meno efficacemente il sistema di raffreddamento riusciva a sottrarre calore ai componenti in funzione.

Il problema ha carattere progressivo. Un modulo può continuare a funzionare apparentemente in modo corretto per lungo tempo, nonostante le sue condizioni termiche peggiorino gradualmente. Con l’aumento della temperatura, i componenti elettronici lavorano in un ambiente sempre più sfavorevole, e il loro naturale processo di invecchiamento può accelerare.

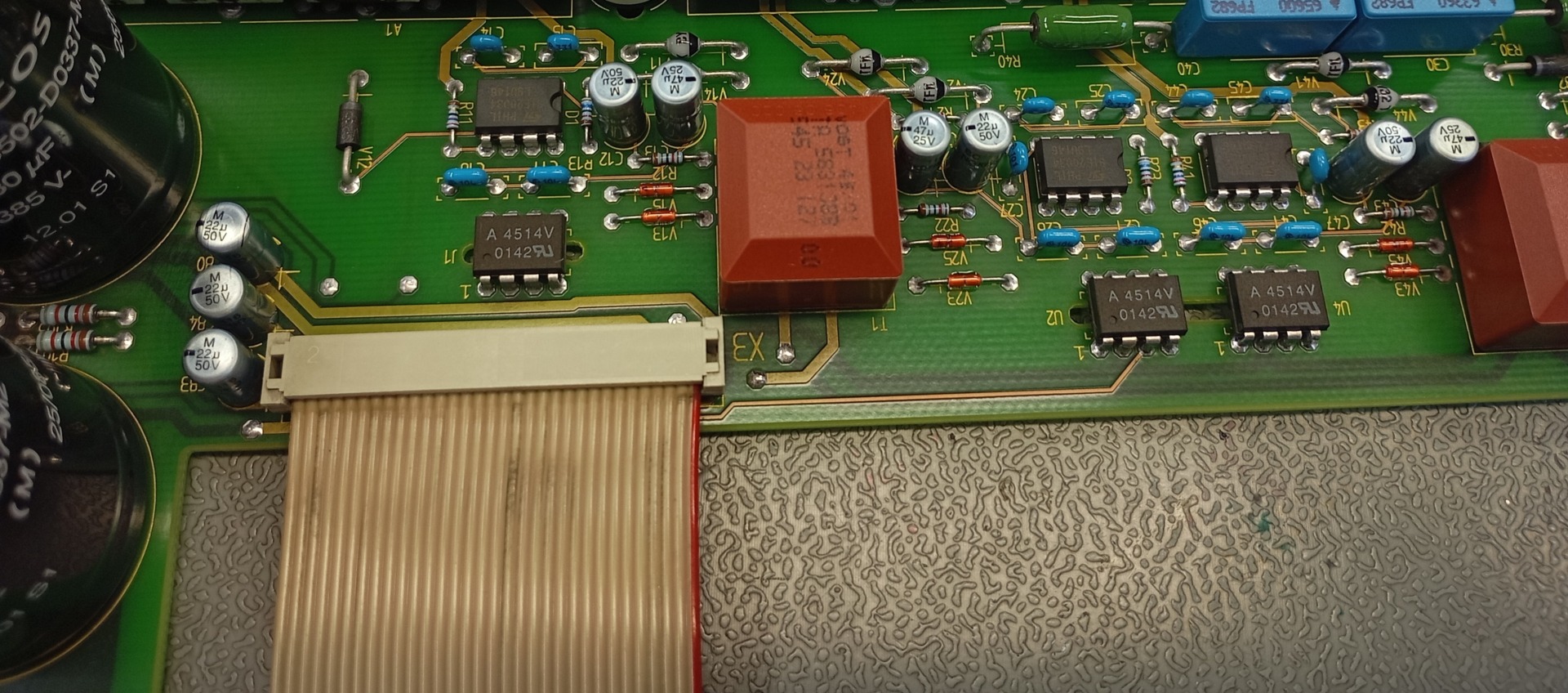

Nel caso di questo Siemens 6SN1123, lo sporco non si è fermato alle griglie. La sporcizia si è accumulata anche all’interno dell’apparecchio e sulla scheda di controllo. Il flusso d’aria limitato e il funzionamento prolungato a temperatura elevata hanno portato a ulteriori problemi.

Perché il surriscaldamento accelera l’usura dei condensatori?

Una delle conseguenze del surriscaldamento prolungato è stato il peggioramento delle condizioni dei condensatori. L’elettrolita all’interno dei condensatori si secca nel tempo, e una temperatura elevata può accelerare questo processo. Nell’apparecchio in questione sono stati riscontrati condensatori essiccati, che si sono rivelati la causa diretta del guasto.

Per questo motivo, in caso di surriscaldamento del Siemens 6SN1123, non è sufficiente concentrarsi esclusivamente sulla ventola o sulla griglia di ventilazione. Problemi di temperatura prolungati possono lasciare effetti anche in altre parti dell’elettronica.

Se un modulo funziona in un ambiente polveroso, il flusso d’aria è diminuito in modo evidente, oppure la carcassa è più calda del solito, conviene intervenire prima che si verifichi un guasto. RGB Elektronika può eseguire la diagnosi dell’apparecchio e definire l’ambito di assistenza necessario.

Siemens 6SN1123 senza codice di errore – cosa ha rivelato la diagnosi?

Uno degli aspetti più interessanti di questo caso è stata l’assenza di un codice di errore. Il Siemens 6SN1123 non ha inviato alcun messaggio che indicasse chiaramente l’origine del problema. La semplice lettura della diagnostica della macchina non era quindi sufficiente a determinare la causa reale del guasto.

Solo l’ispezione fisica dell’apparecchio ha permesso di stabilire quanto fossero gravi le conseguenze del raffreddamento peggiorato. Sulla griglia di ventilazione e all’interno del modulo era visibile uno sporco accumulato nel corso di anni, e lo stato dei condensatori ha confermato che il problema termico era in corso da molto più tempo rispetto al guasto finale stesso.

Si tratta di un esempio importante dal punto di vista della manutenzione: l’assenza di un allarme di temperatura non significa automaticamente che le condizioni termiche dell’apparecchio siano corrette. Se cambia la temperatura della carcassa, il flusso d’aria o il comportamento dell’azionamento sotto carico, conviene includere lo stato del raffreddamento nella diagnosi.

Cosa ha comportato la riparazione del Siemens 6SN1123-1AA00-0DA1?

Dopo aver stabilito l’entità dei danni, l’assistenza del Siemens 6SN1123 ha richiesto interventi che hanno coinvolto diverse aree dell’apparecchio. Non ci si è limitati alla sola rimozione dello sporco visibile.

• è stato riparato il sistema di controllo,
• sono stati sostituiti i convertitori interni,
• è stato sostituito il sistema di raffreddamento,
• è stata eseguita la calibrazione del sistema di misura,
• è stata effettuata la manutenzione dell’intero apparecchio.

Riparazione del sistema di controllo e sostituzione dei convertitori interni

L’entità del guasto ha coinvolto anche componenti al di fuori del solo sistema di ventilazione, per cui è stato necessario anche riparare il sistema di controllo e sostituire i convertitori interni. Questo dimostra perché, in caso di surriscaldamento prolungato, la sola pulizia dell’apparecchio possa essere un intervento effettuato troppo tardi.

Durante la diagnosi di apparecchi simili, conviene tenere conto anche di altre possibili cause di danno. Nei sistemi di azionamento, un problema può derivare anche dai collegamenti tra i moduli o da eventi nell’impianto di alimentazione. I picchi di tensione nella rete di alimentazione possono costituire un rischio per i componenti dello stadio di potenza, motivo per cui la causa di un guasto non dovrebbe essere determinata sulla base di un unico sintomo.

Sostituzione del sistema di raffreddamento e calibrazione del sistema di misura

La diagnosi più efficace consiste nell’eliminare progressivamente le possibili fonti del problema. Nel Siemens 6SN1123 in questione è stata eseguita anche la sostituzione del sistema di raffreddamento. Ciò era importante, poiché la causa del surriscaldamento doveva essere eliminata insieme agli effetti che la temperatura elevata aveva lasciato nell’elettronica.

L’ambito dei lavori ha incluso anche la calibrazione del sistema di misura e una manutenzione completa del modulo. Questo approccio consente di considerare la riparazione non come la semplice sostituzione di un singolo componente danneggiato, ma come un intervento sull’intero apparecchio, i cui componenti hanno funzionato a lungo in condizioni sfavorevoli.

Come ridurre il rischio di un nuovo guasto al SIMODRIVE 611?

Come riconoscere il surriscaldamento di un Siemens 6SN1123?

I problemi di raffreddamento non iniziano sempre con un messaggio chiaro. Per gli apparecchi in funzione da molti anni, conviene prestare particolare attenzione ai cambiamenti rispetto al loro comportamento precedente.

Un segnale d’allarme può essere un flusso d’aria limitato alle griglie di ventilazione, un riscaldamento della carcassa superiore al solito, oppure instabilità e arresti che si verificano sotto carico e che non possono essere facilmente ricondotti a un’altra causa.

Conviene anche controllare le condizioni all’interno dell’armadio di comando stesso. Anche un sistema di raffreddamento del modulo perfettamente funzionante avrà un compito più difficile se la temperatura ambiente è elevata, la ventilazione dell’armadio è insufficiente, oppure i filtri e i canali dell’aria sono fortemente sporchi.

Con quale frequenza controllare e pulire il sistema di raffreddamento dell’inverter?

Non esiste un intervallo unico e corretto per ogni stabilimento. La frequenza dei controlli dovrebbe basarsi sulle reali condizioni di lavoro. Un modulo che funziona in un armadio pulito e ben ventilato richiede un approccio diverso rispetto a un apparecchio installato in un capannone con elevato accumulo di polvere e un utilizzo intensivo.

La manutenzione può comprendere il salvataggio o l’allineamento dei parametri, la pulizia professionale dei componenti, il controllo dello stato dell’elettronica, l’identificazione degli elementi usurati, la sostituzione delle parti con efficienza ridotta, il controllo dei materiali termoconduttivi e i test funzionali al termine dei lavori.

La cosa più importante è la regolarità. Un controllo eseguito durante una fermata programmata consente di individuare l’accumulo di sporco prima che il flusso d’aria limitato inizi a influire sulla temperatura di funzionamento dei componenti.

Se nel tuo stabilimento sono in funzione moduli SIMODRIVE 611 da molti anni, conviene includere il loro raffreddamento e lo stato dell’elettronica nel piano delle ispezioni preventive. RGB Elektronika esegue assistenza e manutenzione di apparecchiature di automazione industriale.

La polvere non è l’unica minaccia per il Siemens 6SN1123

Il caso di studio mostra un guasto causato principalmente da un raffreddamento peggiorato, ma sintomi simili non indicano sempre la stessa causa. La diagnosi del Siemens 6SN1123 dovrebbe tenere conto anche degli altri componenti del sistema.

Un utilizzo pluriennale e le vibrazioni della macchina possono influire sui collegamenti tra i moduli di un sistema SIMODRIVE 611. Un altro ambito che richiede attenzione è l’alimentazione elettrica. Sovratensioni e picchi di tensione nell’impianto possono causare danni ai componenti responsabili della conversione dell’energia.

Per questo motivo, la sostituzione di un componente scelto a caso senza aver confermato la fonte del problema potrebbe non risolvere il guasto. Specialmente nei sistemi di azionamento più datati, conviene diagnosticare l’apparecchio come parte di un sistema più ampio.

Riparare o sostituire il Siemens 6SN1123 – cosa scegliere?

La decisione tra riparazione e sostituzione dovrebbe basarsi sull’entità dei danni, sulla disponibilità di un apparecchio sostitutivo, sul tempo necessario per rimettere in funzione la macchina e sul costo di entrambe le soluzioni. L’età del Siemens 6SN1123 da sola non dovrebbe essere l’unico criterio di decisione.

Quando ha senso riparare il modulo?

La riparazione è particolarmente da considerare quando l’apparecchio fa parte di un sistema SIMODRIVE 611 esistente e correttamente funzionante, e la diagnosi consente di stabilire l’entità precisa dei danni. Mantenere lo stesso tipo di modulo può anche limitare l’entità delle modifiche necessarie sul lato macchina.

Quando conviene considerare un apparecchio sostitutivo?

Un apparecchio sostitutivo va preso in considerazione quando lo richiede il tempo necessario per ripristinare la produzione, quando l’entità dei danni è molto estesa, oppure quando il confronto tra costo e tempo di riparazione depone a favore di un’altra soluzione. In pratica, il reparto di manutenzione dovrebbe confrontare entrambi gli scenari prima di prendere una decisione.

Se è disponibile un modulo sostitutivo, questo può anche fungere da soluzione di sicurezza durante la diagnosi e la riparazione dell’apparecchio originale. Ciò è particolarmente importante nelle macchine in cui il guasto di un singolo componente SIMODRIVE 611 blocca una fase chiave del processo produttivo.

Assistenza Siemens 6SN1123 e SIMODRIVE 611 presso RGB Elektronika

RGB Elektronika si occupa di diagnosi, riparazione e assistenza di apparecchiature di automazione industriale, tra cui inverter, servoazionamenti e moduli di sistemi di azionamento Siemens. Nel caso del Siemens 6SN1123, è importante stabilire non solo quale componente sia stato danneggiato, ma anche perché si sia verificato il guasto.

Il caso descritto dimostra che una contaminazione minima, ignorata a lungo, può innescare un’intera catena di problemi: la polvere limita il flusso d’aria, la temperatura aumenta, i componenti invecchiano più rapidamente, e l’apparecchio può infine smettere di funzionare senza aver mai segnalato in precedenza un codice di errore chiaro.

Per questo motivo, nel caso dei moduli SIMODRIVE 611 più datati, conviene considerare lo stato del raffreddamento come uno degli elementi fondamentali della manutenzione dell’apparecchio. La pulizia e il controllo eseguiti durante una fermata programmata sono decisamente più facili da inserire nella pianificazione rispetto a una diagnosi non pianificata nel momento dell’arresto della macchina.

Hai bisogno di una riparazione del Siemens 6SN1123 o di una diagnosi di un modulo SIMODRIVE 611? Contatta RGB Elektronika e invia la denominazione dell’apparecchio insieme alle informazioni sui sintomi del guasto. Su questa base sarà possibile avviare il processo di assistenza e stabilire i passi successivi. –> Richiedi un preventivo di riparazione
