Riparazione del motore Schneider Electric SH31002P01A2014

La riparazione del motore Schneider Electric SH31002P01A2014 richiede non solo il controllo del servomotore stesso, ma anche la valutazione dell’encoder, degli avvolgimenti, dei collegamenti elettrici, dello stato meccanico dell’albero e delle condizioni di lavoro dell’intero asse di azionamento. Questo modello appartiene alla famiglia SH3, cioè ai servomotori AC sincroni a bassa inerzia, utilizzati in applicazioni dinamiche di posizionamento in cui contano la risposta rapida dell’azionamento, la precisione e la ripetibilità del movimento.

In pratica, il guasto di un motore di questo tipo può significare fermo macchina, perdita del riferimento dell’asse, errori del servoazionamento, funzionamento instabile dell’applicazione o problemi con il riavvio della produzione. Per questo motivo l’assistenza Schneider Electric SH31002P01A2014 dovrebbe comprendere sia la diagnostica elettrica sia quella meccanica, e non limitarsi a una semplice valutazione visiva del dispositivo.

In RGB Elektronika eseguiamo diagnostica e riparazione di servomotori Schneider Electric utilizzati nell’automazione industriale. Supportiamo i reparti manutenzione, produzione e acquisti quando è necessaria una rapida valutazione dello stato del motore, una decisione sulla riparazione o un’alternativa alla costosa sostituzione del dispositivo.

Chiama: +48 717 500 983

Schneider Electric SH31002P01A2014 – che tipo di motore è e dove viene utilizzato?

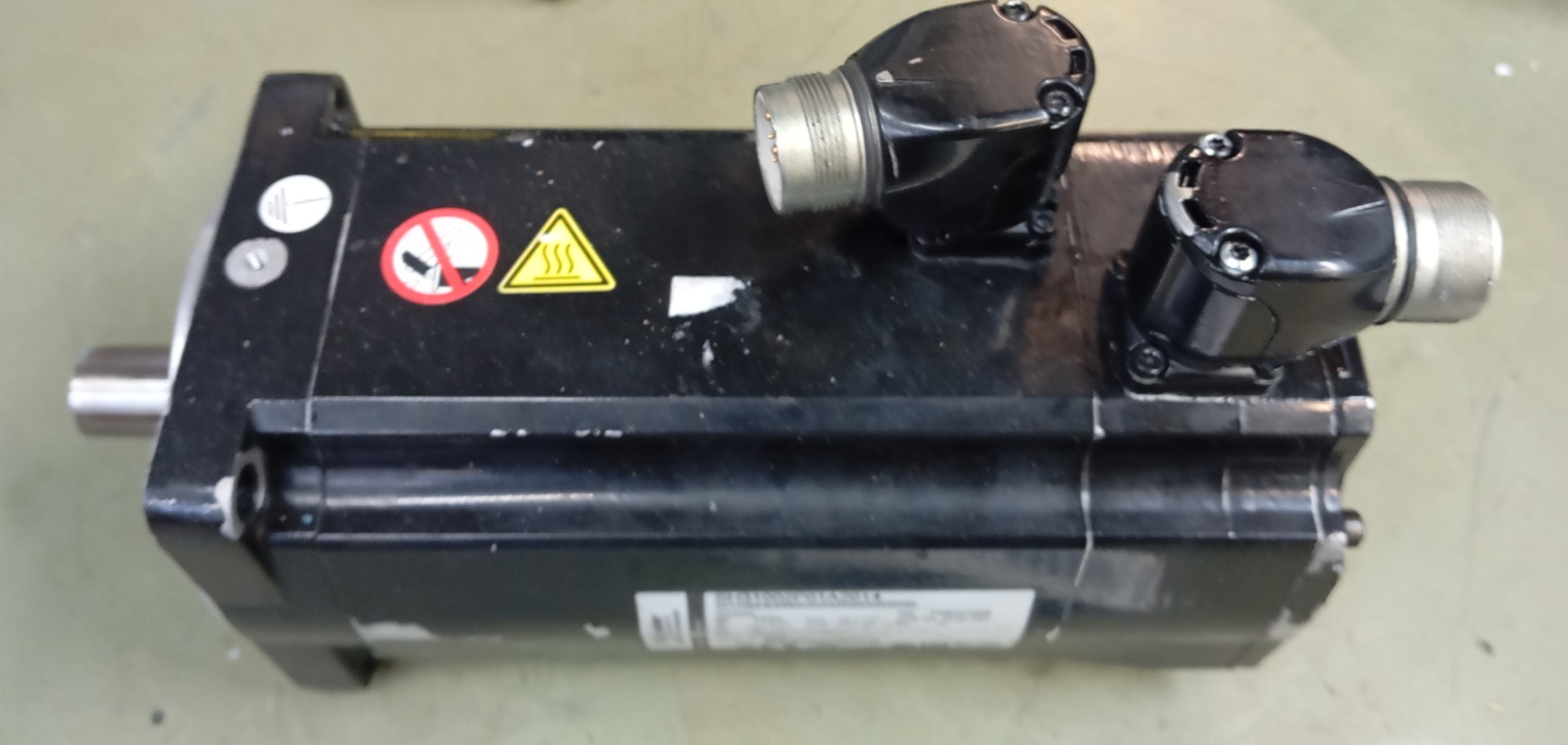

Schneider Electric SH31002P01A2014 è un servomotore della serie SH3, progettata per compiti che richiedono elevata dinamica, alta densità di potenza e controllo preciso del movimento. I motori di questa famiglia sono utilizzati in sistemi di automazione industriale, macchine di produzione, applicazioni di posizionamento, sistemi ad assi e soluzioni in cui l’azionamento deve spesso accelerare, frenare e mantenere un movimento ripetibile.

La sigla del modello indica una costruzione con flangia da 100 mm, lunghezza di esecuzione 2, avvolgimento di tipo P e albero liscio. Questa versione non dispone di freno di stazionamento, mentre il feedback è realizzato tramite encoder absolute singleturn HIPERFACE SinCos SKS36 con 128 periodi per giro. Il motore utilizza un collegamento a due cavi con connettore angolare a 90° orientabile, importante sia durante il montaggio sia durante la diagnostica dei cavi e dei collegamenti.

Principali dati tecnici del servomotore Schneider Electric SH31002P01A2014

Per quanto riguarda i parametri di movimento, SH31002P01A2014 offre una coppia continua di stallo di 5,80 Nm e una coppia di picco di 18,3 Nm. Il motore ha 4 coppie polari e può lavorare con una velocità di rotazione massima ammissibile di 6000 rpm. Con alimentazione 400/480 V AC, la velocità nominale è pari a 4000 rpm, la coppia nominale a 4,60 Nm, la corrente nominale a 3,80 Arms e la potenza nominale a 1,93 kW.

I dati elettrici di questo modello comprendono una tensione massima dell’avvolgimento di 480 V AC o 680 V DC, una tensione massima verso terra di 280 V AC e una corrente massima di 17,10 Arms. La corrente continua di stallo è pari a 4,80 Arms, la costante di tensione a 77 Vrms e la costante di coppia a 1,21 Nm/A. La resistenza dell’avvolgimento tra fasi è di 2,40 Ω, mentre l’induttanza degli avvolgimenti q e d è rispettivamente di 13,50 mH e 12,00 mH.

Dal punto di vista meccanico, il motore ha una lunghezza del corpo senza freno di 204,5 mm, un albero lungo 40 mm e con diametro di 19 mm. Il momento d’inerzia del rotore senza freno è pari a 2,310 kgcm², mentre la massa del motore senza freno è di 5,90 kg. Questi valori sono importanti nella valutazione del funzionamento dell’asse, perché un carico non corretto, l’usura meccanica o condizioni di montaggio errate possono influire sulla dinamica dell’intero sistema.

Encoder HIPERFACE, assenza di freno e collegamento a due cavi – cosa significa in assistenza?

Nel modello SH31002P01A2014 è stato utilizzato un encoder absolute singleturn HIPERFACE SinCos SKS36 con 128 periodi per giro. Per l’utente questo significa un feedback di posizione preciso, ma anche la necessità di una diagnostica accurata dei segnali dell’encoder in caso di errori dell’asse, perdita di posizione, problemi di riferimento o funzionamento instabile del servoazionamento.

L’assenza del freno di stazionamento è un’informazione importante nell’analisi dei sintomi di guasto. Se l’asse scende, non mantiene la posizione dopo l’arresto o si comporta diversamente rispetto a prima, le cause vanno ricercate non solo nel motore stesso, ma anche nella meccanica della macchina, nel controllo, nei parametri dell’azionamento e nel modo in cui l’asse è protetto. Non ogni sintomo visibile sulla macchina significa automaticamente che il servomotore è danneggiato.

Il collegamento a due cavi con connettore angolare a 90° richiede il controllo dello stato dei cavi, della schermatura, della messa a terra e dei collegamenti di segnale. Nelle applicazioni industriali, una causa frequente dei problemi non è solo il danneggiamento interno del motore, ma anche disturbi, interruzioni nei cavi, connettori danneggiati, errori di schermatura o collegamento errato al servoazionamento.

Perché un motore SH3 a bassa inerzia è sensibile allo stato della meccanica e dell’azionamento?

La serie SH3 è stata progettata per lavorare in applicazioni dinamiche. La bassa inerzia del rotore aiuta a ottenere una rapida risposta dell’azionamento, ma allo stesso tempo rende l’intero sistema sensibile a errori lato meccanica, giunto, cuscinetti, guide, riduttore, parametri di controllo e carico dell’asse.

Se la macchina inizia a perdere posizione, genera errori casuali dell’azionamento, lavora in modo irregolare o arresta il ciclo durante l’accelerazione, non conviene limitare la diagnostica al solo messaggio di errore sul controllore. Una riparazione SH31002P01A2014 professionale dovrebbe considerare la relazione tra motore, encoder, servoazionamento e meccanica dell’applicazione.

Riparazione SH31002P01A2014 – sintomi di guasto, diagnostica e decisione di assistenza

L’assistenza SH31002P01A2014 è necessaria più spesso quando il motore inizia a funzionare in modo instabile, segnala errori di feedback, si surriscalda, perde coppia, non raggiunge la velocità impostata o provoca l’arresto dell’asse. Nel caso dei servomotori che lavorano in produzione, è importante separare rapidamente i problemi elettrici, meccanici e applicativi, perché da questo dipende la decisione: riparare il motore, controllare l’azionamento, cercare un guasto nei cavi o analizzare la meccanica della macchina.

Quando è necessaria la riparazione del motore Schneider Electric SH31002P01A2014?

I segnali tipici che possono indicare la necessità di diagnostica o riparazione includono: problemi di posizionamento dell’asse, errori dell’encoder, perdita del riferimento, funzionamento irregolare del motore, surriscaldamento eccessivo, intervento delle protezioni, rumori insoliti, vibrazioni aumentate, calo della coppia, assenza di risposta al controllo oppure arresto della macchina dopo l’avvio del ciclo.

Conviene reagire già ai primi sintomi. Il servomotore SH31002P01A2014 lavora in classe termica F 155°C e dispone di un sensore di temperatura PTC integrato con soglia di intervento di 130°C. Se il sistema segnala regolarmente problemi di temperatura, non bisogna considerarli solo come un sovraccarico temporaneo. La causa può essere sia un problema di carico sia lo stato degli avvolgimenti, un danno meccanico, un raffreddamento per convezione non corretto o condizioni di lavoro non conformi alle ipotesi del produttore.

Hai sintomi di guasto del motore Schneider Electric SH31002P01A2014? Contatta RGB Elektronika e affida la diagnostica prima dell’arresto completo della macchina.

Come si svolge la diagnostica di assistenza SH31002P01A2014?

La diagnostica del servomotore dovrebbe comprendere il controllo degli avvolgimenti, le misure di resistenza e isolamento, la valutazione dello stato dell’encoder, la verifica dei segnali di feedback, il controllo dei collegamenti, dei connettori, dell’albero, dei cuscinetti e dello stato meccanico generale. Nel caso del modello SH31002P01A2014 è particolarmente importante anche il controllo delle condizioni di lavoro derivanti dalla costruzione del motore: custodia IP65, passaggio dell’albero IP54 senza anello di tenuta e raffreddamento per convezione.

Durante l’assistenza bisogna considerare anche le raccomandazioni relative alle combinazioni approvate di motore e servoazionamento, alla corretta schermatura dei cavi, alla corretta messa a terra e al controllo dei collegamenti meccanici ed elettrici. In molti casi l’errore visibile sull’azionamento è conseguenza di un problema lato cavo, encoder, schermatura o meccanica, e non esclusivamente di un guasto degli avvolgimenti.

Un servizio professionale permette di stabilire se è necessaria una vera riparazione del motore elettrico SH31002P01A2014, la rigenerazione di elementi selezionati, la sostituzione di componenti oppure un’ulteriore diagnostica del sistema di azionamento sulla macchina.

Riparazione express SH31002P01A2014 e rischio di fermo produzione

Per il reparto manutenzione la domanda più importante spesso non è: “che cosa si è guastato esattamente?”, ma: “quanto rapidamente si può tornare in produzione in sicurezza?”. Il guasto del servomotore in un asse di posizionamento può fermare la linea, limitare l’efficienza della macchina, imporre il lavoro in modalità di emergenza o causare ritardi nell’evasione degli ordini.

La riparazione express SH31002P01A2014 ha senso quando il dispositivo è critico per il funzionamento della macchina e l’acquisto di un motore nuovo comporta tempi di consegna lunghi, costi elevati o la necessità di un’ulteriore adattazione. Una diagnostica rapida aiuta a decidere se il motore può essere riparato, se è necessario un ricambio oppure se il problema si trova al di fuori del servomotore stesso.

In RGB Elektronika aiutiamo nelle situazioni di emergenza e durante i fermi tecnologici pianificati. Possiamo eseguire la diagnostica, valutare l’entità dei danni e presentare le possibilità di riparazione per ridurre il rischio di un lungo fermo produzione.

Riparazione, acquisto di un ricambio equivalente o sostituzione del motore – cosa scegliere?

La decisione dipende dallo stato del dispositivo, dalla disponibilità dei ricambi, dal tempo necessario per la consegna, dal costo della sostituzione e dal rischio legato al riavvio della macchina dopo il montaggio di un altro esemplare.

La riparazione può essere vantaggiosa quando il motore è adattato a una specifica applicazione, ha l’encoder corretto, una configurazione meccanica adeguata, connettori compatibili e compatibilità verificata con il servoazionamento esistente. La sostituzione con un altro modello richiede invece la verifica dei parametri, del metodo di montaggio, del feedback, dei cavi, delle impostazioni dell’azionamento e della compatibilità con il sistema di controllo.

Quando la riparazione del motore elettrico SH31002P01A2014 ha più senso?

La riparazione ha più senso quando il motore è difficile da reperire, lavora in un’applicazione critica, il suo adattamento meccanico alla macchina è importante e i danni possono essere eliminati in condizioni di assistenza controllate. Questo riguarda in particolare gli stabilimenti che vogliono ridurre i costi dei fermi non pianificati ed evitare il rischio derivante dal montaggio di un ricambio equivalente non verificato.

In caso di fermo pianificato, conviene inviare il motore in assistenza prima che il guasto arresti la produzione. Una diagnostica preventiva di questo tipo consente di controllare lo stato degli avvolgimenti, dell’encoder, dei collegamenti e degli elementi meccanici, e poi decidere se il dispositivo può continuare a lavorare o richiede riparazione.

Dove riparare SH31002P01A2014?

Se cerchi un luogo dove eseguire l’assistenza Schneider Electric SH31002P01A2014, scegli un centro che conosce le specificità dell’automazione industriale, dei servomotori AC, dei sistemi di posizionamento e del lavoro dei reparti manutenzione. In questo modello sono importanti non solo le misure elettriche di base, ma anche la valutazione dell’encoder HIPERFACE, dei collegamenti, dell’albero, dei connettori e delle condizioni di lavoro dell’intero sistema.

RGB Elektronika esegue riparazioni e diagnostica di dispositivi per automazione industriale, compresi i servomotori Schneider Electric. Se il motore SH31002P01A2014 ha fermato la macchina, lavora in modo instabile o richiede un controllo prima di un fermo pianificato, contattaci e descrivi i sintomi del guasto.

Hai bisogno della riparazione SH31002P01A2014? Affida il motore alla diagnostica. Controlleremo il dispositivo, valuteremo l’entità dei danni e presenteremo le possibilità di riparazione adatte alla situazione produttiva. —> Richiedi la riparazione
