Riparazione del motore Lenze MDSKSBS071-03. Diagnostica dei guasti, rigenerazione dei componenti e test di funzionamento del dispositivo

La riparazione del motore Lenze MDSKSBS071-03 dovrebbe iniziare con una diagnosi accurata, poiché sintomi come surriscaldamento, strappi, vibrazioni, perdita di coppia o rumori insoliti non indicano sempre un danno all’avvolgimento del motore stesso. La causa può essere anche il resolver, il freno, i cuscinetti, un collegamento errato delle fasi, una schermatura non corretta dei cavi oppure parametri inadeguati del regolatore. Solo dopo aver individuato la causa del problema è possibile stabilire quali componenti richiedono una rigenerazione e se la riparazione è economicamente conveniente.

In uno stabilimento produttivo, un guasto del servomotore può portare rapidamente all’arresto di un asse della macchina e dell’intero processo tecnologico. Per questo motivo, la diagnostica del Lenze MDSKSBS071-03 dovrebbe comprendere sia la parte elettrica e meccanica del motore, sia gli elementi del sistema di retroazione e il modo in cui il dispositivo è collegato al sistema di azionamento.

Chiama: +48 717 500 983

Riparazione del motore Lenze MDSKSBS071-03 – sintomi, cause e diagnostica

Lenze MDSKSBS071-03. Che tipo di motore è e quali componenti influenzano il suo funzionamento?

Il Lenze MDSKSBS071-03 è un servomotore sincrono trifase destinato a sistemi industriali che richiedono una regolazione precisa del movimento. Appartiene alla famiglia dei motori compatti MDKS/MDSKS ed è progettato per funzionare con un servoazionamento o un inverter opportunamente configurato.

La sigla della versione fornisce importanti informazioni sulla sua costruzione. Il simbolo „S” indica il raffreddamento naturale tramite convezione e irraggiamento, „K” indica una struttura compatta con alloggiamento quadrato, mentre il successivo „S” identifica una macchina sincrona. La sigla „BS” indica una versione dotata di freno e resolver. Il valore „071” definisce la grandezza meccanica, „0” la lunghezza costruttiva e il „3” finale indica tre coppie di poli.

La presenza del resolver è particolarmente importante durante la diagnostica. Questo componente fornisce al controllore informazioni sulla posizione e sul movimento del rotore, consentendo al sistema di regolare correttamente coppia e velocità. Nel circuito di retroazione vengono utilizzati segnali di riferimento, seno e coseno, e il sistema comprende anche il circuito del sensore di temperatura KTY.

Se il motore inizia a funzionare a strappi, presenta un comportamento instabile o compie movimenti incontrollati, la diagnostica non dovrebbe quindi limitarsi esclusivamente agli avvolgimenti. Potrebbe essere necessario controllare anche il resolver, il relativo cavo, la schermatura, la polarità e i collegamenti dell’intero circuito di retroazione.

Quali sono i guasti più comuni del motore Lenze MDSKSBS071-03?

Il sintomo osservato sulla macchina consente spesso di restringere l’area della diagnostica. Nel caso del servomotore Lenze MDSKSBS071-03, è opportuno prestare particolare attenzione ai seguenti problemi:

Sintomo	Possibile causa	Area diagnostica
Il motore si surriscalda eccessivamente	Sovraccarico, raffreddamento insufficiente, corrente elevata a bassa velocità, condizioni operative non corrette	Carico, alimentazione, impostazioni dell’azionamento, raffreddamento
Il motore si arresta e non si riavvia	Intervento del controllo di sovraccarico nell’inverter	Parametri del controllore e carico dell’asse
Direzione di rotazione errata	Polarità errata del cavo motore o del resolver	Collegamenti delle fasi e della retroazione
Il motore ruota, ma non raggiunge la coppia richiesta	Collegamento errato delle fasi	Cavo motore e sequenza delle fasi
Accelerazione incontrollata in una direzione	Collegamento errato delle fasi o polarità inversa della retroazione	Cablaggio del motore e resolver
Strappi o funzionamento irregolare	Schermatura non corretta o guadagno del regolatore troppo elevato	Cavi e parametri del sistema di regolazione
Vibrazioni	Squilibrio, allineamento errato o fissaggio allentato	Giunto, albero, componenti della macchina e fissaggi
Rumore insolito	Cuscinetti danneggiati o corpo estraneo all’interno del motore	Cuscinetti e parte meccanica

Perché il Lenze MDSKSBS071-03 si surriscalda o perde coppia?

Un aumento della temperatura del motore non significa necessariamente che l’avvolgimento sia danneggiato. Il Lenze MDSKSBS071-03 utilizza il raffreddamento naturale, pertanto sono importanti le condizioni ambientali e la possibilità di dissipare liberamente il calore dall’alloggiamento. Nella versione con freno, l’intervallo della temperatura ambiente durante il funzionamento va da -10°C a +40°C, mentre la classe termica dell’isolamento è F, corrispondente a una temperatura di 155°C.

Fino a un’altitudine di 1000 m sul livello del mare, il motore può funzionare senza riduzione delle prestazioni. A quote superiori, fino a 4000 m sul livello del mare, può essere necessario ridurre le prestazioni. L’umidità relativa ammessa è fino all’85% senza condensa. Per questa famiglia di motori, i parametri nominali si riferiscono anche al funzionamento con una frequenza di commutazione dell’inverter pari a 4 kHz.

Se la temperatura aumenta nonostante condizioni ambientali corrette, è necessario verificare il sovraccarico dell’asse, la corrente del motore a bassa velocità, il modo di funzionamento della macchina, i collegamenti elettrici e lo stato meccanico dell’azionamento. La mancanza della coppia prevista può invece indicare, tra le altre cose, un collegamento errato delle fasi del cavo motore.

Cosa indicano gli strappi, le vibrazioni e i rumori insoliti del servomotore Lenze?

Gli strappi del Lenze MDSKSBS071-03 possono avere origine sia elettrica sia legata alla regolazione. Una delle aree da controllare è la schermatura del cavo motore e del resolver. Le interferenze nel circuito di retroazione possono alterare le informazioni sulla posizione del rotore. Un funzionamento irregolare può inoltre essere causato da un guadagno eccessivo del regolatore dell’azionamento.

Le vibrazioni richiedono invece un controllo della parte meccanica. È necessario verificare il bilanciamento del giunto e degli elementi che collaborano con esso, l’allineamento dell’intero sistema di azionamento e il corretto serraggio dei fissaggi. Ignorare le vibrazioni può aumentare il carico sui cuscinetti e accelerare l’usura dei componenti meccanici.

Un rumore insolito è uno dei sintomi che possono indicare l’usura o il danneggiamento dei cuscinetti. Un’altra possibile causa è la presenza di un corpo estraneo all’interno del motore. È particolarmente preoccupante una situazione in cui il rumore si manifesta contemporaneamente a un aumento della temperatura o a vibrazioni.

Come si svolge la diagnostica del Lenze MDSKSBS071-03?

Una diagnostica efficace dei guasti del motore Lenze MDSKSBS071-03 dovrebbe comprendere più di un componente. Nella pratica di assistenza è importante confrontare i sintomi presenti sulla macchina con i risultati dei controlli della parte elettrica, meccanica e del sistema di retroazione.

Diagnostica del resolver e del sistema di retroazione

Il resolver trasmette le informazioni necessarie per una corretta regolazione della coppia e della velocità. In caso di strappi, rotazione instabile, problemi con la direzione del movimento o accelerazione incontrollata, è necessario controllare lo stato del resolver, il cavo di retroazione, la schermatura e la correttezza della polarità.

Controllo del freno, dei cuscinetti e degli elementi meccanici

Il freno nella versione MDSKSBS071-03 svolge la funzione di freno di stazionamento. Il suo compito principale è mantenere l’asse fermo dopo l’arresto o la disconnessione dell’alimentazione. Non dovrebbe essere utilizzato come freno di servizio principale per arrestare regolarmente il carico, poiché una maggiore energia di frenata accelera l’usura degli elementi di attrito.

Il freno non dovrebbe inoltre essere considerato un elemento in grado di garantire la sicurezza indipendentemente dal suo stato. L’usura o la contaminazione possono ridurre la coppia frenante disponibile. In caso di problemi nel mantenimento dell’asse è quindi necessario controllarne lo stato.

Devono essere controllati anche i cuscinetti, le guarnizioni e il fissaggio del motore. Il primo controllo operativo è previsto già dopo circa 50 ore di funzionamento. Lo stato dei cuscinetti in relazione a rumori insoliti dovrebbe essere verificato al più tardi dopo circa 15.000 ore di funzionamento. Nelle applicazioni in cui il freno interviene anche durante gli arresti di emergenza, il suo stato dovrebbe essere controllato almeno una volta ogni due anni o al più tardi dopo un milione di cicli.

Controllo dei cavi, delle fasi, del PE e della schermatura

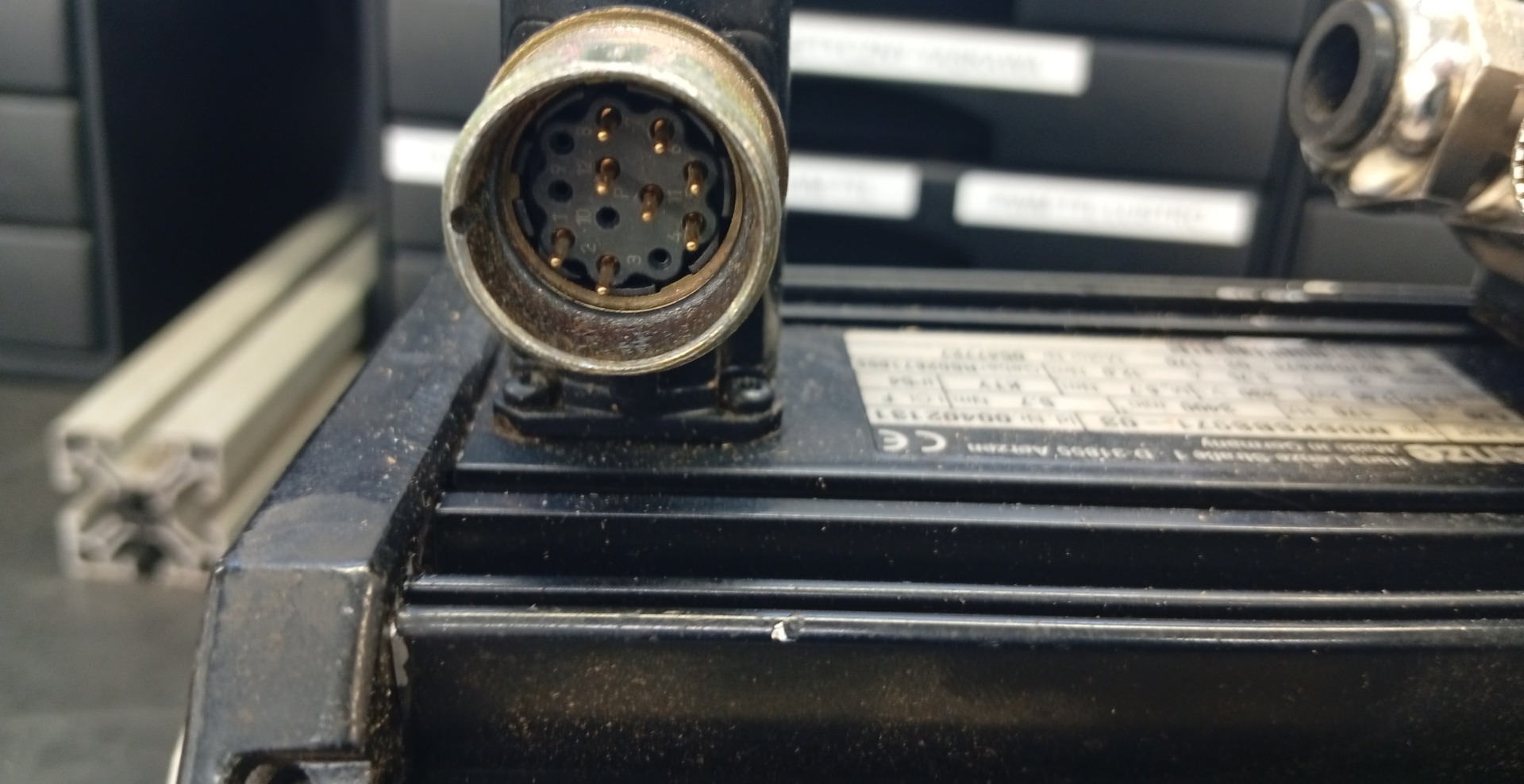

A seconda della versione, i motori di questa famiglia possono utilizzare una morsettiera o connettori a spina. Per le dimensioni appropriate sono previste, tra le altre, morsettiere con pressacavi M20 × 1,5 e M16 × 1,5, mentre nei motori sincroni di questo gruppo può essere utilizzato anche un connettore M23.

Dopo una riparazione, uno smontaggio o interventi sull’installazione, è particolarmente importante controllare la sequenza delle fasi, il conduttore PE, il collegamento del resolver e la schermatura. Un errore durante il ricollegamento può causare una direzione di rotazione errata, perdita di coppia, strappi o persino un movimento incontrollato dell’asse.

Se non è possibile determinare con certezza se la causa del problema è il motore, il resolver, il freno o l’impianto della macchina, una diagnostica completa consente di evitare la sostituzione di componenti funzionanti e costi inutili.

Assistenza e rigenerazione del Lenze MDSKSBS071-03. Quando conviene ripararlo?

Come si svolge la rigenerazione dei componenti del Lenze MDSKSBS071-03?

L’ambito della riparazione del Lenze MDSKSBS071-03 dovrebbe dipendere dalle condizioni effettive del dispositivo. Nella pratica di assistenza può essere necessario controllare gli elementi meccanici, i cuscinetti, il freno, il sistema di retroazione, i collegamenti elettrici e gli altri componenti che influiscono sulla stabilità di funzionamento del servomotore.

La rigenerazione non dovrebbe consistere nella sostituzione dei componenti “alla cieca”. Se il problema deriva, ad esempio, da un cuscinetto danneggiato, da un guasto del resolver o da un collegamento errato, la corretta identificazione della causa consente di limitare l’ambito della riparazione. Questo è particolarmente importante nel caso di dispositivi più datati o difficili da reperire, installati in macchine la cui modernizzazione richiederebbe modifiche meccaniche o software.

Quali test di funzionamento del motore vengono eseguiti dopo la riparazione?

I test di funzionamento del motore Lenze MDSKSBS071-03 eseguiti dopo la riparazione servono a confermare che la causa delle precedenti anomalie sia stata eliminata e che il dispositivo possa tornare in servizio. Nella pratica, l’ambito della verifica dovrebbe essere adattato al tipo di intervento effettuato.

Possono essere controllati, tra gli altri, il comportamento della parte meccanica, la stabilità di funzionamento, la temperatura, le vibrazioni, il livello di rumore, il funzionamento del sistema di retroazione e del freno. In caso di precedenti problemi di funzionamento irregolare, è particolarmente importante verificare la collaborazione tra il resolver e il sistema di azionamento.

La verifica dopo la riparazione consente di ridurre il rischio che il motore venga reinstallato sulla macchina e che il problema si ripresenti durante il riavvio della produzione.

Riparare o sostituire il Lenze MDSKSBS071-03?

La decisione tra riparazione e sostituzione dipende dalla natura del danno, dalla disponibilità dei componenti, dalle condizioni dell’intero servomotore e dai costi associati al fermo macchina. La rigenerazione del Lenze MDSKSBS071-03 può essere particolarmente vantaggiosa quando il dispositivo fa parte di un sistema esistente e la sua sostituzione con un altro modello richiederebbe modifiche meccaniche, elettriche oppure una riconfigurazione dell’azionamento.

L’acquisto di un altro motore può invece essere preso in considerazione quando i danni sono estesi, la riparazione non è più economicamente conveniente oppure l’azienda necessita di un’unità aggiuntiva come ricambio. Nella scelta di un motore sostitutivo non bisogna considerare esclusivamente le dimensioni meccaniche. Sono importanti anche i parametri elettrici, il sistema di retroazione, il freno, la versione dei connettori e la compatibilità con il servoazionamento esistente.

In molti casi, la soluzione più pratica consiste nell’eseguire prima la diagnostica dell’unità danneggiata e solo successivamente, sulla base dei risultati, decidere se procedere con la riparazione, la rigenerazione o l’acquisto di un dispositivo sostitutivo.

Come ridurre il rischio di un nuovo guasto Lenze e di un fermo della produzione?

Nel caso dei servomotori utilizzati negli assi critici delle macchine, il costo di un guasto spesso supera notevolmente il costo della riparazione stessa. Un fermo della produzione può causare ritardi, la necessità di riorganizzare il lavoro, costi aggiuntivi di manutenzione e pressione per ripristinare rapidamente il funzionamento del dispositivo.

Il rischio può essere ridotto reagendo ai primi sintomi, come aumento della temperatura, variazione del livello di rumore, vibrazioni, funzionamento instabile dell’asse o problemi con il freno. È inoltre importante controllare lo stato dei cuscinetti, dei collegamenti elettrici, dei cavi di retroazione e delle condizioni di raffreddamento.

Nel caso di motori installati su macchine strategiche è inoltre opportuno valutare la disponibilità di un’unità di riserva. Ciò consente di evitare che il guasto di un singolo servomotore arresti la produzione per il tempo necessario alla riparazione o al reperimento del ricambio appropriato.

Quando affidare il Lenze MDSKSBS071-03 a un servizio di assistenza professionale?

È consigliabile affidare il Lenze MDSKSBS071-03 a un servizio di assistenza quando il motore si surriscalda, funziona a strappi, vibra, produce rumori insoliti, perde coppia, presenta problemi con la corretta direzione di rotazione o non si riavvia dopo un arresto. Una diagnostica tempestiva consente di determinare se la causa del problema è il servomotore stesso, il resolver, il freno, la parte meccanica, il cablaggio o il sistema di azionamento associato.

Questo è particolarmente importante nella manutenzione industriale, dove la pressione per riavviare la macchina il più rapidamente possibile può portare alla sostituzione di vari componenti senza aver prima confermato la reale causa del guasto. Una diagnostica professionale e la rigenerazione dei componenti consentono di ridurre questo rischio.

Hai un Lenze MDSKSBS071-03 guasto? Affida il servomotore a una diagnosi. In base alle condizioni del dispositivo è possibile definire l’ambito della riparazione, valutare la possibilità di rigenerazione e stabilire se sia più conveniente riparare il motore esistente oppure utilizzare un dispositivo sostitutivo. —> Richiedi la riparazione
