Riparazione del controllore Carel PCO3TR0BL0 dopo un periodo di caldo intenso. Diagnostica elettronica e rigenerazione dei componenti danneggiati

La riparazione del controllore Carel PCO3TR0BL0 dopo un periodo di caldo intenso deve iniziare con un’accurata diagnostica dell’elettronica, poiché le temperature elevate possono evidenziare problemi sia nella sezione di alimentazione sia nei circuiti di ingresso, uscita o comunicazione. I reset del controllore, i valori di misura instabili, il comando non corretto delle uscite o la perdita di comunicazione non significano necessariamente che sia necessario sostituire l’intero dispositivo. In molti casi, la soluzione corretta può consistere nell’individuazione dell’area danneggiata, nella rigenerazione dei componenti e nell’esecuzione di test funzionali completi.

Questo aspetto è particolarmente importante negli impianti HVAC/R, nei quali il controllore può essere responsabile del funzionamento di diversi elementi che collaborano tra loro. Un suo guasto può influire sul funzionamento di un gruppo frigorifero, di un’unità di climatizzazione o di un altro processo tecnologico e, per il reparto manutenzione, può comportare il rischio di fermo impianto e la necessità di prendere rapidamente una decisione: riparazione, rigenerazione o sostituzione del dispositivo.

Chiama: +48 717 500 983

Riparazione del controllore Carel PCO3TR0BL0 dopo il caldo – sintomi e cause del guasto

Qual è il ruolo del Carel PCO3TR0BL0 in un impianto HVAC/R?

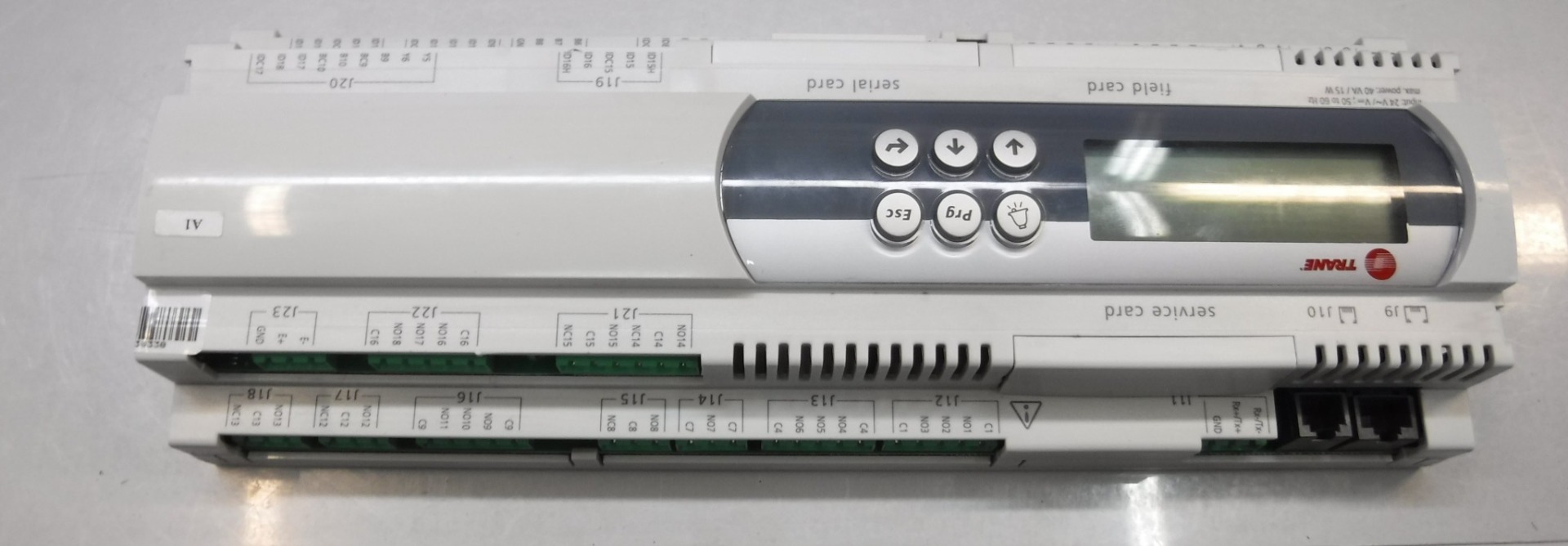

Il Carel PCO3TR0BL0 appartiene alla famiglia dei controllori programmabili pCO3, destinati principalmente al controllo di impianti di climatizzazione e refrigerazione. Il controllore esegue il programma di regolazione memorizzato e, tramite gli ingressi e le uscite, interagisce con i dispositivi dell’impianto, come sensori, compressori, ventilatori o altri attuatori.

La piattaforma pCO3 utilizza un microprocessore H8S2320 a 16 bit che opera a una frequenza di 24 MHz. Il programma di controllo e i parametri possono essere memorizzati nella memoria FLASH ed E2PROM. Dal punto di vista dell’assistenza tecnica, questo è importante perché il mancato avvio corretto del controllore non significa automaticamente la perdita della sua applicazione. Durante la diagnostica è necessario verificare separatamente la sezione di alimentazione, il funzionamento dell’elettronica digitale, le memorie e la possibilità di comunicare con il controllore.

La documentazione della piattaforma prevede inoltre la possibilità di programmare il dispositivo da un computer o mediante un’apposita chiave di programmazione. Durante la riparazione di un controllore che opera da molti anni in un impianto esistente, il mantenimento del programma e della configurazione può essere uno degli argomenti a favore della rigenerazione dell’unità originale invece della sua sostituzione prematura.

Quali sintomi indicano un Carel PCO3TR0BL0 guasto?

Un controllore Carel PCO3TR0BL0 guasto non sempre smette completamente di funzionare. Il guasto può interessare soltanto una sezione dell’elettronica, per cui il dispositivo continua ad avviarsi ma non esegue correttamente tutte le funzioni.

Tra i sintomi che dovrebbero indurre a effettuare una diagnostica rientrano:

• reset spontanei del controllore,
• problemi di avvio dopo l’inserimento dell’alimentazione,
• valori di misura instabili o non corretti,
• mancata risposta di determinati ingressi o uscite,
• comando non corretto degli attuatori,
• perdita di comunicazione con il terminale operatore,
• problemi di comunicazione pLAN o con il sistema BMS di supervisione,
• guasti intermittenti, soprattutto dopo il riscaldamento del dispositivo o del quadro elettrico.

Questi sintomi non devono essere valutati esclusivamente sulla base del comportamento dell’intera macchina. Il controllore deve essere esaminato a livello delle singole sezioni, poiché sintomi simili possono essere causati sia da un guasto dell’alimentazione sia da uno specifico circuito di ingresso, uscita o interfaccia di comunicazione.

Il Carel PCO3TR0BL0 si resetta, perde la comunicazione o non controlla più correttamente l’impianto? In questa situazione è consigliabile inviare il dispositivo in diagnostica prima che il guasto provochi un fermo prolungato dell’impianto HVAC/R.

Perché le temperature elevate possono evidenziare problemi nell’elettronica del controllore?

La riparazione del Carel PCO3TR0BL0 dopo un periodo di caldo intenso è particolarmente importante nel caso di dispositivi installati in quadri elettrici con ventilazione limitata. Secondo i dati tecnici della piattaforma pCO3, l’intervallo di temperatura di esercizio va da -25 a 70°C con un’umidità fino al 90% senza condensa, mentre il grado di protezione del dispositivo è IP20.

Il semplice fatto che la temperatura ambiente rientri nell’intervallo consentito non significa necessariamente che l’elettronica lavori in condizioni ottimali. La temperatura all’interno di un quadro chiuso può essere superiore rispetto a quella del capannone, soprattutto quando al suo interno operano alimentatori, contattori, inverter e altre fonti di calore.

L’esposizione prolungata a temperature elevate può inoltre evidenziare componenti che già in precedenza operavano al limite dei parametri corretti. Per questo motivo, dopo un periodo di caldo intenso è opportuno controllare non solo il controllore, ma anche le sue condizioni operative.

Condizioni operative e importanza della ventilazione del quadro elettrico

La piattaforma pCO3 può essere alimentata con una tensione di 28-36 V DC oppure 24 V AC. Il produttore richiama inoltre l’attenzione sulla corretta realizzazione dell’alimentazione e sulla separazione dei cavi di segnale dai cavi di alimentazione e dai circuiti associati a carichi induttivi.

Se il guasto è comparso immediatamente dopo un periodo di temperature elevate, la diagnostica dovrebbe comprendere anche la ventilazione del quadro, lo stato dei filtri, il funzionamento dei ventilatori, la temperatura ambiente e la qualità della tensione di alimentazione. La sostituzione del solo controllore senza eliminare il problema ambientale può causare la ricomparsa del guasto.

Diagnostica elettronica e rigenerazione del Carel PCO3TR0BL0 in assistenza

Come viene eseguita la diagnostica elettronica del Carel PCO3TR0BL0?

Una diagnostica elettronica professionale del Carel PCO3TR0BL0 deve essere eseguita per fasi. L’obiettivo non è soltanto individuare un componente visibilmente danneggiato, ma determinare quale parte del controllore sia responsabile dei sintomi segnalati e se le altre sezioni funzionino correttamente.

La base consiste nel raccogliere informazioni sul comportamento del dispositivo prima del guasto. Per il servizio tecnico sono particolarmente utili i dati relativi ai reset, ai problemi di comunicazione, alle indicazioni errate degli ingressi, alla mancanza di specifiche uscite e alla dipendenza del guasto dalla temperatura.

Controllo della sezione di alimentazione

Una delle prime aree da controllare è la sezione di alimentazione. Nella pratica di assistenza è opportuno verificare, tra gli altri elementi, il circuito di ingresso, i convertitori, gli stabilizzatori di tensione, i condensatori e i componenti di protezione.

Le misurazioni delle tensioni di alimentazione e di riferimento consentono di stabilire se le singole parti del controllore ricevono una tensione stabile e corretta. Ciò è particolarmente importante in presenza di sintomi quali riavvii casuali, problemi intermittenti di comunicazione o letture analogiche errate.

Diagnostica degli ingressi e delle uscite del controllore

La piattaforma pCO3 supporta sistemi di ingressi e uscite estesi. A seconda della versione specifica, possono essere presenti ingressi destinati a sensori NTC e a segnali 0–1 V, 0–5 V raziometrici, 0–10 V, 0–20 mA e 4–20 mA. Sono inoltre disponibili uscite analogiche 0–10 V e uscite digitali, comprese quelle a relè e, in determinate varianti, anche SSR.

Il numero esatto e la configurazione degli I/O dipendono tuttavia dalla variante hardware del pCO3, pertanto, senza la documentazione completa della specifica versione PCO3TR0BL0, non è opportuno attribuirle un numero determinato di ingressi e uscite.

Durante la diagnostica, i singoli circuiti devono essere controllati indipendentemente. Il danneggiamento di un ingresso analogico o della sorgente della tensione di riferimento può provocare letture errate anche quando il processore del controllore funziona correttamente. Analogamente, un circuito di uscita danneggiato può causare la mancata risposta di uno specifico attuatore senza provocare il guasto completo del pCO3.

Controllo della comunicazione pLAN, RS485 e BMS

I controllori pCO3 possono operare in una rete pLAN che può comprendere fino a 32 dispositivi, inclusi controllori pCO e terminali operatore. I dispositivi scambiano tra loro dati digitali e analogici.

La piattaforma può inoltre essere ampliata con interfacce che consentono, tra l’altro, la comunicazione CAREL o Modbus tramite RS485, nonché con schede FieldBus e BMS. Per questo motivo, un problema del Carel PCO3TR0BL0 può riguardare esclusivamente la comunicazione con un’altra parte del sistema, anche se il controllore stesso si avvia ed esegue una parte del programma.

Nell’ambito della diagnostica è quindi opportuno controllare sia l’interfaccia di comunicazione stessa sia il comportamento del dispositivo durante lo scambio di dati con il terminale, il sistema di supervisione o altri controllori.

Una riparazione efficace del Carel PCO3TR0BL0 richiede l’individuazione della causa reale del guasto. Se il controllore non si avvia, si resetta o non comunica con il sistema, è opportuno affidare una diagnostica che comprenda alimentazione, ingressi, uscite e interfacce di comunicazione.

Cosa può comprendere la rigenerazione dei componenti danneggiati?

La rigenerazione dei componenti danneggiati nel Carel PCO3TR0BL0 deve basarsi sulle misurazioni effettuate in precedenza. A seconda del risultato della diagnostica, gli interventi di assistenza possono riguardare componenti della sezione di alimentazione, condensatori, stabilizzatori, protezioni, relè, connettori o altre aree dell’elettronica esposte a condizioni operative non corrette.

È importante anche controllare lo stato della scheda e dei collegamenti nelle aree sottoposte per lungo tempo a temperature elevate. La semplice sostituzione di un singolo componente danneggiato non dovrebbe concludere il processo di riparazione.

Dopo la rigenerazione, il dispositivo deve essere sottoposto a un test funzionale che comprenda la stabilità delle tensioni, la risposta degli ingressi ai segnali applicati, il funzionamento delle uscite analogiche e digitali e la comunicazione. È inoltre necessario verificare che il controllore esegua correttamente il programma memorizzato.

Riparazione o sostituzione del Carel PCO3TR0BL0 – quale soluzione scegliere?

Nei sistemi HVAC più datati, la decisione di sostituire il controllore non è sempre semplice. Una nuova unità deve essere compatibile non solo dal punto di vista elettrico, ma anche per quanto riguarda il programma, la configurazione, la comunicazione e l’interazione con gli altri elementi dell’impianto.

La famiglia pCO3 è classificata da CAREL tra i prodotti fuori produzione. Ciò può limitare la disponibilità di nuove unità e aumentare l’importanza della riparazione del controllore esistente.

Se il danno riguarda un’area dell’elettronica che può essere diagnosticata e rigenerata, la riparazione del Carel PCO3TR0BL0 originale può consentire di mantenere l’applicazione esistente e la compatibilità con un sistema più datato. Ciò è particolarmente importante nei casi in cui la sostituzione del controllore richiederebbe anche modifiche all’automazione o una nuova messa in servizio dell’intero impianto.

L’acquisto di un ricambio può invece essere preso in considerazione quando il danno risulta impossibile da eliminare efficacemente oppure quando la modernizzazione dell’intero sistema fa già parte di un investimento pianificato. In pratica, il reparto manutenzione dovrebbe quindi valutare non solo il prezzo del dispositivo stesso, ma anche i tempi di messa in servizio, la disponibilità del programma, il rischio di problemi di compatibilità e il potenziale costo del fermo impianto.

Prima di decidere di sostituire il pCO3, è opportuno verificare la possibilità di riparazione. La diagnostica può mostrare se la rigenerazione del Carel PCO3TR0BL0 permetterà di ripristinare il funzionamento del dispositivo senza intervenire sul resto dell’impianto.

Come ridurre il rischio di un nuovo guasto dopo un periodo di caldo intenso?

La riparazione del controllore deve essere accompagnata da un’analisi delle condizioni in cui opera il dispositivo. Se una temperatura elevata all’interno del quadro ha contribuito al peggioramento dell’affidabilità, il solo ripristino del funzionamento del controllore non elimina la fonte del problema.

Dopo un guasto è opportuno verificare soprattutto:

• la temperatura all’interno del quadro elettrico,
• la pulizia e la pervietà dei filtri e dei condotti di ventilazione,
• lo stato e il funzionamento dei ventilatori,
• la qualità della tensione di alimentazione del controllore,
• la disposizione delle fonti di calore nel quadro,
• il percorso dei cavi di segnale e di alimentazione,
• lo stato dei connettori e dei collegamenti elettrici.

Per la manutenzione, ciò significa la possibilità di ridurre il rischio di un nuovo guasto non solo del controllore Carel, ma anche degli altri componenti elettronici che operano nello stesso quadro.

Quando affidare il Carel PCO3TR0BL0 a un servizio di assistenza professionale?

È particolarmente opportuno inviare il dispositivo in assistenza quando il guasto è intermittente, compare dopo il riscaldamento, il controllore si resetta, non reagisce a determinati segnali oppure smette di comunicare con gli altri elementi del sistema. Questi problemi possono richiedere misurazioni e test delle singole sezioni elettroniche che non possono essere eseguiti esclusivamente sulla base del messaggio visualizzato sul terminale.

L’assistenza del Carel PCO3TR0BL0 deve comprendere non soltanto la sostituzione dei componenti danneggiati, ma anche la diagnostica, la rigenerazione e il controllo funzionale finale del dispositivo. Solo un risultato positivo dei test di alimentazione, ingressi, uscite e comunicazione costituisce la base per reinstallare il controllore nell’impianto.

Negli stabilimenti industriali, determinare rapidamente la possibilità di riparazione è importante anche dal punto di vista economico. Ogni ora aggiuntiva di indisponibilità della climatizzazione di processo, della refrigerazione o di un altro sistema controllato dal pCO3 può generare ulteriori problemi per la produzione e la manutenzione.

Hai un controllore Carel PCO3TR0BL0 guasto? Affida il dispositivo alla diagnostica elettronica. La verifica della sezione di alimentazione, degli ingressi e delle uscite e della comunicazione consentirà di determinare l’entità dei danni e valutare la possibilità di riparare o rigenerare il controllore. —> Richiedi la riparazione
