Riparazione dei motori per unità di trattamento aria. Come riconoscere che il motore del ventilatore in una centrale di trattamento aria richiede assistenza?

La riparazione dei motori dei ventilatori nelle centrali di trattamento aria è necessaria quando il ventilatore non si avvia, funziona in modo instabile, assorbe una corrente troppo elevata, si surriscalda, genera rumore dei cuscinetti, provoca l’intervento delle protezioni oppure segnala errori dell’inverter o del modulo EC. Nella pratica della manutenzione, non ogni guasto significa subito la necessità di sostituire l’intero gruppo. Spesso sono possibili diagnostica, rigenerazione, riparazione dell’elettronica, sostituzione dei cuscinetti, riavvolgimento del motore HVAC oppure modernizzazione del sistema di azionamento.

Il motore del ventilatore in una centrale di trattamento aria lavora solitamente in modalità continua o per molte ore. È esposto a carichi aerodinamici variabili, contaminazione della girante, polvere nei filtri, umidità, temperatura elevata, vibrazioni e frequenti variazioni della velocità di rotazione. Per questo i sintomi di guasto possono dipendere sia dal motore stesso sia dall’inverter, dall’automazione HVAC, dal modulo EC, dai cavi, dalle protezioni, dal condensatore, dal sistema di controllo o dall’impianto aeraulico.

Hai un problema con un ventilatore in una centrale HVAC? RGB Elektronika esegue diagnostica, riparazione, service, rigenerazione, acquisto e modernizzazione di motori per ventilatori e dell’elettronica industriale correlata. Una verifica rapida consente di ridurre il rischio di fermo dell’impianto e la sostituzione non necessaria di sottogruppi funzionanti.

Chiama: +48 717 500 983

Sintomi di guasto del motore del ventilatore in una centrale di trattamento aria

Il ventilatore non si avvia nonostante il segnale

Il segnale di guasto più frequente è una situazione in cui il ventilatore non si avvia, anche se il controllore della centrale di trattamento aria invia il segnale di marcia. In questo caso non bisogna presumere subito un danneggiamento del motore. La diagnostica deve iniziare dalle misure elettriche di base e dal controllo del circuito di comando.

In primo luogo occorre verificare:

• la presenza della tensione di alimentazione sui morsetti del motore,
• la correttezza della messa a terra PE,
• la continuità dei cavi di alimentazione e di comando,
• lo stato delle protezioni da sovracorrente, dei contattori e dei relè,
• il segnale di start dall’automazione della centrale,
• il funzionamento dell’inverter, del soft starter o del modulo EC,
• le resistenze meccaniche della girante e lo stato dell’impianto aeraulico.

Nel caso dei motori EC/BLDC, utilizzati tra l’altro nei ventilatori ebm-papst, di norma devono essere soddisfatte due condizioni di lavoro: la presenza dell’alimentazione ad alta tensione e un segnale di comando corretto, ad esempio 0-10 V, PWM, ingresso enable o comunicazione MODBUS. La mancanza di uno di questi segnali può sembrare un motore del ventilatore danneggiato, anche se il problema si trova nell’automazione o nel cablaggio.

Motore del ventilatore danneggiato – sintomi elettrici, meccanici e termici

I sintomi di guasto del motore del ventilatore possono essere graduali o improvvisi. In molti stabilimenti il primo segnale è una riduzione dell’efficienza della ventilazione, un allarme dall’automazione dell’edificio, un errore dell’inverter o un aumento della temperatura nella zona produttiva servita. Più rapidamente viene eseguita la diagnostica del motore del ventilatore, maggiori sono le possibilità di riparazione senza danni secondari.

I sintomi tipici includono:

• mancato avviamento del ventilatore,
• funzionamento impulsivo o arresto dopo pochi secondi,
• giri instabili e oscillazioni della velocità,
• intervento delle protezioni da sovracorrente o differenziali,
• aumento dell’assorbimento di corrente rispetto ai dati nominali,
• surriscaldamento della carcassa del motore,
• odore di isolamento degli avvolgimenti surriscaldato,
• rumore dei cuscinetti, attrito, sfregamento o vibrazioni,
• calo della portata d’aria alla stessa velocità di rotazione,
• errori dell’inverter, allarmi di sovraccarico o messaggi del modulo EC.

Nella pratica industriale non si devono ignorare l’aumento della temperatura, i rumori anomali e la corrente elevata. Questi sintomi possono indicare usura dei cuscinetti, danneggiamento degli avvolgimenti, cortocircuiti tra spire, peggioramento dell’isolamento, sovraccarico aerodinamico, contaminazione della girante oppure un problema di regolazione della velocità.

Motori AC, con inverter ed EC/BLDC – perché la diagnostica è diversa?

Nelle centrali di trattamento aria vengono utilizzati diversi tipi di azionamenti. I più comuni sono motori asincroni AC alimentati direttamente, motori AC controllati da inverter e motori EC/BLDC con elettronica di commutazione integrata. Ciascuna di queste costruzioni richiede un approccio di service diverso.

Nei motori AC la diagnostica comprende principalmente la misura della resistenza degli avvolgimenti, della resistenza di isolamento rispetto a PE, della corrente di fase, dell’asimmetria delle tensioni, della temperatura di lavoro, del condensatore nei motori monofase e dello stato dei cuscinetti. Se il motore lavora con un inverter, è necessario verificare inoltre i parametri delle rampe, la frequenza di uscita, la corrente di sovraccarico, la schermatura dei cavi, il filtraggio EMC e possibili perforazioni dell’isolamento causate dagli impulsi PWM.

Nei motori EC può guastarsi non solo la parte elettromeccanica, ma anche il regolatore di velocità integrato, l’elettronica di potenza, il circuito di alimentazione, l’ingresso analogico 0-10 V, l’ingresso PWM, la comunicazione MODBUS, l’ingresso enable, i sensori Hall, le protezioni termiche oppure i circuiti di segnalazione allarmi. Per questo la diagnostica dei motori per ventilatori ebm-papst e di altri azionamenti EC dovrebbe includere sia la parte meccanica sia quella elettronica.

Riparazione dei motori ebm-papst e diagnostica dei moduli EC

La riparazione dei motori ebm-papst richiede la verifica dell’alimentazione, dei segnali di comando, dell’elettronica EC e dello stato meccanico della girante. In questo tipo di ventilatori il problema può verificarsi nel modulo di controllo, nello stadio di potenza, nella linea di comunicazione, nei sensori di posizionamento o nelle protezioni termiche. I sintomi possono includere mancata risposta al segnale 0-10 V, funzionamento solo in un determinato intervallo di giri, errori di comunicazione, arresto dopo l’avviamento oppure funzionamento irregolare sotto carico.

Il service dei motori per ventilatori ebm-papst dovrebbe comprendere il test degli ingressi di comando, la misura dell’alimentazione AC/DC, il controllo dei segnali di allarme, la valutazione dell’elettronica di potenza, il controllo dei cuscinetti, dei giochi, delle resistenze della girante e il test di funzionamento nell’intero intervallo di regolazione. In molti casi, la riparazione del modulo EC o la rigenerazione della parte meccanica permette di ripristinare il dispositivo senza la necessità di acquistare un nuovo ventilatore.

Quando il problema non è il motore, ma l’impianto HVAC?

Non ogni allarme del ventilatore significa guasto del motore. Nelle centrali di trattamento aria, cause frequenti di sovraccarico sono filtri sporchi, serrande chiuse, scambiatore contaminato, maggiore resistenza dei canali, automazione non regolata correttamente o impostazioni errate dell’inverter. Il motore può assorbire una corrente troppo elevata perché il sistema aeraulico lavora fuori dal campo di progetto.

Per questo, prima di sostituire il motore, conviene confrontare le misure elettriche con lo stato reale dell’impianto. Se dopo aver scollegato l’azionamento dal carico continuano a verificarsi corrente elevata, funzionamento irregolare, rumore, temperatura eccessiva o bassa resistenza di isolamento, il motore è idoneo al service.

Diagnostica, riparazione e service dei motori per ventilatori HVAC

Diagnostica del motore del ventilatore passo dopo passo

La diagnostica del motore del ventilatore deve essere eseguita in modo metodico. La sostituzione caotica dei componenti aumenta il costo della riparazione e può non eliminare la causa del guasto. Negli stabilimenti produttivi è particolarmente importante distinguere rapidamente se il problema riguarda il motore, l’inverter, il modulo EC, il controllore PLC, il pannello HMI, l’alimentatore, il modulo I/O, la comunicazione industriale o l’impianto di ventilazione stesso.

Il processo diagnostico di base comprende:

• identificazione del motore tramite targhetta e numero del produttore,
• controllo di alimentazione, PE, protezioni e cavi,
• misura della resistenza degli avvolgimenti e della resistenza di isolamento,
• misura della corrente di fase e confronto con i dati nominali,
• controllo del condensatore nei motori monofase,
• verifica dell’inverter, delle rampe, della frequenza e degli errori di sovraccarico,
• controllo del segnale 0-10 V, PWM, enable o MODBUS nei motori EC,
• valutazione dello stato dei cuscinetti, della girante, delle contaminazioni, dei giochi e delle vibrazioni,
• test di lavoro sotto carico dopo la riparazione.

Dopo il service sono fondamentali i test funzionali: misura di corrente, temperatura, vibrazioni, velocità di rotazione, risposta al segnale di comando e stabilità di lavoro nell’intero intervallo di regolazione. Solo una verifica di questo tipo consente di valutare se la riparazione del motore del ventilatore è efficace in condizioni simili a quelle reali di esercizio.

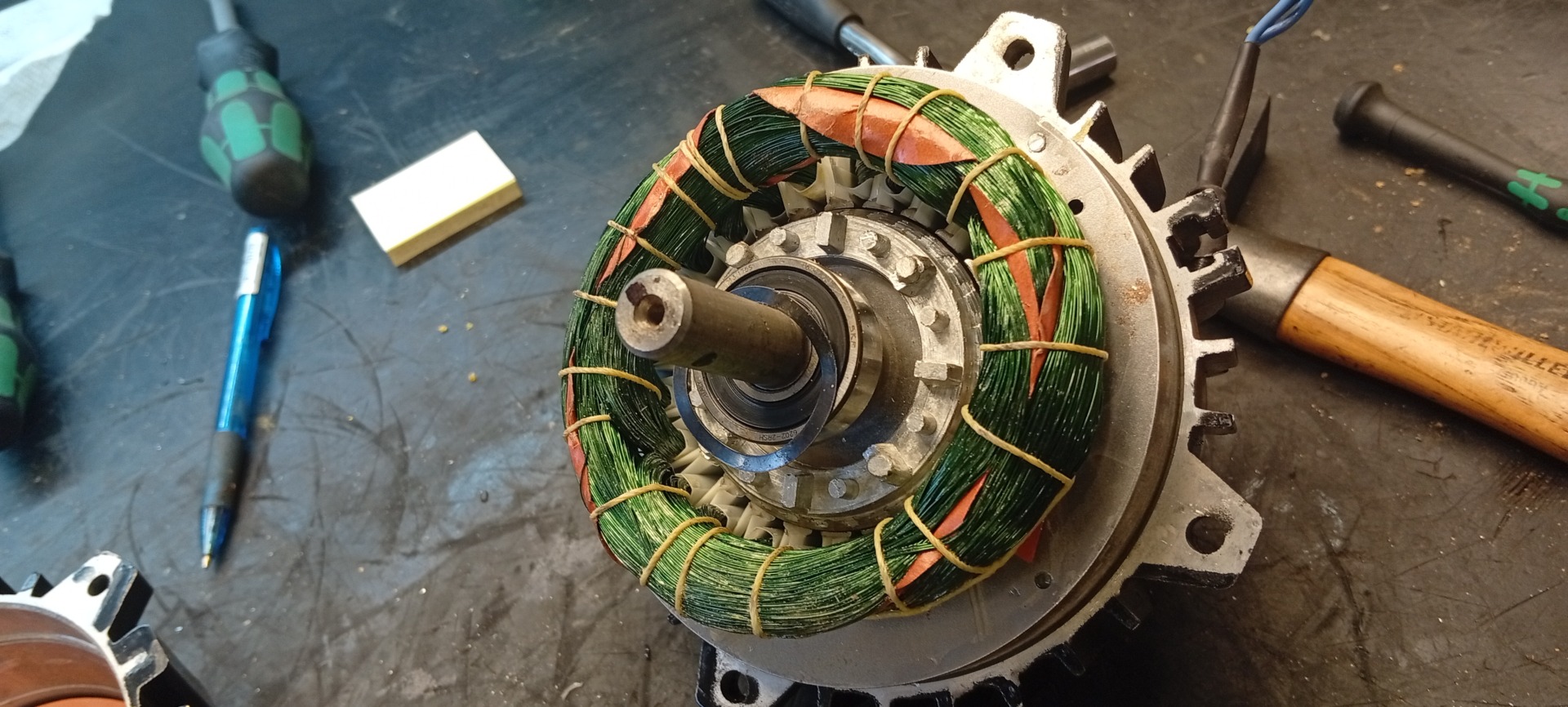

Riavvolgimento dei motori HVAC, sostituzione dei cuscinetti e riparazione dell’elettronica EC

L’ambito della riparazione dipende dal tipo di motore e dalla natura del danno. Nei motori AC vengono spesso eseguiti sostituzione dei cuscinetti, pulizia, asciugatura, rigenerazione dei collegamenti, misura dell’isolamento e riavvolgimento dei motori HVAC. Il riavvolgimento dei motori per ventilatori ha senso quando gli avvolgimenti sono danneggiati, ma nucleo, corpo, rotore ed elementi meccanici sono ancora idonei a ulteriore esercizio.

Nei motori con inverter, oltre alla parte meccanica, è necessario verificare l’influenza dell’alimentazione impulsiva sull’isolamento degli avvolgimenti. Sovratensioni, cavi motore lunghi, schermatura errata o assenza di filtri possono causare perforazioni, disturbi EMC ed errori ricorrenti dell’inverter. In questa situazione la sola sostituzione del motore potrebbe non bastare se non viene eliminata la causa del danno.

Nei motori EC l’ambito del service può includere la riparazione dell’elettronica di controllo, dello stadio di potenza, del circuito di alimentazione, degli ingressi analogici, della comunicazione, dei sensori e degli elementi meccanici. Questo è particolarmente importante nei ventilatori integrati, dove l’acquisto di un nuovo gruppo completo può essere costoso e la disponibilità a magazzino può essere limitata.

Riparazione, rigenerazione o acquisto di un ricambio – cosa scegliere in caso di guasto della centrale?

La decisione tra riparazione, rigenerazione e acquisto di un ricambio dipende dal tempo di fermo, dalla disponibilità del dispositivo, dal costo di un nuovo motore, dallo stato tecnico dei sottogruppi e dalla criticità della centrale di trattamento aria per il processo produttivo. In molti casi il service dei motori per ventilatori è più vantaggioso dell’acquisto di un nuovo elemento, soprattutto quando il motore ha un fissaggio non standard, un modulo EC dedicato, parametri di comando specifici o un lungo tempo di consegna.

La riparazione ha senso quando:

• il motore è difficilmente disponibile come prodotto nuovo,
• il costo di un nuovo ventilatore è elevato,
• si sono guastati cuscinetti, condensatore, collegamenti o elettronica,
• è possibile il riavvolgimento degli avvolgimenti,
• il tempo di riparazione è più breve del termine di consegna di un nuovo dispositivo,
• ti interessa mantenere il modello originale e i parametri della centrale.

L’acquisto di un ricambio va considerato quando i danni sono estesi, il motore è stato surriscaldato più volte, si è verificato un grave danno meccanico oppure la modernizzazione dell’azionamento migliorerà l’affidabilità e l’efficienza energetica del sistema. In tal caso la scelta del modello appropriato deve considerare potenza, tensione, corrente, velocità di rotazione, metodo di comando, comunicazione, ingombri, fissaggio, direzione del flusso d’aria e compatibilità con l’automazione della centrale.

Service dei motori per ventilatori presso RGB Elektronika – come ridurre il fermo?

Il guasto del motore del ventilatore in una centrale di trattamento aria può fermare la ventilazione di processo, peggiorare le condizioni operative delle macchine, aumentare la temperatura nel capannone, attivare allarmi BMS o HVAC e portare a un fermo produzione. Per questo una diagnostica rapida è più importante della sostituzione casuale dei componenti.

RGB Elektronika supporta i reparti manutenzione, produzione, acquisti e service nella gestione dei guasti di automazione ed elettronica industriale. Oltre alla riparazione dei motori per ventilatori, è possibile verificare inverter, alimentatori, controllori PLC, pannelli HMI, moduli I/O, convertitori, circuiti di potenza, encoder, elettronica di controllo ed elementi di comunicazione industriale.

Contatta RGB Elektronika se hai bisogno di diagnostica, riparazione, rigenerazione, riavvolgimento, acquisto o modernizzazione del motore del ventilatore per una centrale di trattamento aria. Prepara una foto della targhetta, una descrizione dei sintomi, informazioni sulla centrale, sull’inverter o sul modulo EC e i messaggi di errore. Questo accelererà la valutazione tecnica e la scelta della soluzione migliore. —> Richiedi una riparazione
