Rigenerazione dell’inverter ELAU MC-4/11/03/400

La rigenerazione dell’inverter ELAU MC-4/11/03/400 è un servizio rivolto agli stabilimenti industriali in cui un guasto all’azionamento di un asse può fermare una macchina, una linea di confezionamento, un modulo di posizionamento o un’intera postazione produttiva. È tuttavia importante precisare che ELAU MC-4/11/03/400 V è tecnicamente un servoamplificatore digitale della famiglia PacDrive MC-4, anche se nella pratica dei reparti di manutenzione viene molto spesso cercato come inverter ELAU.

Se il modulo non segnala lo stato di pronto, compare un problema con l’asse, la comunicazione sercos, l’alimentazione, l’encoder oppure la macchina non riesce ad avviare il ciclo automatico, una diagnostica rapida del servoamplificatore consente di ridurre i tempi di fermo. In molti casi, la riparazione ELAU MC-4/11/03/400 può essere più conveniente rispetto alla ricerca di un ricambio difficile da reperire.

Hai un ELAU MC-4/11/03/400 danneggiato? Prepara la sigla del modulo, una descrizione dei sintomi del guasto e le informazioni sulla macchina in cui lavora il dispositivo. Questo facilita la valutazione iniziale e accelera il preventivo di riparazione.

Chiama: +48 717 500 983

Rigenerazione ELAU MC-4/11/03/400. Cosa sapere prima di inviare il modulo in assistenza

ELAU MC-4/11/03/400 è un inverter o un servoamplificatore?

Nelle richieste di offerta compare spesso il termine inverter ELAU MC-4, perché il dispositivo è responsabile del controllo dell’azionamento nella macchina. Dal punto di vista dell’automazione, però, si tratta di un servoamplificatore digitale progettato per controllare un asse di azionamento nel sistema PacDrive.

Il modello ELAU MC-4/11/03/400 V appartiene alla famiglia PacDrive MC-4. La sigla del dispositivo può essere interpretata come segue:

• MC-4 – famiglia di servoamplificatori PacDrive MC-4,
• 11 – variante hardware,
• 03 – corrente nominale 3 A,
• 400 – versione con alimentazione trifase 400 V,
• 13 13 02 45 – numero d’ordine di questo modello.

Questa informazione è importante sia per la manutenzione sia per gli acquisti tecnici. In una richiesta di assistenza, la sigla completa del modello riduce il rischio di errore. Nella famiglia PacDrive possono essere presenti dispositivi simili con parametri di corrente, alimentazione o variante hardware differenti.

PacDrive MC-4 – parametri principali del modello MC-4/11/03/400 V

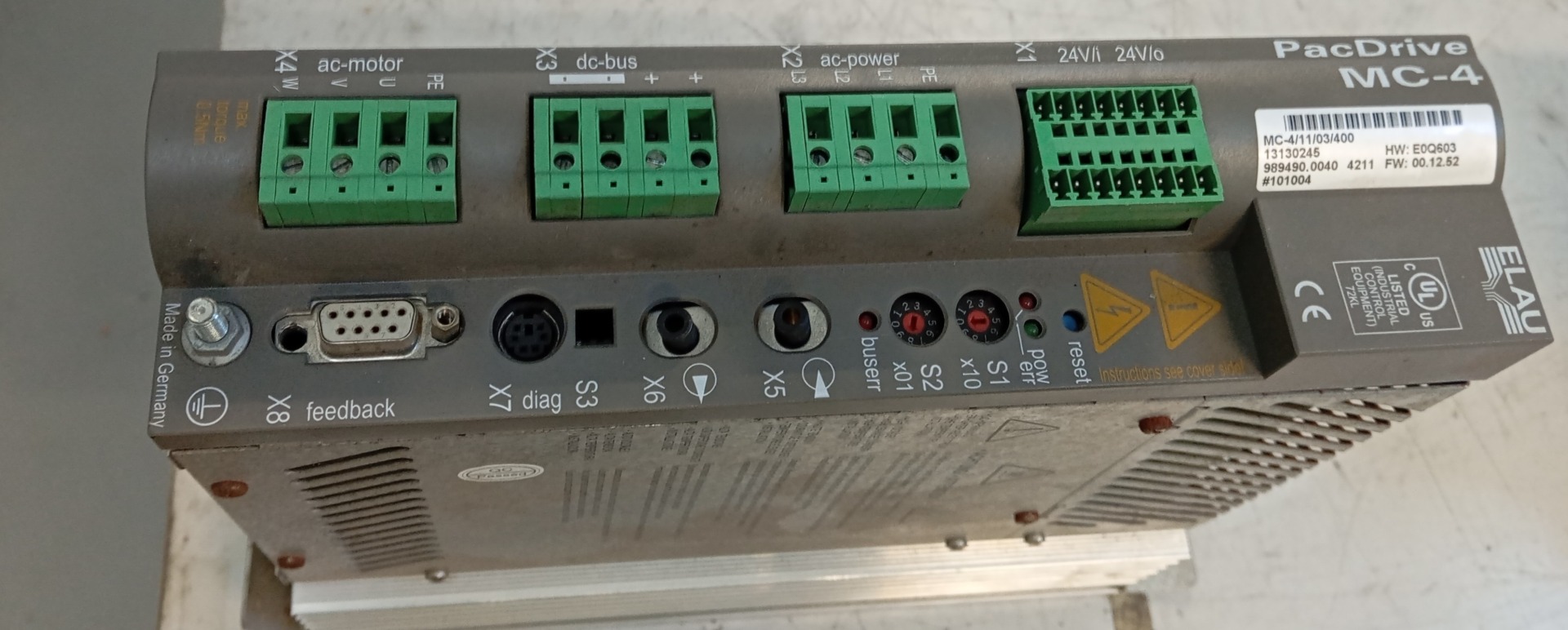

ELAU MC-4/11/03/400 V ha una struttura compatta e chiusa, destinata al montaggio a parete in quadro elettrico. In un unico alloggiamento sono integrati alimentatore, stadio di potenza e regolatore servo software. La comunicazione con il controllore PacDrive avviene tramite interfaccia in fibra ottica sercos.

Il dispositivo supporta encoder monogiro e multigiro, oltre al riconoscimento automatico del motore SH dalla targhetta elettronica. Dal punto di vista dell’assistenza, questo è importante nella diagnostica degli errori d’asse, dei problemi di identificazione del motore, dei segnali di feedback e della comunicazione tra controllore e amplificatore.

Parametri principali di ELAU MC-4/11/03/400 V

Parametro	Valore
Tipo di dispositivo	Servoamplificatore digitale PacDrive MC-4
Asse supportato	Un asse di azionamento
Numero d’ordine	13 13 02 45
Alimentazione di rete	3 × 380 Vac -10% a 3 × 480 Vac +10%, 48…62 Hz
Tensione di controllo	24 Vdc -15% / +25%
Assorbimento del circuito di controllo	1 A
Tensione DC Bus	530…680 Vdc
Capacità DC Bus	165 µF
Soglia di sovratensione DC Bus	860 Vdc
Corrente nominale	3 Aeff a 8 kHz
Corrente di picco	7,5 Aeff per 1 secondo
Potenza nominale	2,1 kVA
Uscita motore	3 × 0…480 Vac
Resistenza di frenatura	120 Ω, 50 W continui, 5 kW di picco
Raffreddamento	Convezione naturale
Grado di protezione	IP20
Temperatura di esercizio	+5…+45°C, con derating fino a +55°C
Peso	3,1 kg

Parametri così precisi sono utili non solo per il servizio tecnico, ma anche per gli acquisti tecnici. Nel confronto tra riparazione, rigenerazione e acquisto di un ricambio occorre verificare non solo la sigla del modello, ma anche la variante di corrente, l’alimentazione, la compatibilità con il sistema PacDrive e il metodo di comunicazione.

Dove lavora ELAU MC-4/11/03/400 e perché il suo guasto ferma la produzione?

Il servoamplificatore ELAU MC-4/11/03/400 lavora in sistemi in cui il controllo preciso del movimento è fondamentale. Può essere responsabile del posizionamento, della sincronizzazione degli assi, del movimento di un modulo esecutivo o dell’azionamento in una macchina di confezionamento, trasporto o produzione.

Se il dispositivo controlla un asse critico, il suo guasto può impedire l’avvio dell’intero ciclo macchina. Per la manutenzione, il problema non è quindi solo il guasto dell’elettronica. I costi maggiori compaiono quando il fermo incide sul piano di produzione, sulla disponibilità degli operatori, sulle scadenze di consegna, sulle perdite di materiale o sulla necessità di un cambio linea d’emergenza.

Se un guasto di ELAU MC-4 blocca la produzione, non conviene limitare la diagnostica al solo reset degli errori. Il modulo può richiedere il controllo dell’alimentazione, del circuito DC Bus, dello stadio di potenza, dei percorsi di segnale, degli ingressi di sicurezza, dell’encoder, della comunicazione sercos e degli elementi esecutivi.

Quali sintomi possono indicare un danno a ELAU MC-4?

I sintomi di guasto possono essere diversi, perché ELAU MC-4/11/03/400 integra in un unico alloggiamento alimentatore, stadio di potenza e regolatore servo. Nella pratica dell’assistenza, per questo tipo di dispositivi è opportuno osservare sia il comportamento del modulo stesso sia quello dell’intero asse di azionamento.

I sintomi tipici che possono indicare la necessità di diagnostica o riparazione di ELAU MC-4/11/03/400 includono:

• il servoamplificatore non passa allo stato di pronto,
• manca il segnale Ready,
• la macchina segnala un errore asse o non consente l’avvio del ciclo automatico,
• compaiono problemi con l’ingresso di sicurezza Inverter Enable,
• si verifica assenza di comunicazione o comunicazione instabile tramite interfaccia sercos,
• il modulo non riconosce correttamente il motore SH,
• compaiono errori dell’encoder o del feedback SinCos,
• l’asse strattona, si ferma, perde posizione o non raggiunge i parametri impostati,
• dopo l’inserimento dell’alimentazione intervengono le protezioni,
• il modulo non si avvia dopo una caduta di tensione, una sovratensione o un guasto nel quadro elettrico.

Questi sintomi non indicano sempre un danno al servoamplificatore stesso. La causa può essere anche il motore, i cavi, l’encoder, il freno, l’alimentazione 24 Vdc, un problema nel circuito di sicurezza oppure un guasto del controllore. Per questo la riparazione ELAU MC-4/11/03/400 dovrebbe iniziare dalla diagnostica, non dalla sostituzione casuale dei componenti.

Hai uno di questi sintomi? Descrivi cosa accade dopo l’inserimento dell’alimentazione, se compare Ready, se gli altri assi funzionano e se il guasto è comparso improvvisamente, dopo un fermo, dopo una caduta di tensione o dopo lavori nel quadro. Una descrizione di questo tipo facilita in modo significativo la valutazione tecnica.

Assenza del segnale Ready, problema con Inverter Enable o errori asse

Il segnale Ready e l’ingresso di sicurezza Inverter Enable sono importanti per il corretto avvio dell’azionamento. Se il modulo non segnala lo stato di pronto, la macchina può rimanere bloccata nonostante la presenza della tensione di alimentazione.

In questa situazione occorre controllare non solo l’amplificatore stesso, ma anche i circuiti di controllo 24 Vdc, i segnali di sicurezza, i connettori e la comunicazione con il controllore. In caso di guasto interno del modulo, il problema può riguardare i circuiti di alimentazione, l’elettronica di controllo, i percorsi d’ingresso, danni da sovratensione oppure elementi responsabili del monitoraggio del funzionamento dell’azionamento.

I tentativi ripetuti di riavviare il dispositivo senza diagnostica possono aggravare il danno. In ambiente produttivo, questa pratica spesso prolunga il fermo invece di risolvere realmente il problema.

Problemi con comunicazione sercos, encoder SinCos o riconoscimento del motore SH

ELAU MC-4/11/03/400 comunica con il controllore PacDrive tramite interfaccia sercos in fibra ottica. I problemi di comunicazione possono derivare da danni al percorso ottico, errori lato impianto, problemi del controllore o guasto del modulo stesso.

Vale la pena controllare anche lo stato dei collegamenti, il corretto inserimento dei connettori e il comportamento degli altri dispositivi nel sistema. Se il problema riguarda un solo asse, questo restringe la diagnostica, ma non conferma automaticamente il guasto di un elemento specifico.

Il secondo ambito diagnostico è il feedback. Il modulo supporta encoder monogiro e multigiro e un connettore encoder SinCos. Se l’azionamento non riconosce il motore SH, l’asse non parte oppure compaiono errori di posizione, il servizio dovrebbe verificare sia il modulo sia i cavi motore, i cavi encoder e il motore stesso.

Guasto dopo sovratensione, sovraccarico o problemi con DC Bus

Il modello MC-4/11/03/400 V lavora con una tensione del circuito intermedio DC Bus pari a 530…680 Vdc, mentre la soglia di sovratensione è definita a 860 Vdc. Questo significa che il circuito interno lavora con tensioni elevate ed è sensibile a condizioni di alimentazione errate, sovratensioni, guasti nel circuito di frenatura o sovraccarichi.

I sintomi di problemi in quest’area possono includere l’intervento delle protezioni, mancato avvio dopo l’inserimento dell’alimentazione, funzionamento instabile dell’asse, surriscaldamento, danni allo stadio di potenza oppure reazioni di errore legate all’alimentazione.

In questi casi, la rigenerazione dell’inverter ELAU MC-4 dovrebbe includere un controllo accurato degli elementi di potenza e del circuito intermedio. La semplice sostituzione senza individuare la causa può portare a un nuovo guasto dopo il montaggio del modulo nella macchina.

Riparazione PacDrive MC-4 nella pratica – diagnostica, rigenerazione e decisione di assistenza

Come si svolge la diagnostica di ELAU MC-4/11/03/400 in assistenza?

Una diagnostica professionale non dovrebbe limitarsi all’ispezione visiva dell’alloggiamento. ELAU MC-4/11/03/400 è un dispositivo integrato, quindi il servizio dovrebbe controllare più aree contemporaneamente: alimentazione, circuito intermedio, stadio di potenza, elettronica di controllo, percorsi di ingresso e uscita, comunicazione, connettori ed elementi soggetti a invecchiamento.

In pratica, il processo diagnostico può includere:

• verifica della sigla completa del modulo e del numero d’ordine,
• ispezione visiva per individuare tracce di surriscaldamento, sporco, umidità o danni meccanici,
• controllo dei circuiti di alimentazione 400 Vac e 24 Vdc,
• controllo degli ingressi digitali 20…30 Vdc, del segnale Ready e di Inverter Enable,
• verifica della sezione DC Bus e degli elementi collegati al circuito intermedio,
• diagnostica dello stadio di potenza,
• verifica del connettore encoder SinCos,
• controllo dei collegamenti del freno motore,
• controllo degli elementi che possono essersi degradati termicamente o per sovraccarico.

Una diagnostica eseguita correttamente aiuta a rispondere alla domanda più importante: se la riparazione PacDrive MC-4 restituirà al dispositivo un funzionamento stabile nella macchina o se l’acquisto di un ricambio sarà una soluzione più sicura.

Hai bisogno di un preventivo di riparazione? Allega alla richiesta una foto della targhetta, una descrizione dei sintomi, informazioni sulla macchina e le circostanze del guasto. Questo consente di valutare più rapidamente l’ambito dei lavori e la disponibilità dei componenti.

Cosa può comprendere la rigenerazione dell’inverter ELAU MC-4?

L’ambito della rigenerazione dipende dal risultato della diagnostica. Un modulo dopo sovratensione viene riparato in modo diverso da un dispositivo con problemi di comunicazione, e ancora diversamente da un servoamplificatore che ha lavorato per anni a temperatura elevata nel quadro elettrico.

La rigenerazione ELAU MC-4/11/03/400 può comprendere, tra l’altro:

• pulizia e valutazione dello stato dell’elettronica,
• riparazione o sostituzione degli elementi di alimentazione danneggiati,
• verifica degli elementi dello stadio di potenza,
• controllo dei circuiti DC Bus,
• controllo dei percorsi di ingresso e uscita,
• riparazione di danni causati da sovratensione o sovraccarico,
• verifica di connettori, saldature ed elementi esposti alle vibrazioni,
• controllo della sezione di comunicazione,
• test dopo la riparazione nei limiti possibili per la specifica postazione di assistenza.

Nell’elettronica industriale è importante non eliminare soltanto l’effetto del guasto. Se un elemento esecutivo si è danneggiato, occorre verificare se la causa non sia stata un problema di alimentazione, raffreddamento, frenatura, motore, cavo o condizioni di lavoro nel quadro.

Quando ha senso riparare ELAU MC-4/11/03/400?

La riparazione ELAU MC-4/11/03/400 ha particolarmente senso quando il dispositivo fa parte di una macchina efficiente e il problema riguarda un solo modulo di azionamento. In molti stabilimenti i sistemi PacDrive lavorano per anni, e la sostituzione di un singolo elemento con un ricambio casuale può richiedere una verifica aggiuntiva di compatibilità, configurazione e parametri dell’asse.

La rigenerazione va presa in considerazione quando:

• il modulo presenta un danno eliminabile in assistenza,
• l’acquisto di una parte nuova o usata è costoso o richiede tempo,
• la sigla completa del modulo deve rimanere conforme alla configurazione della macchina,
• la produzione necessita di un rapido ripristino della disponibilità del dispositivo,
• il reparto manutenzione vuole mantenere la configurazione originale del sistema,
• lo stabilimento vuole ridurre i costi rispetto alla sostituzione di una parte più ampia del sistema.

La riparazione è anche una buona soluzione quando l’azienda vuole creare un buffer di ricambi critici. Un modulo ELAU MC-4 funzionante e rigenerato può tornare nella macchina oppure essere conservato come scorta di magazzino per la manutenzione.

Se ELAU MC-4/11/03/400 è un elemento critico per la produzione, conviene chiedere una riparazione prima che il modulo si guasti completamente. Funzionamento instabile, errori periodici dell’asse o problemi dopo il riscaldamento possono indicare che il dispositivo richiede un controllo. —> Richiedi riparazione
