Rigenerazione dell’inverter Carel PSD1024400

La rigenerazione dell’inverter Carel PSD1024400 è una soluzione per le aziende che desiderano ripristinare l’efficienza di un convertitore di frequenza impiegato in sistemi HVAC/R, refrigerazione, climatizzazione o sistemi di azionamento industriali senza sostituire immediatamente l’intero dispositivo. Il modello Carel PSD1024400 appartiene alla famiglia Carel Power+ PSD1 ed è utilizzato, tra l’altro, per il controllo di compressori, ventilatori e pompe; per questo motivo un suo guasto può influire direttamente sulla stabilità del processo, sulla temperatura del fluido, sulla continuità operativa dell’impianto e sulla sicurezza della produzione.

Nella pratica dei reparti di manutenzione, un inverter Carel PSD1024400 danneggiato non viene di solito considerato come un semplice componente sostituibile. È un dispositivo che lavora con un motore, un controllore superiore, la comunicazione RS485 Modbus, i sistemi di protezione e il sistema di raffreddamento. Per questo, prima di decidere l’acquisto di un nuovo inverter, vale la pena verificare se siano possibili una diagnostica professionale, la riparazione e la rigenerazione del Carel PSD1024400.

Chiama: +48 717 500 983

Carel PSD1024400 – che tipo di inverter è e dove viene utilizzato?

Inverter Carel PSD1024400 nei sistemi HVAC/R, nella refrigerazione e nell’automazione industriale

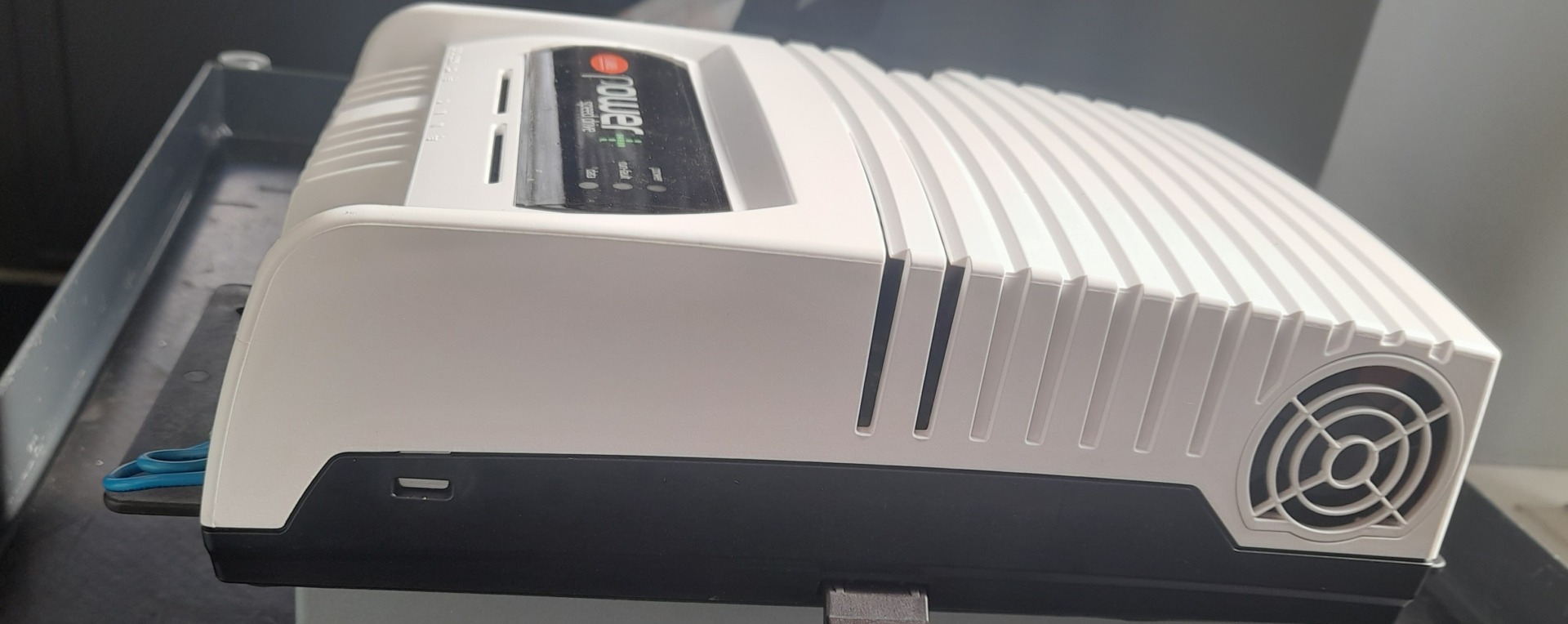

Carel PSD1024400 è un convertitore di frequenza della serie Power+ PSD1, destinato a sistemi di azionamento che richiedono alimentazione trifase. Il dispositivo appartiene al gruppo di modelli PSD10244** ed è adatto all’alimentazione 380–415 V AC ±10%, 50/60 Hz, 3~. Il produttore ha previsto questo modello come versione standard con raffreddamento forzato, classificata come frame size 1.

Il modello PSD1024400 fa parte della famiglia Carel Power+, progettata principalmente per il controllo di compressori dotati di motori a magneti permanenti di tipo sensorless BLDC/BLAC e di motori asincroni. In applicazioni selezionate, l’inverter può funzionare anche con ventilatori e pompe, motivo per cui viene utilizzato in impianti di climatizzazione, refrigerazione e sistemi industriali HVAC/R.

Per l’utilizzatore finale questo significa che un guasto del Carel PSD1024400 può arrestare non solo un singolo azionamento, ma anche un’intera parte del processo tecnologico. Il problema può riguardare un compressore, un circuito frigorifero, un sistema di ventilazione, una pompa di processo oppure un impianto responsabile del mantenimento dei parametri ambientali richiesti.

Parametri tecnici principali del Carel PSD1024400

Dal punto di vista dei parametri nominali, il Carel PSD1024400 offre una corrente di uscita di 24 A e una potenza di uscita definita a 14 kW con tensione di uscita 400 V e fattore cosφ 0,88. La corrente nominale di ingresso per questo modello è pari a 30 A, mentre il produttore prevede l’impiego di un fusibile o di un interruttore magnetotermico di tipo B da 40 A.

Per il corretto funzionamento del dispositivo sono importanti anche i parametri del cablaggio. La sezione consigliata del cavo di alimentazione è 6 mm², mentre la sezione minima del cavo motore è 4 mm². La lunghezza massima del cavo motore è stata specificata in 5 m, un dato importante nella diagnostica dell’impianto, nella valutazione dei disturbi, nel controllo dei collegamenti e nell’analisi delle cause di funzionamento instabile dell’azionamento.

La struttura del modello PSD1024400 prevede morsetti di alimentazione trifase L1/L, L2/N, L3, uscita motore U, V, W, morsetti di protezione PE, ingresso per la protezione termica del motore PTC/Klixon, ingresso di sicurezza Safe Torque Off, uscita relè e morsetti di comunicazione RS485/Modbus. Il dispositivo dispone inoltre dei morsetti C1 e C2, destinati in questo modello al collegamento di una bobina DC opzionale.

Carel Power+ PSD1 – comunicazione, controllo e protezioni

Il controllo, la configurazione, i comandi start/stop e l’impostazione della velocità nel modello Carel PSD1024400 vengono realizzati tramite un controllore CAREL pCO o un altro dispositivo superiore attraverso la comunicazione RS485 Modbus in modalità master. Per questo motivo, durante la diagnostica non è sufficiente controllare solo la sezione di potenza. È necessario verificare anche la comunicazione, la correttezza dei segnali di comando, la risposta dell’inverter ai comandi e lo stato degli ingressi e delle uscite.

Il Carel PSD1024400 è dotato di funzioni di protezione che comprendono la protezione del convertitore contro cortocircuito, sovraccarico di corrente, guasto verso terra, sovratensione, tensione troppo bassa sul bus DC e surriscaldamento. La protezione del motore comprende il monitoraggio del surriscaldamento e del sovraccarico, mentre il dispositivo assicura una protezione da sovraccarico motore pari al 150% della corrente nominale per 1 minuto.

Dal punto di vista della sicurezza, una funzione importante è l’ingresso Safe Torque Off, che consente di arrestare il funzionamento dell’azionamento bypassando il controllo software. Nella pratica di assistenza questo significa che è necessario controllare sia il circuito di potenza sia i circuiti di sicurezza, perché un problema di avviamento dell’azionamento può derivare non solo da un guasto dell’inverter, ma anche da uno stato errato dei segnali STO.

Nel modello PSD1024400, il produttore prevede la possibilità di utilizzare una bobina DC opzionale PSACH10200, impiegata per limitare le correnti armoniche secondo i requisiti della norma EN61000-3-12. È un aspetto importante negli impianti industriali, dove la qualità dell’alimentazione, il carico della rete e i disturbi possono influenzare la durata dell’inverter e la stabilità dell’intero sistema.

Rigenerazione dell’inverter Carel PSD1024400 – quando conviene inviare il dispositivo in assistenza?

Sintomi di guasto dell’inverter Carel PSD1024400

La riparazione dell’inverter Carel PSD1024400 può essere necessaria quando il dispositivo smette di controllare correttamente un compressore, una pompa o un ventilatore, segnala errori di protezione oppure si spegne durante il funzionamento. Nei sistemi HVAC/R questi sintomi compaiono spesso sotto carico, dopo il riscaldamento del sistema o dopo un ciclo di lavoro prolungato.

Tra i problemi tipici che dovrebbero indurre a eseguire una diagnostica rientrano:

• mancato avvio dell’azionamento nonostante la corretta alimentazione,
• spegnimento dell’inverter durante il funzionamento del compressore,
• errori di sovraccarico di corrente o cortocircuito,
• errori di sovratensione o tensione troppo bassa sul bus DC,
• surriscaldamento del radiatore o della sezione di potenza,
• funzionamento instabile del motore BLDC/BLAC o del motore asincrono,
• problemi di comunicazione RS485 Modbus,
• assenza di risposta ai comandi start/stop dal controllore superiore,
• problemi con il circuito Safe Torque Off,
• tracce di surriscaldamento su cavi, morsetti o componenti interni.

Se l’inverter Carel PSD1024400 lavora in un impianto critico per la produzione, non conviene attendere che il guasto porti all’arresto completo del sistema. Una diagnostica precoce permette di ridurre il rischio di danneggiamento di altri elementi, come motore, cablaggio, protezioni, controllore superiore o moduli di comunicazione.

Hai un guasto all’inverter Carel PSD1024400? Invia il dispositivo in diagnostica e verifica la possibilità di rigenerazione prima di decidere l’acquisto di un nuovo convertitore.

Diagnostica del convertitore di frequenza Carel PSD1024400

Un servizio professionale per l’inverter Carel PSD1024400 dovrebbe comprendere non solo una valutazione visiva del dispositivo, ma anche il controllo del percorso di alimentazione, della sezione di potenza, del sistema di raffreddamento, dei collegamenti, della comunicazione, degli ingressi di protezione e della risposta dell’inverter alle condizioni di lavoro. Nel caso dei dispositivi utilizzati nei sistemi HVAC/R, è particolarmente importante analizzare il funzionamento sotto carico, perché una parte dei guasti non si manifesta durante un semplice controllo statico.

Durante la diagnostica occorre prestare attenzione allo stato del radiatore e dei ventilatori, poiché il produttore prevede per questo modello un raffreddamento forzato. Il peso del dispositivo nella versione standard è di circa 4,1 kg, mentre la perdita massima totale di potenza è pari a 485 W, di cui fino a 380 W vengono dissipati dal radiatore. Un radiatore sporco, un ventilatore non funzionante o un flusso d’aria limitato possono portare a surriscaldamento, funzionamento instabile e riduzione della vita utile dell’inverter.

Devono essere verificate anche le condizioni di montaggio. Il Carel PSD1024400 è previsto per il montaggio in quadro elettrico oppure con radiatore portato all’esterno del pannello, mantenendo adeguate distanze di ventilazione. Se l’inverter ha lavorato a temperatura elevata, con raffreddamento sporco o in un quadro senza corretto flusso d’aria, la rigenerazione dovrebbe comprendere non solo la sostituzione dei componenti danneggiati, ma anche l’analisi della causa del guasto.

Che cosa comprende la rigenerazione di un inverter Carel?

La rigenerazione del Carel PSD1024400 consiste nel ripristino dell’efficienza tecnica del dispositivo attraverso diagnostica, riparazione delle sezioni danneggiate, controllo degli elementi soggetti a usura e test di funzionamento. L’ambito dei lavori dipende dallo stato del singolo esemplare, dalla storia del guasto e dai sintomi segnalati dall’utente.

In pratica, la rigenerazione di un inverter Carel può comprendere:

• diagnostica della sezione di alimentazione e del percorso di potenza,
• controllo dei circuiti responsabili della tensione del bus DC,
• verifica degli elementi esposti al surriscaldamento,
• controllo dei morsetti L1/L, L2/N, L3 e U, V, W,
• controllo dell’ingresso PTC/Klixon e del circuito Safe Torque Off,
• verifica della comunicazione RS485 Modbus,
• controllo del sistema di raffreddamento, del radiatore e dei ventilatori,
• verifica di tracce di sovraccarico, sovratensione o cortocircuito,
• test funzionali dopo la riparazione,
• valutazione della possibilità di ulteriore funzionamento del dispositivo nell’impianto.

Una rigenerazione eseguita correttamente non dovrebbe limitarsi all’eliminazione di un singolo danno visibile. Negli inverter che lavorano in sistemi frigoriferi e di climatizzazione spesso si verifica una degradazione graduale dei componenti sotto l’influenza di temperatura, carico, sporco, vibrazioni e qualità dell’alimentazione. Per questo è importante un approccio di assistenza completo.

Rigenerazione o sostituzione dell’inverter Carel PSD1024400?

La decisione tra rigenerazione e sostituzione dell’inverter Carel PSD1024400 dipende dal tipo di danno, dalla disponibilità di un nuovo dispositivo, dal costo di acquisto, dal tempo di consegna e dall’importanza dell’azionamento per il processo. In molti casi la rigenerazione è una soluzione vantaggiosa, soprattutto quando l’utente vuole ridurre il fermo, mantenere la compatibilità con l’impianto esistente ed evitare modifiche alla configurazione del sistema.

L’acquisto di un nuovo convertitore di frequenza può sembrare una soluzione semplice, ma in pratica comporta disponibilità del modello, parametrizzazione, compatibilità della comunicazione, controllo del cablaggio, messa in servizio e test con il dispositivo superiore. Nel caso del Carel PSD1024400 è importante anche l’adattamento al controllore CAREL pCO o a un altro sistema superiore che comunica tramite RS485 Modbus.

La rigenerazione ha particolare senso quando il danno riguarda elementi riparabili, il dispositivo è compatibile con l’applicazione, l’impianto funzionava correttamente in precedenza e il reparto di manutenzione vuole ridurre il tempo di ripristino della produzione. La sostituzione può invece essere necessaria quando i danni sono troppo estesi, non è possibile ripristinare il funzionamento in sicurezza oppure il dispositivo non soddisfa più i requisiti dell’applicazione.

Assistenza dell’inverter Carel PSD1024400 e rischio di fermo produzione

Un guasto dell’inverter Carel PSD1024400 in un sistema HVAC/R può avere conseguenze molto più ampie rispetto all’arresto di un singolo azionamento. A seconda dell’applicazione, può verificarsi la perdita del controllo della temperatura, l’arresto del compressore, problemi nella circolazione del fluido, lo spegnimento di una parte dell’impianto o l’interruzione del processo produttivo.

Per il reparto di manutenzione è fondamentale valutare rapidamente se il dispositivo è riparabile e quale rischio comporta il proseguimento del funzionamento senza diagnostica. Un inverter che segnala errori sporadici, si surriscalda o perde la comunicazione può continuare a funzionare per qualche tempo, ma allo stesso tempo può causare un fermo non pianificato nel momento meno favorevole.

Durante i fermi tecnologici programmati conviene utilizzare la finestra di assistenza per il controllo e la rigenerazione dei dispositivi che lavorano in condizioni gravose. Ciò riguarda in particolare gli inverter con raffreddamento forzato, che operano ad alto carico, in quadri elettrici con ventilazione limitata o in impianti in cui il guasto dell’azionamento ferma un processo critico.

Se il Carel PSD1024400 inizia a funzionare in modo instabile, segnala errori o è stato esposto a surriscaldamento, conviene inviarlo in assistenza prima del guasto completo. Una rigenerazione tempestiva può essere più economica e meno rischiosa di una riparazione dopo un grave danneggiamento della sezione di potenza.

Dove inviare il Carel PSD1024400 per la rigenerazione?

L’inverter Carel PSD1024400 è preferibile inviarlo a un servizio specializzato in elettronica industriale, convertitori di frequenza e dispositivi che lavorano in applicazioni HVAC/R. La semplice conoscenza generale del funzionamento di un inverter può non essere sufficiente, perché in questo modello contano specifici parametri di alimentazione, comunicazione RS485 Modbus, protezioni, sistema di raffreddamento e cooperazione con motori BLDC/BLAC o asincroni.

Al momento dell’invio in assistenza è utile indicare il modello esatto del dispositivo, ad esempio Carel PSD1024400, i sintomi del guasto, le condizioni di lavoro, il tipo di motore azionato, le informazioni sugli errori, lo storico di sovraccarichi o surriscaldamenti e i dati relativi all’applicazione. Queste informazioni accelerano la diagnostica e aiutano a valutare se sia possibile una rigenerazione efficace dell’inverter.

In caso di guasto in uno stabilimento produttivo, non conta solo la riparazione in sé, ma anche una rapida decisione di assistenza. Il reparto di manutenzione ha bisogno di un’informazione chiara: se il dispositivo può essere rigenerato, se occorre cercare un sostituto o se il problema può trovarsi nell’impianto, nell’alimentazione, nel motore oppure nella comunicazione con il controllore superiore.

Hai bisogno della rigenerazione dell’inverter Carel PSD1024400? Contatta il servizio assistenza, descrivi i sintomi del guasto e verifica la possibilità di diagnostica e riparazione del convertitore di frequenza Carel Power+ prima di sostituire l’intero dispositivo.

Rigenerazione del Carel PSD1024400 come modo per ridurre il fermo macchina

Carel PSD1024400 è un convertitore di frequenza della famiglia Carel Power+ PSD1, utilizzato in applicazioni esigenti HVAC/R, refrigerazione, climatizzazione e sistemi di azionamento. Per via del funzionamento con compressori, pompe, ventilatori e della comunicazione con un dispositivo superiore tramite RS485 Modbus, un suo guasto può influire direttamente sulla continuità del processo e sulla stabilità dell’impianto.

La rigenerazione dell’inverter Carel PSD1024400 è particolarmente sensata quando il dispositivo è adatto all’applicazione esistente e il problema riguarda elementi riparabili. Una diagnostica professionale permette di controllare non solo la sezione di potenza, ma anche il raffreddamento, le protezioni, l’ingresso Safe Torque Off, la comunicazione e lo stato dei collegamenti elettrici.

Per le aziende produttive e i reparti di manutenzione, la rigenerazione può ridurre il rischio di lunghi fermi, diminuire i costi e consentire l’ulteriore utilizzo di un dispositivo compatibile con l’impianto attuale. Invece di cercare subito un nuovo convertitore, vale la pena verificare prima se la riparazione dell’inverter Carel PSD1024400 sia tecnicamente possibile ed economicamente giustificata.

Hai un guasto all’inverter Carel PSD1024400? Invia il dispositivo in diagnostica e verifica la possibilità di rigenerazione. —> Richiedi la riparazione
