Rigenerazione dell’inverter ABB ACS550. Come riconoscere un guasto e ridurre il fermo macchina?

Un guasto dell’inverter ABB ACS550 può essere riconosciuto soprattutto da arresti ripetuti, messaggi di errore, aumento della temperatura del dissipatore, funzionamento anomalo della ventola o problemi che si manifestano con carichi più elevati. Nel caso del modello ABB ACS550-01-195A-4, la diagnostica dovrebbe includere lo storico degli errori, il sistema di raffreddamento, i condensatori del circuito intermedio DC e la configurazione dell’azionamento. Una rigenerazione più completa, anziché la sola eliminazione dell’ultimo guasto, consente di ridurre il rischio di un nuovo arresto della macchina dopo il ritorno dell’inverter in produzione.

L’inverter è spesso uno degli elementi chiave del sistema di azionamento della macchina. Quando smette di funzionare correttamente, il problema non riguarda più soltanto l’elettronica: si arrestano il motore, la macchina o una parte del processo tecnologico. Per questo, in caso di guasto dell’ACS550, non conta soltanto un’efficace riparazione dell’inverter ABB ACS550, ma anche la rapida individuazione della causa del problema e la preparazione del dispositivo per una rimessa in servizio sicura.

Chiama: +48 717 500 983

Come riconoscere un guasto dell’inverter ABB ACS550?

Quali sintomi possono indicare un ABB ACS550 guasto?

Non ogni anomalia indica necessariamente un grave guasto dello stadio di potenza. Le informazioni registrate dall’inverter possono indicare, tra l’altro, un sovraccarico del motore, una tensione di alimentazione non corretta, problemi di cablaggio o un raffreddamento insufficiente. La diagnostica dovrebbe quindi iniziare dalla raccolta di informazioni sulle condizioni in cui si è verificato l’arresto.

Tra i segnali che richiedono particolare attenzione rientrano:

• arresti ripetuti dell’azionamento,
• messaggi OVERCURRENT, DC OVERVOLT, DEV OVERTEMP, SHORT CIRC o DC UNDERVOLT,
• aumento della temperatura del dissipatore,
• aumento del rumore dei cuscinetti della ventola,
• problemi che si manifestano con un carico maggiore della macchina,
• intervento delle protezioni o danneggiamento del fusibile di alimentazione.

Se l’inverter ABB ACS550 arresta ciclicamente la macchina, la semplice cancellazione del messaggio di errore può rendere più difficile la successiva diagnostica. È particolarmente utile analizzare le condizioni in cui il guasto si è verificato per la prima volta e i successivi dati disponibili nella memoria del dispositivo.

Perché il raffreddamento è così importante nell’ACS550-01-195A-4?

ABB ACS550-01-195A-4 è un inverter destinato a reti di alimentazione trifase da 380–480 V e appartiene alla grandezza telaio R6. Nelle applicazioni a servizio normale offre una corrente di uscita I2N = 205 A ed è progettato per funzionare con un motore da 110 kW. Nel servizio gravoso, la corrente nominale I2hd è pari a 162 A e la corrispondente potenza del motore è di 90 kW.

Questi parametri hanno un’importanza diretta durante la diagnostica dei problemi. Un funzionamento prolungato al di fuori dell’intervallo previsto o il sovraccarico dell’azionamento aumentano lo stress termico dei componenti e possono provocare l’intervento delle protezioni.

Per il modello ACS550-01-195A-4, ABB indica perdite termiche di circa 3050 W e una portata d’aria richiesta di 405 m³/h. Ciò significa che un sistema di raffreddamento libero da ostruzioni è una delle condizioni fondamentali per il corretto funzionamento di questo inverter.

Alle frequenze di commutazione standard, il dispositivo può funzionare a una temperatura ambiente fino a 40°C senza declassamento. A 50°C è invece necessario ridurre la potenza e la corrente nominale al 90%. Un dissipatore sporco, un flusso d’aria limitato o una ventola inefficiente possono quindi peggiorare rapidamente le condizioni termiche di funzionamento dell’inverter.

Come riconoscere l’usura della ventola e i problemi del dissipatore?

Lo stato della ventola dovrebbe essere verificato già ai primi sintomi di funzionamento instabile dell’inverter. Secondo i dati ABB, la sua durata indicativa è di circa 60.000 ore di funzionamento alla temperatura e al carico nominali massimi. La temperatura influisce significativamente sulla durata del componente: una sua riduzione può prolungare sensibilmente la vita operativa della ventola.

Tra i segnali caratteristici di usura rientrano l’aumento del rumore dei cuscinetti e il graduale incremento della temperatura del dissipatore nonostante la sua pulizia. Sono sintomi che non dovrebbero essere ignorati, soprattutto quando l’ACS550 opera in una macchina importante per la continuità della produzione.

ABB raccomanda di controllare e pulire il dissipatore, in funzione del livello di polvere presente nell’ambiente, indicativamente ogni 6–12 mesi. La sostituzione programmata della ventola principale è invece prevista circa ogni sei anni. In pratica, lo stato del sistema di raffreddamento dovrebbe quindi essere uno dei primi aspetti valutati durante l’assistenza dell’inverter ABB ACS550.

I condensatori del circuito DC possono essere la causa di un guasto?

Negli inverter ACS550 più datati, un’area importante della diagnostica è rappresentata anche dai condensatori elettrolitici del circuito intermedio DC. Secondo ABB, la loro durata tipica è di circa 35.000–90.000 ore e dipende principalmente dal carico del dispositivo e dalla temperatura ambiente.

Per gli inverter con telaio R5 e R6, il produttore prevede la sostituzione programmata dei condensatori indicativamente ogni nove anni. Questa informazione è particolarmente importante durante la rigenerazione di dispositivi in funzione da molti anni, perché la sostituzione di un singolo componente guasto non fornisce ancora una valutazione dello stato degli altri componenti soggetti al naturale invecchiamento.

Se l’inverter è rimasto inutilizzato per oltre un anno, i condensatori del circuito intermedio DC richiedono inoltre un adeguato reforming prima della rimessa in servizio. Il danneggiamento dei condensatori può essere associato, tra l’altro, all’intervento delle protezioni o al danneggiamento del fusibile di alimentazione.

Per questo motivo, la rigenerazione dell’inverter ABB ACS550 dovrebbe tenere conto dell’età del dispositivo, della sua storia operativa e dello stato dei componenti che influenzano la futura affidabilità, anziché limitarsi a eliminare la causa diretta dell’ultimo arresto.

Come utilizzare il Fault Logger per la diagnostica dell’ACS550?

Una delle fonti di informazione più importanti durante la diagnostica è il Fault Logger integrato. L’ACS550 può memorizzare uno storico di massimo dieci errori, mentre dopo l’interruzione dell’alimentazione vengono conservate le ultime tre registrazioni.

La lettura dello storico prima del reset del dispositivo consente di stabilire se l’arresto è stato preceduto da un singolo messaggio oppure se si è verificata un’intera sequenza di anomalie. Questo può restringere significativamente l’area della diagnostica successiva.

Quali errori conviene verificare prima di resettare l’inverter?

Messaggio	Direzione della diagnostica successiva
OVERCURRENT	Carico del motore e condizioni operative del sistema di azionamento
DC OVERVOLT	Tensione e condizioni operative del circuito DC
DEV OVERTEMP	Ventola, dissipatore, flusso d’aria, temperatura ambiente e carico
SHORT CIRC	Sistema di azionamento e collegamenti che richiedono ulteriori verifiche diagnostiche
DC UNDERVOLT	Tensione di alimentazione e condizioni di alimentazione dell’inverter

Lo storico degli errori non sostituisce una diagnostica completa, ma consente di indirizzarla verso l’area corretta. Per questo, nel caso di un ACS550-01-195A-4 guasto è consigliabile salvare le informazioni presenti nella memoria del dispositivo prima di effettuare ulteriori tentativi di avviamento.

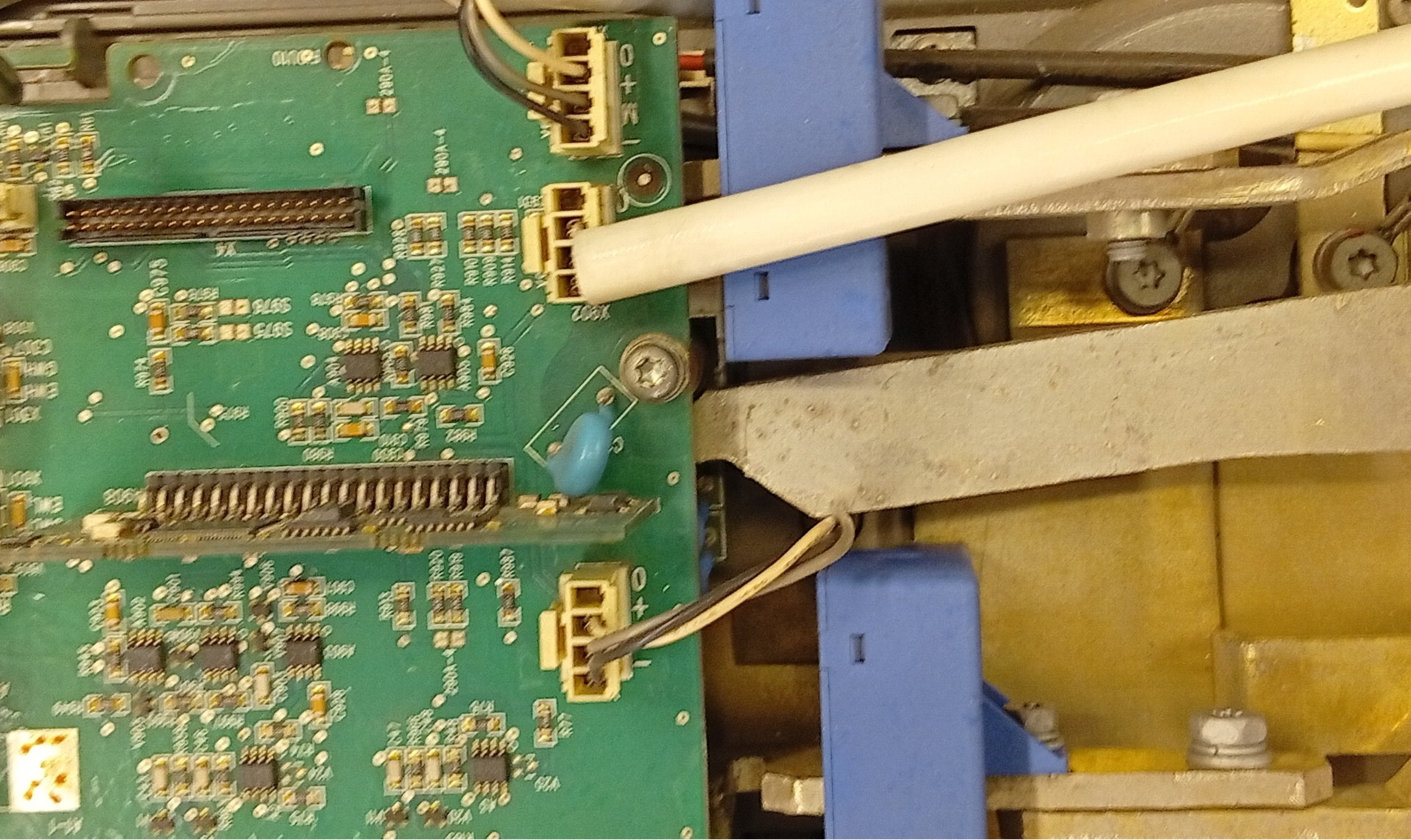

Come aiuta la rigenerazione dell’ABB ACS550 a ridurre il fermo macchina?

Cosa conviene verificare durante la rigenerazione dell’ACS550-01-195A-4?

La rigenerazione dovrebbe rispondere non soltanto alla domanda “che cosa ha causato l’arresto?”, ma anche “l’inverter può continuare a funzionare in modo stabile dopo la riparazione?”. Nel caso dell’ACS550-01-195A-4, occorre prestare particolare attenzione ai componenti il cui stato influenza direttamente l’affidabilità del dispositivo.

La valutazione dovrebbe comprendere principalmente:

• lo storico degli errori memorizzati,
• l’efficienza del sistema di raffreddamento,
• lo stato della ventola principale,
• la pulizia e la corretta ventilazione del dissipatore,
• lo stato dei condensatori del circuito intermedio DC,
• le condizioni di carico dell’inverter,
• la correttezza dei parametri del motore e della configurazione dell’azionamento.

Questo approccio è particolarmente importante quando la riparazione dell’ACS550-01-195A-4 riguarda un dispositivo utilizzato da molti anni o operante in condizioni termiche difficili e in un ambiente industriale polveroso.

Se l’ACS550 è responsabile del funzionamento di una macchina critica, non conviene limitare la diagnostica alla sola cancellazione dell’errore. Consegnare l’inverter al servizio tecnico insieme alle informazioni sui codici di errore, sui sintomi e sulle condizioni in cui si sono verificati può rendere più efficiente la diagnosi e abbreviare il percorso verso il ripristino dell’azionamento.

Perché la sola riparazione dell’ultimo guasto potrebbe non essere sufficiente?

Un inverter può arrestare una macchina a causa di un problema specifico e, allo stesso tempo, presentare altri componenti ormai vicini al limite della loro vita utile. Questo riguarda in particolare la ventola e i condensatori elettrolitici.

Se durante l’intervento viene sostituito esclusivamente il componente direttamente responsabile dell’ultimo arresto, il dispositivo può tornare sulla macchina senza una valutazione degli altri fattori di rischio. Di conseguenza, un nuovo guasto può causare un ulteriore fermo non pianificato in un periodo relativamente breve.

Per questo motivo, in tale contesto, la rigenerazione dell’ABB ACS550 dovrebbe essere intesa come un approccio più ampio rispetto alla semplice eliminazione di un singolo errore: diagnosi della causa dell’arresto associata alla valutazione dei componenti che influiscono maggiormente sulla futura affidabilità dell’azionamento.

Come salvare i parametri dell’inverter prima di inviarlo al servizio tecnico?

Uno dei modi più semplici per ridurre il tempo necessario alla rimessa in servizio della macchina è salvare la configurazione dell’inverter prima dell’inizio della riparazione. I pannelli di controllo ACS550 consentono di memorizzare i parametri dell’azionamento e di ripristinarli successivamente.

Nel caso dell’Assistant Control Panel la copia può comprendere il set completo dei parametri, inclusi quelli interni creati durante l’identificazione del motore. Questo è particolarmente importante nelle macchine in cui la configurazione è stata adattata individualmente a un determinato motore e processo tecnologico.

Salvare i parametri prima di inviare l’inverter al servizio tecnico può ridurre il lavoro necessario dopo il suo ritorno e limitare il rischio di avviare la macchina con impostazioni errate.

Come preparare la rimessa in servizio della macchina dopo la riparazione?

Dopo la riparazione o la rigenerazione dell’ACS550, è necessario verificare che l’inverter sia tornato alle corrette condizioni operative. ABB raccomanda di controllare, dopo la rimessa in servizio, che sul pannello non siano presenti errori o allarmi.

È inoltre importante confermare la correttezza dei parametri del motore e della configurazione dell’azionamento. Se prima dell’intervento è stata eseguita una copia della configurazione, questa può facilitare notevolmente il ripristino del precedente stato operativo della macchina.

Dal punto di vista della manutenzione, la riduzione del fermo macchina inizia quindi ancora prima dello smontaggio dell’inverter. Conservare i codici di errore, eseguire una copia dei parametri e fornire al servizio tecnico informazioni sui sintomi permette di ridurre il numero di incognite durante la diagnostica.

Quando conviene scegliere un servizio professionale per l’inverter ABB ACS550?

Una diagnostica professionale è particolarmente indicata quando gli errori si ripresentano, l’inverter si surriscalda eccessivamente, la ventola funziona in modo più rumoroso rispetto al passato, la temperatura del dissipatore aumenta nonostante la pulizia oppure il dispositivo è in servizio da molti anni.

È importante anche il ruolo dell’azionamento nel processo tecnologico. Se l’inverter ACS550-01-195A-4 controlla una macchina il cui arresto genera costosi tempi di fermo, una diagnostica e una rigenerazione più complete possono essere una soluzione più ragionevole rispetto a ripetuti tentativi di cancellazione degli errori e riavvio del dispositivo.

Hai bisogno della riparazione, dell’assistenza o della rigenerazione di un inverter ABB ACS550? Quando invii la richiesta, è consigliabile fornire la sigla esatta del dispositivo, i messaggi di errore registrati, una descrizione del comportamento della macchina prima dell’arresto e indicare se il problema si verifica costantemente o soltanto con un determinato carico. Dati ben preparati aiutano ad avviare più rapidamente la diagnostica corretta. —> Richiedi la riparazione
