Rigenerazione dell’alimentatore Parker Hauser NMD10. Come riconoscere un guasto e ripristinare i corretti parametri di funzionamento?

La rigenerazione dell’alimentatore Parker Hauser NMD10 dovrebbe iniziare determinando se la causa del problema risiede nel modulo stesso o nelle sue condizioni di funzionamento – alimentazione trifase, tensione di comando 24 V DC, sistema di frenatura o temperatura. Tra i principali segnali che richiedono una diagnostica vi sono la mancata disponibilità del dispositivo, il LED rosso Error attivo, gli arresti del sistema, i problemi che si verificano durante la frenatura dinamica e il surriscaldamento. Il ripristino del corretto funzionamento dell’NMD10 richiede il controllo dei parametri elettrici, del sistema di frenatura e delle protezioni termiche, la riparazione dei componenti individuati durante la diagnostica e l’esecuzione di test funzionali finali.

Parker Hauser NMD10 funziona come modulo di alimentazione centrale del sistema servoazionato COMPAX-M. Un suo guasto può quindi avere conseguenze molto più gravi rispetto al malfunzionamento di un singolo asse. In un impianto industriale ciò comporta il rischio di arrestare una parte più ampia della macchina, prolungare i tempi di fermo e rendere più difficile stabilire rapidamente se la causa sia l’alimentatore, il controllore dell’asse, l’impianto o le condizioni di funzionamento del sistema.

Chiama: +48 717 500 983

Parker Hauser NMD10 – come riconoscere un guasto e diagnosticare correttamente l’alimentatore?

Qual è la funzione del Parker Hauser NMD10 nel sistema COMPAX-M?

Parker Hauser NMD10 è un modulo di alimentazione destinato ai sistemi servoazionati COMPAX-M. Converte l’energia fornita dalla rete trifase nella tensione continua del circuito intermedio, che alimenta successivamente i controllori degli assi COMPAX-M e gli azionamenti SV collegati.

Grazie a questa struttura, un singolo modulo può costituire la fonte di alimentazione centrale per una parte più ampia del sistema di azionamento. Questo aspetto è importante durante la diagnostica. Se si verificano contemporaneamente problemi su più assi, uno degli elementi da verificare dovrebbe essere proprio il modulo di alimentazione comune.

È tuttavia necessario ricordare un’importante eccezione. L’NMD10 non è destinato ad alimentare l’unità COMPAX 35XXM, poiché questo dispositivo dispone di un proprio sistema di alimentazione integrato.

L’NMD10 fornisce inoltre al sistema la tensione di comando richiesta di 24 V DC e mette a disposizione i segnali relativi allo stato di disponibilità del sistema e all’arresto di emergenza. Ciò significa che i problemi presenti nel modulo possono influire non solo sull’alimentazione degli azionamenti, ma anche sullo stato di disponibilità dell’intero sistema.

Quali sintomi possono indicare un guasto del Parker Hauser NMD10?

Non tutte le anomalie indicano necessariamente un guasto interno dell’alimentatore. L’NMD10 monitora diverse condizioni di funzionamento e può arrestare il sistema anche quando il problema si trova al di fuori dell’elettronica del modulo.

Tra i segnali che dovrebbero indurre il reparto manutenzione a effettuare una diagnostica vi sono:

• assenza del segnale Ready nonostante una corretta sequenza di avviamento,
• LED rosso Error attivo,
• arresto del sistema durante il funzionamento degli azionamenti,
• problemi che si intensificano durante l’accelerazione dinamica o la frenatura degli assi,
• aumento eccessivo della temperatura del modulo o del dissipatore,
• problemi con la tensione di comando 24 V DC,
• segnalazione di sovraccarico del sistema di frenatura,
• anomalie legate a una tensione di alimentazione troppo bassa,
• attivazione dell’arresto di emergenza dovuta al superamento della temperatura ammessa.

Nella pratica diagnostica è importante anche il momento in cui si verifica il problema. Devono essere considerate cause differenti quando l’NMD10 non raggiunge lo stato di disponibilità già dopo l’avviamento rispetto a quando il sistema funziona correttamente senza carico, ma si arresta durante un funzionamento intensivo degli assi.

Il LED rosso Error indica sempre un guasto dell’alimentatore?

No. Il LED rosso Error del Parker Hauser NMD10 è un segnale diagnostico, ma da solo non conferma un guasto del modulo. Può indicare, tra le altre cose, una temperatura troppo elevata del dissipatore, problemi con la tensione 24 V DC, un sovraccarico del sistema di frenatura o una tensione di alimentazione troppo bassa.

Per questo motivo, la sostituzione dell’NMD10 esclusivamente sulla base del LED Error attivo potrebbe non risolvere il problema. Se la causa risiede nell’impianto di alimentazione, in una tensione 24 V DC non corretta, in un raffreddamento insufficiente o in una quantità eccessiva di energia restituita dagli azionamenti durante la frenatura, lo stesso problema può verificarsi anche dopo l’installazione di un altro modulo.

Hai un Parker Hauser NMD10 che non raggiunge lo stato di disponibilità o segnala regolarmente Error? Diagnosticare l’alimentatore prima di sostituirlo consente di individuare la reale causa del problema ed evitare un inutile prolungamento del fermo macchina.

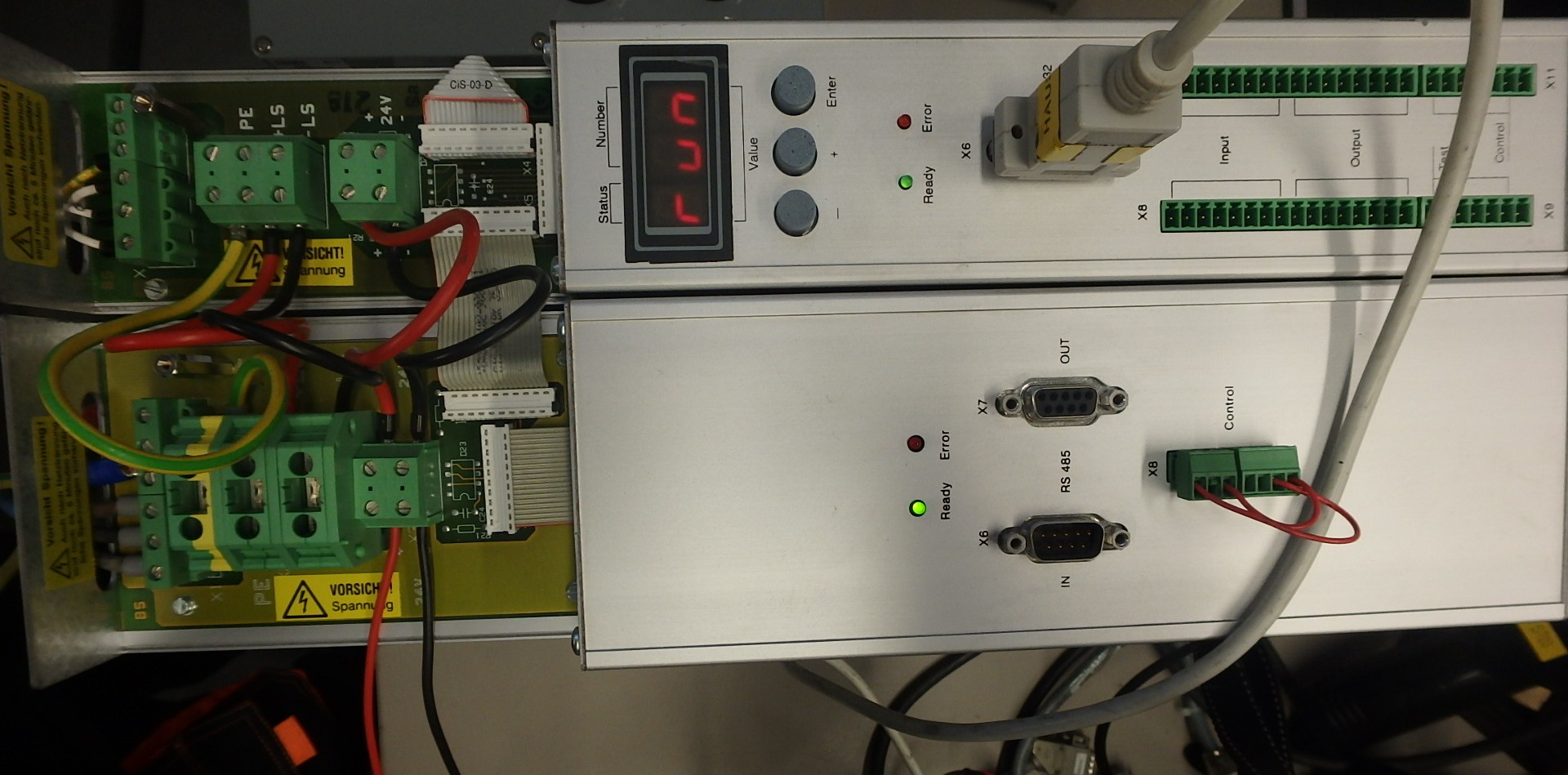

Cosa significano gli indicatori Ready ed Error nel Parker Hauser NMD10?

Il LED verde Ready indica che il dispositivo è correttamente pronto per il funzionamento. Se le condizioni richieste dal sistema non sono soddisfatte, lo stato di disponibilità può essere perso.

Il LED rosso Error segnala una condizione che richiede una diagnostica. Nella documentazione tecnica dell’NMD10 sono indicati, tra gli altri, problemi termici, tensione 24 V DC non corretta, sovraccarico del sistema di frenatura e tensione di alimentazione troppo bassa.

La protezione termica è particolarmente importante. Quando la temperatura del dissipatore raggiunge circa 85°C, viene attivato l’arresto di emergenza, il contatto Ready viene aperto e il dispositivo segnala un errore. Se eventi simili si ripetono durante la produzione, è necessario verificare sia il modulo stesso sia le condizioni di raffreddamento e il profilo di carico del sistema di azionamento.

Quali parametri di alimentazione del Parker Hauser NMD10 devono essere controllati?

La base della diagnostica dell’alimentatore consiste nel verificare che il dispositivo funzioni effettivamente nelle condizioni elettriche richieste. L’NMD10 dispone di un ampio intervallo di tensione d’ingresso ammessa, ma ciò non significa che le anomalie dell’impianto di alimentazione non influiscano sul suo funzionamento.

I principali parametri del Parker Hauser NMD10 sono:

• intervallo della tensione d’ingresso: 3 × 80-500 V AC,
• frequenza: 45-65 Hz,
• tensioni di rete tipiche: 400 V AC ±10%, 460 V AC ±10% e 480 V AC ±5%,
• tensione per l’elettronica di comando: 24 V DC,
• intervallo ammesso per 24 V: 21,6-26,4 V DC,
• ondulazione ammessa dell’alimentazione di comando: inferiore a 1 Vpp,
• potenza nominale: 10 kW,
• potenza di picco: 20 kW per un tempo inferiore a 3 secondi.

Il produttore prevede per il circuito di alimentazione una protezione da 16 A e indica, tra le altre soluzioni, un interruttore automatico di tipo K 20 A come soluzione adeguata.

La verifica della tensione 24 V DC è particolarmente importante. Il sistema può essere funzionante e, nonostante ciò, non raggiungere correttamente lo stato Ready se la tensione di comando si trova al di fuori dell’intervallo ammesso o se la sua qualità non è adeguata.

Perché il sistema di frenatura è importante durante la diagnostica dell’NMD10?

Durante la frenatura dei servoazionamenti, l’energia meccanica non scompare immediatamente. Una parte dell’energia ritorna al circuito intermedio e viene immagazzinata nei suoi condensatori. Per i moduli NMD10/NMD20, la documentazione indica una capacità di 1100 µF e la possibilità di immagazzinare circa 173 Ws di energia.

Se la quantità di energia rigenerativa è troppo elevata, la tensione del circuito DC può aumentare. In questa situazione viene utilizzato il sistema con resistenza di frenatura, il cui compito è dissipare l’energia in eccesso.

Per l’NMD10, il sistema di frenatura può funzionare per brevi periodi con una potenza notevolmente superiore rispetto al funzionamento continuo:

• circa 17 kW per meno di 50 ms,
• circa 4 kW per meno di 1 secondo,
• 120 W di potenza continua senza ventilatore,
• fino a 250 W di potenza continua con l’impiego di un ventilatore.

Dopo un carico impulsivo è necessario un adeguato tempo di raffreddamento. Questi parametri sono particolarmente importanti nelle macchine che eseguono cicli frequenti e dinamici di accelerazione e frenatura.

Se Parker Hauser NMD10 funziona correttamente durante un ciclo poco impegnativo, ma segnala un errore durante la brusca frenatura di più assi, la diagnostica non dovrebbe limitarsi esclusivamente alla tensione di rete in ingresso. È necessario valutare anche il funzionamento del circuito intermedio, del sistema di frenatura e il carico energetico derivante dall’applicazione.

In che modo il surriscaldamento influisce sul funzionamento del Parker Hauser NMD10?

La temperatura è uno dei parametri che influenzano direttamente lo stato di disponibilità dell’NMD10. Quando la temperatura del dissipatore raggiunge circa 85°C, il dispositivo attiva la funzione di arresto di emergenza, apre il contatto Ready e segnala un errore.

Un surriscaldamento ricorrente richiede il controllo sia del dispositivo stesso sia dell’ambiente circostante. Nella pratica è opportuno verificare le condizioni di raffreddamento nel quadro elettrico, il flusso d’aria, il funzionamento del ventilatore, se utilizzato, e il carico effettivo del sistema di frenatura.

È importante anche la corretta realizzazione dell’impianto di protezione. Per il modulo NMD10 il produttore richiede un collegamento PE con un conduttore di sezione pari a 10 mm². L’alimentatore deve essere installato e diagnosticato in conformità ai requisiti applicabili ai dispositivi di elettronica di potenza che operano con un’elevata tensione del circuito intermedio.

Come avvengono la rigenerazione e la riparazione del Parker Hauser NMD10?

Da dove iniziare la diagnostica del Parker Hauser NMD10?

La diagnostica dell’NMD10 dovrebbe iniziare dalla verifica delle condizioni di funzionamento e solo successivamente passare alla valutazione del modulo stesso. Questo approccio aiuta a evitare che un alimentatore funzionante venga considerato guasto a causa di un problema presente nell’impianto o nel sistema collegato.

Una sequenza logica della diagnostica comprende:

• Analisi dei sintomi e del momento in cui si verifica il guasto – durante l’avviamento, il funzionamento sotto carico, l’accelerazione o la frenatura.
• Verifica dell’alimentazione trifase e della sua conformità ai requisiti del dispositivo.
• Controllo della tensione 24 V DC, del suo valore e della sua stabilità.
• Valutazione dei segnali Ready ed Error e del comportamento del contatto Ready.
• Controllo della temperatura e delle condizioni di raffreddamento del modulo.
• Verifica del funzionamento del sistema di frenatura, soprattutto quando il problema si verifica durante la decelerazione degli assi.
• Diagnostica del modulo stesso, se le condizioni esterne non spiegano i sintomi osservati.

Questa procedura è particolarmente importante nel sistema COMPAX-M, perché l’NMD10 è un componente che interagisce con altri dispositivi. Un problema visibile sull’alimentatore può essere la conseguenza di un’anomalia presente in un’altra parte del sistema.

Come avviene la rigenerazione dell’alimentatore Parker Hauser NMD10?

L’entità della rigenerazione dipende dai risultati della diagnostica. L’obiettivo non dovrebbe essere soltanto quello di rimettere temporaneamente in funzione il dispositivo, ma di ripristinare un funzionamento stabile dell’alimentatore in condizioni corrispondenti al suo effettivo impiego nella macchina.

Un processo di assistenza professionale può comprendere:

• verifica delle sezioni di alimentazione e comando,
• controllo del circuito intermedio,
• diagnostica del sistema di frenatura,
• controllo dei componenti responsabili delle protezioni termiche e dello stato di disponibilità del sistema,
• individuazione dei componenti il cui guasto è stato confermato dalle misurazioni,
• riparazione o sostituzione dei componenti guasti,
• controllo dei collegamenti e dello stato del modulo dopo la riparazione,
• test funzionale del dispositivo.

Nel caso di dispositivi più datati per l’automazione industriale, la rigenerazione può consentire di ridurre il tempo necessario per trovare un ricambio compatibile ed evitare modifiche a un sistema di controllo già operativo. La decisione dovrebbe tuttavia basarsi sulle effettive condizioni tecniche dello specifico modulo.

Come verificare se l’NMD10 ha recuperato i corretti parametri dopo la riparazione?

La sola accensione del LED verde Ready non dovrebbe essere l’unico criterio per considerare conclusa la riparazione. Il modulo funziona in un sistema in cui il carico cambia in base alla dinamica del movimento dei singoli assi, pertanto è importante verificarne il comportamento anche in condizioni simili al funzionamento reale.

Dopo la rigenerazione è necessario verificare, tra l’altro:

• il corretto avviamento del dispositivo,
• la stabilità dello stato Ready,
• l’assenza di segnalazioni Error ingiustificate,
• il corretto funzionamento del sistema di alimentazione,
• il comportamento del modulo durante le variazioni di carico,
• il funzionamento durante i processi di frenatura e la restituzione di energia al circuito intermedio,
• la temperatura del dispositivo durante i test.

La rigenerazione del Parker Hauser NMD10 può essere considerata efficace solo quando il dispositivo funziona in modo stabile e reagisce correttamente alle condizioni che si verificano durante il funzionamento del sistema servoazionato.

Come ridurre il rischio di un nuovo guasto del Parker Hauser NMD10?

Se durante la riparazione non viene individuata la causa del problema, la sola sostituzione dei componenti danneggiati potrebbe non essere sufficiente. Ciò è particolarmente importante nel caso di guasti legati alla temperatura, alla tensione di comando e al carico del sistema di frenatura.

Dopo la riparazione è opportuno verificare:

• la qualità e la stabilità dell’alimentazione trifase,
• il valore della tensione 24 V DC e il livello della sua ondulazione,
• le condizioni di ventilazione del quadro elettrico,
• il funzionamento del ventilatore supplementare, se utilizzato,
• la frequenza e l’intensità dei cicli di frenatura,
• lo stato dei collegamenti del circuito intermedio e dei cavi di sistema,
• la corretta realizzazione del collegamento di protezione PE.

Questo approccio consente di considerare la rigenerazione non come una riparazione isolata di un singolo componente, ma come parte del ripristino del corretto funzionamento dell’intero sistema di azionamento.

Quando conviene affidare il Parker Hauser NMD10 a un centro di assistenza?

È opportuno considerare un’assistenza professionale soprattutto quando l’NMD10 non raggiunge lo stato Ready, segnala regolarmente Error, arresta il sistema sotto carico o durante la frenatura oppure quando il problema si ripresenta nonostante l’alimentazione e le condizioni di raffreddamento siano corrette.

In uno stabilimento produttivo, una diagnostica rapida e corretta influisce direttamente sulla durata del fermo. La sostituzione non necessaria di un modulo funzionante, i ripetuti avviamenti della macchina senza individuare la causa del problema o l’attesa di un componente difficilmente reperibile possono aumentare significativamente i costi del guasto.

Un centro di assistenza specializzato in elettronica industriale può eseguire la diagnostica, la riparazione e la rigenerazione del Parker Hauser NMD10, quindi verificare il funzionamento del dispositivo dopo gli interventi effettuati. In caso di problemi che interessano una parte più ampia del sistema, è possibile diagnosticare anche i componenti di automazione e gli azionamenti collegati.

Il tuo Parker Hauser NMD10 segnala Error, non raggiunge lo stato di disponibilità oppure arresta la linea durante il funzionamento? Affidaci la diagnostica del dispositivo. La verifica dell’alimentatore consentirà di individuare la causa del problema e definire l’intervento corretto di riparazione o rigenerazione. —> Richiedi la riparazione
