Revisioni complete dei motori Baumüller DSG 45-M. Perché una rigenerazione efficace del motore richiede misurazioni precise e la boccolatura delle sedi?

La revisione completa del Baumüller DSG 45-M dovrebbe iniziare con una diagnostica approfondita e misurazioni precise degli elementi meccanici, poiché la sola sostituzione dei cuscinetti non elimina sempre la reale causa del problema. Se le misurazioni confermano usura, deformazione o perdita del corretto accoppiamento della sede del cuscinetto, la boccolatura della sede può essere uno dei metodi utilizzati per ripristinarne la geometria. In un servomotore che opera in un sistema di azionamento di precisione, è importante non solo installare componenti nuovi, ma anche garantire loro condizioni di lavoro corrette.

Per il reparto manutenzione, i primi segnali di un problema sono spesso rumore, aumento delle vibrazioni, gioco meccanico oppure un peggioramento della stabilità di funzionamento dell’azionamento. In una situazione del genere, la rapida sostituzione del cuscinetto può sembrare la soluzione più semplice. Tuttavia, se anche la sua sede è usurata, il nuovo cuscinetto non lavorerà nelle condizioni corrette. Per questo motivo, una rigenerazione efficace del Baumüller DSG 45-M dovrebbe comprendere la verifica dell’intero sistema meccanico e non soltanto dell’elemento che ha attirato direttamente l’attenzione dell’operatore.

Chiama: +48 717 500 983

Revisione completa del Baumüller DSG 45-M – dalla diagnostica alla boccolatura delle sedi

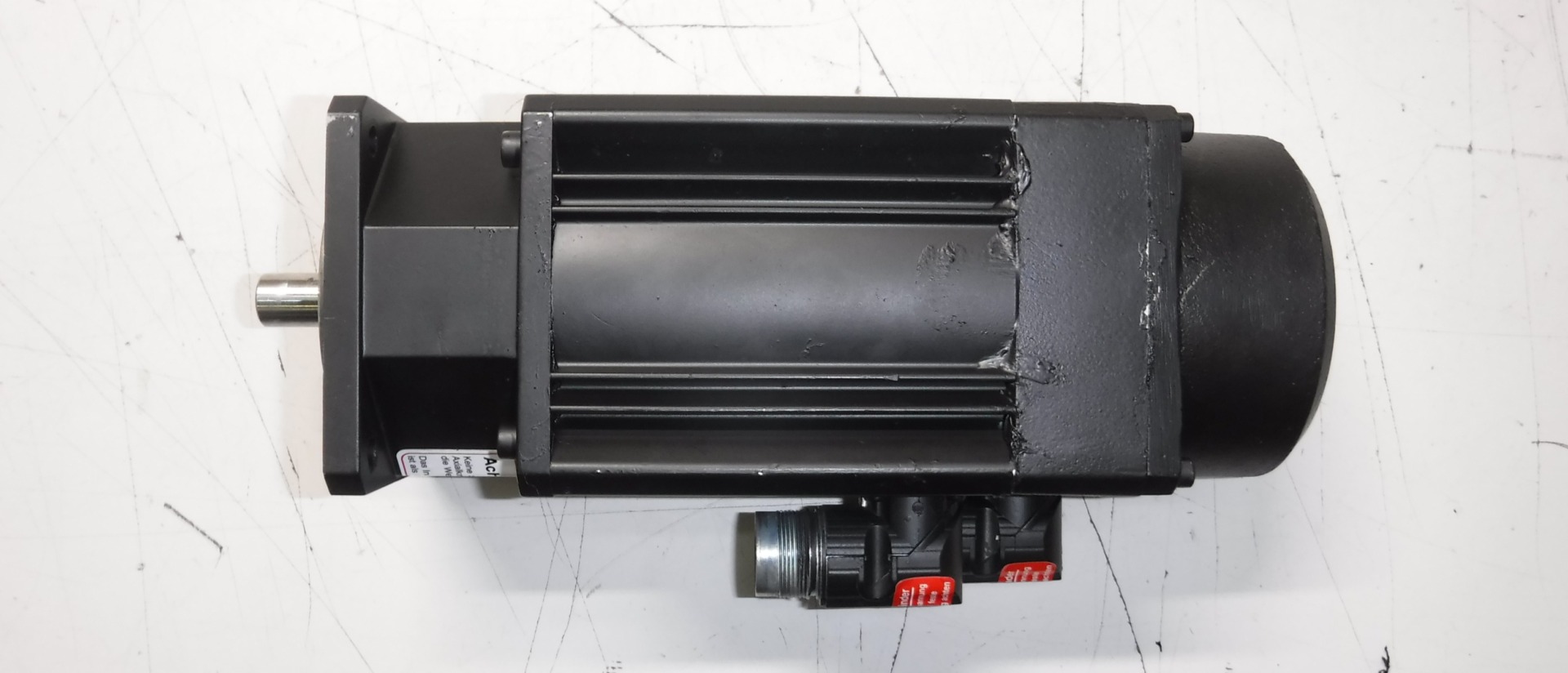

Baumüller DSG 45-M – cosa è utile sapere sulla struttura del servomotore?

Il Baumüller DSG 45-M appartiene alla famiglia dei motori sincroni trifase DS 45-100 destinati alle applicazioni servo. Secondo la nomenclatura del produttore, la lettera G indica una versione dotata di freno di stazionamento, il numero 45 definisce la grandezza meccanica del motore, mentre la lettera M si riferisce alla variante di lunghezza costruttiva.

La famiglia DSG nella versione con freno comprende le grandezze 45-100. La documentazione indica per questo gruppo un intervallo della coppia di stazionamento da 0,8 a 57 Nm; tuttavia, questi valori non devono essere attribuiti direttamente alla variante DSG 45-M, poiché nel materiale disponibile non viene indicato un valore separato per questa specifica versione.

I motori possono essere installati in diverse posizioni di montaggio. Il produttore prevede, tra le altre, la posizione IM B5 per il montaggio orizzontale e le posizioni IM V1 e IM V3 per il montaggio verticale. Questo aspetto è importante nelle macchine in cui la posizione dell’asse dell’azionamento è determinata dalla struttura meccanica.

La versione standard utilizza il raffreddamento superficiale IC 0041 e presenta un grado di protezione IP65. La tenuta standard nella zona dell’albero è definita come IP64, mentre una soluzione opzionale permette di ottenere IP65 anche in questa zona. L’intervallo della temperatura ambiente durante il funzionamento è compreso tra 0 e 40°C, mentre durante lo stoccaggio va da -30 a +85°C.

Gli avvolgimenti sono realizzati in classe di isolamento F secondo EN 60034. Il sistema di retroazione standard per questa famiglia è un resolver a 2 poli, mentre opzionalmente può essere utilizzato un encoder SinCos. Le informazioni sulla posizione e sulla velocità del rotore sono particolarmente importanti nelle applicazioni servo, pertanto durante una riparazione completa la diagnostica non dovrebbe essere limitata esclusivamente ai cuscinetti e agli elementi meccanici.

Dal punto di vista meccanico, il motore dispone di un’estremità d’albero cilindrica conforme alla norma DIN 748 e, di serie, di una linguetta secondo DIN 6885. Il produttore dichiara una durata dei cuscinetti di almeno 20.000 ore nelle condizioni di funzionamento previste. La documentazione specifica inoltre una resistenza alle vibrazioni fino a 3 g in direzione radiale e 0,5 g in direzione assiale.

Cosa fare quando il cuscinetto non è correttamente fissato nella sede?

Se durante lo smontaggio si constata che il cuscinetto presenta gioco nella sede, il primo passo non dovrebbe essere l’installazione automatica di un nuovo cuscinetto. È necessario stabilire perché l’anello esterno non è più correttamente posizionato e quale sia lo stato effettivo della sede.

Nella pratica di revisione, il problema può derivare dalla perdita del corretto accoppiamento, dall’usura della superficie della sede, dalla sua deformazione o da variazioni geometriche dovute a un funzionamento prolungato. Senza effettuare misurazioni, è difficile stabilire se sia sufficiente sostituire gli elementi soggetti a usura oppure se sia necessaria la rigenerazione della sede.

Perché la sola sostituzione del cuscinetto può non eliminare la causa del guasto?

Un cuscinetto nuovo installato in una sede usurata continua a lavorare in condizioni non corrette. Se non è adeguatamente fissato nella sede, il problema può ripresentarsi nonostante l’impiego di un componente nuovo. Dal punto di vista della manutenzione, ciò significa il rischio di dover smontare nuovamente il motore, di un ulteriore fermo macchina e di costi di assistenza aggiuntivi.

Per questo motivo, durante una revisione completa è opportuno analizzare l’intero sistema: lo stato dei cuscinetti, le superfici di alloggiamento, l’albero, le sedi e la posizione reciproca dei componenti. Una rigenerazione efficace del Baumüller DSG 45-M dovrebbe eliminare la causa della formazione del gioco e non soltanto il suo effetto visibile.

Quali sintomi possono indicare l’usura della sede del cuscinetto?

Tra i segnali che possono richiedere un controllo meccanico più approfondito figurano:

• gioco percepibile del cuscinetto nella sede,
• vibrazioni eccessive del motore,
• rumori insoliti durante il funzionamento,
• guasti ricorrenti dei cuscinetti,
• gioco radiale o assiale del gruppo albero,
• tracce di spostamento dell’anello del cuscinetto nella sede,
• funzionamento irregolare degli elementi rotanti.

Nessuno di questi sintomi, preso singolarmente, determina la necessità di effettuare una boccolatura. La decisione dovrebbe essere basata sulle misurazioni e sulla valutazione dello stato dei componenti dopo lo smontaggio del dispositivo.

Hai un Baumüller DSG 45-M con gioco, rumore o problemi ai cuscinetti? Anziché limitare la riparazione alla sostituzione di un singolo componente, è opportuno affidare il servomotore a una diagnostica meccanica e verificare lo stato delle superfici di alloggiamento dei cuscinetti.

Come si svolge la diagnostica del Baumüller DSG 45-M prima della revisione?

La riparazione del Baumüller DSG 45-M dovrebbe iniziare con una valutazione dello stato del dispositivo e con la definizione dell’ambito dei lavori. Soprattutto in caso di revisione completa, è importante distinguere i sintomi dalla loro causa effettiva.

Misurazione delle sedi e degli alloggiamenti dei cuscinetti

Dopo lo smontaggio del motore è necessario verificare le superfici che lavorano a contatto con i cuscinetti. La misurazione consente di controllare se la sede ha mantenuto la geometria corretta e se è possibile ripristinare il corretto alloggiamento del cuscinetto.

È proprio in questa fase che è possibile stabilire se la sede può continuare a essere utilizzata senza ulteriori lavorazioni oppure se richiede una rigenerazione. Se l’usura supera il limite che consente il corretto alloggiamento del componente, è possibile prendere in considerazione la boccolatura della sede del cuscinetto.

La misurazione è importante anche perché un problema visibile a occhio nudo non sempre mostra l’intera entità dell’usura. Una deformazione locale o una variazione della forma della sede può influire sul supporto del cuscinetto e sul funzionamento dell’intero sistema rotante.

Controllo del resolver, del freno e degli elementi meccanici

Il Baumüller DSG 45-M è un servomotore, pertanto la diagnostica non dovrebbe limitarsi alla parte meccanica. Nella famiglia DS/DSG il sistema di retroazione standard è un resolver a 2 poli, mentre opzionalmente può essere presente un encoder SinCos. Una corretta informazione sulla posizione del rotore ha un’importanza diretta per il funzionamento del sistema di controllo del movimento.

La versione DSG è inoltre dotata di un freno di stazionamento. A seconda dell’ambito della revisione, è quindi opportuno controllare gli elementi responsabili della funzione frenante, nonché lo stato dei collegamenti e delle apparecchiature che lavorano con il motore.

Devono essere verificate anche le condizioni nelle quali il motore ha lavorato. I dati nominali del produttore si riferiscono al servizio continuo S1, a una temperatura ambiente fino a 40°C e a un’installazione fino a 1000 m sul livello del mare. In condizioni diverse è necessario tenere conto delle relative limitazioni operative.

Anche la configurazione elettrica dell’azionamento può essere importante. La documentazione indica che, con una tensione del circuito intermedio del convertitore superiore a 500 V, il cavo tra il convertitore e il motore non dovrebbe superare i 20 m senza l’impiego di misure aggiuntive, come filtri motore. La tensione massima ammessa ai morsetti del motore è indicata in 1000 V.

Se non conosci l’effettiva entità del danno, la diagnostica prima della riparazione consente di ridurre il rischio di sostituire componenti ancora efficienti e di trascurare il problema che ha causato il guasto.

In cosa consiste la boccolatura delle sedi e degli alloggiamenti dei cuscinetti?

La boccolatura della sede è uno dei metodi utilizzati per la rigenerazione degli alloggiamenti dei cuscinetti usurati. Il suo scopo è ripristinare una superficie sulla quale il cuscinetto possa essere nuovamente montato in modo corretto. Tuttavia, la boccolatura non deve essere considerata un intervento obbligatorio in ogni riparazione del Baumüller DSG 45-M. È giustificata quando i risultati delle misurazioni confermano un danneggiamento o un’usura della sede.

In termini semplificati, il processo consiste nella preparazione della sede danneggiata, nella realizzazione di un elemento di rigenerazione adeguatamente dimensionato e nella lavorazione necessaria per ripristinare la posizione e la geometria richieste della superficie che lavora a contatto con il cuscinetto. È fondamentale mantenere il corretto allineamento e la posizione reciproca degli elementi del motore.

Per questo motivo, la boccolatura della sede non dovrebbe essere considerata un semplice metodo rapido per riempire il gioco che si è formato. In un servomotore che lavora in un sistema di azionamento di precisione, la geometria meccanica è importante per il successivo funzionamento dell’albero, dei cuscinetti e dell’intero gruppo rotante.

Boccolatura della sede del cuscinetto rispetto all’eliminazione provvisoria del gioco

L’eliminazione provvisoria del gioco può ridurre temporaneamente il sintomo, ma non sempre ripristina le condizioni meccaniche originali. In una revisione completa, l’obiettivo dovrebbe essere ripristinare la superficie in modo da consentire il corretto funzionamento del nuovo cuscinetto, e non semplicemente immobilizzarlo.

Per il reparto manutenzione, la differenza è significativa. Una riparazione apparentemente più rapida può comportare un primo fermo più breve, ma se il problema si ripresenta, il costo totale del guasto comprenderà un ulteriore arresto della macchina, un nuovo smontaggio, il trasporto e una nuova assistenza tecnica.

Quando conviene rigenerare il Baumüller DSG 45-M e quando considerare la sostituzione?

Quando conviene scegliere la rigenerazione del servomotore?

La rigenerazione del Baumüller DSG 45-M è una soluzione da prendere in considerazione quando è possibile ripristinare i corretti parametri meccanici e funzionali del dispositivo. Soprattutto nel caso di macchine più datate, mantenere lo stesso modello di motore può limitare la portata delle modifiche al sistema di azionamento esistente.

La revisione può comprendere non solo la sostituzione degli elementi usurati, ma anche la rigenerazione della parte meccanica, il controllo del sistema di retroazione, del freno e la verifica dello stato dei collegamenti. L’ambito dei lavori dovrebbe essere determinato dalla diagnostica del singolo esemplare.

Se la causa del problema è una sede del cuscinetto usurata, una corretta rigenerazione della sede può consentire di ripristinare le condizioni necessarie per il nuovo montaggio del cuscinetto.

Quando l’acquisto di un dispositivo sostitutivo può essere una soluzione migliore?

Non tutte le riparazioni sono necessariamente economicamente convenienti. Se il danno interessa contemporaneamente diversi componenti fondamentali oppure se la rigenerazione non consente di ripristinare l’efficienza richiesta, è opportuno confrontare il costo e la disponibilità di un dispositivo sostitutivo.

Nel prendere una decisione non bisogna considerare soltanto il prezzo dell’assistenza o dell’acquisto. Sono importanti anche i tempi di disponibilità del dispositivo, la compatibilità meccanica, il tipo di montaggio, il freno, il tipo di retroazione e la possibilità di funzionare con il sistema di azionamento esistente.

Nel caso del DSG 45-M sono importanti, tra l’altro, la corretta configurazione meccanica del motore e le apparecchiature che interagiscono con il sistema di controllo. Per questo motivo, un dispositivo sostitutivo dovrebbe essere selezionato sulla base dei dati completi dell’unità e non soltanto della denominazione del produttore.

Se hai bisogno sia di un preventivo per la rigenerazione sia di informazioni sulla possibilità di fornire un dispositivo sostitutivo, è opportuno confrontare entrambi gli scenari prima di prendere una decisione. In molti casi non conta il costo più basso della singola operazione, ma il modo più rapido e sicuro per riportare la macchina in funzione.

In che modo un guasto del Baumüller DSG 45-M influisce sulla produzione?

Un guasto del servomotore può arrestare un singolo asse della macchina, ma le sue conseguenze spesso coinvolgono l’intero processo. L’impossibilità di controllare correttamente il movimento può comportare l’arresto di una postazione, una riduzione della produttività o il fermo completo della linea.

Dal punto di vista della manutenzione, è quindi importante non soltanto eliminare il guasto attuale, ma anche ridurre il rischio che lo stesso problema si ripresenti. Se la causa del guasto era un gioco derivante dall’usura della sede del cuscinetto, omettere la rigenerazione della sede può apparentemente ridurre il costo della prima riparazione, ma aumentare il rischio di un ulteriore fermo.

È opportuno considerare anche il costo dei componenti non prodotti, il tempo di lavoro del personale tecnico, la logistica dei ricambi e il rischio di ulteriori danni. Solo questo tipo di valutazione permette di determinare realisticamente la convenienza di una revisione completa.

Assistenza Baumüller DSG 45-M – perché è importante verificare il motore in modo completo?

L’assistenza del Baumüller DSG 45-M dovrebbe combinare la diagnostica meccanica con il controllo degli elementi caratteristici di un servoazionamento. La sostituzione dei cuscinetti può essere soltanto una delle fasi della riparazione. Se le loro sedi sono usurate, è necessario verificare la possibilità di rigenerare gli alloggiamenti. In presenza di problemi con il sistema di retroazione o con il freno, anche questi elementi richiedono un controllo.

Questo approccio permette di limitare le situazioni in cui il motore viene rimontato nella macchina e, dopo poco tempo, deve essere nuovamente smontato. Per la produzione e la manutenzione ciò significa soprattutto un minor rischio di fermi non pianificati.

Se il tuo servomotore Baumüller DSG 45-M presenta gioco, vibrazioni eccessive, rumore, problemi ai cuscinetti oppure necessita di una revisione completa, è opportuno iniziare dalla diagnostica. In base allo stato del singolo esemplare è possibile stabilire se sia sufficiente una riparazione standard, se sia necessaria la boccolatura delle sedi oppure se sia più giustificato utilizzare un dispositivo sostitutivo.

Contatta il nostro servizio e comunica la sigla Baumüller DSG 45-M insieme a una descrizione dei sintomi. Questo permetterà di adattare l’ambito della diagnostica, della riparazione o della rigenerazione allo stato effettivo del dispositivo. —> Richiedi la riparazione
