Quando Rexroth MHD071B-0 richiede una diagnostica? Sintomi di guasto del motore Rexroth

Rexroth MHD071B-0 richiede una diagnostica quando l’asse della macchina inizia a funzionare in modo instabile nonostante non siano state apportate modifiche al programma, ai parametri dell’azionamento o al carico del processo. Tra i segnali di avvertimento più importanti rientrano: vibrazioni dell’asse, strattoni durante l’accelerazione, calo della dinamica, errori di posizionamento, allarmi dell’encoder, surriscaldamento della carcassa, aumento dell’assorbimento di corrente, rumori insoliti dei cuscinetti e problemi
con il freno di stazionamento. In una situazione del genere non conviene limitarsi esclusivamente alla lettura dell’allarme
dal servoazionamento, perché la causa può trovarsi nel motore, nei cavi, nell’encoder, nel freno, nel giunto, nel riduttore oppure nella meccanica dell’asse.

Nella pratica della manutenzione, un servomotore Rexroth danneggiato può funzionare apparentemente in modo corretto per un certo periodo, mentre i sintomi compaiono solo dopo il riscaldamento, sotto carico o con uno specifico profilo di movimento. Per questo motivo la diagnostica Rexroth MHD071B-0 dovrebbe comprendere l’intera catena di azionamento: motore, servoazionamento, cavi di potenza, cavi di feedback, retroazione, freno, carico meccanico e condizioni operative della macchina.

Richiedi la diagnostica Rexroth MHD071B-0 prima che il guasto fermi la macchina. Controlleremo motore, encoder, freno, cavi, servoazionamento e meccanica dell’asse per individuare la causa reale del problema.

Chiama: +48 717 500 983

Rexroth MHD071B-0 in una macchina industriale: quando i sintomi indicano
un problema del servomotore?

Che cos’è il servomotore Rexroth MHD071B e dove viene utilizzato?

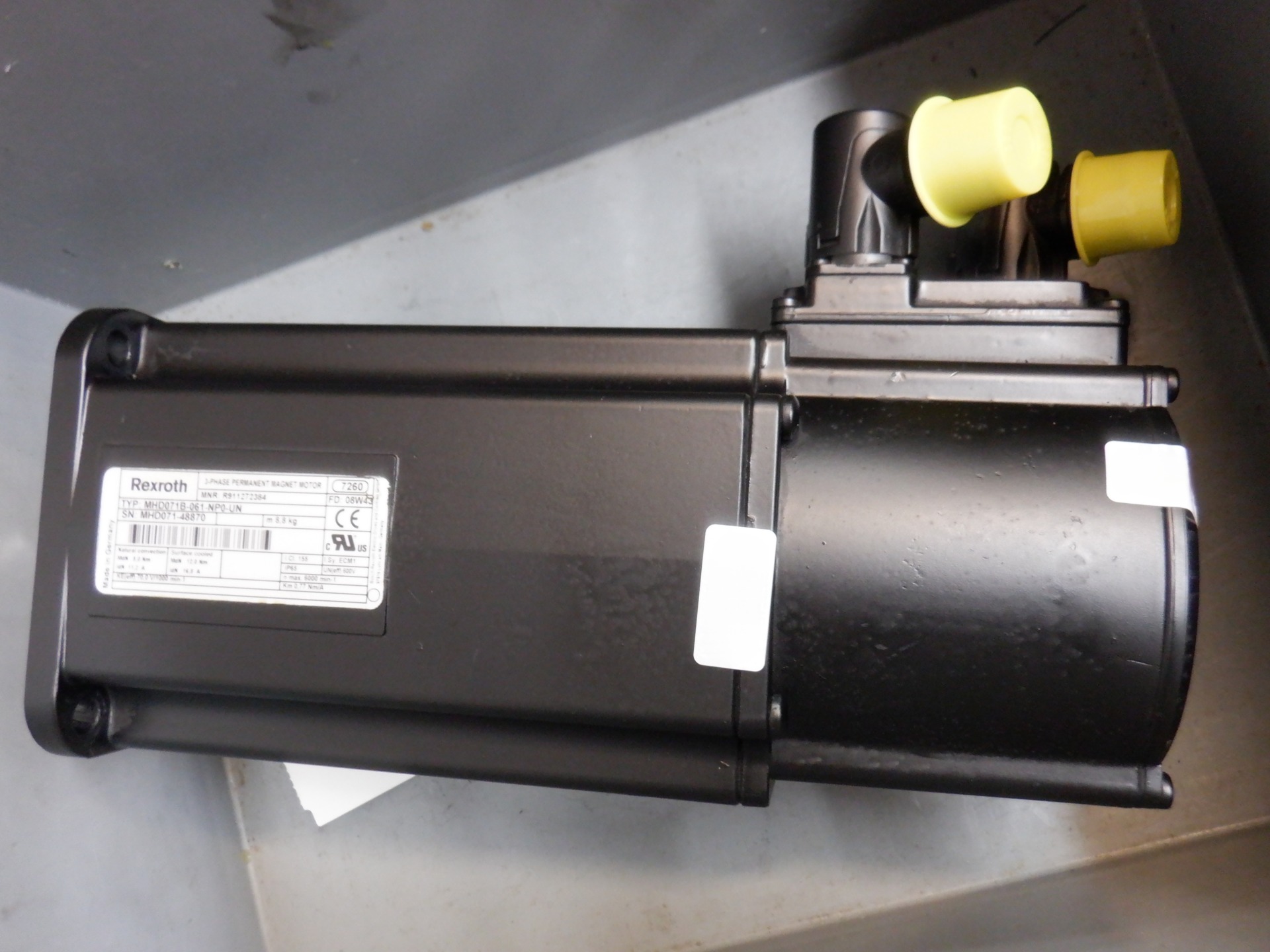

Rexroth MHD071B-0 è un servomotore sincrono a magneti permanenti della famiglia MHD, utilizzato
negli assi macchina che richiedono una regolazione precisa di posizione, velocità e coppia. A seconda
della variante specifica, può essere disponibile con diverse esecuzioni di avvolgimento, feedback, albero, raffreddamento e freno di stazionamento.

Il servomotore Rexroth MHD071B lavora solitamente dove sono fondamentali la ripetibilità del movimento, la stabilità della regolazione e la cooperazione dinamica con il servoazionamento Rexroth Indramat. Questi motori si possono trovare, tra l’altro, in:

• macchine confezionatrici,
• linee di trasporto e assemblaggio,
• macchine utensili e assi di posizionamento,
• macchine di produzione con ciclo di movimento ripetibile,
• applicazioni di automazione industriale in cui è importante il controllo della coppia e della velocità,
• sistemi in cui il motore collabora con servoazionamento, controllore PLC, pannello HMI e sistema di sicurezza della macchina.

Proprio per questo sintomi apparentemente lievi, come brevi vibrazioni dell’asse o un allarme sporadico di feedback, non dovrebbero essere ignorati. In un’applicazione produttiva possono precedere un guasto che fermerà la macchina nel momento meno favorevole.

Sintomi più frequenti di guasto del motore Rexroth MHD071B-0

I sintomi di guasto del motore Rexroth non sono sempre univoci. Lo stesso problema può manifestarsi in modo diverso a seconda del carico dell’asse, della temperatura, dello stato dei cavi, della configurazione del servoazionamento e della meccanica della macchina. Esiste tuttavia un gruppo di sintomi che dovrebbe indurre a controllare il motore Rexroth MHD071B-0.

• Vibrazioni a fermo o a basse velocità possono indicare un problema di regolazione, retroazione, encoder, cuscinetti o meccanica dell’asse.
• Strattoni durante accelerazione e frenata possono essere legati a coppia irregolare, informazione di ritorno errata, danneggiamento del cavo di feedback o usura degli elementi meccanici.
• Calo della dinamica dell’asse può derivare da un problema del motore, del servoazionamento, dell’alimentazione, dei parametri di regolazione o dall’aumento delle resistenze meccaniche.
• Errori di posizionamento possono indicare un problema dell’encoder, della retroazione, di gioco meccanico, del giunto o del freno.
• Allarmi encoder o feedback richiedono il controllo del segnale di ritorno, dei connettori, dei cavi,
  della schermatura del cavo e del sistema di misura stesso.
• Surriscaldamento della carcassa può indicare sovraccarico, danneggiamento degli avvolgimenti, peggioramento dell’isolamento, grippaggio dei cuscinetti o condizioni operative non corrette.
• Aumento dell’assorbimento di corrente con carico normale può indicare un problema elettrico
  o meccanico.
• Funzionamento irregolare del freno di stazionamento può causare la caduta dell’asse, il blocco dell’albero,
  errori dopo l’arresto o problemi di riavvio della macchina.
• Suoni insoliti provenienti dai cuscinetti, attrito o gioco percepibile dell’albero possono indicare usura meccanica del motore.

Occorre prestare particolare attenzione ai difetti che compaiono solo dopo il riscaldamento del motore o sotto carico. Questi sintomi sono spesso più difficili da rilevare, perché a macchina fredda l’asse può funzionare correttamente e il problema ritorna solo dopo diversi o alcune decine di minuti di produzione.

Sintomi elettrici che dovrebbero avviare la diagnostica

La diagnostica del servomotore Rexroth dovrebbe iniziare quando compaiono segnali che indicano
instabilità elettrica della catena di azionamento. Nel caso di Rexroth Indramat MHD071B sono importanti
non solo gli avvolgimenti stessi, ma anche l’isolamento, il sensore di temperatura, i cavi di potenza, i cavi di feedback e la qualità delle connessioni.

Tra i sintomi elettrici che possono indicare un servomotore Rexroth danneggiato rientrano:

• allarmi ricorrenti del servoazionamento nonostante parametri macchina corretti
• allarmi di retroazione, encoder o posizione,
• coppia instabile a bassa velocità,
• aumento della corrente senza una chiara variazione del carico,
• surriscaldamento del motore durante il funzionamento standard,
• perdite del segnale di feedback durante il movimento dei cavi,
• problemi che si verificano solo in un determinato intervallo di velocità,
• difetti che compaiono dopo il riscaldamento degli avvolgimenti o dell’elettronica di feedback.

In una situazione del genere, la semplice sostituzione del motore con un altro esemplare potrebbe non risolvere il problema. Se la causa è il cavo di feedback, un connettore danneggiato, disturbi EMC, una schermatura errata o un problema
con il servoazionamento, il guasto può ripresentarsi dopo poco tempo.

Sintomi meccanici: cuscinetti, albero, giunto, freno e temperatura

La diagnostica Rexroth MHD071B dovrebbe comprendere anche una valutazione meccanica. Un servomotore che lavora in un asse macchina è esposto a vibrazioni, carichi radiali e assiali, influsso della temperatura, contaminazione, umidità e conseguenze del disallineamento. I sintomi meccanici di guasto possono essere inizialmente sottili,
ma nel lungo periodo portano al danneggiamento di cuscinetti, albero, encoder o freno.

Un problema meccanico può essere indicato da:

• rumore dei cuscinetti udibile durante la rotazione dell’albero,
• attrito, scricchiolii o resistenza irregolare al movimento,
• gioco percepibile dell’albero,
• vibrazioni trasmesse alla struttura della macchina,
• temperatura elevata della carcassa con carico normale,
• tracce di umidità, olio, polvere o contaminazione vicino al connettore,
• danneggiamento del paraolio dell’albero,
• problemi dopo l’arresto dell’asse, soprattutto in applicazioni verticali o con carico gravitazionale.

Nelle varianti dotate di freno di stazionamento occorre controllare non solo la tensione di alimentazione,
ma anche la reale capacità di mantenimento dell’asse, il tempo di inserimento e rilascio e il comportamento del freno
dopo il riscaldamento. Un problema al freno può essere interpretato erroneamente come guasto del servoazionamento,
errore di posizionamento o sovraccarico dell’asse.

Quando il problema può trovarsi fuori dal motore?

Uno degli errori frequenti nella manutenzione è supporre che un allarme sull’asse significhi sempre un servomotore Rexroth danneggiato. In pratica il problema può trovarsi in diversi punti della catena di azionamento. Per questo motivo una diagnostica Rexroth MHD071B-0 professionale dovrebbe distinguere se la fonte del difetto è il motore, il servoazionamento, i cavi, la meccanica o la configurazione.

Esempi di scenari:

• L’asse vibra, ma il motore è elettricamente efficiente – la causa può essere gioco meccanico, giunto usurato, disallineamento, riduttore o parametri di regolazione.
• Compare un allarme encoder – il problema può riguardare l’encoder, il cavo di feedback, il connettore, la schermatura o l’ingresso nel servoazionamento.
• Il motore si surriscalda – la causa può essere sovraccarico del processo, grippaggio della meccanica, ventilazione non corretta, avvolgimento danneggiato o problema di misura della temperatura.
• L’asse cade dopo l’arresto – occorre controllare il freno di stazionamento, la sua alimentazione, la meccanica dell’asse e la logica di comando.
• Il difetto si verifica solo durante il movimento dei cavi – è molto probabile un problema del cavo di potenza, del cavo di feedback, del connettore o della schermatura del cavo.

Come si svolge la diagnostica del servomotore Rexroth MHD071B-0 e quando conviene richiedere la riparazione?

Diagnostica Rexroth MHD071B passo dopo passo

Una diagnostica professionale del servomotore Rexroth MHD071B non dovrebbe limitarsi alla lettura del codice di errore dal servoazionamento. L’allarme è un’informazione importante, ma non sempre indica in modo univoco l’elemento danneggiato. In pratica è necessario combinare misure elettriche, controllo meccanico e analisi delle condizioni operative dell’asse.

Un tipico ambito diagnostico comprende:

• Verifica dei sintomi segnalati dalla manutenzione – quando compare il problema, se si verifica a freddo, dopo il riscaldamento, sotto carico, a fermo o con uno specifico profilo di movimento.
• Controllo visivo del motore – connettori, carcassa, albero, paraolio, tracce di surriscaldamento, umidità, contaminazione
  o danni meccanici.
• Misure della resistenza degli avvolgimenti – permettono di rilevare asimmetrie o interruzioni nel circuito degli avvolgimenti.
• Misura della resistenza di isolamento – importante in caso di sospetto di umidità, degrado dell’isolamento o problemi che compaiono dopo il riscaldamento.
• Controllo del sensore di temperatura – una misura di temperatura errata può causare allarmi
  o limitazioni del funzionamento dell’azionamento.
• Controllo dei cavi di potenza e di feedback – soprattutto in caso di difetti periodici, dipendenti
  dal movimento del cavo o dalla posizione dell’asse.
• Analisi del segnale dell’encoder – importante per la stabilità della regolazione di posizione e velocità.
• Verifica del freno di stazionamento – se la variante specifica Rexroth MHD071B-0 è dotata di freno.
• Valutazione dei cuscinetti e della meccanica dell’albero – rumore, gioco, attrito, resistenze al movimento e influenza del carico sul lavoro dell’asse.
• Analisi della cooperazione con il servoazionamento – per distinguere un guasto del motore da un problema dell’azionamento, della configurazione
  o dell’alimentazione.

Solo un processo di questo tipo consente di stabilire se sia necessaria la riparazione Rexroth MHD071B, la rigenerazione, la sostituzione dei cavi, il controllo del servoazionamento, la correzione della meccanica dell’asse o la modernizzazione di una parte del sistema di azionamento.

Chiama: +48 717 500 983

Che cosa controllare nell’encoder, nel feedback e nel freno di stazionamento?

Nel servomotore Rexroth MHD071B-0 la retroazione ha un’importanza critica per la stabilità della regolazione. Se il servoazionamento riceve un’informazione di posizione errata, disturbata o intermittente, l’asse può vibrare, strattonare, perdere posizione o generare allarmi. Il problema non deve sempre significare il danneggiamento dell’encoder stesso. Altrettanto spesso la causa sono i cavi, la schermatura, i connettori, la contaminazione, l’umidità o un danno meccanico in prossimità dell’albero.

Durante la diagnostica vale la pena controllare:

• continuità e stato del cavo di feedback,
• qualità del collegamento nei connettori,
• tracce di umidità, contaminazione o corrosione,
• disturbi del segnale durante il movimento del cavo,
• stabilità del segnale encoder durante la rotazione dell’albero,
• influenza della temperatura sul funzionamento del feedback,
• corretta cooperazione con il servoazionamento Rexroth Indramat.

Se il motore dispone di freno di stazionamento, occorre verificare non solo la sua alimentazione, ma anche il comportamento in condizioni operative reali. Il freno può rilasciare con ritardo, non mantenere l’asse
sotto carico, bloccare l’albero o causare errori dopo l’arresto della macchina. Nelle applicazioni verticali
e di posizionamento è particolarmente importante, perché un freno non efficiente può aumentare il rischio di danni meccanici e movimento incontrollato dell’asse.

Riparazione, rigenerazione, modernizzazione o acquisto di Rexroth MHD071B?

Dopo la diagnostica è possibile scegliere l’azione di assistenza corretta. Non ogni servomotore Rexroth danneggiato richiede la sostituzione con un esemplare nuovo o usato. In molti casi è possibile la riparazione, la rigenerazione o il ripristino dell’efficienza di elementi selezionati, purché il danno non abbia superato il limite della convenienza tecnica ed economica.

Le azioni più frequenti dopo la diagnostica includono:

• riparazione del servomotore Rexroth – quando è stato identificato un difetto elettrico, meccanico
  o legato al feedback,
• rigenerazione – quando il motore richiede il ripristino dell’efficienza di elementi soggetti a usura, cuscinetti, guarnizioni o connessioni,
• assistenza del freno di stazionamento – quando si verificano problemi con il mantenimento dell’asse, il rilascio
  o il blocco dell’albero,
• controllo e riparazione dei cavi – quando i sintomi indicano cavo di potenza, feedback, connettore o schermatura,
• verifica del servoazionamento – quando il difetto può provenire dallo stadio di potenza, dall’elettronica di controllo
  o dalla configurazione,
• modernizzazione del sistema di azionamento – quando disponibilità dei ricambi, frequenza dei guasti o requisiti produttivi giustificano una modifica più ampia,
• acquisto di servomotori danneggiati – quando la riparazione di un determinato esemplare non è conveniente,
  ma il dispositivo conserva valore come sottogruppo o base ricambi.

In RGB Elektronika la diagnostica è il punto di partenza per la decisione di assistenza. L’obiettivo non è sostituire componenti alla cieca, ma stabilire la causa reale del guasto e proporre una soluzione,
che riduca il rischio di ritorno del problema dopo il riavvio della macchina.

Perché una diagnostica rapida riduce il costo del fermo macchina?

In produzione il costo del guasto di un servomotore non si limita al prezzo del dispositivo. Un problema molto più serio può essere il fermo macchina, la produzione persa, i ritardi nell’evasione degli ordini, il coinvolgimento della manutenzione e il rischio di danneggiare altri elementi dell’asse. Se Rexroth MHD071B-0 lavora in modo instabile, l’ulteriore utilizzo può aggravare il difetto.

Per esempio:

• cuscinetti danneggiati possono portare al danneggiamento dell’albero, dell’encoder o del giunto,
• problemi di isolamento possono aggravarsi con la temperatura e il carico,
• feedback disturbato può causare errori di posizionamento e regolazione instabile dell’asse,
• un freno non efficiente può portare alla caduta dell’asse o a errori dopo l’arresto,
• una diagnosi errata può comportare la sostituzione di un motore efficiente, mentre il problema rimane
  nel cavo, nell’azionamento o nella meccanica.

La diagnostica precoce del servomotore Rexroth permette di limitare il rischio di un fermo costoso e di pianificare le azioni di assistenza in modo più controllato. Per il reparto manutenzione significa tempi di reazione più brevi, meno sostituzioni casuali e maggiore certezza nel ripristinare il funzionamento stabile della macchina.

Se Rexroth MHD071B-0 inizia a funzionare in modo instabile, invia il motore in diagnostica prima dell’arresto completo dell’asse. Verificheremo se il problema riguarda il motore, l’encoder, il freno, i cavi, il servoazionamento o la meccanica della macchina.

Quando richiedere l’assistenza per motori Rexroth?

Conviene richiedere l’assistenza per motori Rexroth ogni volta che compaiono sintomi che influiscono sulla stabilità del movimento dell’asse, sul posizionamento, sulla temperatura di lavoro, sull’assorbimento di corrente, sul funzionamento del feedback o del freno. Nel caso di Rexroth MHD071B-0 sono particolarmente importanti i difetti periodici, i sintomi che compaiono dopo il riscaldamento e i problemi che si verificano sotto carico.

I segnali più importanti da non ignorare:

• vibrazioni dell’asse a fermo o a bassa velocità,
• strattoni durante avvio e frenata,
• errori di posizionamento,
• allarmi encoder o feedback,
• surriscaldamento della carcassa del motore,
• aumento della corrente con carico normale,
• rumore dei cuscinetti o gioco dell’albero,
• problemi con il freno di stazionamento,
• difetti che compaiono solo dopo il riscaldamento della macchina,
• allarmi ricorrenti nonostante il reset del servoazionamento.

La diagnostica Rexroth MHD071B consente di distinguere un guasto del motore da un problema del servoazionamento, dei cavi, del giunto, del riduttore, del freno o della configurazione dell’asse. È importante, perché la sola sostituzione del motore
senza controllare l’intera catena di azionamento può non rimuovere la causa del guasto.

Non sei sicuro se siano necessari riparazione, sostituzione, modernizzazione o acquisto del dispositivo? Contatta RGB Elektronika e descrivi i sintomi di funzionamento dell’asse.

Richiedi la riparazione Rexroth MHD071B-0 prima che il guasto fermi la linea. —> richiedi la riparazione

Chiama: +48 717 500 983

Bibliografia:

• Bosch Rexroth / Indramat, MHD Synchronous Motors, Project Planning Manual, documentazione tecnica della serie MHD [https://adegis.com/media/asset/756cb85fad14ef2780f778d055c8ddb4abfaa37819dbb6e73a4dc7c7f98dc805.pdf, accesso: 25.05.2026]
• Bosch Rexroth, Motors and Gearboxes Technical Information [https://www.boschrexroth.com/en/us/products/industrial-solutions/electric-drives-and-controls/motors-and-gearboxes, accesso: 25.05.2026]
