Quali guasti interessano più spesso i pannelli operatore? Pannelli HMI Siemens SIMATIC

I guasti più frequenti dei pannelli operatore Siemens SIMATIC HMI riguardano i circuiti di alimentazione, la retroilluminazione della matrice, gli schermi touch, le tastiere a membrana, le porte di comunicazione PROFINET e PROFIBUS, nonché la memoria Flash o le schede SD. I sintomi di tali anomalie includono, tra l’altro, il mancato avvio del pannello, il ciclo continuo di avvio del sistema, lo schermo scuro, l’assenza di risposta al touch, l’attivazione spontanea delle funzioni, la perdita di comunicazione con il controllore PLC e il blocco del dispositivo sulla schermata iniziale. In molti casi i pannelli HMI Siemens possono essere riparati, rigenerati o modernizzati, permettendo di ridurre i costi di fermo e di evitare la sostituzione immediata dell’intera unità.

I pannelli operatore Siemens sono uno degli elementi più importanti della comunicazione uomo-macchina nei sistemi di automazione industriale. Gli operatori li utilizzano per gestire le macchine, visualizzare gli allarmi, modificare i parametri, controllare le ricette, avviare i processi e reagire alle anomalie produttive. Per questo motivo un guasto HMI Siemens Simatic raramente è solo un problema locale di un singolo dispositivo. In pratica può fermare una linea, rendere più difficile la diagnostica del controllore PLC, bloccare l’accesso ai parametri di inverter o servodrive e generare costi dovuti alla perdita di produzione.

Tra i dispositivi più frequentemente utilizzati rientrano, tra gli altri, i pannelli Simatic HMI delle famiglie Comfort Panels, Basic Panels, Mobile Panels, Key Panels e i modelli di tipo Simatic HMI TP e Simatic HMI KTP. Negli stabilimenti produttivi si incontrano spesso anche pannelli come TP700 Comfort, TP900 Comfort o TP1200 Comfort. Ciascuno di questi gruppi ha le proprie specificità, ma molti guasti si ripetono indipendentemente dalla versione concreta del dispositivo.

Hai un pannello HMI Siemens SIMATIC danneggiato? Affida la diagnostica, la riparazione o la rigenerazione del pannello operatore e riduci il rischio di fermo produzione.

Chiama: +48 717 500 983

I guasti più frequenti dei pannelli operatore Siemens SIMATIC HMI

Perché un pannello HMI Siemens non si avvia o si riavvia?

Una delle cause più frequenti dei problemi di avvio del pannello è il danneggiamento del circuito di alimentazione. Nei pannelli operatore Simatic svolgono un ruolo fondamentale i condensatori elettrolitici, i convertitori di tensione, gli stabilizzatori e gli elementi responsabili dell’alimentazione dei circuiti ausiliari interni.

Dopo molti anni di lavoro a temperatura elevata, i condensatori elettrolitici perdono i propri parametri. L’elettrolita si essicca, la capacità diminuisce e le tensioni interne diventano instabili. Per l’utente il guasto appare spesso come un problema di sistema, ma la sua origine può trovarsi nell’elettronica di alimentazione.

Sintomi tipici di un guasto dell’alimentazione nei pannelli HMI Siemens:

• il pannello non si avvia dopo l’applicazione della tensione,
• il dispositivo si avvia, ma si spegne dopo poco,
• il sistema ripete il processo di avvio in loop,
• il pannello si spegne casualmente durante il funzionamento della macchina,
• lo schermo lampeggia o reagisce in modo instabile,
• il pannello funziona solo dopo una pausa prolungata o dopo il raffreddamento.

In questi casi non conviene limitare la diagnostica solo al controllo dell’alimentatore esterno 24 V DC. Il pannello può ricevere la tensione corretta in ingresso, ma avere sezioni interne di alimentazione danneggiate. Una diagnostica professionale dovrebbe includere misure delle tensioni ausiliarie, valutazione dei condensatori, verifica dei convertitori e controllo della scheda PCB per individuare surriscaldamenti, crepe nelle saldature e tracce di corrosione.

Che cosa significa uno schermo scuro in un pannello Simatic HMI?

Uno schermo scuro in un pannello HMI Siemens non significa sempre che la matrice LCD sia danneggiata. Molto spesso il problema riguarda il circuito di retroilluminazione. Nelle unità più recenti, come i pannelli HMI Siemens Simatic della serie Comfort, la retroilluminazione è realizzata tramite LED e circuiti di comando che ne gestiscono il funzionamento.

Un test preliminare pratico consiste nell’utilizzare una torcia. Se, illuminando lo schermo, si vedono i contorni dell’interfaccia, dei pulsanti, dei campi o della schermata iniziale, la matrice LCD stessa può essere funzionante, mentre il circuito di retroilluminazione, il driver LED, il regolatore di luminosità o la sorgente luminosa possono essere guasti.

I sintomi più frequenti di un guasto della retroilluminazione:

• lo schermo è completamente scuro, ma il pannello reagisce al touch,
• l’immagine è visibile solo con una forte luce esterna,
• la luminosità dello schermo diminuisce gradualmente mese dopo mese,
• la retroilluminazione lampeggia o si spegne dopo il riscaldamento del pannello,
• il pannello si avvia correttamente, ma l’operatore non vede l’interfaccia.

Per il reparto manutenzione questo tipo di guasto può essere particolarmente problematico, perché la macchina può continuare a lavorare, ma l’operatore perde la possibilità di gestire il processo in modo sicuro e comodo. Nel caso di pannelli come TP700 Comfort, TP900 Comfort o TP1200 Comfort vale la pena affidare la diagnostica prima di decidere la sostituzione dell’intero dispositivo.

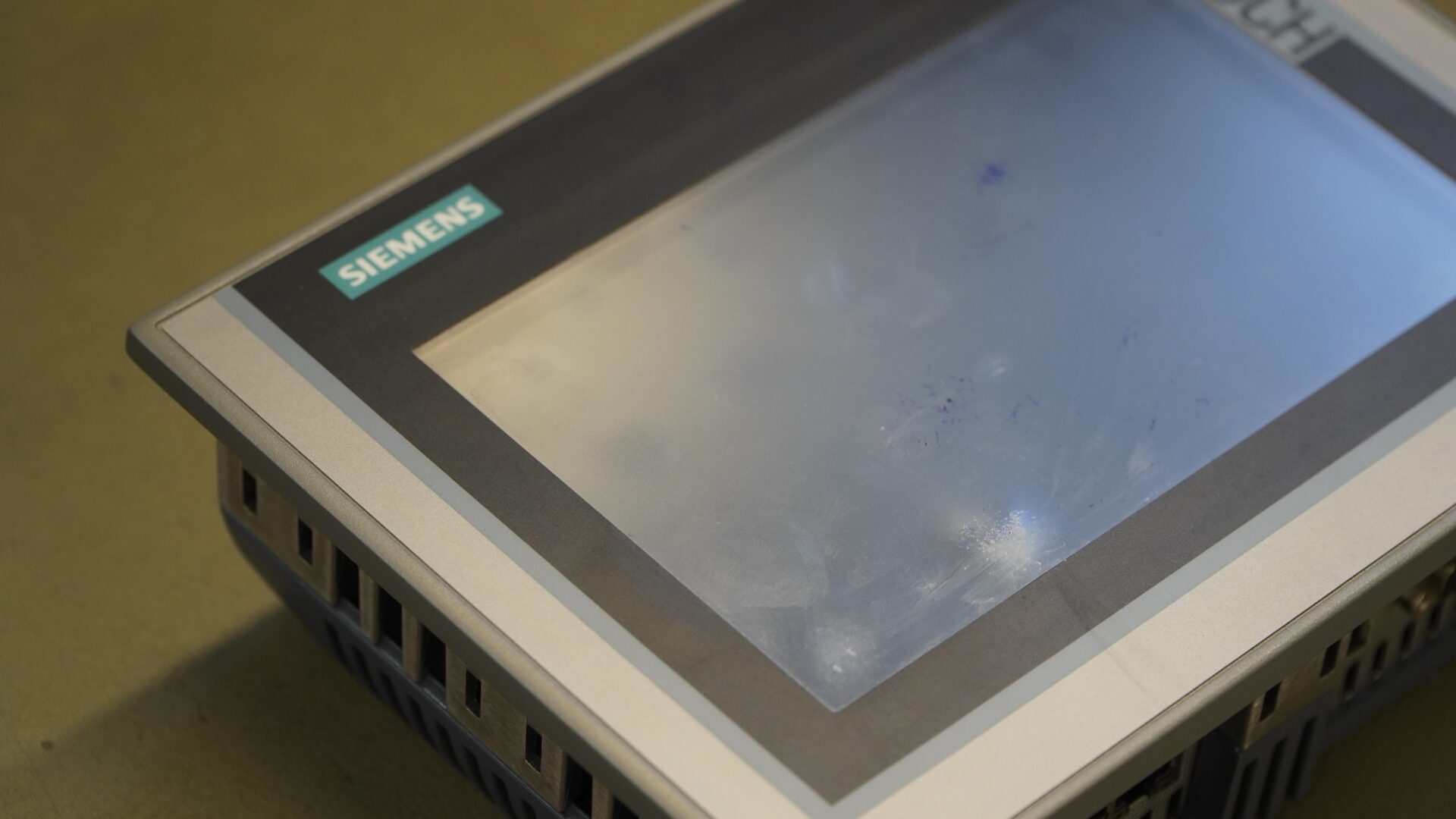

Perché il touch screen HMI Siemens non reagisce correttamente?

Gli schermi touch di molti pannelli SIMATIC HMI utilizzano tecnologia resistiva. Ciò significa che la reazione del pannello si basa sulla pressione fisica esercitata sulla superficie touch. In ambiente industriale, dove gli operatori lavorano spesso con guanti, in presenza di polvere, sporco, olio o refrigerante, la superficie touch è sottoposta a un uso intensivo.

Con il tempo possono comparire microfessure negli strati conduttivi, problemi di calibrazione o le cosiddette zone morte. Di conseguenza, l’operatore preme un pulsante sullo schermo, ma il pannello non reagisce oppure avvia una funzione diversa da quella prevista.

Sintomi tipici di uno schermo touch danneggiato:

• assenza di risposta al touch in determinate aree dello schermo,
• spostamento del punto di contatto rispetto alla grafica dell’interfaccia,
• necessità di premere con forza lo schermo,
• attivazione casuale delle funzioni senza intervento dell’operatore,
• impossibilità di confermare gli allarmi o modificare i parametri,
• problemi dopo il riscaldamento del pannello o dopo un funzionamento prolungato.

L’attivazione spontanea delle funzioni può anche essere dovuta a contaminanti compressi sotto la cornice del contenitore. Polvere, trucioli, depositi di olio e residui di refrigerante possono esercitare una pressione costante sullo strato touch. Una situazione di questo tipo è pericolosa, perché il pannello può inviare al sistema di controllo segnali che l’operatore in realtà non ha inserito.

In questi casi la riparazione Simatic HMI può includere la sostituzione dello strato touch, la pulizia dell’area sotto la cornice, il controllo dei collegamenti a nastro, la verifica dell’elettronica che gestisce il touch e un test funzionale su molti punti dello schermo.

Quali problemi si verificano nelle tastiere a membrana e nei Key Panels?

Non tutti i pannelli operatore Siemens si basano esclusivamente su uno schermo touch. In molte applicazioni vengono utilizzati anche Simatic HMI Key Panels, pannelli con tasti funzione e dispositivi di tipo Simatic HMI KTP, che combinano schermo touch e tastiera.

In questo tipo di dispositivi un problema frequente è l’usura della tastiera a membrana, la degradazione del laminato, il danneggiamento dei flat cable di segnale e la perdita di elasticità degli strati responsabili del funzionamento dei pulsanti. Negli stabilimenti in cui si utilizzano sostanze chimiche industriali aggressive, detergenti, nebbia d’olio o refrigeranti, la membrana può indurirsi, screpolarsi e smettere di proteggere efficacemente i contatti.

Sintomi di danneggiamento della tastiera a membrana:

• singoli tasti non reagiscono,
• un tasto funziona solo dopo una pressione molto forte,
• il pannello interpreta un tasto come un altro,
• un tasto rimane logicamente attivo nonostante l’assenza di pressione,
• la pellicola frontale è screpolata, scollata o indurita,
• sotto la membrana sono visibili tracce di umidità o sporco.

Nell’assistenza Simatic HMI è importante stabilire se il problema riguarda la membrana stessa, il flat cable di segnale, il connettore, lo strato di contatto o l’elettronica sulla scheda del pannello. Solo una diagnostica di questo tipo permette di valutare se sia sufficiente la rigenerazione degli elementi frontali o se sia necessaria una riparazione elettronica più approfondita.

In che modo umidità, refrigeranti e vapori d’olio danneggiano i pannelli operatore Simatic?

I pannelli operatore Simatic lavorano molto spesso vicino a macchine CNC, presse, linee di confezionamento, postazioni di lavaggio, macchine utensili, robot, trasportatori e impianti di processo. In questi luoghi l’elettronica è esposta a vibrazioni, variazioni di temperatura, umidità, polvere, refrigerante, olio e agenti chimici.

Anche un piccolo danno al contenitore, una cornice crepata, una guarnizione di montaggio usurata o un montaggio non corretto nel pulpito operatore possono aprire la strada ai contaminanti. Le sostanze che penetrano all’interno del pannello causano corrosione delle piste in rame, cortocircuiti, correnti di dispersione, degradazione dei connettori e danni ai componenti SMD.

Il danneggiamento dovuto a umidità e contaminanti può essere indicato da:

• errori casuali di funzionamento del pannello,
• problemi che si intensificano dopo il lavaggio della macchina,
• tracce di corrosione presso i connettori e sulla PCB,
• macchie sotto il vetro o sotto lo strato touch,
• funzionamento instabile dei tasti e del touch,
• interruzioni della comunicazione dopo variazioni di temperatura o umidità.

Nel caso dei pannelli HMI Siemens Simatic non bisogna sottovalutare nemmeno piccole tracce di umidità. La corrosione può svilupparsi gradualmente e per un certo periodo non dare sintomi evidenti. Quando si verifica un cortocircuito in un’area critica della scheda PCB, la riparazione può diventare molto più difficile o antieconomica.

Perché i pannelli HMI Siemens perdono la comunicazione con il PLC?

I pannelli operatore Siemens comunicano con controllori PLC, azionamenti, moduli I/O e altri elementi di automazione tramite reti industriali. A seconda della configurazione possono essere utilizzate, tra l’altro, porte PROFINET, PROFIBUS, Ethernet industriale e altre interfacce di comunicazione.

La perdita di comunicazione con il PLC può derivare da errori di configurazione, problemi di rete o guasti del pannello stesso. Nella pratica di assistenza si riscontrano spesso usura meccanica delle porte, pin danneggiati, saldature crepate sui connettori e guasti dei circuiti di isolamento galvanico dopo sovratensioni nell’impianto.

Sintomi di problemi di comunicazione in HMI Siemens:

• il pannello non vede il controllore PLC,
• sullo schermo compaiono errori di connessione,
• i valori di processo non si aggiornano,
• gli allarmi non vengono aggiornati,
• il pannello funziona localmente, ma non scambia dati con la macchina,
• la comunicazione scompare dopo aver mosso il cavo,
• il problema compare dopo una sovratensione, un guasto dell’alimentazione o interventi di assistenza.

Le vibrazioni delle macchine e il frequente collegamento e scollegamento dei cavi di servizio possono portare all’indebolimento meccanico delle porte. Le sovratensioni nelle reti industriali possono invece danneggiare i circuiti di ingresso. Per questo motivo la diagnostica dovrebbe comprendere sia il test della configurazione sia il controllo fisico delle porte di comunicazione e dell’elettronica responsabile della trasmissione dei dati.

Chiama: +48 717 500 983

Che cosa provoca il blocco del pannello sulla schermata iniziale?

Il blocco del pannello sulla schermata iniziale, un avvio molto lungo o errori di sistema casuali possono indicare un problema con la memoria Flash, la scheda SD, il sistema operativo del pannello o il progetto HMI. Le memorie utilizzate nei dispositivi industriali hanno un numero limitato di cicli di scrittura, perciò la registrazione intensiva di allarmi, trend e dati di processo può nel tempo aumentare il rischio di danneggiamento del supporto.

Questo problema può riguardare diversi dispositivi Simatic HMI, soprattutto quando il pannello ha lavorato per anni senza ottimizzazione del progetto e senza controllo regolare dei supporti di memoria. La mancanza di una copia di backup aggiornata aumenta ulteriormente il rischio, perché il guasto del pannello può significare non solo un danno hardware, ma anche la perdita della configurazione necessaria per gestire la macchina.

Un problema di memoria o di sistema può essere indicato da:

• arresto del pannello sulla schermata iniziale,
• avvio del sistema molto lento,
• blocchi casuali dell’interfaccia,
• messaggi di errore del progetto,
• mancato accesso ad alcune schermate o funzioni,
• problemi dopo un’interruzione dell’alimentazione,
• impossibilità di leggere correttamente la scheda SD.

In manutenzione è particolarmente importante eseguire regolarmente copie di backup del progetto, anche con strumenti come ProSave. Il backup può ridurre significativamente il tempo necessario per ripristinare la macchina dopo un guasto del pannello, soprattutto quando sarà necessario sostituire la memoria, ricostruire la configurazione o avviare un dispositivo sostitutivo.

Riparazione, diagnostica e modernizzazione Simatic HMI invece di una costosa sostituzione

Quando la riparazione Simatic HMI è conveniente?

La riparazione Simatic HMI è particolarmente conveniente quando il pannello è integrato con una macchina esistente, contiene un progetto importante, è difficilmente disponibile come nuovo ricambio oppure la sua sostituzione richiederebbe un’ulteriore modernizzazione del software, dell’impianto e della comunicazione con il PLC. In molti stabilimenti produttivi i pannelli operatore Siemens più vecchi gestiscono ancora processi critici e il loro guasto improvviso può fermare la produzione per molte ore o giorni.

Vale la pena considerare l’assistenza Simatic HMI quando compaiono sintomi come assenza di retroilluminazione, touch danneggiato, alimentazione instabile, problemi alle porte di comunicazione, tastiera a membrana danneggiata, blocco del sistema o tracce di infiltrazione di liquidi. In molti casi è possibile sostituire i componenti danneggiati, rigenerare gli elementi frontali, riparare le piste, ripristinare le saldature, pulire l’elettronica ed eseguire test funzionali dopo la riparazione.

La riparazione di un pannello HMI può essere vantaggiosa quando:

• un nuovo pannello ha tempi di consegna lunghi,
• il dispositivo lavora in una macchina più datata,
• manca un ricambio diretto pronto all’uso,
• il progetto HMI non è facilmente disponibile,
• il costo del fermo è superiore al costo del servizio,
• il pannello richiede solo la riparazione della retroilluminazione, del touch, della porta o dell’alimentazione,
• la modernizzazione dell’intera macchina non è ancora pianificata.

Se il pannello operatore Siemens ha iniziato a funzionare in modo instabile, non conviene aspettare il guasto completo. Una diagnostica precoce permette spesso di riparare il dispositivo più rapidamente, a costi inferiori e senza perdere il progetto HMI.

Come ridurre il rischio di un nuovo guasto del pannello HMI?

I pannelli HMI Siemens Simatic sono progettati per l’uso industriale, ma non sono resistenti a ogni forma di esercizio. Il controllo regolare e condizioni di lavoro adeguate possono prolungare significativamente la vita utile del dispositivo e ridurre il rischio di guasto produttivo.

Buone pratiche per la manutenzione:

• controlla regolarmente lo stato delle guarnizioni e delle cornici di montaggio,
• non permettere l’accumulo di sporco sotto la cornice dello schermo,
• evita il lavaggio del pannello con un forte getto di liquido se il contenitore non garantisce una tenuta adeguata,
• controlla la temperatura nei quadri e nei pulpiti operatore,
• esegui copie di backup del progetto HMI,
• ottimizza la registrazione di allarmi e trend per non sovraccaricare la memoria,
• limita il collegamento e scollegamento frequente dei cavi di comunicazione,
• proteggi l’impianto dalle sovratensioni,
• reagisci ai primi sintomi di funzionamento instabile del pannello.

In pratica molti guasti dei pannelli operatore Siemens iniziano da piccoli sintomi: retroilluminazione più debole, problema periodico del touch, singoli errori di comunicazione o riavvii sporadici. Ignorare questi segnali può portare al fermo della macchina nel momento meno opportuno.

Che cosa fare con un pannello HMI Siemens danneggiato che non conviene riparare?

Non tutti i pannelli HMI sono adatti a una riparazione economicamente conveniente. Se l’elettronica è gravemente corrosa, la scheda PCB è stata danneggiata da un cortocircuito, mancano componenti essenziali oppure il costo della riparazione supera il valore del dispositivo, vale la pena considerare altre possibilità.

Una delle soluzioni è l’acquisto di pannelli operatore Siemens danneggiati. Tali dispositivi possono essere utilizzati come fonte di parti, materiale per la ricostruzione di altre unità oppure come elemento di una gestione del service che riduce la quantità di rifiuti elettronici. Per lo stabilimento significa la possibilità di riordinare il magazzino ricambi, recuperare una parte del valore dai dispositivi non funzionanti e allo stesso tempo supportare il ciclo dei componenti industriali.

I pannelli HMI Siemens Simatic danneggiati, i Simatic HMI Basic Panels, i Simatic HMI Mobile Panels, i Simatic HMI Key Panels o i modelli delle famiglie Comfort Panels non devono sempre diventare rifiuti. Vale prima la pena verificare se siano possibili riparazione, rigenerazione, rivendita, sostituzione di servizio o modernizzazione della postazione.

Se un pannello HMI Siemens non si avvia, ha lo schermo scuro, non reagisce al touch, perde la comunicazione con il PLC o si blocca sulla schermata iniziale, conviene prima eseguire una diagnostica. In molti casi la riparazione dei pannelli HMI Comfort Panels e di altri dispositivi Simatic HMI è una reale alternativa alla sostituzione costosa, soprattutto quando contano tempo, disponibilità delle parti e continuità della produzione.
