Perché Siemens 6SN1145-1BA02-0CA1 arresta il sistema di azionamento? Riparazione dell’elettronica di potenza Siemens

Siemens 6SN1145-1BA02-0CA1 può arrestare il sistema di azionamento perché, come modulo
di alimentazione e recupero energia SIMODRIVE 611, è responsabile dell’alimentazione stabile del circuito intermedio DC e della gestione dell’energia rigenerativa durante la frenatura degli assi. Se nel modulo compare una tensione instabile, un danno nel circuito di potenza, un problema di raffreddamento, del contattore di rete, del circuito di precharge o del segnale di pronto, l’arresto può interessare non solo un singolo asse, ma l’intera macchina CNC o il sistema multiasse.

Un guasto Siemens 6SN1145-1BA02-0CA1 viene spesso interpretato erroneamente come un danno al motore, al servoazionamento, al controllo CNC o al modulo di potenza. In realtà, il modulo di alimentazione Siemens SIMODRIVE
è il punto energetico comune per gli altri componenti del sistema. Quando il suo funzionamento diventa
instabile, gli azionamenti possono segnalare errori, perdere lo stato di pronto, arrestare gli assi o spegnersi
sotto carico.

Per la manutenzione, l’aspetto più importante è stabilire rapidamente se il problema deriva dal modulo Siemens 6SN1145-1BA02-0CA1 stesso, dagli elementi associati, dall’impianto di alimentazione, da un sovraccarico meccanico o dal funzionamento errato degli altri moduli SIMODRIVE 611. Solo una diagnosi di questo tipo permette di evitare la costosa sostituzione di parti funzionanti e di ridurre il fermo produzione.

Chiama: +48 717 500 983

Siemens 6SN1145-1BA02-0CA1 nel sistema di azionamento CNC: di cosa è responsabile il modulo di alimentazione SIMODRIVE 611?

Che cos’è Siemens 6SN1145-1BA02-0CA1 e perché il suo guasto arresta più
di un asse?

Siemens 6SN1145-1BA02-0CA1 è un modulo di alimentazione e recupero energia verso la rete della famiglia Siemens SIMODRIVE 611. Si tratta di un modulo infeed/regenerative feedback da 36/47 kW, con stabilizzazione, raffreddamento interno e contattore di rete con contatto normalmente chiuso. Nel sistema di azionamento è responsabile
della preparazione e stabilizzazione dell’energia per il circuito intermedio DC, utilizzata dai successivi moduli di potenza che alimentano gli assi della macchina.

Nei sistemi CNC, nei centri di lavoro, nelle linee tecnologiche e nelle macchine multiasse, il modulo di alimentazione non opera come componente isolato. Fa parte di un’architettura più ampia che comprende azionamenti, moduli di potenza, elettronica di controllo, motori, encoder, controllori PLC, pannelli HMI, moduli I/O
e comunicazione industriale. Per questo un guasto del modulo di alimentazione Siemens può sembrare un problema dell’intero sistema di azionamento.

Se Siemens 6SN1145-1BA02-0CA1 non mantiene la corretta tensione DC-link, non segnala lo stato di pronto o attiva le protezioni, il controllo può arrestare gli azionamenti in modalità protettiva. Questa azione serve a prevenire ulteriori danni all’elettronica di potenza, ai motori, agli inverter, ai servoazionamenti e alla meccanica della macchina.

Quale ruolo svolgono il circuito intermedio DC e l’energia rigenerativa durante la frenatura?

Il circuito intermedio DC è uno dei punti diagnostici più importanti in un sistema SIMODRIVE 611. È proprio lì che viene stabilizzata l’energia utilizzata dai moduli di azionamento. Durante la frenatura degli assi, soprattutto con grandi inerzie, l’energia può ritornare dagli azionamenti al sistema. Il modulo Siemens 6SN1145-1BA02-0CA1 gestisce questo processo come modulo di alimentazione e recupero energia.

Se il sistema non riesce a gestire correttamente l’energia rigenerativa, i sintomi possono non comparire all’accensione della macchina,
ma solo durante la frenatura, il cambio di direzione del movimento, il funzionamento interpolato o l’arresto brusco dell’asse. Per un tecnico di manutenzione è quindi fondamentale rispondere alla domanda: l’arresto del sistema di azionamento Siemens si verifica all’avvio, sotto carico, dopo il riscaldamento o proprio
durante la frenatura?

Questo contesto è importante perché momenti diversi di comparsa del guasto indicano aree diagnostiche diverse. Un guasto all’avvio può suggerire un problema con il precharge, il contattore, l’alimentazione ausiliaria o un cortocircuito nel circuito di potenza. Un guasto dopo alcuni minuti di lavoro può indicare
degradazione dei condensatori, problemi termici, microfessure nelle connessioni o instabilità dei circuiti di misura. Un arresto durante la frenatura può invece indicare un problema nella gestione dell’energia rigenerativa.

Quali sintomi indicano un guasto del modulo di alimentazione Siemens?

I sintomi di un guasto Siemens 6SN1145-1BA02-0CA1 possono essere fuorvianti, perché spesso sono visibili
a livello dell’intero sistema CNC, non solo sul modulo stesso. In molti casi l’operatore vede l’arresto della macchina, un errore dell’azionamento o la mancanza dello stato di pronto, ma la fonte del problema è il funzionamento instabile dell’elettronica di potenza nel modulo di alimentazione.

I sintomi più frequenti che dovrebbero orientare la diagnosi verso il modulo di alimentazione Siemens SIMODRIVE sono:

• spegnimento improvviso degli azionamenti durante il funzionamento della macchina,
• mancanza dello stato di pronto del sistema dopo l’accensione dell’alimentazione,
• errori di alimentazione o errori del circuito intermedio DC,
• scomparsa della tensione DC-link,
• funzionamento instabile dopo il riscaldamento del modulo,
• intervento delle protezioni di rete o interne,
• arresto dell’asse durante la frenatura,
• guasti ricorrenti dopo il riavvio della macchina,
• funzionamento corretto senza carico ed errori solo durante il ciclo produttivo,
• messaggi di pronto che compaiono in modo instabile o con ritardo.

Arresto degli azionamenti all’avvio della macchina

Se il sistema si arresta già all’accensione dell’alimentazione, occorre prima controllare il circuito di ingresso, il contattore di rete, il circuito di precharge, i ponti raddrizzatori, le connessioni di alimentazione
e le tensioni ausiliarie di base. Il problema può derivare dal danneggiamento di un elemento di potenza, dal sovraccarico del circuito intermedio, da un cortocircuito sul lato DC-link o da un segnale di pronto errato.

Perdita dello stato di pronto dopo il riscaldamento del modulo

Se Siemens 6SN1145-1BA02-0CA1 funziona dopo un avvio a freddo, ma dopo alcuni minuti di lavoro la macchina perde lo stato di pronto, è opportuno prestare attenzione ai condensatori, alle saldature, agli elementi di misura, all’alimentazione ausiliaria e al raffreddamento. I guasti termici sono particolarmente pericolosi perché possono non manifestarsi durante un breve controllo senza carico.

Errori durante la frenatura dell’asse o il funzionamento sotto carico

Se il guasto compare durante la frenatura, un brusco cambio di direzione o un carico dell’asse più elevato, la diagnosi dovrebbe includere la sezione di recupero energia, la stabilità della tensione DC-link, lo stato dei condensatori, i circuiti di misura di tensione e corrente e la cooperazione del modulo con gli altri elementi SIMODRIVE 611.
In questi casi la sola osservazione dell’errore sul pannello HMI di solito non è sufficiente.

Come diagnosticare e riparare Siemens 6SN1145-1BA02-0CA1 affinché il guasto
non si ripresenti?

Cosa controllare prima di smontare il modulo dalla macchina?

Prima di smontare il modulo Siemens 6SN1145-1BA02-0CA1, è utile raccogliere informazioni dal funzionamento della macchina. Una descrizione ben preparata dei sintomi accelera la diagnosi e riduce il rischio di interpretare erroneamente il guasto. Per il servizio, sono particolarmente importanti le condizioni in cui si verifica l’arresto del sistema di azionamento.

Prima di inviare il modulo al servizio, è utile stabilire:

• se l’errore compare all’accensione dell’alimentazione o solo dopo l’avvio del ciclo,
• se l’arresto si verifica sotto carico,
• se il problema compare durante la frenatura dell’asse,
• se il guasto si verifica dopo il riscaldamento della macchina,
• se intervengono le protezioni di rete,
• se la tensione DC-link è stabile,
• se altri moduli SIMODRIVE 611 segnalano errori,
• se in precedenza sono stati sostituiti motore, encoder, cavi o modulo di potenza,
• se nell’armadio elettrico sono presenti problemi di temperatura o ventilazione.

Queste informazioni permettono di distinguere un guasto del modulo di alimentazione stesso da problemi dell’impianto, del carico meccanico, degli altri moduli di azionamento o del controllo macchina. Questo ha grande importanza per i costi, perché la sostituzione non necessaria di sottogruppi funzionanti può prolungare il fermo
e aumentare il costo della riparazione.

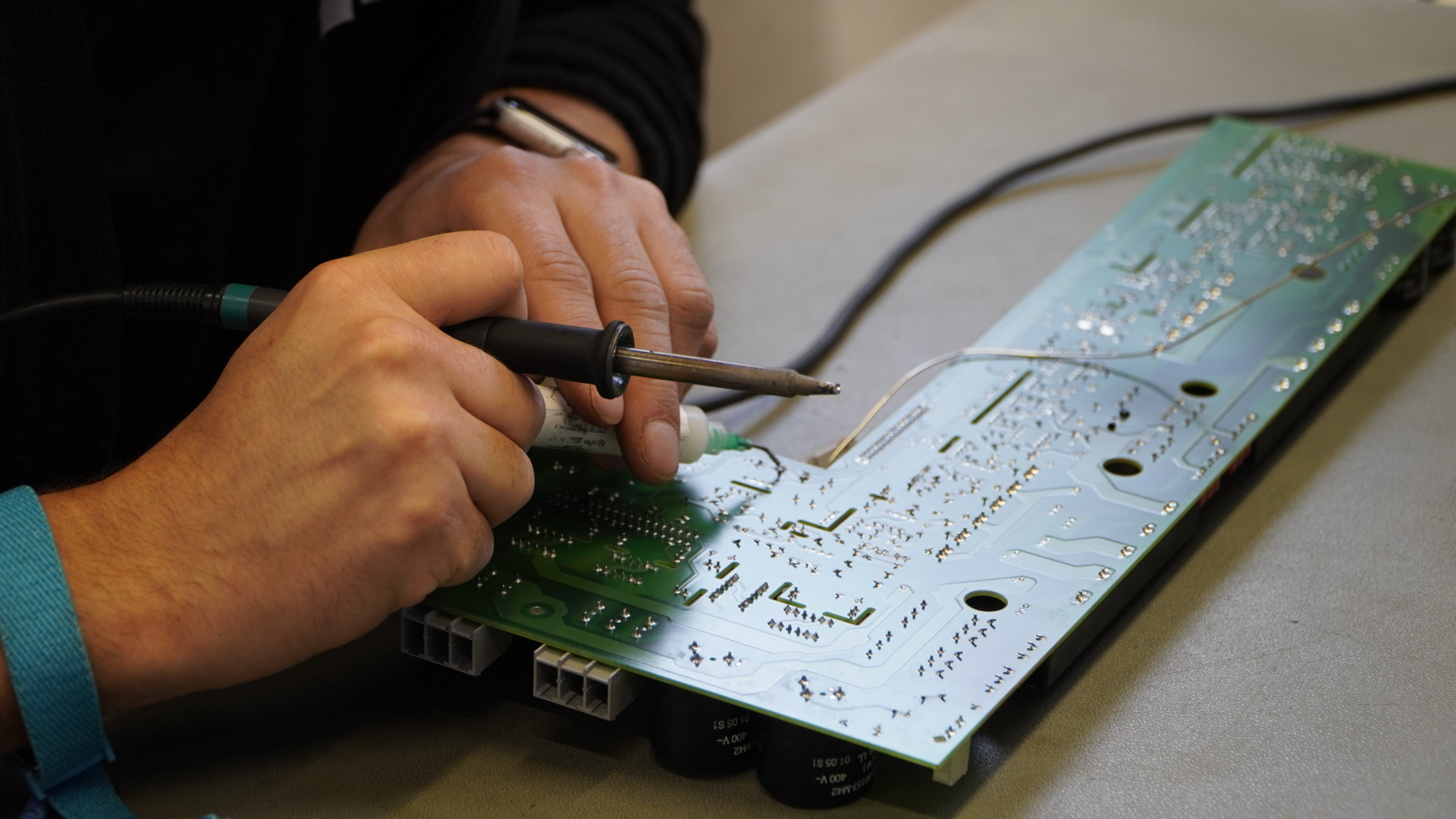

Diagnosi dell’elettronica di potenza Siemens 6SN1145-1BA02-0CA1 in assistenza

La diagnosi professionale di Siemens 6SN1145-1BA02-0CA1 dovrebbe includere sia il circuito di potenza sia i circuiti di controllo. Nel modulo di alimentazione SIMODRIVE 611, il danneggiamento di un singolo componente è spesso una conseguenza,
non la causa primaria del problema. Per questo motivo, un’ispezione visiva o la semplice sostituzione di un componente bruciato non garantisce che il modulo torni a funzionare in modo stabile.

Durante la diagnosi è necessario controllare, tra l’altro:

• i condensatori del circuito intermedio DC, la loro capacità, ESR e tracce di surriscaldamento,
• i ponti raddrizzatori e gli elementi del circuito di alimentazione in ingresso,
• i transistor IGBT e gli elementi di comando gate,
• i circuiti di misura di tensione e corrente,
• le connessioni delle barre DC e lo stato dei collegamenti ad alta corrente,
• il circuito di precharge e gli elementi che limitano la corrente di spunto,
• il contattore di rete e i segnali di pronto,
• l’alimentazione ausiliaria dell’elettronica di controllo,
• la sezione di controllo e protezione,
• lo stato del raffreddamento, lo sporco, la ventilazione e le tracce di funzionamento a temperatura elevata.

È importante anche controllare la cooperazione del modulo con gli altri elementi del sistema Siemens SIMODRIVE 611. Il sistema ha una struttura modulare, perciò connessioni errate, connettori usurati, barre DC difettose, un problema con il modulo di potenza o disturbi nel controllo possono causare sintomi simili a un guasto del modulo di alimentazione stesso.

Perché la sola sostituzione del componente danneggiato non è sufficiente?

Nell’elettronica di potenza, una riparazione basata esclusivamente sulla sostituzione del componente visibilmente danneggiato spesso porta al ritorno del guasto. Se si è danneggiato un transistor, un ponte, una resistenza, un elemento del circuito di precharge o un condensatore, bisogna stabilire perché è accaduto. La causa può essere un sovraccarico, la degradazione dei condensatori, un’alimentazione instabile, un problema termico, un danno al circuito di misura
oppure il funzionamento errato degli elementi associati.

Nel caso di Siemens 6SN1145-1BA02-0CA1, i test dopo la riparazione sono particolarmente importanti. Il modulo può comportarsi correttamente durante un breve avvio senza carico, ma rivelare il problema solo durante il funzionamento industriale. Per questo, dopo la riparazione, è necessario controllare la stabilità dell’alimentazione, la reazione
al carico, il comportamento durante la frenatura e il funzionamento in un ciclo più lungo.

È proprio la fase di test che distingue una riparazione in assistenza da una sostituzione casuale di parti. Per uno stabilimento produttivo questo ha un’importanza diretta, perché un nuovo guasto dopo il montaggio in macchina significa un ulteriore fermo, un altro smontaggio, ritardi nella produzione e un rischio maggiore di danneggiare altri componenti.

Riparazione, rigenerazione, acquisto e modernizzazione dei moduli Siemens SIMODRIVE 611

RGB Elektronika supporta gli stabilimenti industriali nella gestione dell’elettronica di potenza Siemens, inclusi moduli di alimentazione, moduli di potenza, servoazionamenti, inverter, alimentatori, controllori PLC, pannelli HMI, encoder, softstarter, convertitori ed elettronica di controllo. Nel caso di sistemi più datati, come Siemens SIMODRIVE 611, non conta solo la riparazione stessa, ma anche la disponibilità dei ricambi, la possibilità di rigenerazione
e la valutazione della convenienza dell’ulteriore utilizzo.

Per Siemens 6SN1145-1BA02-0CA1, gli interventi di assistenza possibili comprendono:

• diagnosi del circuito di potenza, del controllo, dell’alimentazione ausiliaria e del raffreddamento,
• riparazione dell’elettronica di potenza Siemens dopo guasto di alimentazione, sovraccarico o danneggiamento degli elementi di potenza,
• rigenerazione degli elementi esposti a invecchiamento, temperatura e funzionamento ad alta corrente,
• test funzionali dopo la riparazione in condizioni il più possibile simili a quelle industriali,
• selezione di un sostituto o di un modulo funzionante quando la riparazione non è conveniente,
• acquisto di componenti di automazione industriale danneggiati o fuori produzione,
• modernizzazione del sistema di azionamento quando la disponibilità dei ricambi e il rischio di fermi diventano troppo elevati.

In molti stabilimenti produttivi i sistemi SIMODRIVE 611 funzionano ancora in macchine CNC, linee di lavorazione e applicazioni multiasse. Il loro arresto può bloccare la produzione, e il tempo di attesa
per un nuovo componente può diventare un problema. Per questo la riparazione Siemens 6SN1145-1BA02-0CA1 può essere un’alternativa pratica alla modernizzazione completa, soprattutto quando la macchina è ancora meccanicamente efficiente e il problema riguarda un modulo specifico dell’elettronica di potenza.

Quando inviare Siemens 6SN1145-1BA02-0CA1 in assistenza?

Conviene inviare il modulo in assistenza se il sistema di azionamento si arresta ciclicamente, la macchina perde lo stato di pronto, compaiono errori di alimentazione, scompare la tensione DC-link, le protezioni intervengono sotto carico
oppure il problema compare dopo il riscaldamento. Il servizio Siemens 6SN1145 è consigliato anche quando la precedente sostituzione di altri elementi non ha risolto il problema.

Non bisogna riavviare ripetutamente la macchina “per prova” se il modulo di alimentazione mostra sintomi di funzionamento instabile. Ogni nuova accensione può aggravare i danni al circuito di potenza, caricare gli altri moduli SIMODRIVE 611 e aumentare il rischio di guasto degli azionamenti, dei motori o degli elementi di controllo.

Se Siemens 6SN1145-1BA02-0CA1 arresta il sistema di azionamento, invia il modulo per la diagnosi. RGB Elektronika esegue riparazione, assistenza, rigenerazione e test dei moduli Siemens SIMODRIVE 611, e aiuta anche nella scelta di una soluzione sostitutiva, nell’acquisto di componenti danneggiati e nella pianificazione della modernizzazione dei sistemi di azionamento.

Contatta RGB Elektronika se vuoi ridurre il fermo della macchina CNC, controllare un modulo di alimentazione Siemens SIMODRIVE o affidare la riparazione degli azionamenti Siemens CNC prima di sostituire l’intero sistema.
