Perché Siemens 1FT6041-4AF71-4DG0 non funziona correttamente? Diagnostica del motore Siemens prima della sostituzione

Siemens 1FT6041-4AF71-4DG0 potrebbe non funzionare correttamente a causa di un guasto del motore stesso, dell’encoder, del freno, dei cavi, dei connettori, dell’azionamento SIMODRIVE o SINAMICS, di errori di parametrizzazione
oppure di problemi meccanici dell’asse. Per questo, prima di sostituire il servomotore, conviene eseguire una diagnostica completa del sistema, perché sintomi come perdita di posizione, vibrazioni, surriscaldamento, allarmi encoder
o sovraccarichi dell’azionamento non significano sempre che sia guasto esclusivamente il servomotore Siemens 1FT6.

Nella pratica della manutenzione, una rapida sostituzione del motore può sembrare allettante, soprattutto quando la macchina è ferma, la produzione genera perdite e l’operatore segnala allarmi ricorrenti dell’asse. Il problema è che,
senza diagnostica, si può sostituire un componente funzionante lasciando la vera causa del guasto
nel cavo, nell’encoder, nel freno, nell’alimentazione, nel servoazionamento o nella meccanica della macchina. Di conseguenza, un Siemens 1FT6041-4AF71-4DG0 nuovo
o ricondizionato può comportarsi dopo il montaggio esattamente come quello precedente.

Chiama: +48 717 500 983

Cosa può causare il funzionamento non corretto di Siemens 1FT6041-4AF71-4DG0?

Che tipo di motore è Siemens 1FT6041-4AF71-4DG0?

Siemens 1FT6041-4AF71-4DG0 è un servomotore sincrono della famiglia Siemens SIMOTICS S 1FT6, utilizzato nei sistemi di azionamento di precisione delle macchine industriali. Questo tipo di servomotori lavora, tra le altre applicazioni, negli assi di avanzamento, nelle macchine utensili, nelle linee di produzione, nelle macchine per imballaggio, negli impianti tecnologici e nelle applicazioni che richiedono posizionamento preciso e dinamica di movimento ripetibile.

Dal punto di vista del service, sono importanti i suoi parametri di base e l’esecuzione: coppia 2,5 Nm,
velocità 3000 giri/min, raffreddamento naturale, esecuzione di montaggio IM B5 e collegamento di potenza e segnale. La designazione come ricambio è importante quando si pianificano riparazione, diagnostica o sostituzione
in sistemi di automazione più datati, perché la disponibilità dei dispositivi della serie Siemens 1FT6 può influire sui tempi di reazione del service e sui costi del fermo macchina.

In pratica, un motore di questo tipo non lavora da solo. È parte di un sistema completo, in cui sono importanti anche:

• il servoazionamento, ad esempio SIMODRIVE o SINAMICS,
• l’encoder Siemens 1FT6 e il circuito di feedback,
• il cavo di potenza, il cavo di segnale e la schermatura,
• il freno di stazionamento, se presente nella configurazione specifica,
• la meccanica dell’asse, il giunto, il riduttore, le guide e i cuscinetti,
• i parametri di controllo, le impostazioni dei regolatori e la comunicazione con PLC o CNC.

Quali sintomi indicano un problema con il servomotore Siemens 1FT6?

Il funzionamento non corretto di un servomotore Siemens può assumere molte forme. Alcuni sintomi compaiono subito dopo l’avvio, altri solo dopo il riscaldamento della macchina, la variazione del carico o quando l’asse entra in un determinato intervallo di velocità.

I sintomi tipici includono:

• perdita di posizione o deviazioni di posizionamento ricorrenti,
• funzionamento irregolare dell’asse, strattoni, pulsazioni o movimento instabile,
• surriscaldamento eccessivo della carcassa del motore, soprattutto con carico normale,
• allarmi encoder, errori di feedback o mancata prontezza dell’azionamento,
• sovraccarichi del servoazionamento e aumento della corrente senza una chiara causa di processo,
• calo della coppia, difficoltà nell’avviare l’asse oppure arresto sotto carico,
• vibrazioni e rumore durante il funzionamento a bassa o media velocità,
• errori del freno, rilascio ritardato o sospetto attrito del freno durante il movimento,
• problemi di avviamento dopo un fermo, la sostituzione dell’azionamento, del cavo o del controllo.

Questi sintomi sono un segnale diagnostico importante, ma non sono sufficienti per indicare in modo univoco il componente guasto. La perdita di posizione può derivare dall’encoder, dalla meccanica, dal cavo di segnale
o dai parametri dell’azionamento. Il surriscaldamento può essere causato da sovraccarico meccanico, danno dell’avvolgimento, freno bloccato o ciclo di lavoro non corretto. Le vibrazioni possono indicare
un problema di regolazione, giunto, cuscinetti, allineamento del montaggio o feedback.

Perché un guasto dell’asse non significa sempre un servomotore Siemens danneggiato?

In una macchina di produzione, il servomotore lavora come parte di un anello di regolazione chiuso. Ciò significa che qualsiasi problema di carico, feedback, alimentazione o meccanica può essere interpretato dall’azionamento come errore dell’asse. Dal punto di vista dell’operatore il sintomo sembra un guasto del motore, ma la causa reale può trovarsi al di fuori del motore.

Un esempio dalla pratica di service: se la guida dell’asse presenta una maggiore resistenza al movimento, il giunto è disallineato e un cuscinetto inizia a grippare, il servoazionamento deve aumentare la corrente per mantenere il movimento richiesto. Compaiono sovraccarichi, riscaldamento e allarmi. Il servomotore Siemens 1FT6 stesso può essere elettricamente efficiente, ma lavora in condizioni che portano gradualmente al danneggiamento degli avvolgimenti, dei cuscinetti, dell’encoder
o del freno.

Lo stesso vale per i cavi. Un danno alla schermatura, un’interruzione nel cavo di segnale, umidità nel connettore
o un contatto instabile possono causare errori dell’encoder Siemens 1FT6, strattoni, commutazione errata
e mancata prontezza dell’azionamento. La sostituzione del motore senza controllare i cavi potrebbe non risolvere il problema.

Per questo la diagnostica del servomotore prima della sostituzione dovrebbe includere l’intero sistema:

• motore e avvolgimenti,
• encoder e circuito di feedback,
• freno di stazionamento,
• connettori e cavi,
• azionamento SIMODRIVE o SINAMICS,
• controllo PLC, CNC o HMI,
• meccanica dell’asse e carico reale della macchina.

Quale ruolo svolge l’encoder Siemens 1FT6 nel funzionamento stabile dell’azionamento?

L’encoder è uno degli elementi più importanti del servomotore, perché fornisce all’azionamento informazioni
sulla posizione e sulla velocità del rotore. Sulla base di questi dati, il servoazionamento realizza la commutazione, la regolazione della velocità, il controllo della posizione e la risposta alle variazioni di carico.

Se l’encoder Siemens 1FT6, il cavo di segnale o il connettore non funzionano correttamente, possono comparire sintomi
facilmente confondibili con un guasto dell’avvolgimento o dell’azionamento. Tra questi:

• strattoni dell’asse all’avvio,
• funzionamento instabile a bassa velocità,
• allarmi di posizione o di feedback,
• commutazione errata,
• mancata prontezza del servoazionamento,
• arresti improvvisi dell’asse,
• problemi dopo la sostituzione del motore, dell’encoder o del cavo.

Nei sistemi Siemens più datati, è importante anche la compatibilità tra configurazione dell’azionamento, dati del motore,
tipo di encoder e parametri della macchina. La sola sostituzione meccanica del motore non è sempre sufficiente, soprattutto quando il dispositivo proviene da un’altra configurazione, ha una versione diversa dell’encoder o richiede un corretto allineamento rispetto al sistema di azionamento.

Come si svolge la diagnostica del motore Siemens prima della sostituzione?

Da cosa iniziare la diagnostica del servomotore prima della sostituzione?

La diagnostica di Siemens 1FT6041-4AF71-4DG0 dovrebbe iniziare preferibilmente dall’analisi delle condizioni di lavoro dell’asse. Questa fase viene spesso trascurata, ma è molto importante, perché i danni elettrici sono spesso conseguenza di un sovraccarico meccanico prolungato.

Per prima cosa conviene verificare:

• se l’asse si muove in modo fluido senza resistenze eccessive,
• se il riduttore, la vite, le guide e il giunto non sono usurati o bloccati,
• se il montaggio del motore mantiene l’allineamento,
• se i cuscinetti non generano rumore, vibrazioni o aumento di temperatura,
• se il freno di stazionamento si rilascia correttamente,
• se il ciclo di lavoro della macchina non sovraccarica il motore,
• se non si sono verificati allagamenti, contaminazione da olio, danni all’albero o al connettore.

Grippaggio della meccanica, disallineamento, carico troppo elevato o freno non funzionante correttamente possono causare aumento della corrente, surriscaldamento e allarmi del servoazionamento nonostante l’avvolgimento sia efficiente. In una situazione simile, la sola sostituzione del motore può soltanto rimandare il problema.

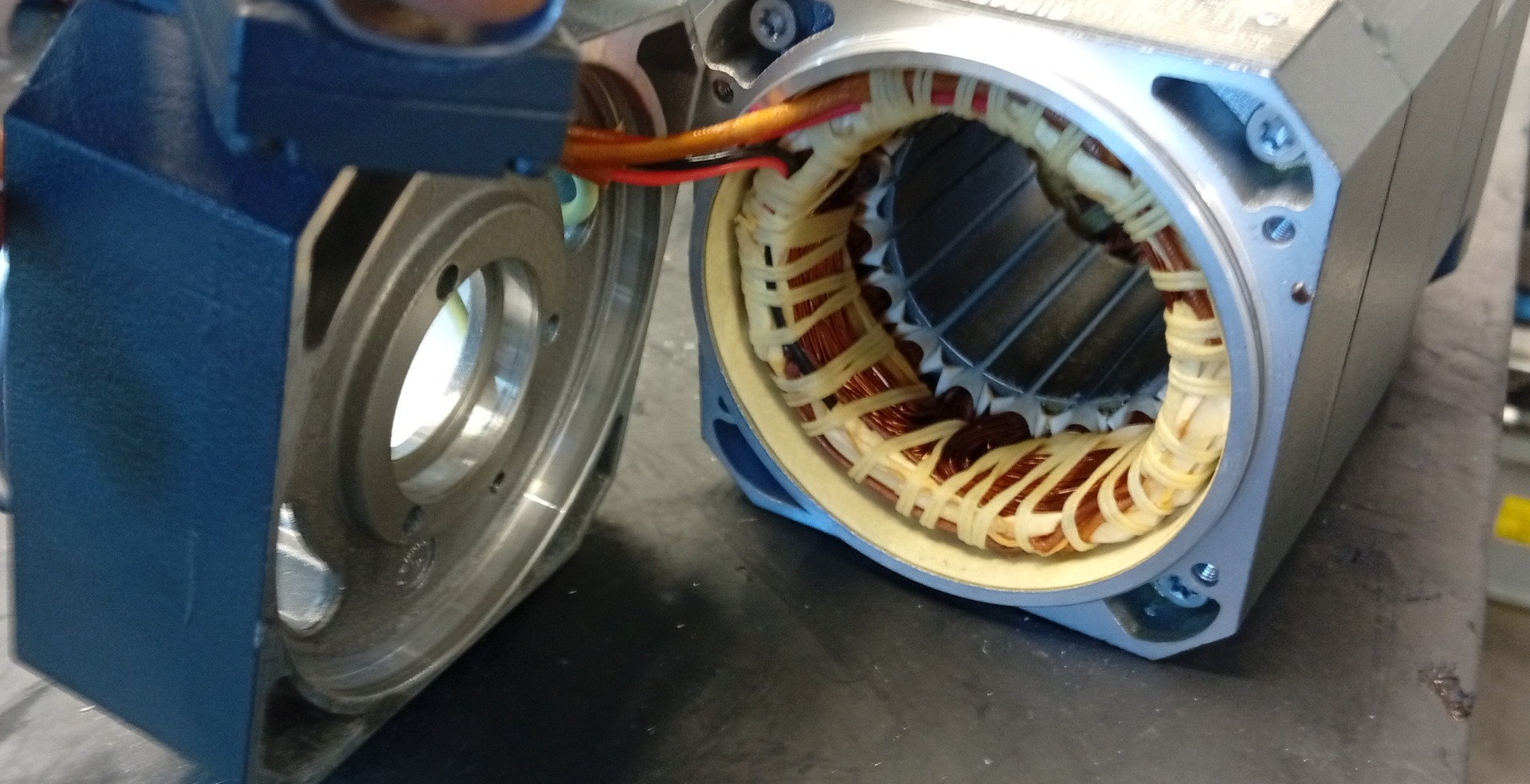

Come controllare gli avvolgimenti, l’isolamento e il conduttore di protezione?

La fase successiva è la diagnostica elettrica del motore. Nel caso di Siemens 1FT6041-4AF71-4DG0, è necessario verificare lo stato degli avvolgimenti, dell’isolamento e dei collegamenti di protezione. Sono controlli di base che aiutano a valutare se il motore può tornare in servizio in sicurezza oppure se richiede riparazione, rigenerazione o sostituzione.

La diagnostica elettrica dovrebbe includere:

• misura della resistenza degli avvolgimenti tra le fasi, per rilevare asimmetrie o interruzioni,
• test di isolamento rispetto alla carcassa, per verificare il rischio di scarica,
• controllo della continuità del conduttore di protezione,
• valutazione dei connettori di potenza per surriscaldamento, sporco, umidità o giochi,
• controllo di tracce termiche, scolorimenti, odore di bruciato o danni meccanici.

Differenze nelle misure tra le fasi, resistenza di isolamento ridotta o tracce di scarica indicano il rischio di danneggiamento dell’avvolgimento. In questo caso, l’ulteriore funzionamento può portare al guasto dell’azionamento, al danneggiamento dei circuiti di potenza o all’arresto improvviso della macchina.

Vale la pena ricordare che la diagnostica del motore Siemens non termina con la sola misura della resistenza. Un servomotore può avere avvolgimenti corretti e, nonostante ciò, non funzionare stabilmente a causa di problemi con encoder, freno, cavo o meccanica dell’asse.

Cosa controllare nell’encoder, nel freno e nei cavi?

Nei servomotori Siemens 1FT6 è molto importante controllare il circuito di feedback. L’encoder, il connettore di segnale e il cavo encoder lavorano in condizioni esposte a vibrazioni, disturbi elettromagnetici, sporco, umidità e danni meccanici. Anche un piccolo problema in quest’area può causare il funzionamento instabile dell’intero azionamento.

La diagnostica deve considerare:

• lo stato del connettore di segnale e dei pin,
• la continuità del cavo encoder,
• la schermatura e il percorso dei cavi rispetto ai cavi di potenza,
• la presenza di umidità, olio o contaminazioni,
• la correttezza del segnale di feedback,
• la compatibilità dell’encoder con la configurazione dell’azionamento,
• la reazione dell’asse a basse velocità e durante il posizionamento.

Un elemento separato è il freno di stazionamento. Se il freno non si rilascia completamente, il motore può lavorare con un carico aggiuntivo, causando riscaldamento, sovraccarichi e usura accelerata. Se il freno non tiene, l’asse può abbassarsi, perdere posizione o creare un rischio per la macchina e gli operatori.

Conviene controllare anche l’albero e gli elementi meccanici del motore. Danni all’albero, eccentricità radiale, usura dei cuscinetti o tracce di urti possono causare vibrazioni, rumore e problemi di precisione di posizionamento. Nel caso di macchine CNC o assi di precisione, anche un piccolo difetto meccanico può tradursi in errori di processo.

Quando scegliere riparazione, rigenerazione, sostituzione o modernizzazione?

Dopo la diagnostica è possibile decidere quale intervento abbia senso dal punto di vista tecnico ed economico.
Non sempre la soluzione migliore è la sostituzione immediata. In molti casi sono più convenienti la riparazione del motore Siemens 1FT6041, la rigenerazione dei servomotori Siemens, la riparazione dell’encoder, la sostituzione dei cuscinetti, la rigenerazione del freno oppure l’eliminazione del problema nei cavi e nella meccanica.

Quando bastano riparazione o rigenerazione?

La riparazione o la rigenerazione può essere una buona soluzione quando il motore presenta cuscinetti usurati, un problema
con il freno, un connettore danneggiato, un encoder non funzionante correttamente, contaminazioni, tracce di utilizzo o guasti eliminabili senza modificare l’intero sistema di azionamento. Questo approccio permette di ridurre i costi e mantenere la compatibilità con la configurazione esistente della macchina.

Quando è necessaria la sostituzione?

La sostituzione può essere necessaria quando l’avvolgimento presenta una scarica, il motore è gravemente danneggiato meccanicamente, la riparazione non è conveniente oppure la macchina richiede un rapido riavvio con un ricambio funzionante. In questo caso è fondamentale scegliere la variante corretta del servomotore Siemens 1FT6, compatibile
con parametri, encoder, freno, connettori e requisiti dell’applicazione.

Quando conviene considerare la modernizzazione?

La modernizzazione ha senso quando la serie Siemens SIMOTICS S 1FT6 è difficile da reperire, il sistema di azionamento è obsoleto, la macchina richiede un miglioramento dell’affidabilità oppure guasti ricorrenti generano elevati costi di fermo. La modernizzazione può comprendere la scelta di un servomotore più recente, l’aggiornamento dell’azionamento, la modifica del controllo, il riordino del cablaggio o l’adattamento del sistema agli attuali standard di service.

RGB Elektronika supporta i clienti non solo nella riparazione e nella diagnostica, ma anche nella scelta dei ricambi, nella rigenerazione, nell’acquisto di dispositivi industriali, nel service in scambio e nella modernizzazione dei sistemi di automazione. In questo modo è possibile adattare la soluzione alla situazione produttiva reale, al budget e alla disponibilità dei ricambi.

Perché conviene affidare la diagnostica di Siemens 1FT6041 a un service?

La diagnostica del servomotore prima della sostituzione richiede esperienza, misure adeguate e conoscenza del funzionamento dell’intero sistema di azionamento. In uno stabilimento produttivo, il sintomo è spesso visibile sull’asse, ma la causa può trovarsi in un punto completamente diverso. Per questo il service dovrebbe valutare non solo il motore, ma anche azionamento, cavi, encoder, freno, meccanica e condizioni di lavoro della macchina.

Una diagnostica professionale aiuta a rispondere alle domande più importanti

• se Siemens 1FT6041-4AF71-4DG0 è davvero danneggiato,
• se il problema è causato dall’encoder Siemens 1FT6, dal cavo o dal connettore,
• se il freno di stazionamento funziona correttamente,
• se gli avvolgimenti e l’isolamento sono sicuri,
• se l’azionamento SIMODRIVE o SINAMICS segnala un errore secondario,
• se la meccanica dell’asse non sovraccarica il motore,
• se conviene riparazione, rigenerazione, sostituzione o modernizzazione.

Per il reparto manutenzione, questa informazione ha un significato aziendale diretto. Permette di ridurre il rischio di una sostituzione errata, abbreviare il fermo macchina, proteggere la macchina da un guasto secondario e pianificare meglio l’acquisto dei ricambi.

Se Siemens 1FT6041-4AF71-4DG0 non funziona correttamente, non iniziare da una sostituzione casuale. Affida la diagnostica del motore Siemens, dell’encoder, del freno e del sistema di azionamento. RGB Elektronika aiuta nella valutazione dello stato del dispositivo, nella riparazione, rigenerazione, nel service, nell’acquisto, nella scelta del ricambio e nella modernizzazione del sistema di automazione industriale.

Chiama: +48 717 500 983

Bibliografia:
[1] Siemens, Configuration Manual Synchronous Motors 1FT6 [https://cache.industry.siemens.com/dl/files/289/28708289/att_2592/v1/PFT6_1005_en.pdf,
accesso: 28.05.2026]
